OpenGL 之 Compute Shader（通用計算并行加速）

　　平常我們使用的Shader有頂點著色器、幾何著色器、片段著色器，這幾個都是為光柵化圖形渲染服務的，OpenGL 4.3之后新出了一個Compute Shader，用于通用計算并行加速，現在對其進行介紹，

　　介紹Compute Shader之前需要先介紹一下ImageTexture：

　　　　普通的Texture在GLSL中只能進行讀取（sampler采樣獲取資料），寫入則必須在Fragment Shader中寫入幀緩沖系結的附件Texture當前像素中，不能隨意指定位置寫入，并且不能同時讀寫同一張紋理（我試過不行，有博客同樣說不行，應該是不行吧），

　　1、生成Texture

void WKS::ImageTexture::setupTexture() {
    glGenTextures(1, &this->textureID);
    glBindTexture(GL_TEXTURE_2D, this->textureID);
    glTexStorage2D(GL_TEXTURE_2D, 1, GL_RGBA32F, width, height);
    // turn off filtering and wrap modes
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_NEAREST);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_NEAREST);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_CLAMP);
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP);
    glBindTexture(GL_TEXTURE_2D, 0);
}

　　注意，要是用 glTexStorage2D()生成固定大小紋理，不能使用glTexImage2D()

　　2、生成ImageTexture

glBindImageTexture(0, this->inputTexture, 0, GL_FALSE, 0, GL_READ_ONLY, GL_RGBA32F);

　　inputTexture對應1、中生成的Texture紋理ID，第一個引數是ImageTexture系結點，與texture紋理系結點應該不重合，

　　3、GLSL中宣告

layout (rgba32f, binding = 0) uniform image2D input_image;

　　補充：ImageTexture底層是Texture，那么在Host上可以進行訪問

　　　　a、初始化，傳入資料

void WKS::ImageTexture::Transfer2Texture(float* data) {
    glBindTexture(GL_TEXTURE_2D, this->textureID);
    glTexSubImage2D(GL_TEXTURE_2D, 0, 0, 0, width, height, GL_RGBA, GL_FLOAT, data);
}

　　　　b、讀取資料

float* WKS::Texture::GetTextureData(GLuint width, GLuint height, GLuint channels, GLuint texID) {
    float* data = https://www.cnblogs.com/chen9510/p/new float[width * height * channels];
    glBindTexture(GL_TEXTURE_2D, texID);
    if(channels==1)    glGetTexImage(GL_TEXTURE_2D, 0, GL_RED, GL_FLOAT, data);
    if(channels==3) glGetTexImage(GL_TEXTURE_2D, 0, GL_RGB, GL_FLOAT, data);
    if (channels == 4) glGetTexImage(GL_TEXTURE_2D, 0, GL_RGBA, GL_FLOAT, data);
    glBindTexture(GL_TEXTURE_2D, 0);
    return data;
}

　　現在來介紹Compute Shader：

#version 430 core
layout (local_size_x=16, local_size_y=16) in;

uniform float v[4];

layout (rgba32f, binding = 0) uniform image2D input_image;
layout (rgba32f, binding = 1) uniform image2D output_image;

shared vec4 mat_shared[16][16];

void main(void)
{
    ivec2 pos=ivec2(gl_GlobalInvocationID.xy);
    mat_shared[pos.x][pos.y]=imageLoad(input_image,pos);
    barrier();
    vec4 data=mat_shared[pos.x][pos.y];
    data.r=v[0]+data.r;
    data.g=v[1]+data.g;
    data.b=v[2]+data.b;
    data.a=v[3]+data.a;
    imageStore(output_image,pos.xy,data);
}

　　計算由一個一個計算單元完成，layout (local_size_x=16, local_size_y=16) in; 是表示本地作業組的由16*16的計算單元組成，本地作業組可以共享Shadered變數，
　　多個本地作業組構成全域作業組，由：

glDispatchCompute(1, 1, 1);

　　啟動計算，引數表示全域作業組的維度（以本地作業組為單位），（1,1,1）表示只有一個本地作業組，

　　注意：Compute Shader 只有一個階段（渲染一般是vertex+fragment 2個階段），編譯型別選擇GL_COMPUTE_SHADER

Shader(const char* computePath) :programId(0)
    {
        std::vector<ShaderFile> fileVec;
        fileVec.push_back(ShaderFile(GL_COMPUTE_SHADER, computePath));
        loadFromFile(fileVec);
    }

　　示例：

　　對一個4*4的vec4矩陣的所有元素加上vec4（0， 0.1，0.2，0.3）

　　初始化：

void SceneRendering::setupAddData() {
    int num = 4 * 4 * 4;
    this->inputData = https://www.cnblogs.com/chen9510/p/new float[num];
    for (int i = 0; i < num; i++) inputData[i] = i;
    for (int i = 0; i < 4; i++) v[i] = i*0.1f;
    shader_add = new Shader("./Shader/add.comp");
    WKS::ImageTexture* texturePtr = new WKS::ImageTexture(4, 4);
    this->inputTexture = texturePtr->GetTextureID();
    this->outputTexture = (new WKS::ImageTexture(4, 4))->GetTextureID();
    texturePtr->Transfer2Texture(inputData);
}

　　呼叫Compute Shader：

void SceneRendering::performCompute() {
    this->shader_add->use();
    this->shader_add->setVecN("v", 4, v);
    glBindImageTexture(0, this->inputTexture, 0, GL_FALSE, 0, GL_READ_ONLY, GL_RGBA32F);
    glBindImageTexture(1, this->outputTexture, 0, GL_FALSE, 0, GL_WRITE_ONLY, GL_RGBA32F);
    glDispatchCompute(1, 1, 1);
    glMemoryBarrier(GL_SHADER_IMAGE_ACCESS_BARRIER_BIT);
    glFinish();
}

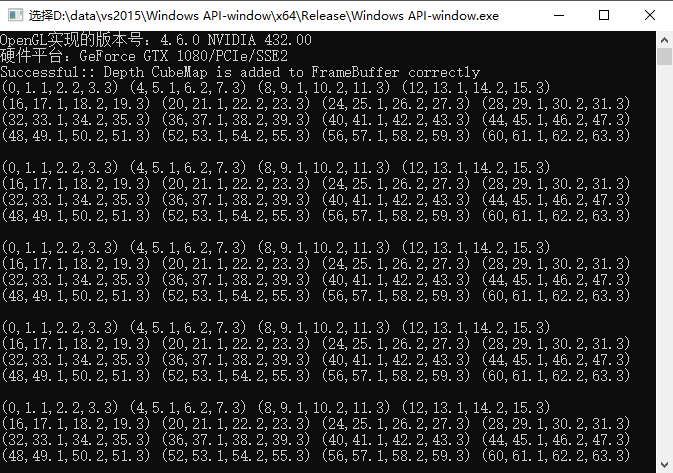

　　主函式呼叫，結果輸出：

　　 glClearColor(0.5f, 0.5f, 0.5f, 1.0f);
    glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT); // 我們現在不使用模板緩沖//Compute Shader
    this->performCompute();
    float* data = https://www.cnblogs.com/chen9510/p/WKS::Texture::GetTextureData(4, 4, 4, this->outputTexture);
    int index = 0;
    for (int i = 0; i < 4; i++) {
        for (int j = 0; j < 4; j++) {
            std::cout << "(" <<data[index]<<","<<data[index+1]<<","<<data[index+2]<<","<<data[index+3]<< ")" << " ";
            index += 4;
        }
        std::cout << std::endl;
    }
    std::cout<< std::endl;
    free(data);
