語音信號處理基礎知識

1.均值

1.1.均值公式定義

x ￣ = x 1 + x 2 + ? + x n n = ∑ j = 1 n x j n \overline{x} = \frac{x_1 + x_2 + \cdots + x_n}{n} = \frac{\sum^{n}_{j=1}x_j}{n} x=nx1?+x2?+?+xn??=n∑j=1n?xj??

1.2.物理意義

一段語音信號的均值代表了語音的直流分量, 正常情況下音頻系統的輸入輸出不存在交流分量， 如果發生了直流偏執的現象, 需要在信號預處理階段去除直流分量，

1.3.代碼實作

讀取一段新聞語音檔案, 計算它的均值，

from scipy.io import wavfile
import numpy as np

framerate, data = wavfile.read('./source.wav')
data_len = len(data)
sum = 0
for i in range(data_len):
    sum += data[i]
mean_data = sum / data_len
print('mean of audio : %f' % mean_data)

mean of audio : -0.000320

numpy提供average函式來計算均值, 效果一致，

np.average(data)

-0.000320226621917049

可以看出， 均值接近0.

2.方差

2.1.方差的公式定義

s 2 = 1 n ∑ i = 1 n ( x i ? x ￣ ) 2 s^2 = \frac{1}{n}\sum_{i=1}^{n}(x_i - \overline{x})^2 s2=n1?i=1∑n?(xi??x)2

2.2.物理意義

方差描述語音信號的波動范圍, 交流分量的強弱, 即交流信號的平均功率，

2.3.代碼實作

sum = 0
for i in range(data_len):
    sum += (data[i] - mean_data) ** 2
var_data = sum / data_len
print('var of audio : %f' % var_data)

var of audio : 3197990.844967

numpy提供var函式用以計算方差, 效果一致，

np.var(data)

3197990.8449671054

3.均方差

3.1.均方差的公式定義

σ = 1 n ∑ i = 1 n ( x i ? x ￣ ) 2 σ = \sqrt{\frac{1}{n}\sum_{i=1}^{n}(x_i - \overline{x})^2} σ=n1?i=1∑n?(xi??x)2 ?

3.2.物理意義

均方差等于方差的方根, 和方差一樣可以反映語音信號的離散程度，由于方差的平方計算造成量綱的倍數變化無法直觀反映出偏離程度, 均方差的意義更為直觀，

3.3.代碼實作

sum = 0
for i in range(data_len):
    sum += (data[i] - mean_data) ** 2
rmse_data = np.sqrt(sum / data_len)
print('rmse of data : %f' % rmse_data)

rmse of data : 1788.292718

numpy提供std函式用以計算均方差, 效果一致，

np.std(data)

1788.2927179203928

4.協方差

4.1.公式定義

C o v ( X , Y ) = ∑ i = 0 n ( X ? X ￣ ) ( Y ? Y ￣ ) n ? 1 Cov(X, Y) = \frac{\sum_{i=0}^{n}(X-\overline{X})(Y - \overline{Y})}{n-1} Cov(X,Y)=n?1∑i=0n?(X?X)(Y?Y)?

4.2.物理意義

描述兩個變數之間的變化趨勢相關性

4.3.代碼仿真理解

計算初始相位0， π之間

def cov(x, y):
    avr_x = np.average(x)
    avr_y = np.average(y)
    sum = 0
    for i in range(len(x)):
        sum += (x[i] - avr_x) * (y[i] - avr_y)
    return sum / (len(x) - 1)

import matplotlib.pyplot as plt

x = np.arange(0, 10 * np.pi, 0.1)
y_1 = np.sin(x)
plt.plot(x, y_1)
plt.xlabel('sample (n)')
plt.ylabel('amp')
plt.show()

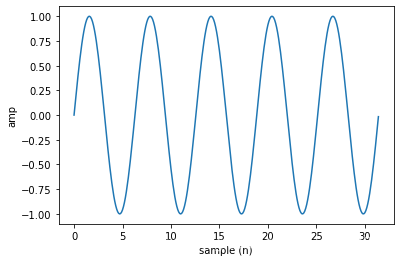

初始相位為0的正弦信號影像

y_2 = np.sin(x + np.pi)
plt.plot(x, y_2)

[<matplotlib.lines.Line2D at 0x7efef0fbd2b0>]

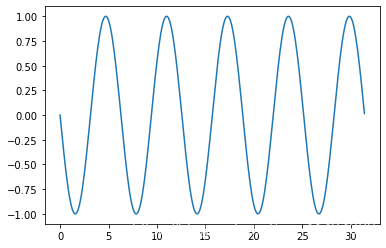

初始相位為0的正弦信號影像,可以看出相位相差π的兩個序列的變化趨勢完全相反，計算這兩個信號序列的協方差

print(cov(y_1, y_2))

-0.5002531220184325

numpy提供cov函式來計算協方差矩陣, 矩陣的次對角線是兩個序列的協方差，

np.cov(y_1, y_2)

array([[ 0.50025312, -0.50025312],
       [-0.50025312,  0.50025312]])

計算不同初始相位下, 兩個正弦序列的協方差變化情況，

phi_list = np.linspace(0, 2 * np.pi, 100)
cov_list = [cov(np.sin(x), np.sin(x + phi)) for phi in phi_list]
plt.plot(phi_list, cov_list)

[<matplotlib.lines.Line2D at 0x7efef0af0208>]

5.分幀加窗以及頻譜泄露

5.1.頻譜泄露

計算離散傅里葉變換的前提是假設輸入有限長度的信號序列是一個周期信號的一個完整周期, 周期長度為該序列的長度，離散傅里葉變換本質是以該序列長度為周期進行周期延拓后的周期信號, 計算這個無限周期序列的頻譜圖，由于dft計算出的頻譜對應的是周期延拓后的周期信號, 如果有限長的信號的首尾不相等, 會使得周期延拓后的周期信號不連貫, 會帶來一些本來不屬于信號本身的頻率分量，

下面定義dft實作如下:

import math

def dft(x):
    """
    :bref 計算輸入序列的離散傅里葉變換

    :param x : 輸入序列
    :param N : dft長度N
    :return spectrum : 頻譜
    """
    N = len(x)
    spec = np.zeros(N)
    for k in range(N):
        sum = 0
        for n in range(N):
            sum += x[n] * np.exp(-1j * 2 * np.pi * n * k / N)
        spec[k] = abs(sum / N)
    return spec

定義計算頻譜對應的頻率值函式:

def dft_freq(N, sample_rate):
    """
    :bref 計算對應的頻域解析度

    :param N : DFT點數
    :param sample_rate : 采樣率
    :return freqs : 對應的頻域的采樣率
    """
    freqs = sample_rate / N * np.array(range(N))
    return freqs

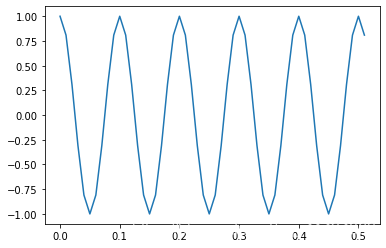

采用頻率為10的正弦信號, 使用五個整數倍周期作為信號的長度; 從繪制的波形圖可以看出整數倍周期的首尾是連貫的，

def create_sin(Ts, freq, times):
    sample_rate = 1 / Ts
    freq = 10
    T = 1 / freq
    duration = times * T
    samples = math.ceil(duration / Ts)
    t = Ts * np.array(range(samples))
    x = np.cos(2 * np.pi * freq * t)
    return t, x

Ts = 0.01
t, x = create_sin(Ts, 10, 5)
plt.plot(t, x)

[<matplotlib.lines.Line2D at 0x7efeef8ec5c0>]

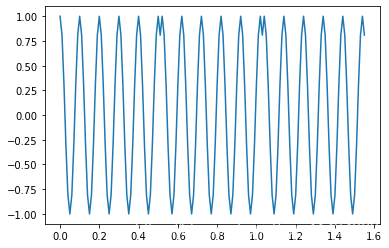

將該信號進行周期延拓三次, 可以看出周期延拓后的信號和原本一致，

def sig_append(x, times, Ts):
    """
    :bref 周期延拓

    :param x : 需要周期延拓的信號
    :param times : 延拓次數
    :param Ts : 采樣周期
    :return t_add : 延拓后序列的時間
    :return x_add : 延拓后的信號幅值
    """
    N = x.shape[0]
    t_add = Ts * np.array(range(N * times))
    x_add = np.zeros(N * times)
    for i in range(times):
        x_add[i * N:(i + 1) * N] = x[:]
    return t_add, x_add

t_add, x_add = sig_append(x, 3, Ts)
plt.plot(t_add, x_add)

[<matplotlib.lines.Line2D at 0x7efeef56d860>]

使用dft計算該信號頻譜, 可以看出頻譜分量只有10Hz，

freq_dft = dft_freq(x.shape[0], 1 / Ts)
plt.plot(freq_dft, dft(x))
plt.xlabel('Freq (Hz)')
plt.xlim([0, freq_dft[-1] / 2])
plt.show()

將信號長度改為非整數倍周期5.2, 來看看時域頻域的效果，

t_5_2, x_5_2 = create_sin(0.01, 10, 5.2)
plt.plot(t_5_2, x_5_2)

[<matplotlib.lines.Line2D at 0x7efeec7f6908>]

同樣的, 將周期進行三倍延拓看看效果，可以發現在延拓交界點存在不期望的波形，

t_add, x_add = sig_append(x_5_2, 3, Ts)
plt.plot(t_add, x_add)

[<matplotlib.lines.Line2D at 0x7efeed7d9cf8>]

來看看頻域的效果, 可以發現在10Hz分量之外還有其他的頻率分量, 整個信號的能量從基頻泄露了一部分到其他頻率上, 這就是頻譜泄露，

freq_dft = dft_freq(x_10_1.shape[0], 1 / Ts)
plt.plot(freq_dft, dft(x_10_1))
plt.xlabel('Freq (Hz)')
plt.xlim([0, freq_dft[-1] / 2])
plt.show()

可以通過對信號的首尾進行抑制來減弱首尾不連貫帶來的頻譜泄露, 即就是加窗，
漢寧窗的數學定義是:

w ( n ) = 0.5 × ( 1 ? c o s ( 2 π n / ( N ? 1 ) ) ) , 0 ≤ n ≤ N ? 1 w(n) = 0.5 × (1 - cos(2\pi n / (N - 1))), 0 \le n \le N - 1 w(n)=0.5×(1?cos(2πn/(N?1))),0≤n≤N?1

定義生成漢寧窗的函式如下:

def create_hanning(N):
    window = np.arange(N)
    window = (1 - np.cos(window / (N - 1) * 2 * np.pi) + 1) / 2
    return window

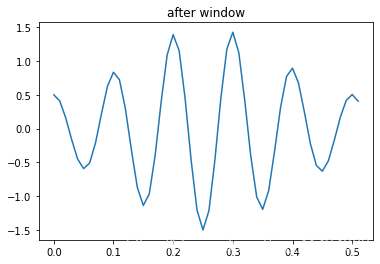

對5.2倍周期的信號進行漢寧窗加權, 可以看到首尾的信號被衰減了，

window = create_hanning(x_5_2.shape[0])
x_5_2_window = x_5_2 * window
plt.figure(0)
plt.title('hanning window')
plt.plot(range(window.shape[0]), window)
plt.figure(1)
plt.title('after window')
plt.plot(t_5_2, x_5_2_window)

[<matplotlib.lines.Line2D at 0x7efeec381358>]

繪制對應的頻譜圖, 可以看出非10Hz的信號分量少了很多，

freq_dft = dft_freq(x_5_2_window.shape[0], 1 / Ts)
plt.plot(freq_dft, dft(x_5_2_window))
plt.xlabel('Freq (Hz)')
plt.xlim([0, freq_dft[-1] / 2])
plt.show()

def frame_sig(sig,frame_len,frame_step,winfunc=lambda x:numpy.ones((x,))):
    """
    :bref 將信號進行分幀加窗處理

    :param sig: 需要分幀加窗的語音信號.
    :param frame_len: 幀長.
    :param frame_step: 幀移.
    :param winfunc: 窗函式, 默認為矩形窗.
    :returns: 分幀后的資料.
    """
    slen = len(sig)
    frame_len = int(round_half_up(frame_len))
    frame_step = int(round_half_up(frame_step))
    if slen <= frame_len:
        numframes = 1
    else:
        numframes = 1 + int(math.ceil((1.0*slen - frame_len)/frame_step))

    padlen = int((numframes-1)*frame_step + frame_len)

    zeros = numpy.zeros((padlen - slen,))
    padsignal = numpy.concatenate((sig,zeros))

    indices = numpy.tile(numpy.arange(0,frame_len),(numframes,1)) + numpy.tile(numpy.arange(0,numframes*frame_step,frame_step),(frame_len,1)).T
    indices = numpy.array(indices,dtype=numpy.int32)
    frames = padsignal[indices]
    win = numpy.tile(winfunc(frame_len),(numframes,1))
    return frames*win

np.fft.fft

<function numpy.fft.fft(a, n=None, axis=-1, norm=None)>
