JavaScript圖形實體：合成花卉圖

2020-09-12 23:08:31 其他

        我們知道在直角坐標系中，圓的方程可描述為：

            X=R*COS(α)

           Y=R*SIN(α)

        用回圈依次取α值為0~2π，計算出X和Y,在canvas畫布中將坐標點（X,Y）用線連起來，可繪制出一個圓，撰寫HTML檔案內容如下：

<!DOCTYPE html>

<head>

<title>圓的繪制</title>

<script type="text/javascript">

  function draw(id)

  {

     var canvas=document.getElementById(id);

     if (canvas==null)

        return false;

     var context=canvas.getContext('2d');

     context.fillStyle="#EEEEFF";

     context.fillRect(0,0,400,300);

     context.strokeStyle="red";

     context.lineWidth=2;

     var dig=Math.PI/180;

     context.beginPath();

     var r=100;

     for (var i=0;i<=360;i++)

     {

         x=200+r*Math.cos(i*dig);

         y=150+r*Math.sin(i*dig);

         if (i==0)

         {

            context.moveTo(x,y);

            bx=x;  by=y;

         }

         else

            context.lineTo(x,y);

     }

     context.lineTo(bx,by);

     context.closePath();

     context.stroke();

   }

</script>

</head>

<body onl oad="draw('myCanvas');">

<canvas id="myCanvas" width="400" height="300">您的瀏覽器不支持canvas！

</canvas>

</body>

</html>

      將上述HTML代碼保存到一個html文本檔案中，再在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中繪制出如圖1所示的圓，



圖1  圓的繪制

1．圓和正弦波合成的花卉圖

        先在HTML頁面中設定一個畫布，

        <canvas id="myCanvas" width="400" height="300">

        </canvas>

        再在定義的這塊400*300的canvas（畫布）上面用回圈（0~2π）繪制圓和正弦波合成的花卉圖，

        繪制圖案的基本思想是：將圓的方程與一個正弦波進行迭加，即設立坐標計算公式為：

               X=R*COS(α)*（0.5+SIN(6α)/2）

              Y=R*SIN(α) *（0.5+SIN(6α)/2）

        再用回圈依次取α值為0~2π，計算出X和Y,在canvas畫布中將坐標點（X,Y）用線連起來，可繪制出一個封閉曲線圖形，然后將該圖形填充顏色，可得到一個花卉圖案，

        可撰寫如下的HTML代碼，

<!DOCTYPE html>

<head>

<title>圓和正弦波合成的花卉圖</title>

<script type="text/javascript">

  function draw(id)

  {

     var canvas=document.getElementById(id);

     if (canvas==null)

        return false;

     var context=canvas.getContext('2d');

     context.fillStyle="#EEEEFF";

     context.fillRect(0,0,400,300);

     context.fillStyle="red";

     context.strokeStyle="white";

     context.lineWidth=2;

     var dig=Math.PI/180;

     context.beginPath();

     var r=100;

     for (var i=0;i<=360;i++)

     {

         c=r*(1/2.0+Math.sin(6*i*dig)/2);

         x=200+c*Math.cos(i*dig);

         y=150+c*Math.sin(i*dig);

         if (i==0)

         {

            context.moveTo(x,y);

            bx=x;  by=y;

         }

         else

            context.lineTo(x,y);

     }

     context.lineTo(bx,by);

     context.closePath();

     context.stroke();

     context.fill();

   }

</script>

</head>

<body onl oad="draw('myCanvas');">

<canvas id="myCanvas" width="400" height="300">您的瀏覽器不支持canvas！

</canvas>

</body>

</html>

        將上述HTML代碼保存到一個html文本檔案中，再在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中繪制出如圖2所示的圓和正弦波合成的花卉圖，



圖2  圓和正弦波合成的花卉圖

2．可設定合成方式的圓和正弦波合成花卉圖

        在上面的代碼中，陳述句“c=r*(1/2.0+Math.sin(6*i*dig)/2);”中的6表示繪制的花卉圖案的花瓣數目，0.5（1/2）表示將圓和正弦波合成時，圓所占的比例，如果修改這兩個值，將繪制出不同的花卉圖案，

        我們可以在瀏覽器視窗中定義一個表單，通過表單可以設定花瓣數目，還可以設定圓和正弦波合成時的比例，這樣輸入相應引數值后，再單擊“確定”按鈕繪制合成花卉圖案，

        撰寫HTML檔案如下，

<!DOCTYPE html>

<head>

<title>可設定合成方式的圓和正弦波合成花卉圖</title>

<script type="text/javascript">

  function draw(id)

  {

     var canvas=document.getElementById(id);

     if (canvas==null)

        return false;

     var context=canvas.getContext('2d');

     context.fillStyle="#EEEEFF";

     context.fillRect(0,0,500,300);

     context.fillStyle="red";

     context.strokeStyle="white";

     context.lineWidth=2;

     var dig=Math.PI/180;

     context.beginPath();

     var r=100;

     var n=eval(document.myForm.petalNum.value);

     var a=eval(document.myForm.circle.value);

     var b=eval(document.myForm.sineWave.value);

     var prop=a/(a+b);

     for (var i=0;i<=360;i++)

     {

         c=r*(prop+(1-prop)*Math.sin(n*i*dig));

         x=250+c*Math.cos(i*dig);

         y=150+c*Math.sin(i*dig);

         if (i==0)

         {

            context.moveTo(x,y);

            bx=x;  by=y;

         }

         else

            context.lineTo(x,y);

     }

     context.lineTo(bx,by);

     context.closePath();

     context.stroke();

     context.fill();

   }

</script>

</head>

<body>

<form name="myForm">

花瓣數<input type=number name="petalNum" value=https://www.cnblogs.com/cs-whut/p/6 size=2>

合成比例&nbsp;&nbsp圓：正弦波=<input type=number name="circle" value=https://www.cnblogs.com/cs-whut/p/1 size=2>：

<input type=button value="https://www.cnblogs.com/cs-whut/p/確定" onClick="draw('myCanvas');">

</form><br>

<canvas id="myCanvas" width="500" height="300">您的瀏覽器不支持canvas！

</canvas>

</body>

</html>

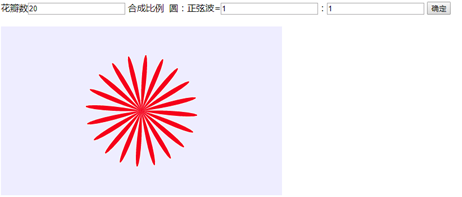

        在瀏覽器中打開包含這段HTML代碼的html檔案，在表單的“花瓣數”數字框中輸入“20”，“合成比例”對應的兩個數字框中輸入“1”和“1”，單擊“確定”按鈕，可以看到在瀏覽器視窗中繪制出如圖3所示的20瓣花卉圖案，若在表單的“花瓣數”數字框中輸入“8”，“合成比例”對應的兩個數字框中輸入“2”和“10”，單擊“確定”按鈕，可以看到在瀏覽器視窗中繪制出如圖4所示的8瓣花卉圖案，



圖3   20瓣花卉圖案

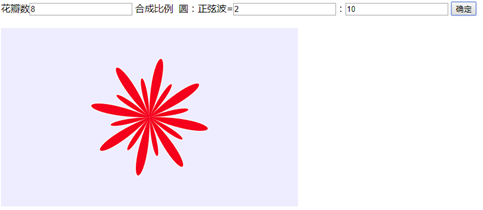

圖4  8瓣花卉圖案

3．圓和三次諧波合成的花卉圖

        前面是將圓的方程與一個正弦波進行迭加，若將一個圓與一個三次諧波合成，可設立坐標計算公式為：

                X=R*（1+SIN(3*6α)/5）*（0.5+SIN(6α)/2）*COS(α)

                Y=R*（1+SIN(3*6α)/5）*（0.5+SIN(6α)/2）*SIN(α)

        完整的HTML代碼如下，

<!DOCTYPE html>

<head>

<title>圓和三次諧波合成的花卉圖</title>

<script type="text/javascript">

  function draw(id)

  {

     var canvas=document.getElementById(id);

     if (canvas==null)

        return false;

     var context=canvas.getContext('2d');

     context.fillStyle="#EEEEFF";

     context.fillRect(0,0,400,300);

     context.fillStyle="red";

     context.strokeStyle="white";

     context.lineWidth=2;

     var dig=Math.PI/180;

     context.beginPath();

     var r=100;

     for (var i=0;i<=360;i++)

     {

         b=r+r/5*Math.sin(3*6*i*dig);

         c=b*(1/2.0+Math.sin(6*i*dig)/2);

         x=200+c*Math.cos(i*dig);

         y=150+c*Math.sin(i*dig);

         if (i==0)

         {

            context.moveTo(x,y);

            bx=x;  by=y;

         }

         else

            context.lineTo(x,y);

     }

     context.lineTo(bx,by);

     context.closePath();

     context.stroke();

     context.fill();

   }

</script>

</head>

<body onl oad="draw('myCanvas');">

<canvas id="myCanvas" width="400" height="300">您的瀏覽器不支持canvas！

</canvas>

</body>

</html>

        在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中繪制出如圖5所示的圓和三次諧波合成的花卉圖，



圖5  圓和三次諧波合成的花卉圖

        若將合成計算式中的（1+SIN(3*6α)/5）改寫為（1+SIN(5*6α)/5），也就是將陳述句“b=r+r/5*Math.sin(3*6*i*dig);”改寫為“b=r+r/5*Math.sin(5*6*i*dig);”，再在瀏覽器中打開修改后的html檔案，可以看到在瀏覽器視窗中繪制出如圖6所示的圓和五次諧波合成的花卉圖，

圖6  圓和五次諧波合成的花卉圖

4．圓和三次諧波合成的不同花瓣數的花卉圖

        在與三次諧波進行合成時，同樣可以設定花卉的花瓣數目，可以撰寫HTML檔案如下，

<!DOCTYPE html>

<head>

<title>圓和三次諧波合成不同花瓣數的花卉圖</title>

<script type="text/javascript">

  function draw(id)

  {

     var canvas=document.getElementById(id);

     if (canvas==null)

        return false;

     var context=canvas.getContext('2d');

     context.fillStyle="#EEEEFF";

     context.fillRect(0,0,300,300);

     context.fillStyle="red";

     context.strokeStyle="white";

     context.lineWidth=2;

     var dig=Math.PI/180;

     context.beginPath();

     var r=50;

     for (var n=2;n<=10;n++)

     {

         var offsetx=(n-2)%3*100+50;

         var offsety=((n-1)%3!=0?Math.floor((n-1)/3):(n-1)/3-1)*100+50;

         for (var i=0;i<=360;i++)

         {

            b=r+r/5*Math.sin(3*n*i*dig);

            c=b*(1/2.0+Math.sin(n*i*dig)/2);

            x=offsetx+c*Math.cos(i*dig);

            y=offsety+c*Math.sin(i*dig);

            if (i==0)

            {

               context.moveTo(x,y);

               bx=x;  by=y;

            }

            else

               context.lineTo(x,y);

         }

     }

     context.lineTo(bx,by);

     context.closePath();

     context.stroke();

     context.fill();

   }

</script>

</head>

<body onl oad="draw('myCanvas');">

<canvas id="myCanvas" width="300" height="300">您的瀏覽器不支持canvas！

</canvas>

</body>

</html>

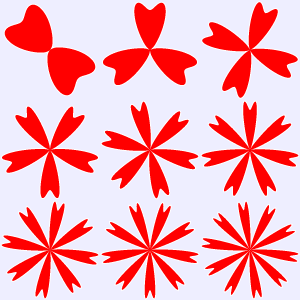

       在瀏覽器中打開包含這段HTML代碼的html檔案，可以看到在瀏覽器視窗中繪制出如圖7所示的圓和三次諧波合成不同花瓣數的花卉圖，圖中花卉的花瓣數分別為2~9，



圖7  圓和三次諧波合成不同花瓣數的花卉圖
