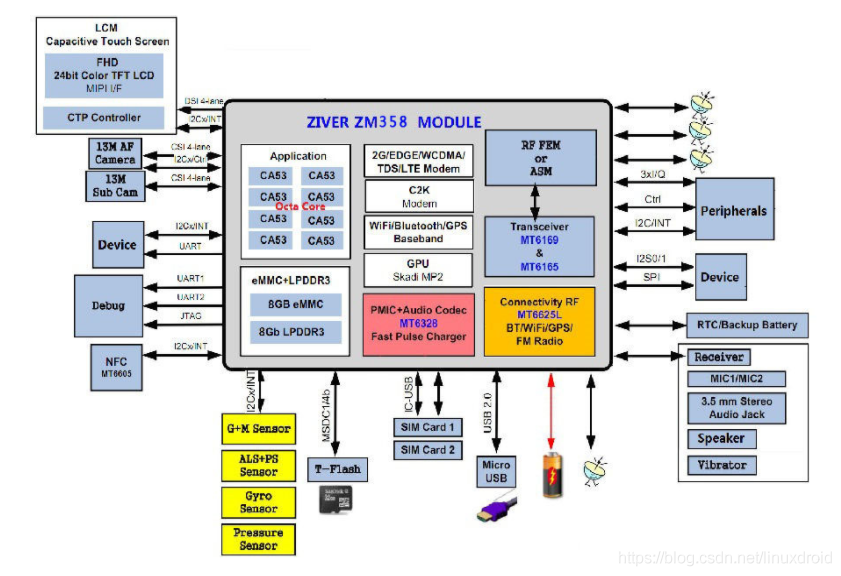

MTK8735設計資料參考 MTK8735核心板資料、模塊框圖分享
MTK8735是用于主流蜂窩平板電腦市場的高度集成的64位平板電腦片上系統（SoC），具有4G LTE調制解調器和全連接（藍牙，FM，WLAN和GPS）， MTK8735B是MTK8735系列的最新發展，它提供了一流的多媒體性能，擁有著更好的事件處理能力，改進了連接子系統，降低制造商在全球主流市場成功開發設備的成本，
詳細資料：
平 臺：MTK8735 四核A53(64位)1.3G
作業系統：Android 5.1/6.0
Memory：1G+8G(Option 2G+16G)
網路制式：7模18頻4G全網通全頻段支持
移動/聯通 2G GSM：850/900/1800/1900MHz
移動 3G TD-SCDMA：1900/2000MHz
聯通 3G WCDMA：850/900/1900/2100MHz
移動/電信 4G TDD-LTE Band：B38/B39/B40/B41
聯通/電信 4G FDD-LTE Band：B1/B3/B7
電信 2G CDMA 1X Band：BC0
電信 3G CDMA2000 Band：BC0
封裝特性：156pin
外形尺寸：52.5*38.5*2.8mm
解析度：FHD(1080X1920)/HD(720X1280) ...
攝像頭：前置13MP，后置13MP
視頻：Decode:1080p 30fps Encode:1080p 30fps
藍牙：BT4.0
WiFi：802.11b/g/n
FM：FM radio
定位導航：GPS/Beidou/Glonass
電源管理：Charger IC，4.2V Li-ion/Li-Poly
資料介面：包含LCM，Camera，USB，UART，I2C，SPI，I2S，ADC，Keypad，GPIOs等，
擴展模塊：包括NFC，一維二維掃描，RFID，指紋、刷卡，ZigBee，安全模塊，身份識別，高頻超高頻模塊，紅外，以太網，車載雷達，OBD等等，

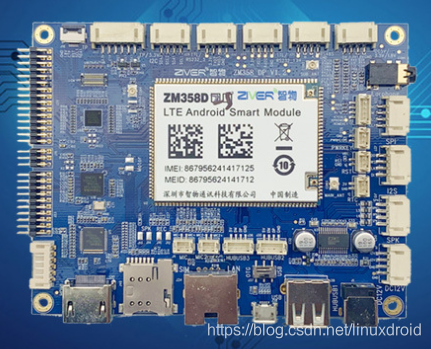

使用MTK8735的大屏終端主板
主要特色：
1）使用MTK8735平臺，搭載安卓系統，速度更快，性能更強，同時保持低功耗；
2）主板自帶4G通信模塊，支持4G全網通；
3）支持2.4G和5G 雙模WIFI,支持藍牙4.0；
4）支持GPS/GLONASS/Beidou等多制式衛星定位；
5）網口：支持RJ-45，10/100M自適應以太網路；
6）支持雙LVDS、EDP、MIPI、HDMI等多種介面，最高1920*1200顯示輸出；
7）支持紅外、電容、電阻等多種主流觸摸屏，支持USB免驅HID輸入，
8）支持2路攝像頭，最高可達1300萬像素，支持1080P音視頻編解碼；
9）支持Android系統定制，提供系統呼叫介面API參考代碼，完美支持客戶應用層APP開發；
10）豐富的外圍介面：3個USB介面，3路RS232/TTL介面（RS232和TTL電路兼容），一路RS485介面，以及SPI、UART、I2C、I2S、GPIO、PWM，按鍵等介面，支持電源輸出，可滿足各種外設需求，
需要了解更多聯發科MTK8735方案資料詳情，請咨詢智物通訊
