【SW1】
1.修改member 1的優先級，使其成為domain1 中的master設備
[SW1]irf domain 1
[SW1]irf member 1 priority 10
2.關閉Ten1/0/50和Ten1/0/51介面
[SW1]interface range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[SW1-if-range]shutdown
[SW1-if-range]quit
3.創建IRF介面組1/1，并管理介面Ten1/0/50和Ten1/0/51介面
[SW1]irf-port 1/1
[SW1-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/50
[SW1-irf-port1/1]port group interface Ten-GigabitEthernet 1/0/51
[SW1-irf-port1/1]quit
4.開啟en1/0/50和Ten1/0/51介面
[SW1]interface range Ten-GigabitEthernet 1/0/50 to Ten-GigabitEthernet 1/0/51
[SW1-if-range]undo shutdown
[SW1-if-range]quit
5.激活IRF的配置
[SW1]irf-port-configuration active6.保存配置資訊，重啟設備
save
y
reboot
y【SW2】
7.將SW2設備修改為domain1中的member2設備
[SW2]irf domian 1
[SW2]irf member 1 renumber 2
Renumbering the member ID may result in configuration change or loss. Continue?[Y/N]:y8.保存配置資訊，重啟設備
save
y
reboot
y9.關閉Ten2/0/50和Ten2/0/51介面
[SW2]interface range Ten-GigabitEthernet 2/0/50 to Ten-GigabitEthernet 2/0/51
[SW2-if-range]shutdown
[SW2-if-range]quit
10.創建IRF介面組2/2，并管理介面Ten2/0/50和Ten2/0/51介面
[SW2]irf-port 2/2
[SW2-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/50
[SW2-irf-port2/2]port group interface Ten-GigabitEthernet 2/0/51
[SW2-irf-port2/2]quit
11.開啟介面Ten2/0/50和Ten2/0/51介面
[SW2]interface range Ten-GigabitEthernet 2/0/50 to Ten-GigabitEthernet 2/0/51
[SW2-if-range]undo shutdown
[SW2-if-range]quit12.激活IRF的配置
[SW2]irf-port-configuration active
13.保存配置資訊，重啟設備
save
y
reboot
y14.連線
15.驗證
15.1發現SW2設備名稱已經被改為了SW1

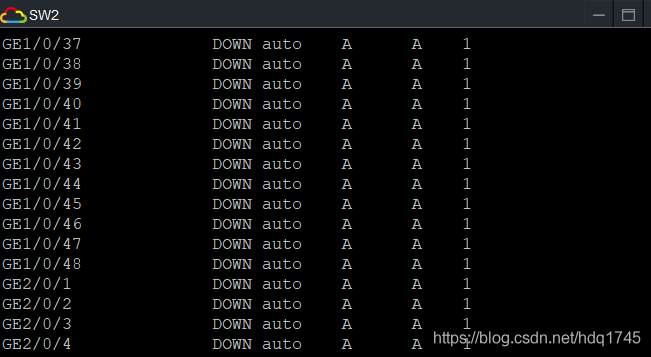

并且，在原SW2設備上查看介面資訊，發現既有SW1的介面，又有原SW2的介面
15.2在原SW1和原SW2上查看IRF狀態

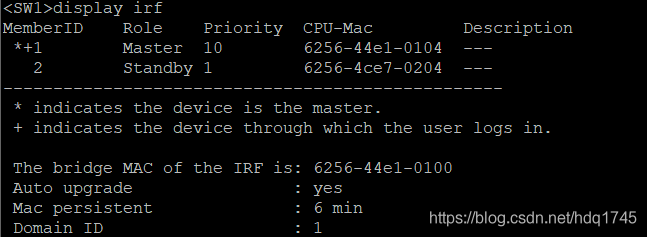

【SW1】

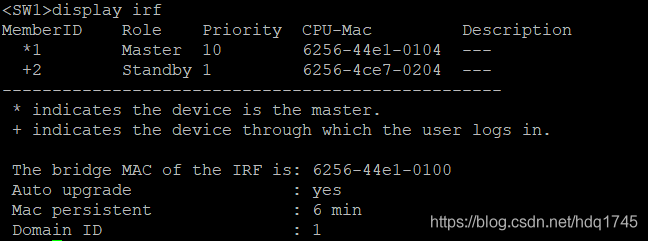

【SW2】
