Kubernetes筆記（三）：Gitlab+Jenkins Pipeline+Docker+k8s+Helm自動化部署實踐（干貨分享！）-有解無憂

通過前面兩篇文章，我們已經有了一個“嗷嗷待哺”的K8s集群環境，也對相關的概念與組件有了一個基本了解（前期對概念有個印象即可，因為只有實踐了才能對其有深入理解，所謂“紙上得來終覺淺，絕知此事要躬行”），本文從實踐角度介紹如何結合我們常用的Gitlab與Jenkins，通過K8s來實作專案的自動化部署，示例將包括基于SpringBoot的服務端專案與基于Vue.js的Web專案，

本文涉及到的工具與技術包括：

Gitlab —— 常用的源代碼管理系統
Jenkins, Jenkins Pipeline —— 常用的自動化構建、部署工具，Pipeline以流水線的方式將構建、部署的各個步驟組織起來
Docker，Dockerfile —— 容器引擎，所有應用最終都要以Docker容器運行，Dockerfile是Docker鏡像定義檔案
Kubernetes —— Google開源的容器編排管理系統
Helm —— Kubernetes的包管理工具，類似Linux的yum，apt，或Node的npm等包管理工具，能將Kubernetes中的應用及相關依賴服務以包（Chart）的形式組織管理

環境背景：

已使用Gitlab做原始碼管理，原始碼按不同的環境建立了develop（對應開發環境），pre-release（對應測驗環境），master（對應生產環境）分支
已搭建了Jenkins服務
已有Docker Registry服務，用于Docker鏡像存盤（基于Docker Registry或Harbor自建，或使用云服務，本文使用阿里云容器鏡像服務）
已搭建了K8s集群

預期效果：

分環境部署應用，開發環境、測驗環境、生產環境分開來，部署在同一集群的不同namespace，或不同集群中（比如開發測驗部署在本地集群的不同namespace中，生產環境部署在云端集群）
配置盡可能通用化，只需要通過修改少量組態檔的少量配置屬性，就能完成新專案的自動化部署配置
開發測驗環境在push代碼時自動觸發構建與部署，生產環境在master分支上添加版本tag并且push tag后觸發自動部署

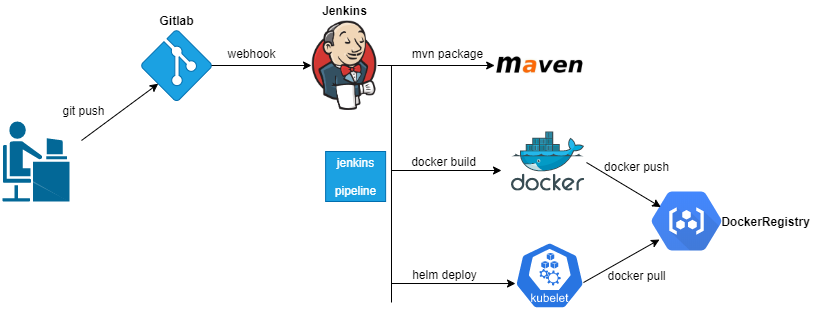

整體互動流程如下圖

jenkins-cicd

專案組態檔

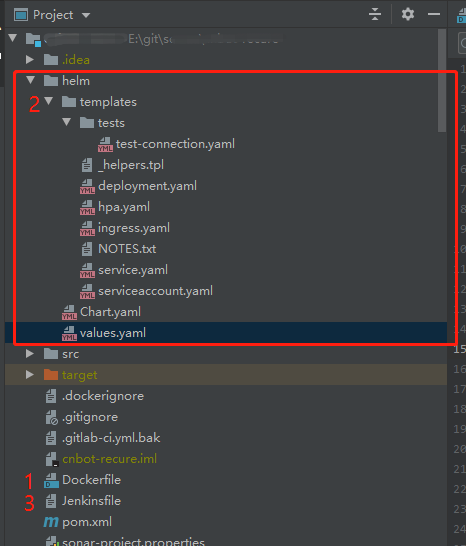

首先我們需要在專案的根路徑中添加一些必要的組態檔，如下圖所示

springboot-ci-structure

包括：

Dockerfile檔案，用于構建Docker鏡像的檔案（參考 Docker筆記（十一）：Dockerfile詳解與最佳實踐）
Helm相關組態檔，Helm是Kubernetes的包管理工具，可以將應用部署相關的Deployment，Service，Ingress等打包進行發布與管理（Helm的具體介紹我們后面再補充）
Jenkinsfile檔案，Jenkins的pipeline定義檔案，定義了各個階段需執行的任務

Dockerfile

在專案根目錄中添加一個Dockerfile檔案（檔案名就叫Dockerfile），定義如何構建Docker鏡像，以Spring Boot專案為例，

FROM frolvlad/alpine-java:jdk8-slim
#在build鏡像時可以通過 --build-args profile=xxx 進行修改
ARG profile
ENV SPRING_PROFILES_ACTIVE=${profile}
#專案的埠
EXPOSE 8000
WORKDIR /mnt

#修改時區
RUN sed -i 's/dl-cdn.alpinelinux.org/mirrors.ustc.edu.cn/g' /etc/apk/repositories \
    && apk add --no-cache tzdata \
    && ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime \
    && echo "Asia/Shanghai" > /etc/timezone \
    && apk del tzdata \
    && rm -rf /var/cache/apk/* /tmp/* /var/tmp/* $HOME/.cache

COPY ./target/your-project-name-1.0-SNAPSHOT.jar ./app.jar
ENTRYPOINT ["java", "-jar", "/mnt/app.jar"]

將SPRING_PROFILES_ACTIVE通過引數profile暴露出來，在構建的時候可以通過 --build-args profile=xxx 來進行動態設定，以滿足不同環境的鏡像構建要求，

SPRING_PROFILES_ACTIVE本可以在Docker容器啟動時通過docker run -e SPRING_PROFILES_ACTIVE=xxx來設定，因這里使用Helm進行部署不直接通過docker run運行，因此通過ARG在鏡像構建時指定

Helm組態檔

Helm是Kubernetes的包管理工具，將應用部署相關的Deployment，Service，Ingress等打包進行發布與管理（可以像Docker鏡像一樣存盤于倉庫中），如上圖中Helm的組態檔包括：

helm                                    - chart包的目錄名
├── templates                           - k8s配置模版目錄
│   ├── deployment.yaml                 - Deployment配置模板，定義如何部署Pod
│   ├── _helpers.tpl                    - 以下劃線開頭的檔案，helm視為公共庫定義檔案，用于定義通用的子模版、函式、變數等
│   ├── ingress.yaml                    - Ingress配置模板，定義外部如何訪問Pod提供的服務，類似于Nginx的域名路徑配置
│   ├── NOTES.txt                       - chart包的幫助資訊檔案，執行helm install命令成功后會輸出這個檔案的內容
│   └── service.yaml                    - Service配置模板，配置訪問Pod的服務抽象，有NodePort與ClusterIp等
|── values.yaml                         - chart包的引陣列態檔，各模版檔案可以參考這里的引數
├── Chart.yaml                          - chart定義，可以定義chart的名字，版本號等資訊
├── charts                              - 依賴的子包目錄，里面可以包含多個依賴的chart包，一般不存在依賴，我這里將其洗掉了

我們可以在Chart.yaml中定義每個專案的chart名稱（類似安裝包名），如

apiVersion: v2
name: your-chart-name
description: A Helm chart for Kubernetes

type: application
version: 1.0.0
appVersion: 1.16.0

在values.yaml中定義模板檔案中需要用到的變數，如

#部署Pod的副本數，即運行多少個容器
replicaCount: 1
#容器鏡像配置
image:
  repository: registry.cn-hangzhou.aliyuncs.com/demo/demo
  pullPolicy: Always
  # Overrides the image tag whose default is the chart version.
  tag: "dev"
#鏡像倉庫訪問憑證
imagePullSecrets:
  - name: aliyun-registry-secret
#覆寫啟動容器名稱
nameOverride: ""
fullnameOverride: ""
#容器的埠暴露及環境變數配置
container:
  port: 8000
  env: []
#ServiceAccount，默認不創建
serviceAccount:
  # Specifies whether a service account should be created
  create: false
  # Annotations to add to the service account
  annotations: {}
  name: ""

podAnnotations: {}

podSecurityContext: {}
  # fsGroup: 2000

securityContext: {}
  # capabilities:
  #   drop:
  #   - ALL
  # readOnlyRootFilesystem: true
  # runAsNonRoot: true
  # runAsUser: 1000
#使用NodePort的service，默認為ClusterIp
service:
  type: NodePort
  port: 8000
#外部訪問Ingress配置，需要配置hosts部分
ingress:
  enabled: true
  annotations: {}
    # kubernetes.io/ingress.class: nginx
    # kubernetes.io/tls-acme: "true"
  hosts:
    - host: demo.com
      paths: ["/demo"]
  tls: []
  #  - secretName: chart-example-tls
  #    hosts:
  #      - chart-example.local

  #.... 省略了其它默認引數配置

這里在默認生成的基礎上添加了container部分，可以在這里指定容器的埠號而不用去改模板檔案（讓模板檔案在各個專案通用，通常不需要做更改），同時添加env的配置，可以在helm部署時往容器里傳入環境變數，將Service type從默認的ClusterIp改為了NodePort，部署同型別的不同專案時，只需要根據專案情況配置Chart.yaml與values.yaml兩個檔案的少量配置項，templates目錄下的模板檔案可直接復用，

部署時需要在K8s環境中從Docker鏡像倉庫拉取鏡像，因此需要在K8s中創建鏡像倉庫訪問憑證（imagePullSecrets）

# 登錄Docker Registry生成/root/.docker/config.json檔案
sudo docker login --username=your-username registry.cn-shenzhen.aliyuncs.com
# 創建namespace develop（我這里是根據專案的環境分支名稱建立namespace）
kubectl create namespace develop
# 在namespace develop中創建一個secret
kubectl create secret generic aliyun-registry-secret --from-file=.dockerconfigjson=/root/.docker/config.json  --type=kubernetes.io/dockerconfigjson --namespace=develop

Jenkinsfile

Jenkinsfile是Jenkins pipeline組態檔，遵循Groovy語法，對于Spring Boot專案的構建部署，撰寫Jenkinsfile腳本檔案如下，

image_tag = "default"  //定一個全域變數，存盤Docker鏡像的tag（版本）
pipeline {
    agent any
    environment {
        GIT_REPO = "${env.gitlabSourceRepoName}"  //從Jenkins Gitlab插件中獲取Git專案的名稱
        GIT_BRANCH = "${env.gitlabTargetBranch}"  //專案的分支
        GIT_TAG = sh(returnStdout: true,script: 'git describe --tags --always').trim()  //commit id或tag名稱
        DOCKER_REGISTER_CREDS = credentials('aliyun-docker-repo-creds') //docker registry憑證
        KUBE_CONFIG_LOCAL = credentials('local-k8s-kube-config')  //開發測驗環境的kube憑證
        KUBE_CONFIG_PROD = "" //credentials('prod-k8s-kube-config') //生產環境的kube憑證

        DOCKER_REGISTRY = "registry.cn-hangzhou.aliyuncs.com" //Docker倉庫地址
        DOCKER_NAMESPACE = "your-namespace"  //命名空間
        DOCKER_IMAGE = "${DOCKER_REGISTRY}/${DOCKER_NAMESPACE}/${GIT_REPO}" //Docker鏡像地址

        INGRESS_HOST_DEV = "dev.your-site.com"    //開發環境的域名
        INGRESS_HOST_TEST = "test.your-site.com"  //測驗環境的域名
        INGRESS_HOST_PROD = "prod.your-site.com"  //生產環境的域名
    }
    parameters {
        string(name: 'ingress_path', defaultValue: '/your-path', description: '服務背景關系路徑')
        string(name: 'replica_count', defaultValue: '1', description: '容器副本數量')
    }

    stages {
        stage('Code Analyze') {
            agent any
            steps {
               echo "1. 代碼靜態檢查"
            }
        }
        stage('Maven Build') {
            agent {
                docker {
                    image 'maven:3-jdk-8-alpine'
                    args '-v $HOME/.m2:/root/.m2'
                }
            }
            steps {
                echo "2. 代碼編譯打包"
                sh 'mvn clean package -Dfile.encoding=UTF-8 -DskipTests=true'
            }
        }
        stage('Docker Build') {
            agent any
            steps {
                echo "3. 構建Docker鏡像"
                echo "鏡像地址： ${DOCKER_IMAGE}"
                //登錄Docker倉庫
                sh "sudo docker login -u ${DOCKER_REGISTER_CREDS_USR} -p ${DOCKER_REGISTER_CREDS_PSW} ${DOCKER_REGISTRY}"
                script {
                    def profile = "dev"
                    if (env.gitlabTargetBranch == "develop") {
                        image_tag = "dev." + env.GIT_TAG
                    } else if (env.gitlabTargetBranch == "pre-release") {
                        image_tag = "test." + env.GIT_TAG
                        profile = "test"
                    } else if (env.gitlabTargetBranch == "master"){
                        // master分支則直接使用Tag
                        image_tag = env.GIT_TAG
                        profile = "prod"
                    }
                    //通過--build-arg將profile進行設定，以區分不同環境進行鏡像構建
                    sh "docker build  --build-arg profile=${profile} -t ${DOCKER_IMAGE}:${image_tag} ."
                    sh "sudo docker push ${DOCKER_IMAGE}:${image_tag}"
                    sh "docker rmi ${DOCKER_IMAGE}:${image_tag}"
                }
            }
        }
        stage('Helm Deploy') {
            agent {
                docker {
                    image 'lwolf/helm-kubectl-docker'
                    args '-u root:root'
                }
            }
            steps {
                echo "4. 部署到K8s"
                sh "mkdir -p /root/.kube"
                script {
                    def kube_config = env.KUBE_CONFIG_LOCAL
                    def ingress_host = env.INGRESS_HOST_DEV
                    if (env.gitlabTargetBranch == "pre-release") {
                        ingress_host = env.INGRESS_HOST_TEST
                    } else if (env.gitlabTargetBranch == "master"){
                        ingress_host = env.INGRESS_HOST_PROD
                        kube_config = env.KUBE_CONFIG_PROD
                    }
                    sh "echo ${kube_config} | base64 -d > /root/.kube/config"
                    //根據不同環境將服務部署到不同的namespace下，這里使用分支名稱
                    sh "helm upgrade -i --namespace=${env.gitlabTargetBranch} --set replicaCount=${params.replica_count} --set image.repository=${DOCKER_IMAGE} --set image.tag=${image_tag} --set nameOverride=${GIT_REPO} --set ingress.hosts[0].host=${ingress_host} --set ingress.hosts[0].paths={${params.ingress_path}} ${GIT_REPO} ./helm/"
                }
            }
        }
    }
}

Jenkinsfile定義了整個自動化構建部署的流程：

Code Analyze，可以使用SonarQube之類的靜態代碼分析工具完成代碼檢查，這里先忽略
Maven Build，啟動一個Maven的Docker容器來完成專案的maven構建打包，掛載maven本地倉庫目錄到宿主機，避免每次都需要重新下載依賴包
Docker Build，構建Docker鏡像，并推送到鏡像倉庫，不同環境的鏡像通過tag區分，開發環境使用dev.commitId的形式，如dev.88f5822，測驗環境使用test.commitId，生產環境可以將webhook事件設定為tag push event，直接使用tag名稱
Helm Deploy，使用helm完成新專案的部署，或已有專案的升級，不同環境使用不同的引數配置，如訪問域名，K8s集群的訪問憑證kube_config等

Jenkins配置

Jenkins任務配置

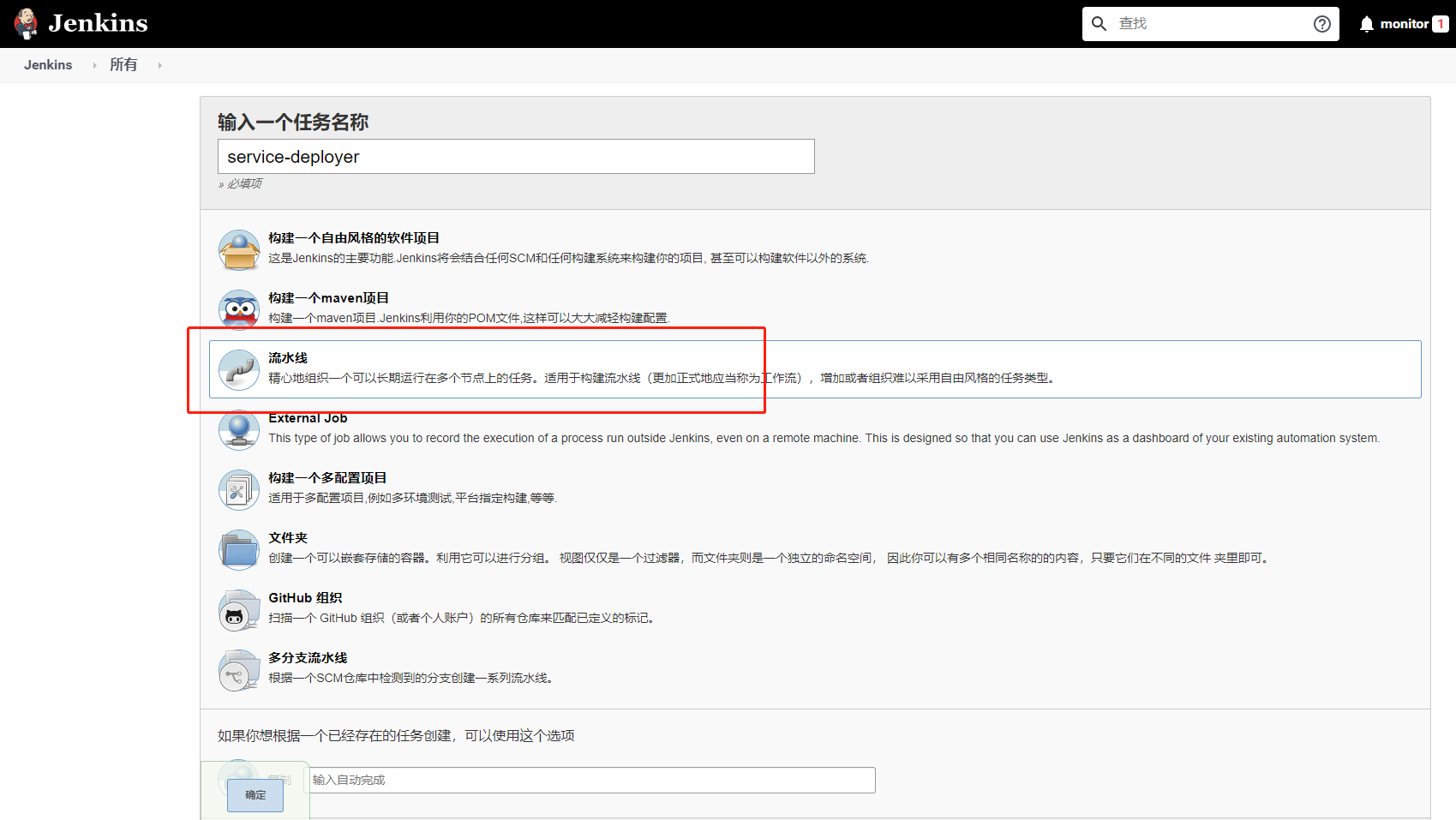

在Jenkins中創建一個pipeline的任務，如圖

jenkins-pipeline-pro

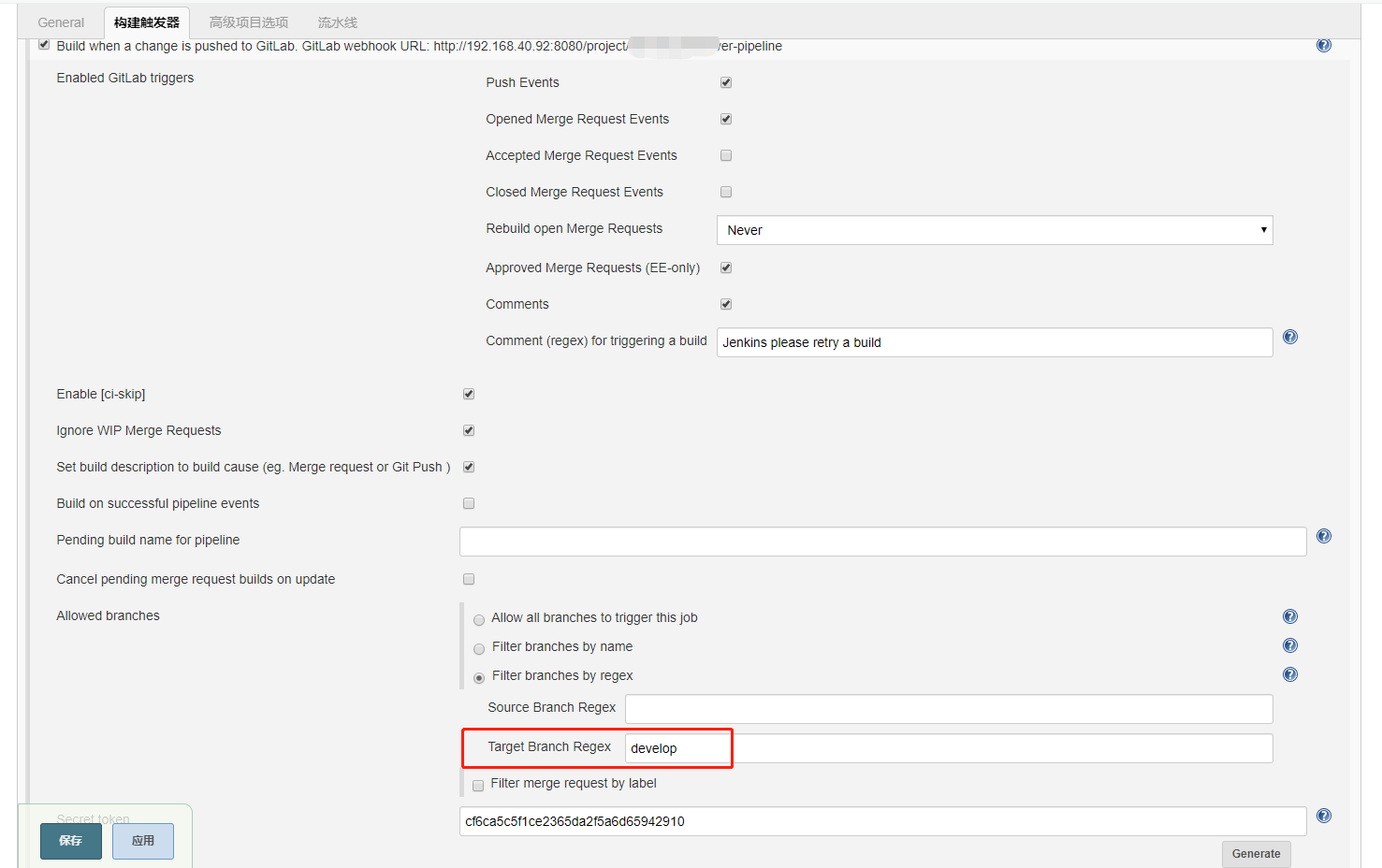

配置構建觸發器，將目標分支設定為develop分支，生成一個token，如圖

jenkins-pipeline-config1

記下這里的“GitLab webhook URL”及token值，在Gitlab配置中使用，

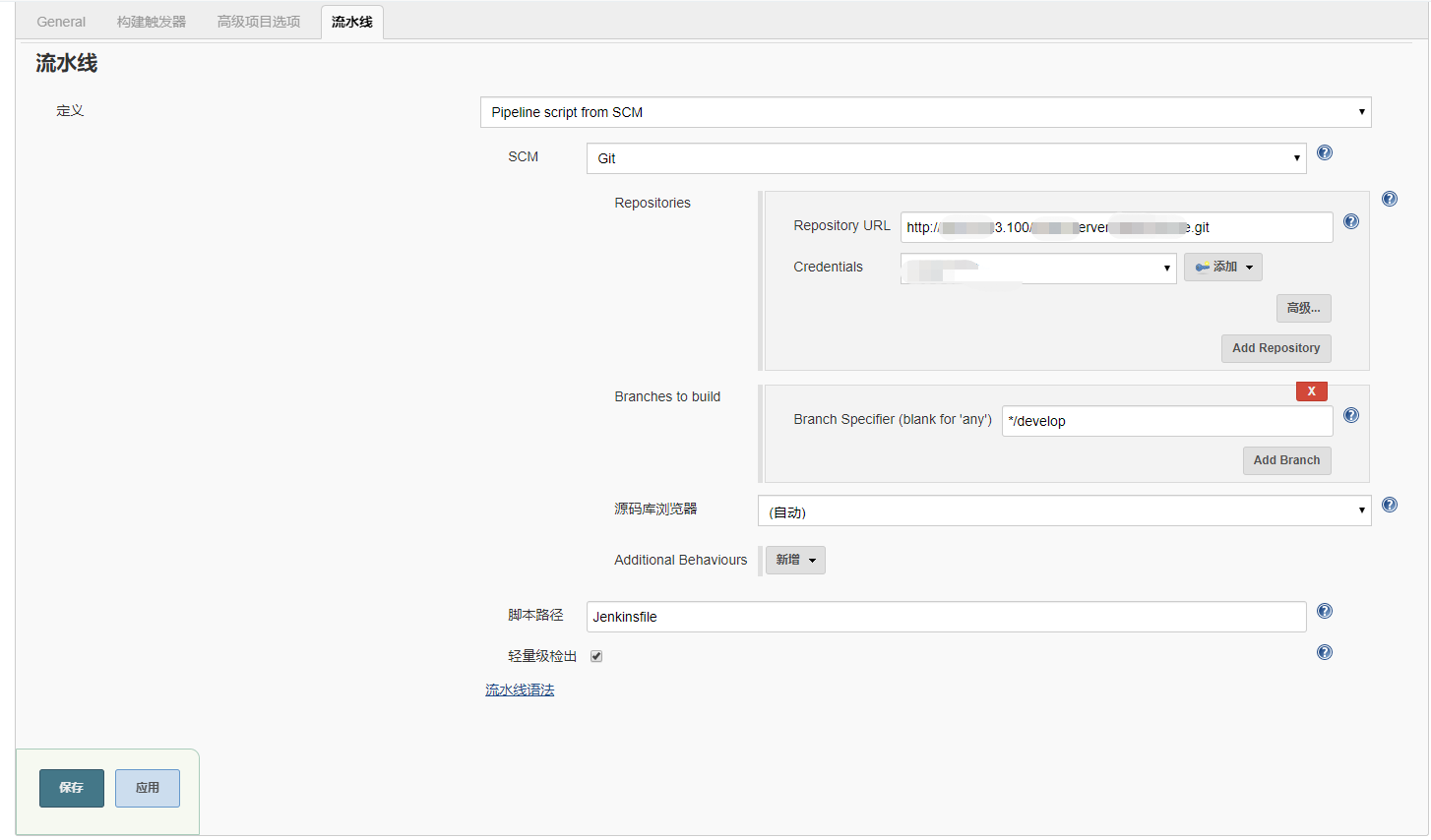

配置流水線，選擇“Pipeline script from SCM”從專案原始碼中獲取pipeline腳本檔案，配置專案Git地址，拉取原始碼憑證等，如圖

保存即完成了專案開發環境的Jenkins配置，測驗環境只需將對應的分支修改為pre-release即可

Jenkins憑據配置

在Jenkinsfile檔案中，我們使用到了兩個訪問憑證——Docker Registry憑證與本地K8s的kube憑證，

DOCKER_REGISTER_CREDS = credentials('aliyun-docker-repo-creds') //docker registry憑證
KUBE_CONFIG_LOCAL = credentials('local-k8s-kube-config')  //開發測驗環境的kube憑證

這兩個憑證需要在Jenkins中創建，

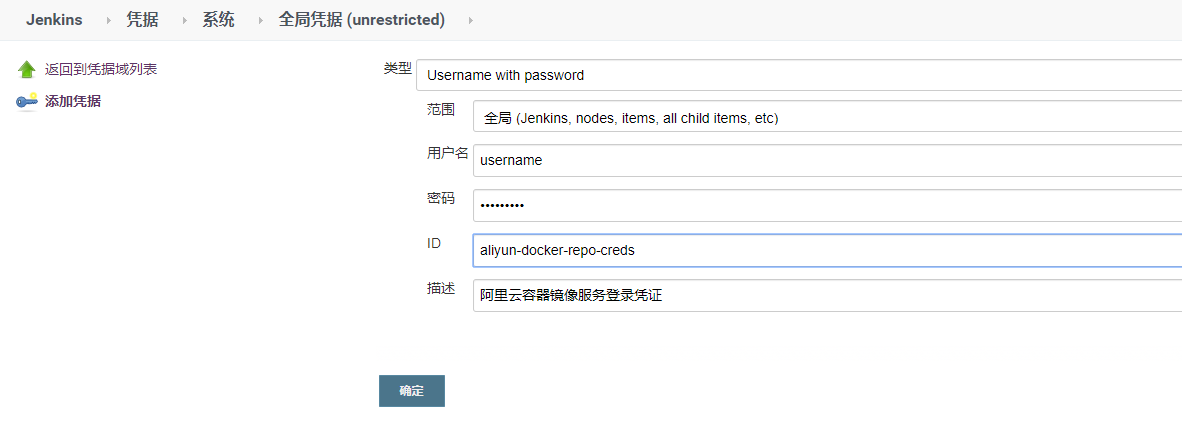

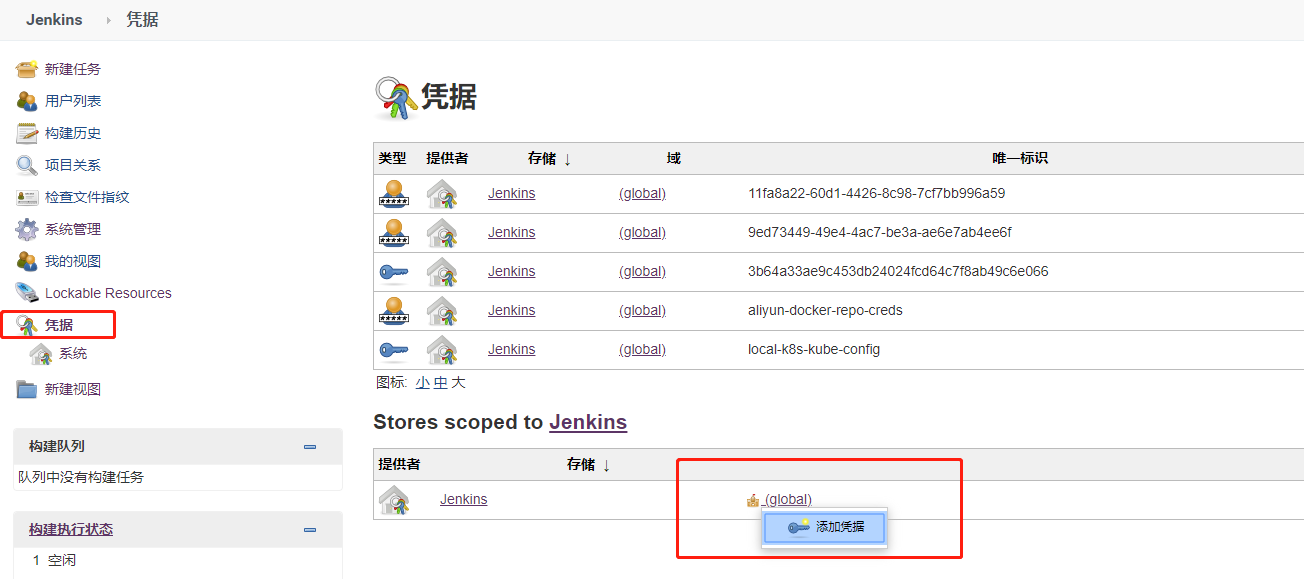

添加Docker Registry登錄憑證,在Jenkins 憑據頁面，添加一個用戶名密碼型別的憑據，如圖

jenkins-cred

jenkins-cred2

添加K8s集群的訪問憑證，在master節點上將/root/.kube/config檔案內容進行base64編碼，

base64 /root/.kube/config > kube-config-base64.txt
cat kube-config-base64.txt

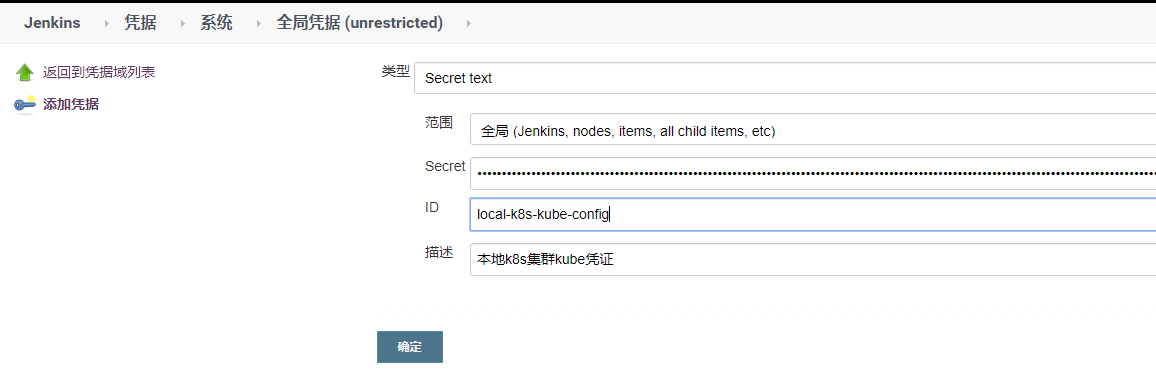

使用編碼后的內容在Jenkins中創建一個Secret text型別的憑據，如圖

jenkins-cred3

在Secret文本框中輸入base64編碼后的內容，

Gitlab配置

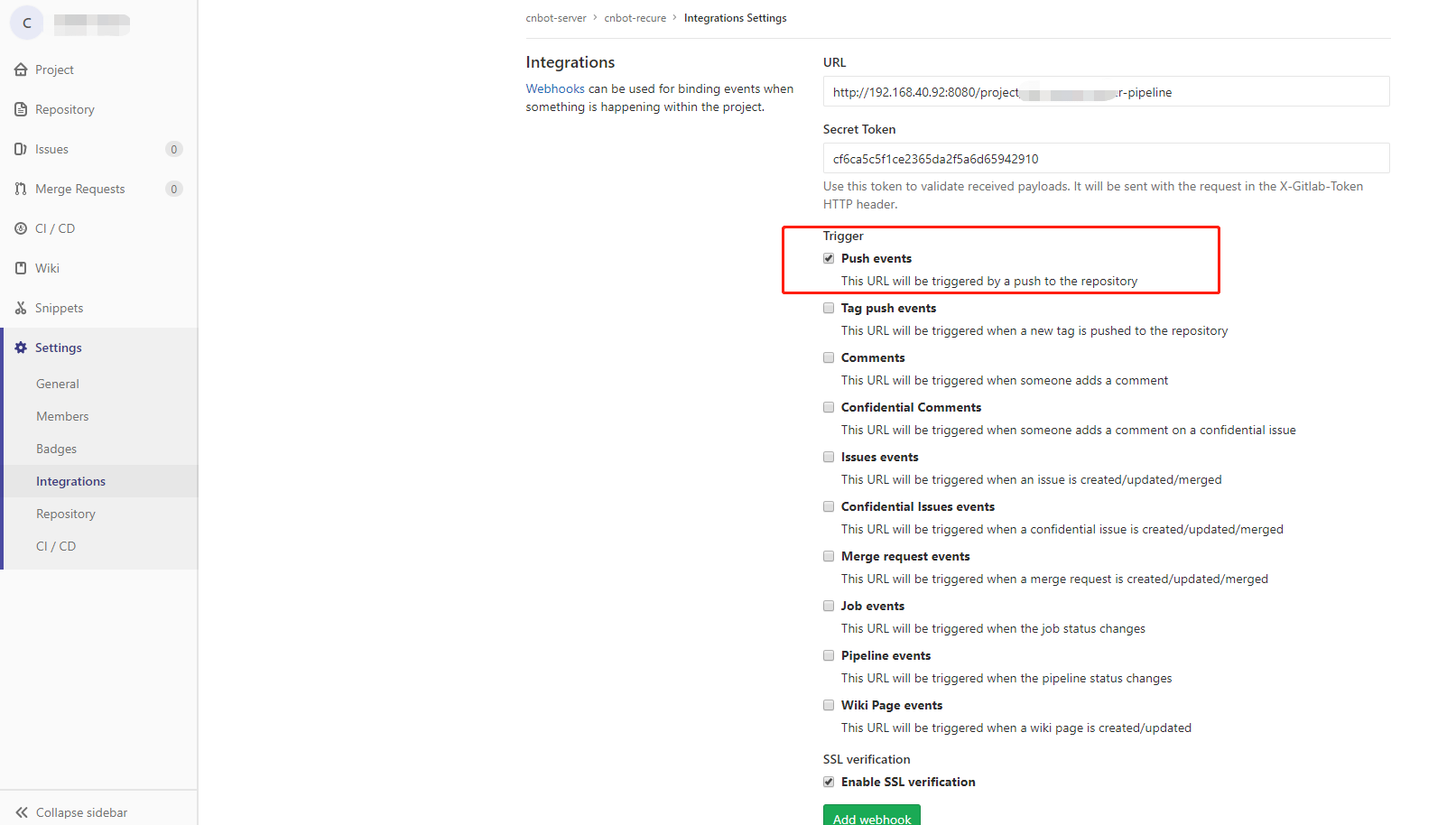

在Gitlab專案的 Settings - Integrations 頁面配置一個webhook，在URL與Secret Token中填入前面Jenkins觸發器部分的“GitLab webhook URL”及token值，選中“Push events”作為觸發事件，如圖

gitlab-webhook-config

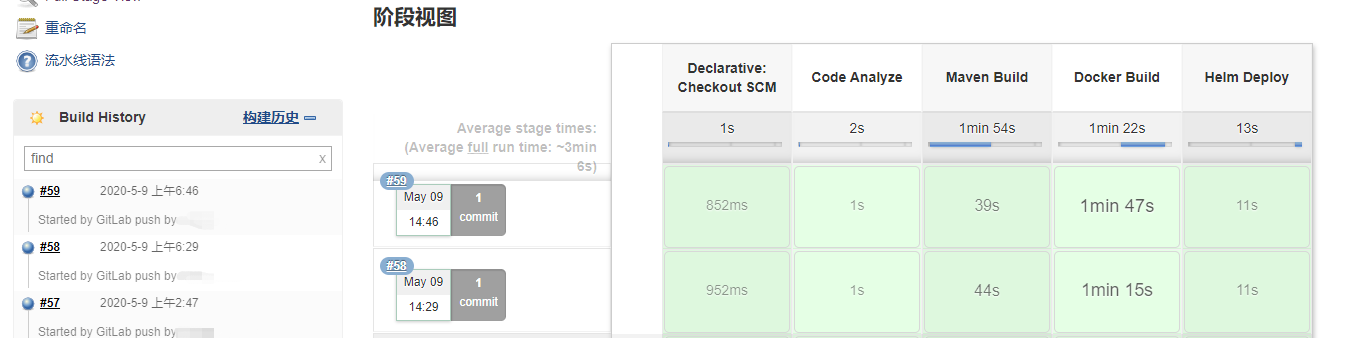

開發、測驗環境選擇“Push events”則在開發人員push代碼，或merge代碼到develop，pre-release分支時，就會觸發開發或測驗環境的Jenkins pipeline任務完成自動化構建；生產環境選擇“Tag push events”，在往master分支push tag時觸發自動化構建，如圖為pipeline構建視圖

jenkins-build

總結

本文介紹使用Gitlab+Jenkins Pipeline+Docker+Kubernetes+Helm來實作Spring Boot專案的自動化部署，只要稍加修改即可應用于其它基于Spring Boot的專案（具體修改的地方在原始碼的Readme檔案中說明），

本文涉及的所有組態檔（包括基于Spring Boot的服務端專案與基于Vue.js的Web專案）可在原始碼專案中獲取（原始碼地址獲取辦法：關注公眾號“半路雨歌”，首頁輸入“k8sops”即可），
