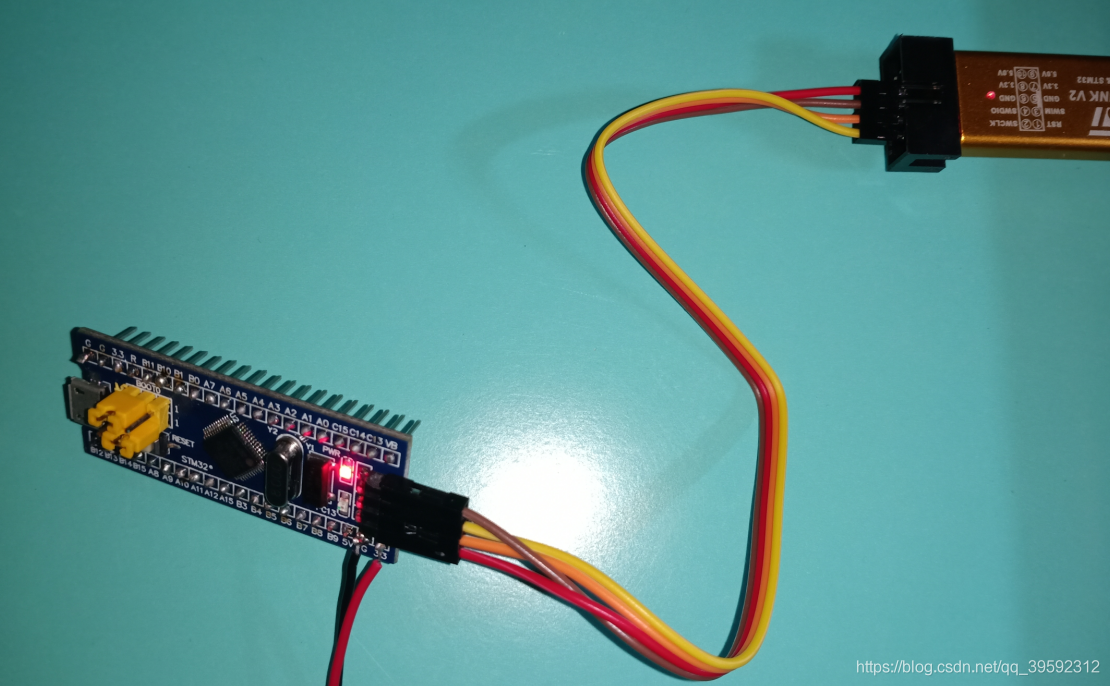

硬體連接

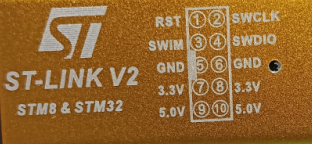

引腳定義：
| ST-LINK | 單片機 |
|---|---|
| 3.3v | 3.3v |
| SWCLK | SWCLK |
| SWDIO | SWO |
軟體配置
1.驅動安裝
下載地址
鏈接：https://pan.baidu.com/s/1s_obQE8lN4aWGbtKcwArMw
提取碼：su7s

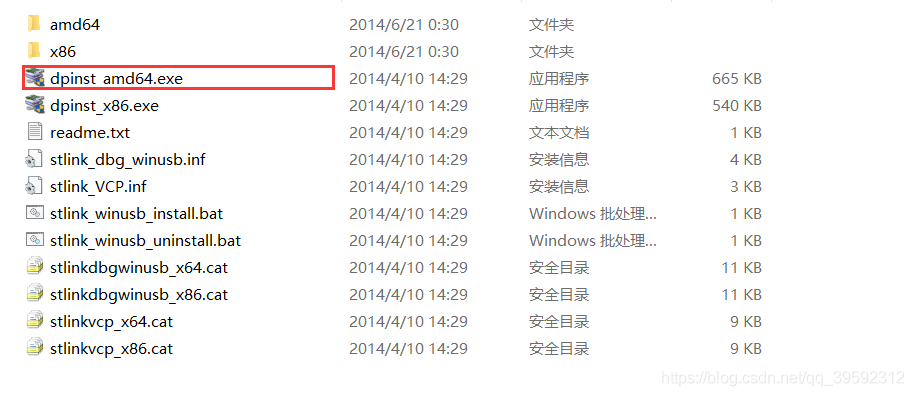

找到STLink\USBDriver安裝驅動

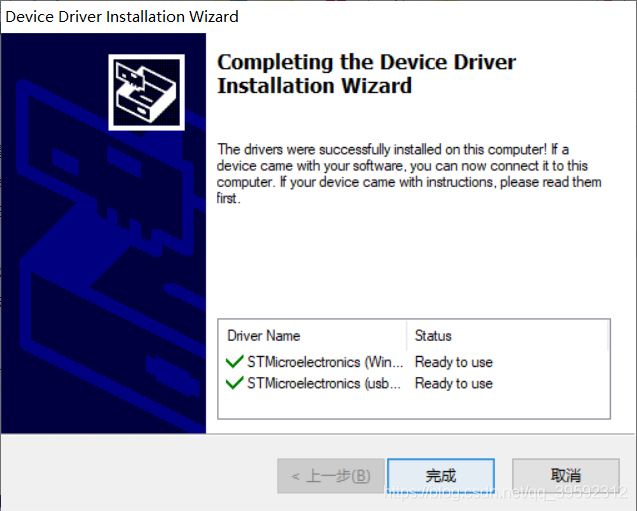

安裝成功后，ST-LINK的燈常量，且在設備管理中顯示ST-LINK設備

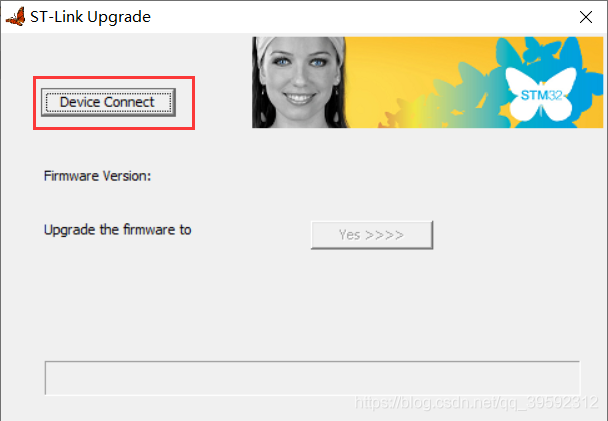

更新驅動

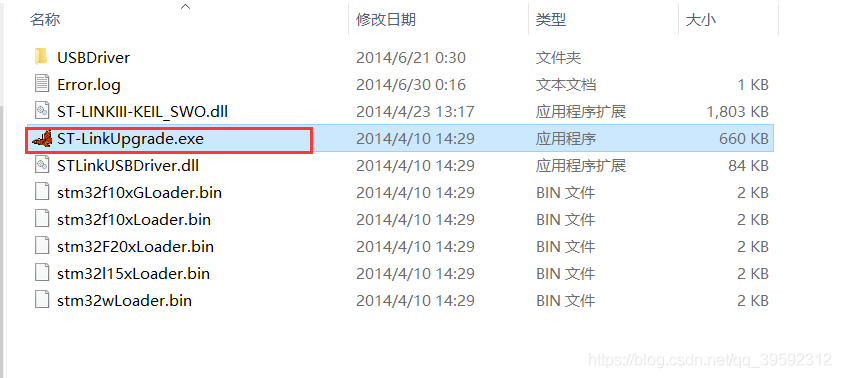

找到\STLink下，雙擊安裝

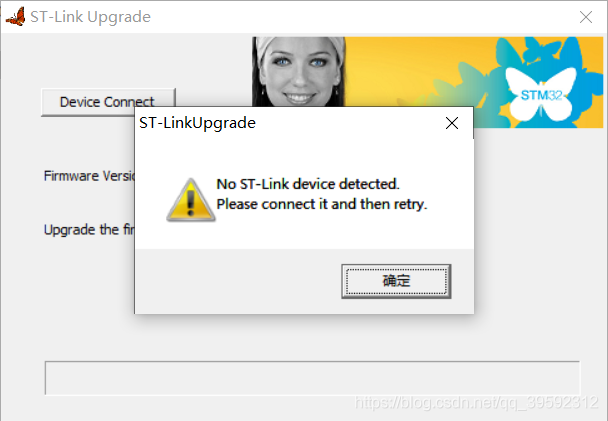

如果出現下圖提示，重新插入ST-LINK即可

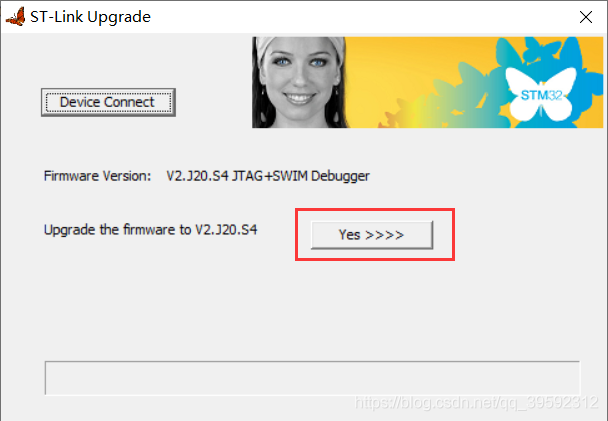

點擊YES
成功！
2.Keil 5配置
關閉Keil 5
首先洗掉在專案檔案中用戶的臨時檔案，只有這樣才可以修改Keil中的一些配置！！！

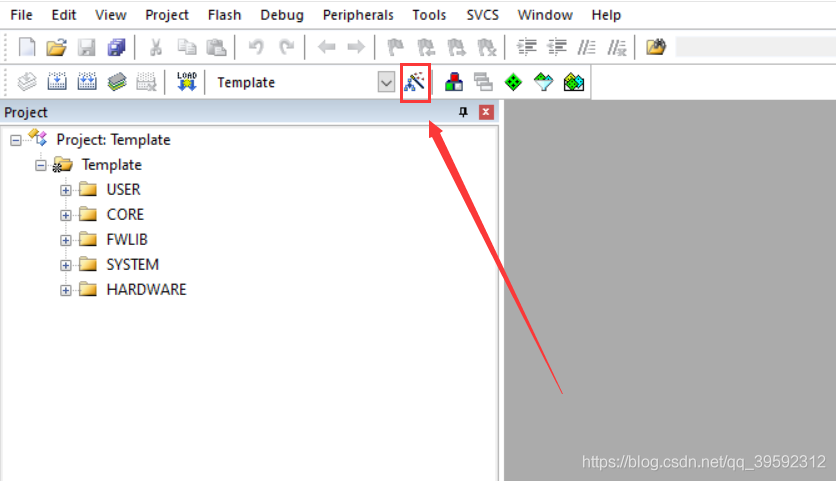

點擊

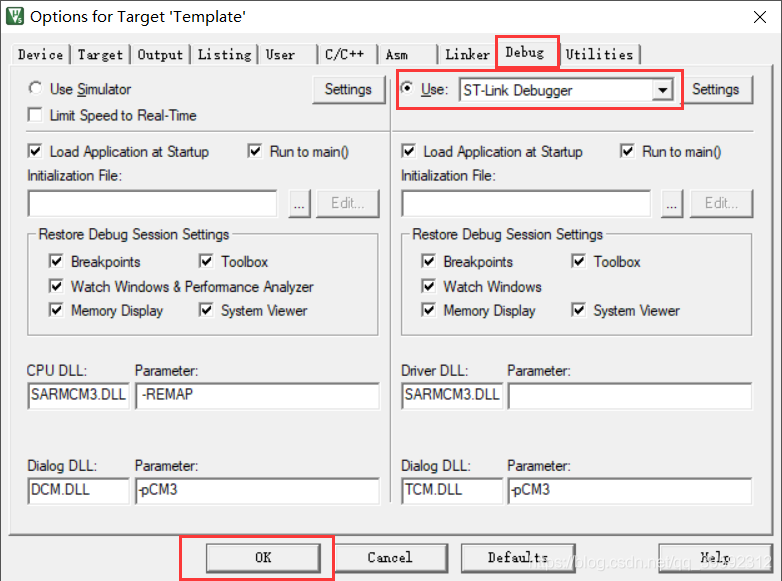

配置

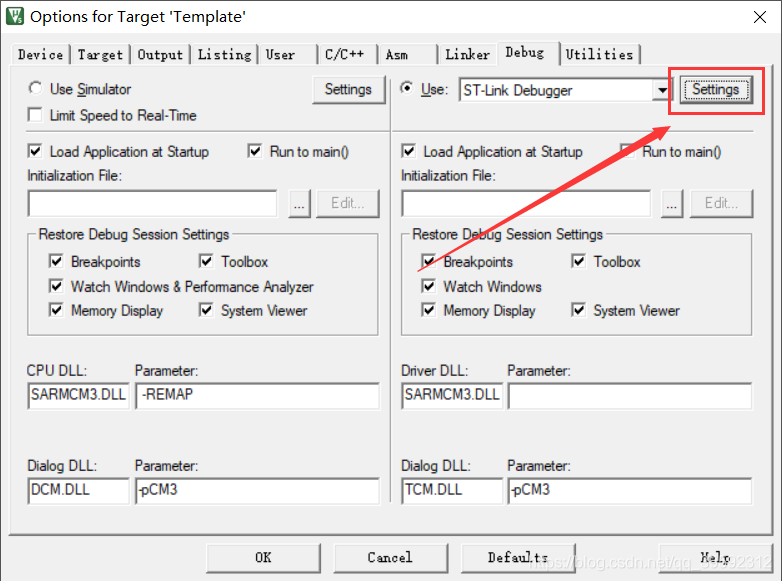

點擊Setting

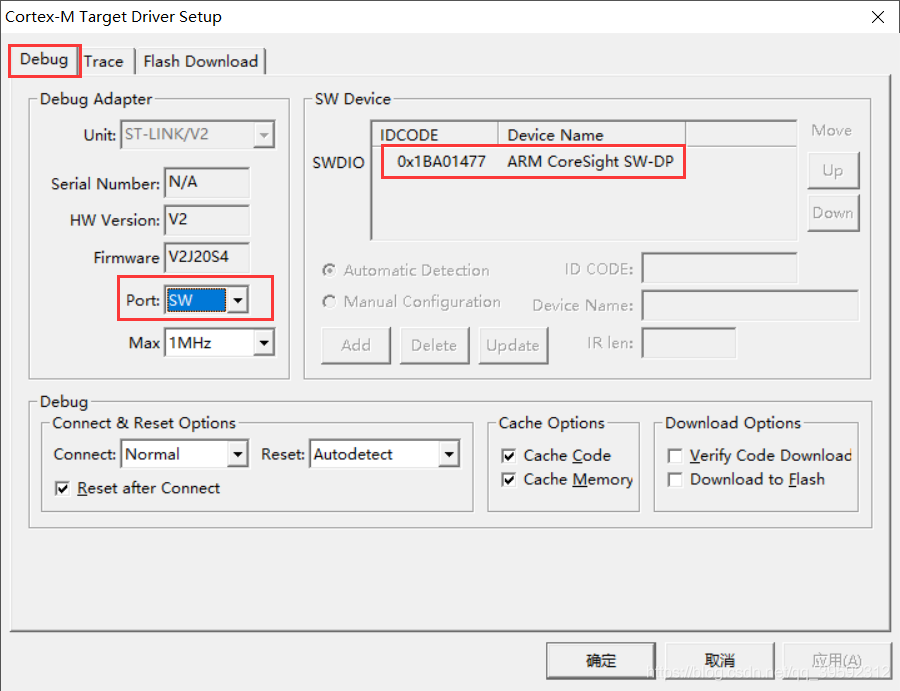

配置Debug
要注意必須要有ARM CoreSight SW-DP,如果沒有，請檢查你的硬體連接，或者重啟一下Keil，或者重新插一下ST-LINK

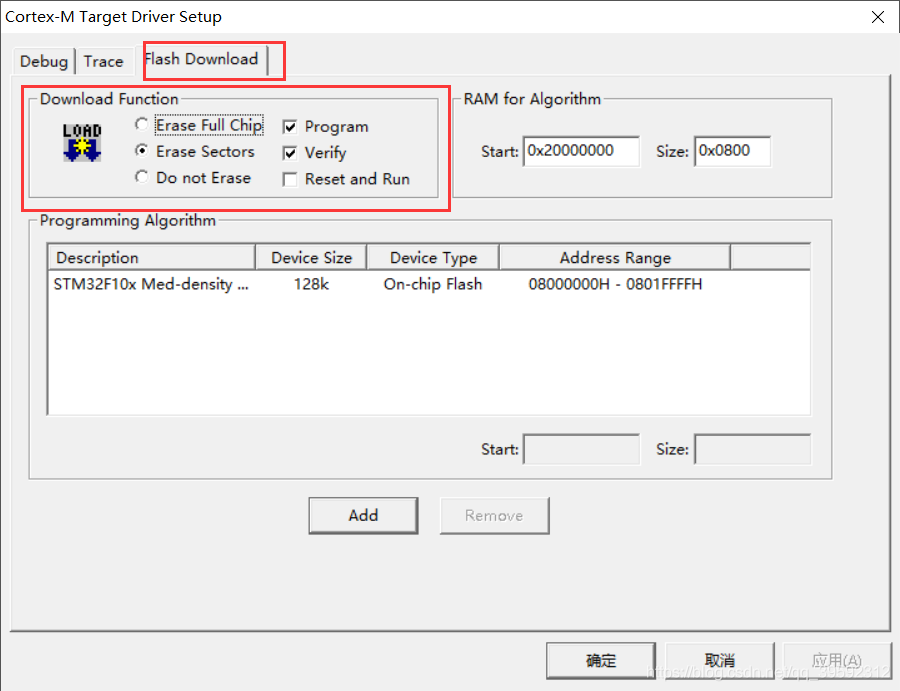

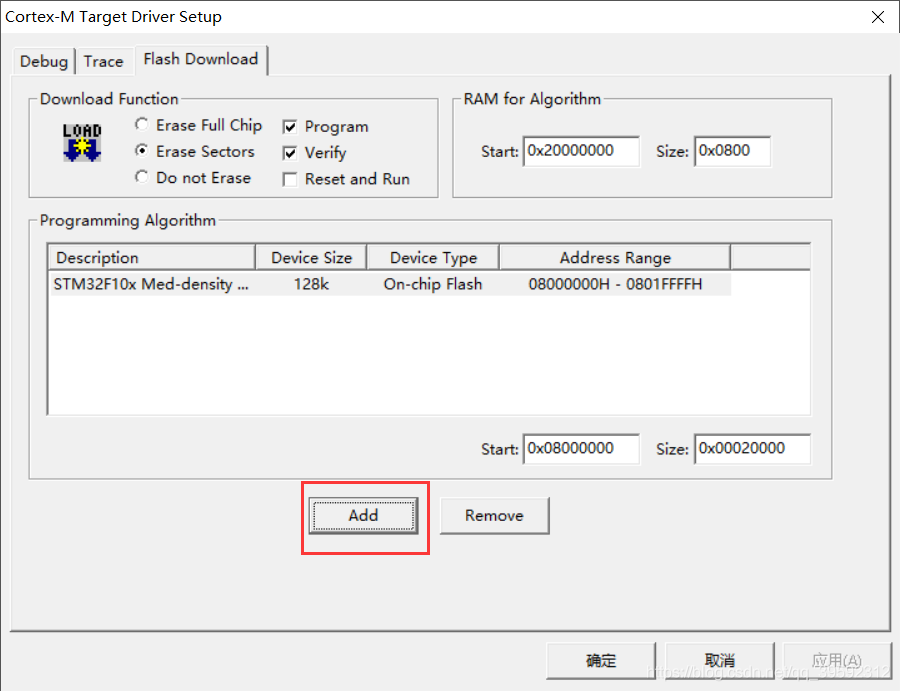

配置Flash Download

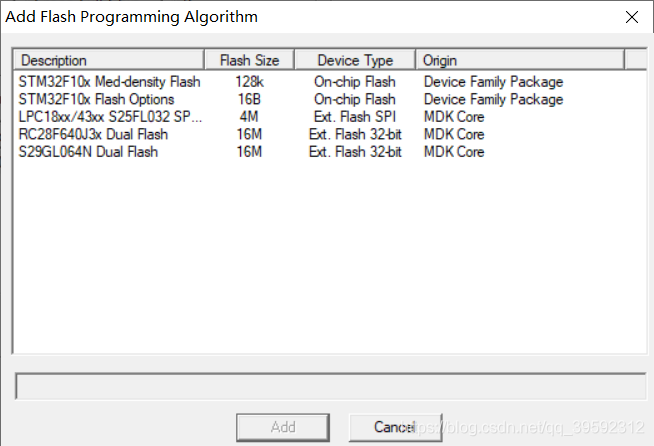

添加設備
添加上你自己芯片的包

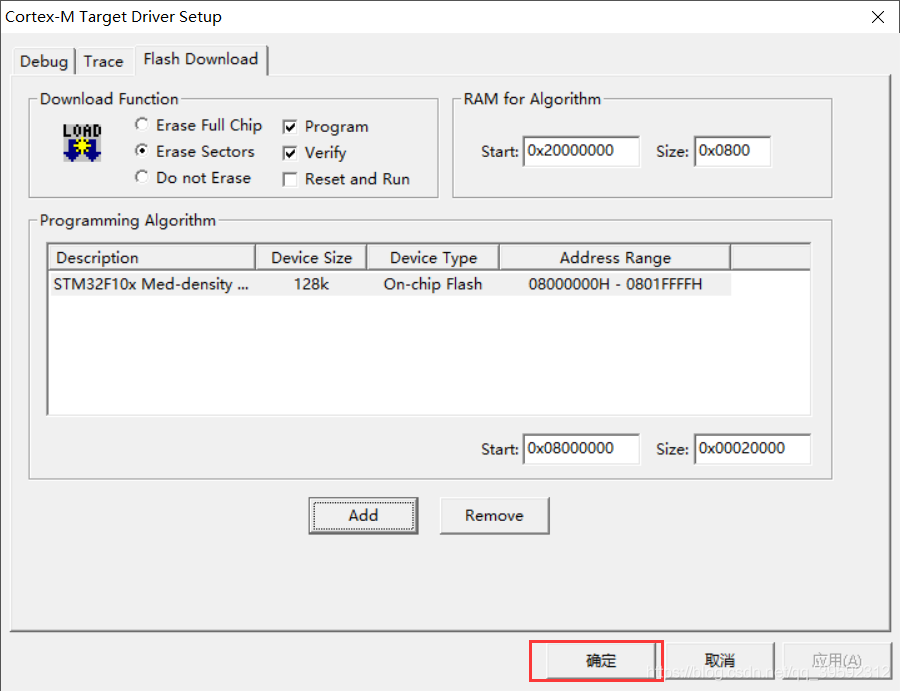

點擊確定

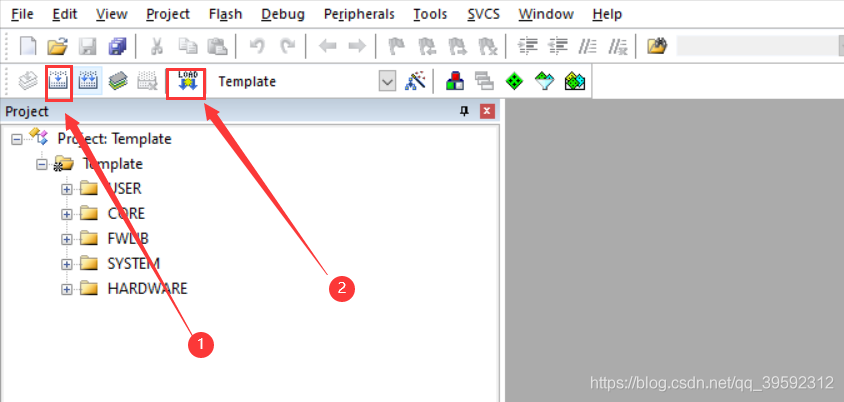

使用Keil下載
燒錄成功！
其他參考
非常感謝以下作者的文章，筆者從中受益很多
http://www.51hei.com/bbs/dpj-27003-1.html
https://blog.csdn.net/Emoeror_Zhang/article/details/87893845
https://blog.csdn.net/zb774095236/article/details/83108283
