0、實驗目的
|
1、掌握網路設計的原理與步驟； 2、掌握IP分配、網關設定原則； 3、了解路由協議的作用，掌握網路互聯設備的作用和配置， |
1、實驗環境
|
環境：eNSP模擬器 版本資訊：1.3.00.100 V100R003C00 SPC100 設備：路由器三臺(AR3260)、交換機三臺(S5700)、PC三臺(PC)、雙絞線若干(Copper) |
2、實驗要求
|
設計要求：某公司有1個總部和2個子公司，共三部分，每部分需要1個C類地址（1個VLAN），通過路由器互聯（WAN口連接）， 設計所要完成如下作業： 1、為總部和（A、B）兩個子公司分配IP地址（用私有地址192.168.0.0 ~ 192.168.255.255）及網關，考慮到以后的發展情況，給每部分分配1個C類地址， 2、畫出此公司的網路拓撲圖， 3、用網路實驗室現有設備，實作總部與兩個分公司的網路互聯 (網路互聯的采用靜態路由協議) ， |
3、實驗步驟
1) 網路設計【參考設計】
|
設備 |
埠 |
IP地址 |
子網掩碼 |
|
Router_R1 |
G0/0/0 |
192.168.1.1 |
255.255.255.0 |
|
Router_R1 |
G0/0/1 |
192.168.20.1 |
255.255.255.0 |
|
Router_R1 |
G0/0/2 |
192.168.30.1 |
255.255.255.0 |
|
|
|||
|
Router_R2 |
G0/0/0 |
192.168.20.2 |
255.255.255.0 |
|
Router_R2 |
G0/0/1 |
192.168.2.1 |
255.255.255.0 |
|
|
|||
|
Router_R3 |
G0/0/0 |
192.168.30.2 |
255.255.255.0 |
|
Router_R3 |
G0/0/1 |
192.168.3.1 |
255.255.255.0 |
2) 配置網路設備
|

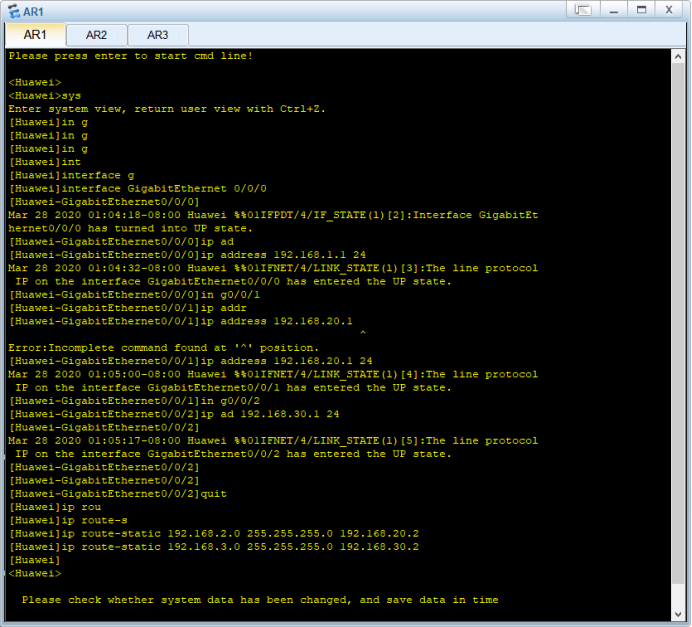

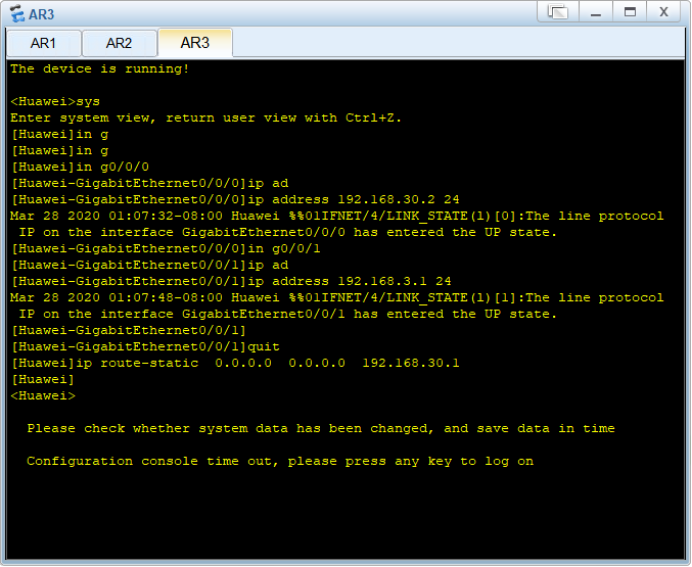

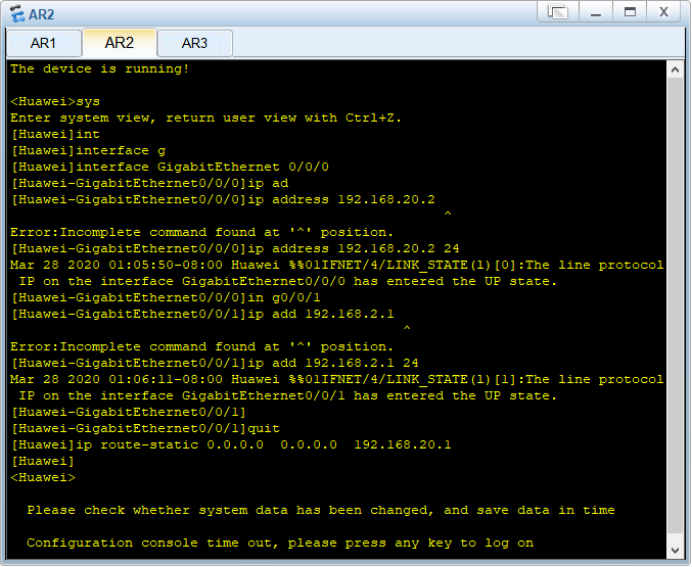

------Router_R1 埠IP地址配置 <Huawei> sys [Huawei]interface GigabitEthernet 0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 192.168.1.1 24 [Huawei-GigabitEthernet0/0/0]in g0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 192.168.20.1 24 [Huawei-GigabitEthernet0/0/1]in g0/0/2 [Huawei-GigabitEthernet0/0/2]ip ad 192.168.30.1 24 [Huawei-GigabitEthernet0/0/2]quit ------Router_R2 埠IP地址配置 <Huawei>sys [Huawei]interface GigabitEthernet 0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 192.168.20.2 24 [Huawei-GigabitEthernet0/0/0]in g0/0/1 [Huawei-GigabitEthernet0/0/1]ip add 192.168.2.1 24 [Huawei-GigabitEthernet0/0/1]quit ------Router_R3 埠IP地址配置 <Huawei>sys [Huawei]in g0/0/0 [Huawei-GigabitEthernet0/0/0]ip address 192.168.30.2 24 [Huawei-GigabitEthernet0/0/0]in g0/0/1 [Huawei-GigabitEthernet0/0/1]ip address 192.168.3.1 24 [Huawei-GigabitEthernet0/0/1]quit |
|
------Router_R1 靜態路由表配置 [Huawei]ip route-static 192.168.2.0 255.255.255.0 192.168.20.2 [Huawei]ip route-static 192.168.3.0 255.255.255.0 192.168.30.2 ------Router_R2 靜態路由表配置 [Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.20.1 ------Router_R3 靜態路由表配置 [Huawei]ip route-static 0.0.0.0 0.0.0.0 192.168.30.1 |

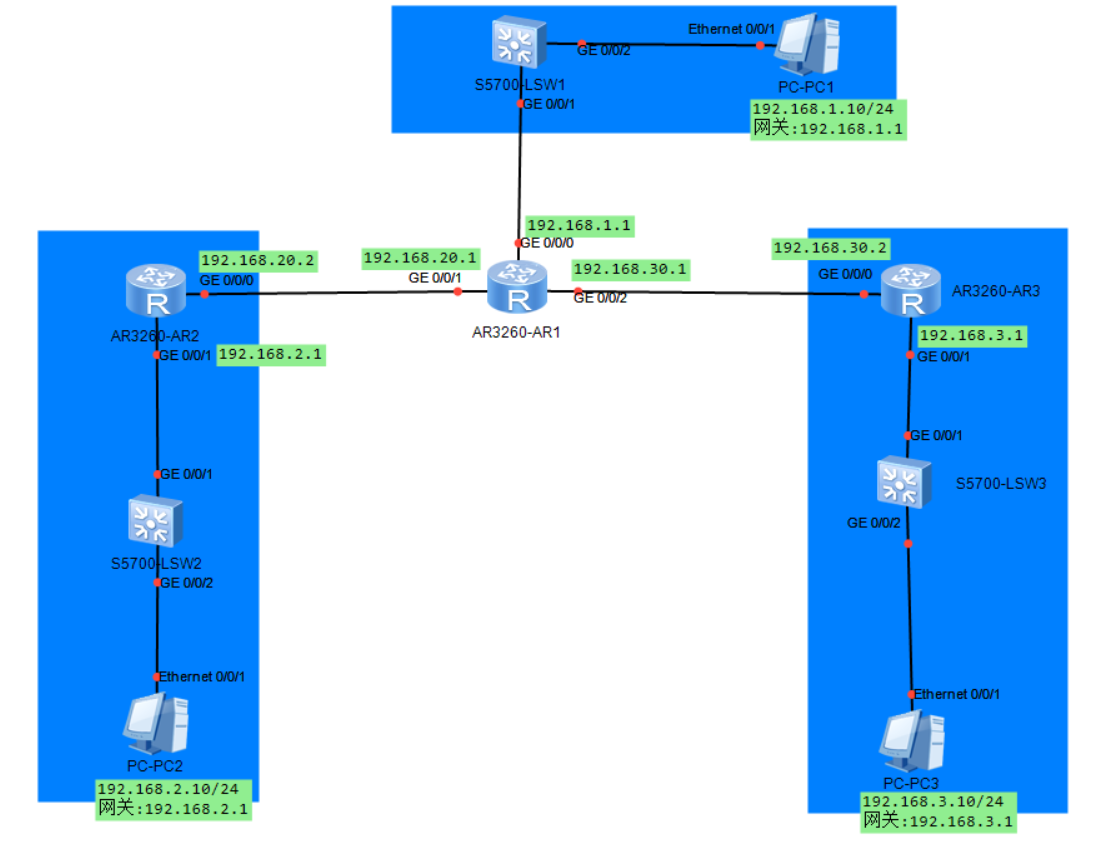

實驗程序圖示：
3) 配置PC
|
PC名 |
所屬網路 |
IP |
網關 |
|
PC1 |
192.168.1.0/24 |
192.168.1.10 |
192.168.1.1 |
|
PC2 |
192.168.2.0/24 |
192.168.2.10 |
192.168.2.1 |
|
PC3 |
192.168.3.0/24 |
192.168.3.10 |
192.168.3.1 |

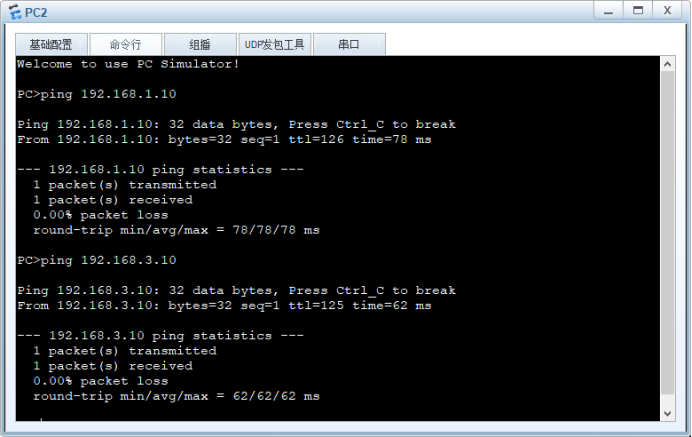

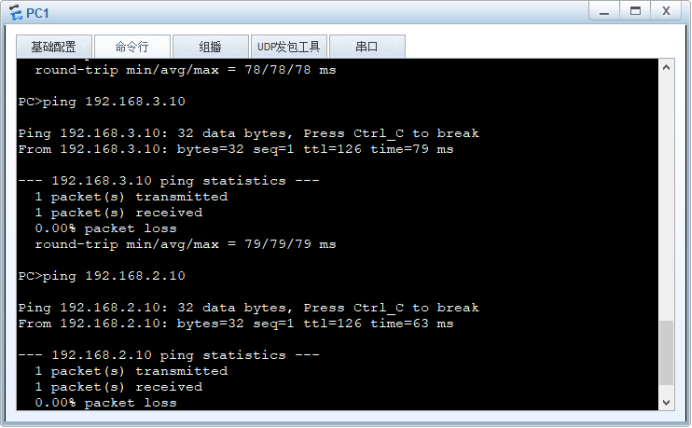

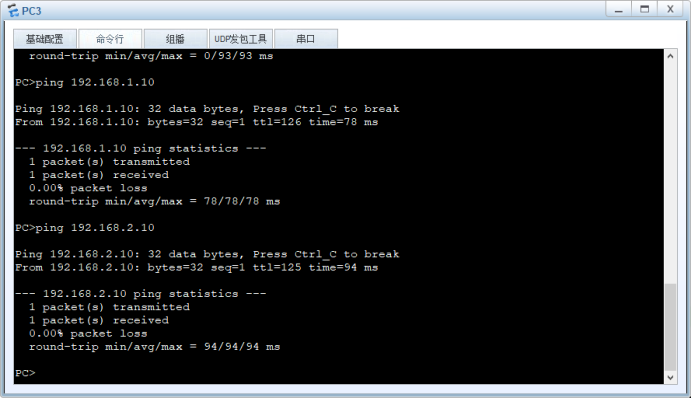

4、實驗結果
5、實驗小結
|
1) 問題：undo portswitch 錯誤 答：我們需要注意，在本實驗中不需要執行此命令，有些型號的路由器需要執行此操作， 2) 問題：配置成功但是Ping Request timeout! 答：重新ping幾次，如果再不行我們先Ping網關然后在Ping 3) 問題：輸入interface G0/0/0 錯誤 答：我們需要查看埠是Ethernet 還是GE，如果是Ethernet 則我們使用E0/0/0 ，否則我們就使用G0/0/0 4) 問題：interface E 快捷鍵按不出來 答：我們更換成GE試試 如果再不行就查看埠的型別 |
