我們先來看圖示例，下面則個是k8s的網路模型圖，

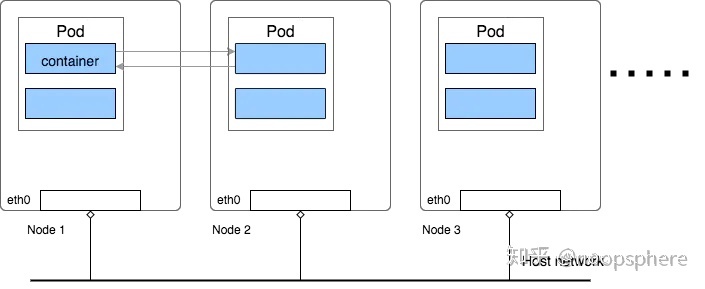

k8s的網路模型
我們知道，在k8s里面最小的管理單元是pod，一個主機可以跑多個pod，一個pod里面可以跑多個容器，
如上面所示，一個pod里面所有的容器共享一個網路命名空間(network namespace)，所以，pod里面的容器之間通信，可以直接通過localhost來完成，pod里面的容器之間通過localhost+埠的方式來通信（這和應用程式在宿主機的通信方式是一樣的），
那么pod和pod之間的通信呢？通常來說，我們給應用程式定死埠會給應用程式水平擴展帶來很多不便，所以k8s不會使用定死埠這樣的方法，而是采用其他方法來解決pod之間尋址的問題
每個pod都會有一個自己的ip，可以將Pod像VM或物理主機一樣對待，這樣pod和pod之間的通信就不需要像容器一樣，通過內外埠映射來通信了，這樣就避免了埠沖突的問題，
特殊的情況下（比如運維做網路檢測或者程式除錯），可以在pod所在的宿主機想向pod的ip+埠發起請求，這些請求會轉發到pod的埠，但是pod本身它自己是不知道埠的存在的，
因此，k8s的網路遵循以下原則：
- 一個節點的pod和其他節點的pod通信不需要通過做網路地址轉換（NAT）
- 一個節點上所有的agent控制程式（如deamon和kubelet）可以和這個節點上的pod通信
- 節點主機網路中的Pod可以與其他所有節點上的所有Pod通信，而無需NAT
把上面這個pod替換成容器也是成立的，因為pod里面的容器和pod共享網路，
基本上的原則就是，k8s的里面的pod可以自由的和集群里面的任何其他pod通信（即使他們是部署在不同的宿主機），而且pod直接的通信是直接使用pod自己的ip來通信，他們不知道宿主機的ip，所以，對于pod之間來說，宿主機的網路資訊是透明的，好像不存在一樣，
然后，定了這幾個原則之后，具體的實作k8s的這個網路模型有好多種實作，我們這里介紹的是Flannel，是其中最簡單的一種實作，
Flannel實作pod之間的通信，是通過一種覆寫網路（overlay network），把資料包封裝在另外一個網路來做轉發，這個覆寫網路可以給每一個pod分配一個獨立的ip地址，使他們看起來都是一臺具有獨立ip的物理主機一樣，
下面這個就是k8s用覆寫網路來實作的一個例子：

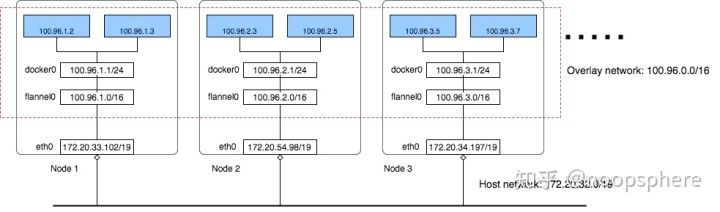

flannel覆寫網路
可以看到有3個node，在多個node上建立一個覆寫網路，子網網段是100.95.0.0/16,然后，最終到容器級別，每個容器在這個網段里面獲取到一個獨立的ip，而宿主機所在的局域網路的網段是172.20.32.0/19
看這兩個網段，就知道，fannel給這個集群創建了一個更大的網路給pod使用，可以容納的主機數量達到65535（2^16）個，
對于每個宿主機，fannel給每個了一個小一點的網路100.96.x.0/24，提供給每個這個宿主機的每一個pod使用，也就是說，每一個宿主機可以有256(2^8)個pod，docker默認的網橋docker0用的就是這個網路，也就是所有的docker通過docker0來使用這個網路，即是說，對于容器來說，都是通過docker0這個橋來通信，和我們平常單機的容器是一樣的（如果你不給創建的容器指定網路的話，默認用的是docker0，參考這篇docker bridge的文章）
那么，對于同一個host里面的容器通信，我們上面說了是通過這個臺宿主機的里面的docker0這個網橋來通信，那對于跨宿主機，也即是兩個宿主機之間的容器是怎么通信的呢？fannel使用了宿主機作業系統的kernel route和UDP（這是其中一種實作）包封裝來完成，下圖演示了這個通信程序：

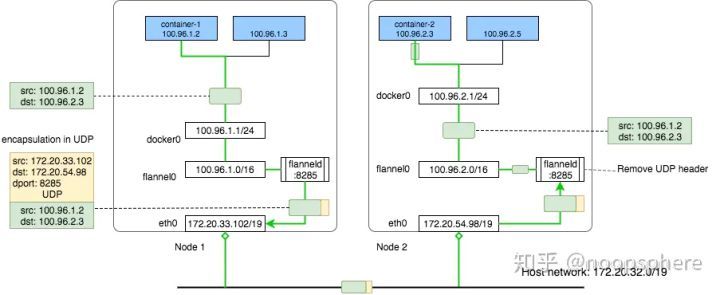

fannel網路中跨宿主機的容器通信
如圖所示，100.96.1.2(container-1) 要和100.96.2.3(container-2)通信，兩個容器分別處于不同的宿主機，
假設有一個包是從100.96.1.2發出去給100.96.2.3，它會先經過docker0，因為docker0這個橋是所有容器的網關， 然后這個包會經過route table處理，轉發出去到局域網172.20.32.0/19. 而這個route table的對應處理這類包的規則又是從哪里來的呢？它們是由fannel的一個守護程式flanneld創建的，
每一臺宿主機都會跑一個flannel的deamon的行程，這個行程的程式會往宿主機的route table里面寫入特定的路由規則，這個規則大概是這樣的，
Node1的route table
admin@ip-172-20-33-102:~$ ip route
default via 172.20.32.1 dev eth0
100.96.0.0/16 dev flannel0 proto kernel scope link src 100.96.1.0
100.96.1.0/24 dev docker0 proto kernel scope link src
100.96.1.1 172.20.32.0/19 dev eth0 proto kernel scope link src 172.20.33.102 圖例的資料包發出去的目標地址是100.96.2.3,它屬于網段100.96.0.0/16,這個目標地址命中第二條規則，也就是這個包會發到flannel0這個設備（dev），這flannel0是一個TUN設備，是在內核里面的一個虛擬網路設備（虛擬網卡），
在內核（kernel）里面，有兩種虛擬網卡設備，分別是TUN和TAP,其中TAP處理的是第二層（資料鏈路層）的幀，而TUN處理的是第三層（網路層）的ip包，
應用程式可以系結到TUN和TAP設備，內核會把資料通過TUN或者TAP設備發送給這些程式，反過來，應用程式也可以通過TUN和TAP向內核寫入資料，進而由內核的路由處理這些發出去的資料包，
那么上面這個flannel0就是一個這樣的TUN設備，這個設備連到的是一個flannel的守護行程程式flanneld
而這個flanneld是干嘛的呢？它可以接受所有發往flannel0這個設備的資料包，然后做資料封裝處理，它的封裝的邏輯也很簡單，就是根據目標地址，找到這個這地址對應的在整個flannel網路里面對應物理ip和埠（這里是Node2對應的物理ip），然后增加一個包頭，增加的包頭里面目標地址為這個實際的物理ip和埠（當然源地址也改成了局域網路的ip），將原來的資料包嵌入在新的資料包中，然后再把這個封裝后的包扔回去給內核，內核根據目標地址去路由規則匹配規則，發現目標地址ip是172.20.54.98,埠是8285. 根據ip匹配不到任何特定的規則，就用第一條default（默認）的規則，通過eth0這個物理網卡，把資料包發給局域網（這里是UDP廣播出去）
當Node2的收到這個包后，然后根據埠8285發現他的目標地址原來是發給flanneld的，然后就直接交給flanneld這程式，flanneld收到包后，把包頭去掉，發現原來目標地址是100.96.2.3，然后就交換flannel0，flannel0把這個解開后的原包交給內核，內核發現它的目標地址是100.96.2.3，應該交給docker0來處理，（圖例里面畫的是直接由flannel0交給docker0，沒有圖示出內核，實際上flannel0是一個TUN設備，是跑在內核的，資料經過它后可以交給內核，由內核根據路由決定進一步怎么forward）
以上就是這個通信的程序，那么這里有一個問題： flanneld是怎么知道100.96.2.3對應的目標地址是172.20.54.98:8285的呢？
這是因為flanneld維護了一個映射關系，每創造一個虛擬的容器ip（分配給容器新ip的時候），它就知道這個容器的ip實際上是在哪臺宿主機上，然后把這個映射關系存盤起來，在k8s里面flanneld存盤的這個映射關系放在etd上，這就是為什么flanneld為什么知道這個怎么去封裝這些包了，下面就是etcd里面的資料的：
admin@ip-172-20-33-102:~$ etcdctl ls /coreos.com/network/subnets /coreos.com/network/subnets/100.96.1.0-24
/coreos.com/network/subnets/100.96.2.0-24
/coreos.com/network/subnets/100.96.3.0-24
admin@ip-172-20-33-102:~$ etcdctl get /coreos.com/network/subnets/100.96.2.0-24
{"PublicIP":"172.20.54.98"} 看上面這個資料，etcd里面存盤的100.96.2.0-24這個網段的容器是放在172.20.54.98這臺宿主機上的，
那么還有一個問題，埠8285又是怎么知道的?
這個很簡單，flanneld的默認監聽的埠就是這個8285埠，flanneld啟動的時候，就監聽了UDP埠8285. 所以發給Node2：8285的所有UDP資料包，flanneld這個行程會直接處理，然后去掉包頭就還原出來原來的包了，還原后交給TUN設備flannel0,由flannel0交給內核，內核根據Node2的路由規則交給docker0（Node2的路由規則和node1是基本上一樣的，除了第三位的網段標識不一樣，一個是100.96.1一個是100.92.2）：
admin@ip-172-20-54-98:~$ ip route
default via 172.20.32.1 dev eth0
100.96.0.0/16 dev flannel0 proto kernel scope link src 100.96.2.0
100.96.2.0/24 dev docker0 proto kernel scope link src 100.96.2.1
172.20.32.0/19 dev eth0 proto kernel scope link src 172.20.54.98 看Node2的這個規則，flannld去掉包頭解出來的原包的目標ip是100.96.2.3,由flannel0交回去給kennel，kennel發現命中第三條規則，所以會把這個包叫給docker0,繼而就進入了docker0這個橋的子網了，接下去就是docker的事情了，參考以前寫的文章，
最后一個問題，怎么配置docker去使用100.96.x.0/24這個子網呢，如果是手工創建容器的話，這個也是非常簡單的，參考以前寫的關于docker bridge的這篇文章，但是在k8s里面，是通過配置來實作的：
flanneld會把子網資訊寫到一個組態檔/run/flannel/subnet.env里
admin@ip-172-20-33-102:~$ cat /run/flannel/subnet.env
FLANNEL_NETWORK=100.96.0.0/16
FLANNEL_SUBNET=100.96.1.1/24
FLANNEL_MTU=8973 FLANNEL_IPMASQ=true docker會使用這個配置的環境變了來作為它的bridge的配置
dockerd --bip=$FLANNEL_SUBNET --mtu=$FLANNEL_MTU 以上，就是k8s如何使用flannel網路來跨機器通信的原理，總體來講，由于flanneld這個守護神干了所有的臟活累活（其實已經是k8s的網路實作里面最簡單的一種了），使得pod和容器能夠連接另外一個pod或者容器變得非常簡單，就像連一個大局域網里面任意以太主機一樣，他們只需要知道對方的虛擬ip就可以直接通信了，不需要自己去做NAT等復雜的規則處理，
那么性能怎么樣？
新版本的flannel不推薦在生產環境使用UDP的包封裝這種實作，只用它來做測驗和除錯用，因為它的性能表現和其他的實作比差一些，

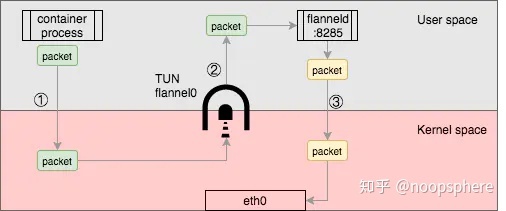

flannel0 利用的TUN設備做包封裝原理
看上面這個圖解，一個upd包需要來回在用戶空間(user space)和內核空間(kennel space)復制3次，這會大大增加網路開銷，
官方的檔案里面可以看到其他的包轉發實作方式，可以進一步閱讀,其中host-gw的性能比較好，它是在第二層去做資料包處理，
