簡介
作者博客主頁：
https://blog.csdn.net/weixin_44578655
該檔案及相關資料系博主參加2020年TI杯大學生電子設計大賽的作品，關聯博客：
https://blog.csdn.net/weixin_44578655/article/details/109020022
資料鏈接（百度網盤）：
鏈接：https://pan.baidu.com/s/1WnXZ1bDB-cs1LRwfiP6rYg
提取碼：iqek

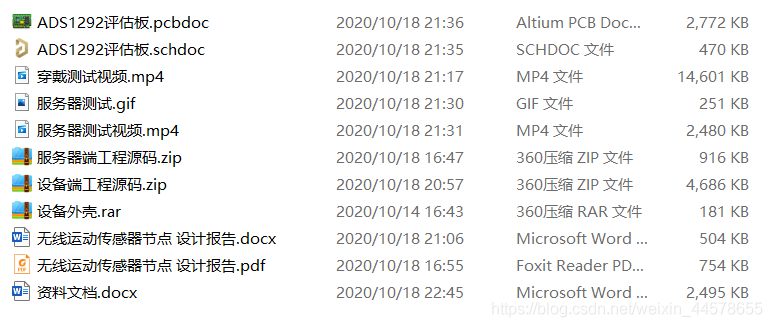

目錄：

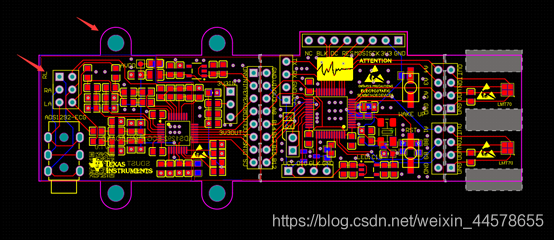

原理圖、PCB
PCB是使用立創EDA繪制的，檔案夾中的AD檔案是從立創EDA匯出的
匯出后邊框和字符可能會有點問題，
推薦使用立創EDA！
由于編輯檔案時，立創EDA的工程還未發布：
可以過段時間查看我的LCEDA開源首頁：
https://oshwhub.com/doee
- ADS1292R心電采集模塊
- STM32F103C8T6最小系統模塊
- LMT70模塊
板子三部分通過跳線帽連接作為一體使用，也可以掰開單獨使用.
單片機的晶振使用的是8M有源晶振，另外晶振可以不用焊，程式默認使用的是內部晶振，
把LMT70的焊盤擴大了，好焊一些，但不知道測溫手觸摸到焊盤會不會有影響，
為了元器件布局緊湊些，沒有留元件字符標號，
服務器端工程原始碼：
服務器端編譯環境為VS2019，語言為C#
如果是初次接觸上位機撰寫，給大家推薦一個基礎入門的上位機設計教程：
https://www.cnblogs.com/liaocheng/p/9144317.html

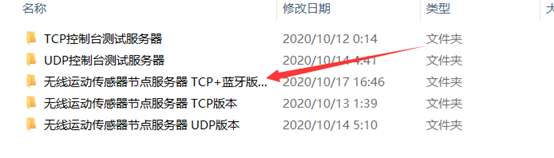

服務器端工程的壓縮包包含多個工程：
最終使用的是上圖箭頭指向的版本，
在上圖的目錄下，有工程生成的exe檔案，可以直接運行
由于時間關系，該版本不完善，切換wifi和藍牙模式時，需要關掉重新打開再切換，
藍牙映射出的串口默認波特率為115200
windows下如何更改藍牙虛擬串口的引數，詳見：
https://blog.csdn.net/px_528/article/details/70782059
TCP模式下的IP地址需要在原始碼中更改，所以如果不打算參考原始碼的話，這個服務器端的軟體是沒法直接使用的（比賽時間緊張，很多細節無法完善）
設備端各模塊
設備端的原始碼我盡量注釋，代碼結構盡量弄清晰一些，也就比賽完這段時間有心情去整理了，

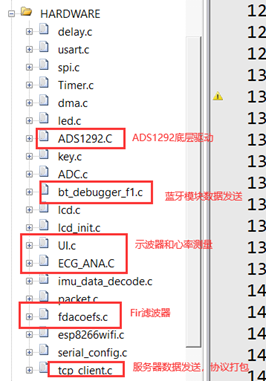

設備端原始碼檔案結構

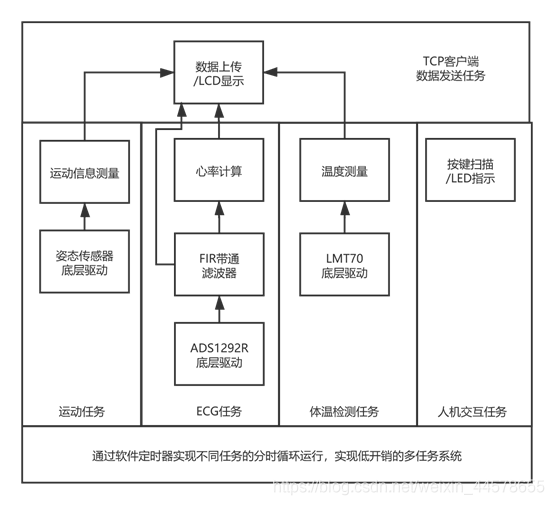

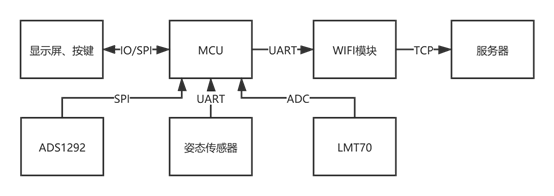

系統框圖：
軟體框架：
這是在報告里寫的，為了高大上一點，就稱作“任務”了，不要被誤導，并不是多任務！
系統所有模塊均運行在main函式的大回圈中，通過軟體定時，實作各個模塊的定時回圈運行，
軟體定時方法，以按鍵掃描舉例：
if(sys_tick - key_tick >= 10)
{
key_tick = sys_tick;
//按鍵掃描、處理等等
}
其中sys_tick是全域變數，每1ms會自增1（通過1ms的定時器中斷精確計數），用于系統運行計時（一般稱為系統時基），有了它可以方便實作軟體定時，
上述代碼實作的效果是，每10ms，if判斷就成立一次，放在大回圈里就可以實作10ms的定時，每10ms掃描一次，可以免去按鍵消抖，同時降低系統運行開銷，
每個模塊的作業基本都采用這種方式實作軟體定時執行，方便設定定時周期，
關于ADS1292模塊
連接線序
VIN—3.3V~5V
3V3—3.3V
GND—GND
DRDY—PA8
CS—PB12
CLK—PB13
DOUT—PB14
SDIN—PB15
其中“3V3”引腳專門為ADS1292模塊的數字部分供電，減少對模擬部分的干擾，
提供兩種選擇：
-

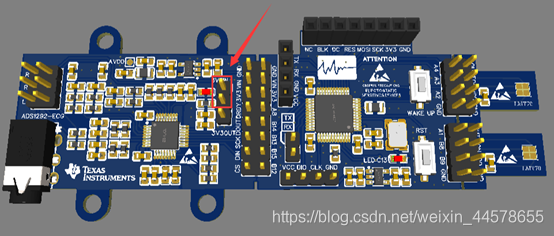

使用外部的3.3V，也就是3V3引腳要接外部的3.3V，同時按圖示使用跳線帽將兩框選引腳短接，
-

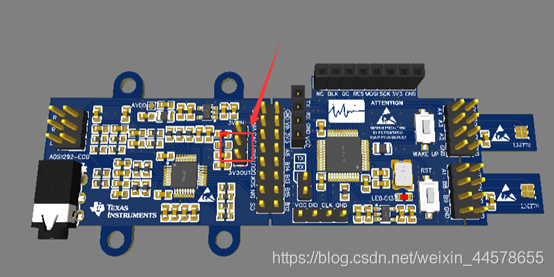

使用系統內部穩壓出來的3.3V，這時候3V3引腳可以不接，需要按下圖接跳線帽，

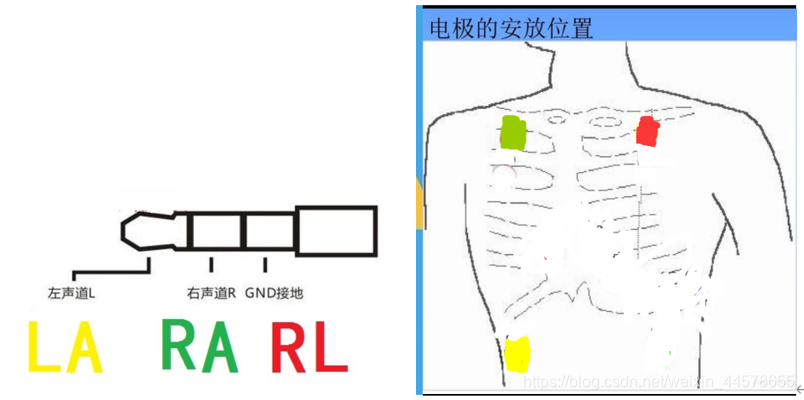

心電電極貼片的位置

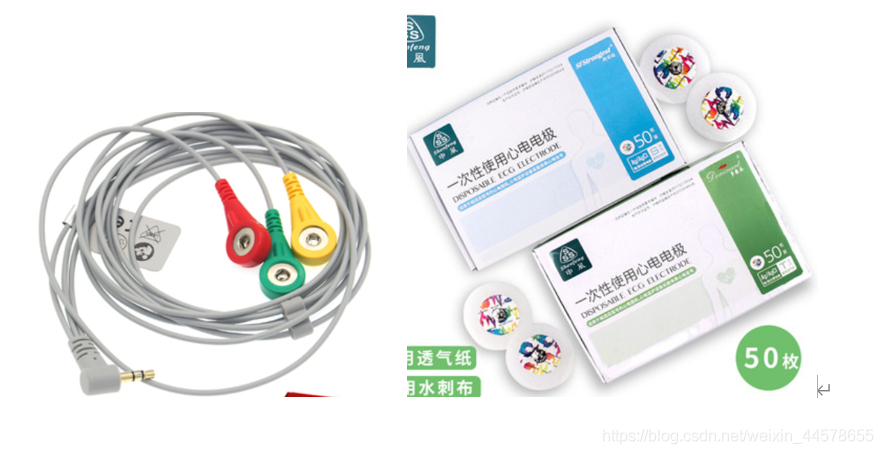

購買下圖這種導聯線的話：
根據顏色，按下圖方式連接，測出的心電波形才是正確的，
關于陀螺儀模塊
陀螺儀模塊部分我使用的是一個冷門的模塊，這個應用只用到pitch軸，因此使用普通的MPU6050就可以，

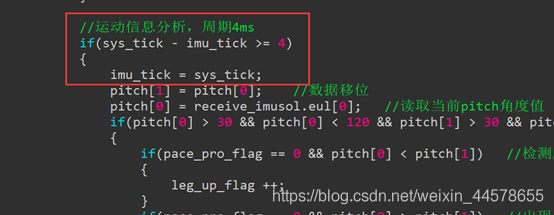

陀螺儀模塊綁在腿上，實作步數測量，詳細內容參見設計報告，
關于藍牙模塊和上位機
藍牙模塊使用HC05
由于系統最初是使用藍牙上位機的，因此工程中保留了藍牙資料發送部分，
配套的藍牙除錯上位機為：
相當好用的一款上位機，在應用市場可以搜索到，界面控制元件可以二次開發，這次電賽有好多做A題的組別都是直接使用的這款上位機，可以說這個APP作者拯救了一大波參加電賽的，
關于LMT70
LMT70可以通過IO口供電，這是手冊推薦的，
使用stm32自帶的12位ADC，加入均值濾波后資料挺穩的，
關于esp8266
模塊的具體型號為esp8266-01s，初始化部分主要為AT指令配置wifi和服務器等，

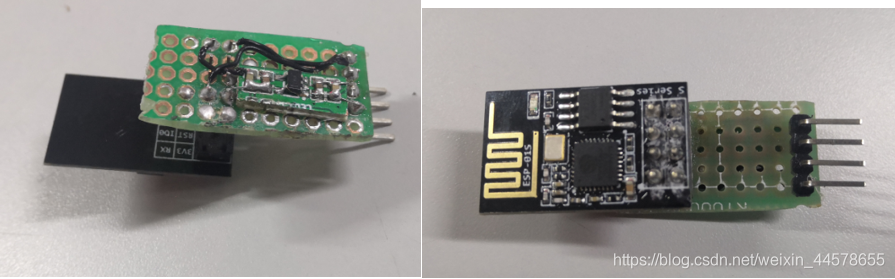

esp8266是后期改的，由于板子上原來沒有留介面，就只能用藍牙的介面了，兩個模塊的供電電壓不太一樣（藍牙：3.6-6，esp8266：3.3V），因此加了一塊洞洞轉接板，板上有穩壓模塊（不能用AMS1117，由于系統供電是鋰電池3.7-4.2V，而1117要求壓差比較大，必須使用低壓差LDO才可以正常輸出3.3V，這里使用的是TPS73233DBVR）
關于螢屏

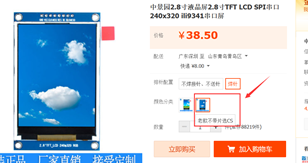

鏈接：
https://item.taobao.com/item.htm?spm=a1z10.5-c-s.w4002-22419023648.11.103e497cFxRZgy&id=526022333035
選“老款不帶片選CS”
這種SPI驅動的LCD重繪速度還可以，至少心電波形的實時顯示還是可以滿足的，
店家提供stm32部分的原始碼，設計PCB的時候也是按照螢屏例程中的引腳定義來的（使用硬體SPI），
設備外殼
外殼使用solidworks繪制，材質：亞克力、銅柱，設備：雕刻機、手，

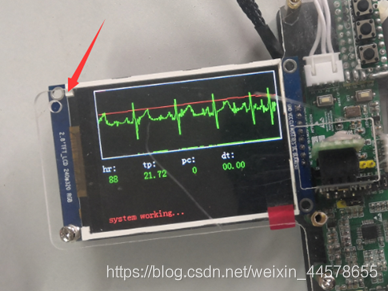

最后一天時間比較急，手殘把螢屏的安裝孔畫錯了，也能湊合裝，
設計報告
設計報告我們抽出整整一天來寫的，真實反映了作品內容，報告上的相關方案也是實際采用的方案，
word版本的設計報告包含了Fir濾波器理論計算部分（pdf版本是最終提交的版本不含這部分），隊友這塊的理論分析寫的超認真，但由于最后超頁數了，提交之前被我一刀砍了，
制作成本
ADS1292R：30rmb左右一片
stm32f103c8t6: 10rmb
LMT70：10（不好焊） （自己做就別用這個玩意兒啦，換成NTC也可以）
其他元件<30rmb
螢屏：加郵費46
鋰電池+充電模塊等：< 15rmb (3.7V小電池就行)
藍牙/WIFI模塊：<15rmb
陀螺儀模塊：如果使用MPU6050的話，5rmb就可以買到
導聯線：加郵費30
心電電極：20
總共200rmb左右，相比電賽期間某寶動輒300+的單獨心電模塊真是智者見智了，
