背景
忙完了一眾雜事，終于可以開始Eclypse Z7板子的上手之旅，本文進行了Eclypse Z7 + Zmod ADC 1410基礎環境的搭建，在看官方教程的時候感覺思維混亂，不知道從何下手，所以記錄下搭建程序中的所知所見所聞所感，為自己理一個思路，
軟硬體平臺
作業系統：windows10
軟體平臺：vivado2019.1 SDK開發套件
硬體平臺：Digilent Eclypse-Z7 Zmod開發套件
思路
對于一個zynq板子的工程，一般來說我們是要需要使用vivado來搭建完FPGA部分的工程，然后再轉到SDK進行開發的，本文就來著手Eclypse-Z7 + Zmod ADC 1410 的vivado基礎環境搭建，
vivado 工程
Eclypse-Z7 + Zmod ADC 基礎工程構建
①使用 git bash 軟體下載所需要的檔案
注：git bash是我常常使用的git工具，當然你也可以使用其他的，
打開該軟體，在命令列使用cd指令，cd到你想存放這些檔案的目錄下，輸入：
git clone --recursive https://github.com/Digilent/Eclypse-Z7 -b zmod_adc/master
注：–recursive引數的意思就是下載該專案以及該專案中包含的其他專案，不加這個引數的話是不包含其他專案的，只有個檔案夾，里面是空的，
*例：
假如你想把該專案存放到 D:\Store1目錄下，就執行cd D:\Store1，然后執行git陳述句

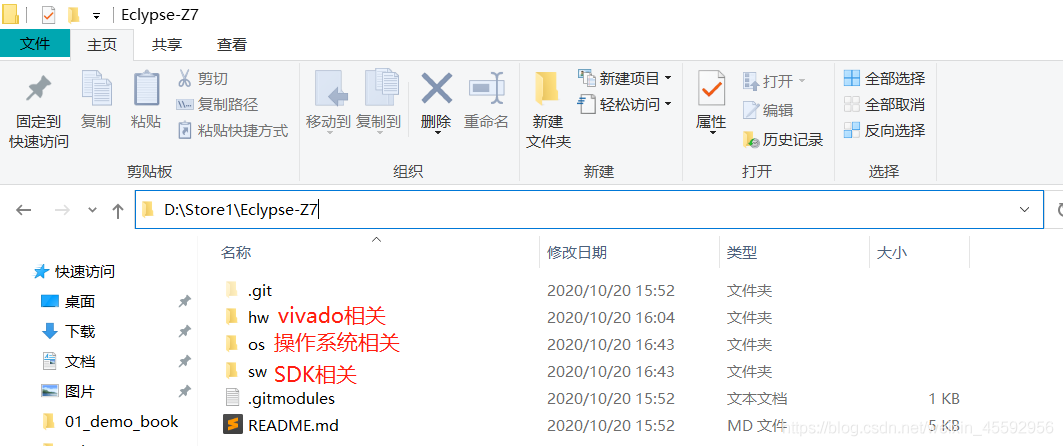

下載結束后，Digilent/Eclypse-Z7 Github專案的目錄結構如下：
注：該專案官方僅在vivado2019.1套件上驗證通過，
Digilent/Eclypse-Z7 存盤庫簡要說明：
hw：vivado專案的構建相關，
os：Petalinux專案相關，
sw：SDK作業區相關，
③通過腳本構建Eclypse-Z7+ZmodADC的vivado工程

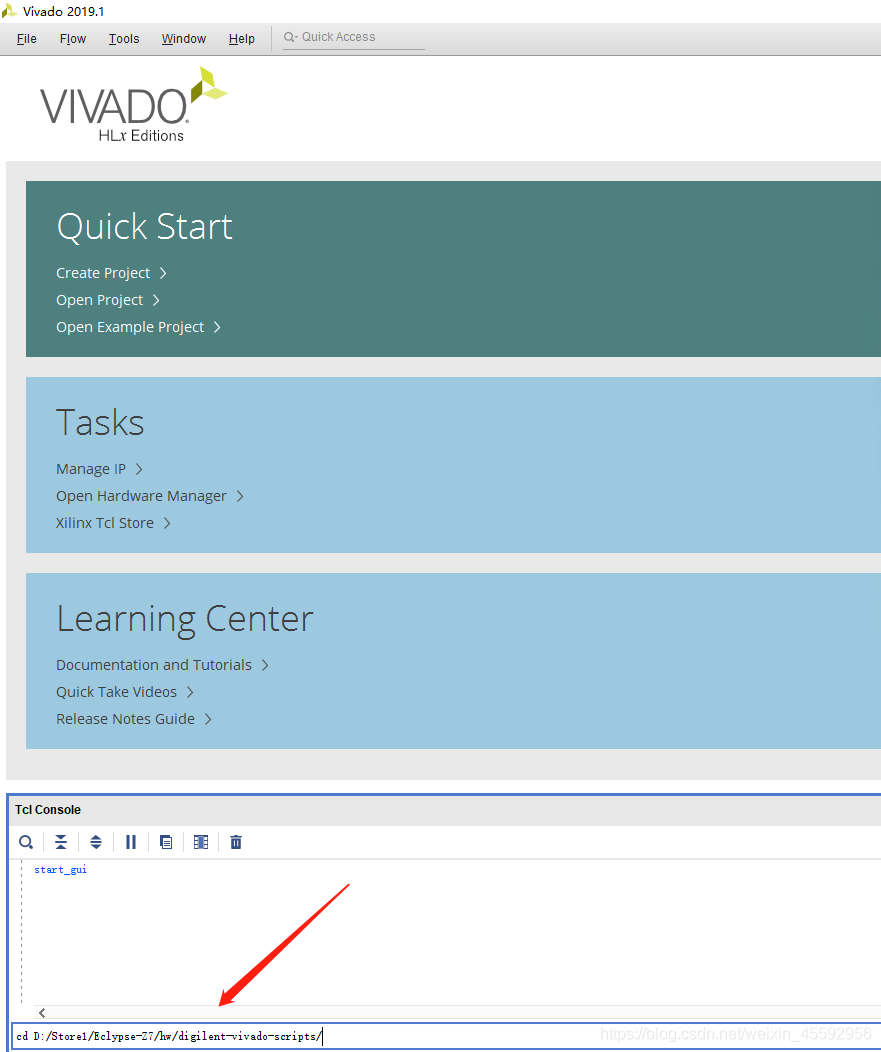

打開vivado，在Tcl處輸入
cd <上一步下載的github專案存放的目錄>/Eclypse-Z7/hw/digilent-vivado-scripts/
比如我的github專案存盤在D:/Store1/目錄下，就執行
cd D:/Store1/Eclypse-Z7/hw/digilent-vivado-scripts/
然后執行專案構建腳本 digilent_vivado_checkout.tcl，在Tcl輸入下述陳述句
source ./digilent_vivado_checkout.tcl

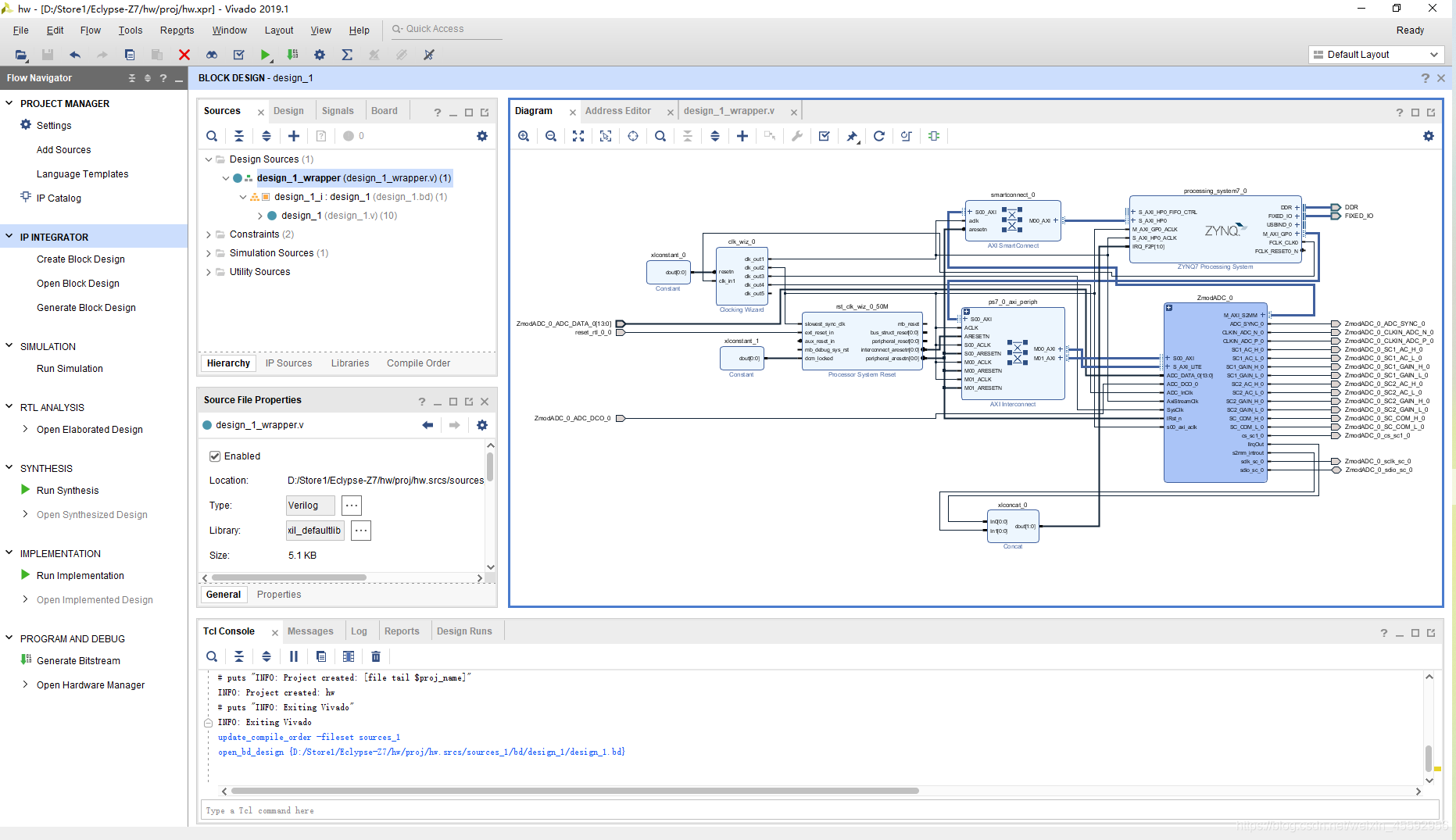

回車執行，接下來等待工程構建結束即可，當工程構建成功時，如下圖所示，工程名字默認為hw，工程存放在 \Eclypse-Z7\hw\proj 目錄下，
至此，Eclypse-Z7 + Zmod ADC 1410 在vivado下的基礎專案構建完成，之后即可對該工程根據自己的需求進行修改，
參考相關
1.ZmodADC1410 Library User Guide
鏈接: https://reference.digilentinc.com/reference/zmod/zmodadc/zmodadc1410libraryuserguide
2.Github：Digilent/Eclypse-Z7 存盤庫
鏈接: https://github.com/Digilent/Eclypse-Z7
