模擬信號帶寬W=高頻-低頻

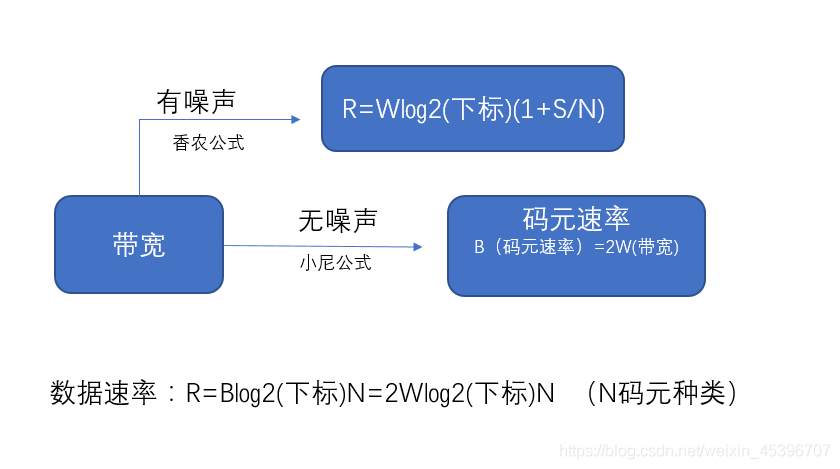

數字信號帶寬分為兩種：
- 無噪聲：B（碼元速率）=2W(帶寬)
- 帶寬固定：提升單位資訊量
- 資訊量n=㏒2(下標)N
- 資料速率：R=B㏒2(下標)N=2W㏒2(下標)N （N碼元種類）
- 有噪聲
- 香農定理：C=W㏒2(下標)(1+S/N) (C資料速率，W帶寬，S信號平均功率，N噪聲平均功率，S/N信噪比)
- 信噪比1dB=10lg（S/N） 20dB(S/N=100) 30dB(S/N=1000) 幾十dB就代表信噪比幾個0

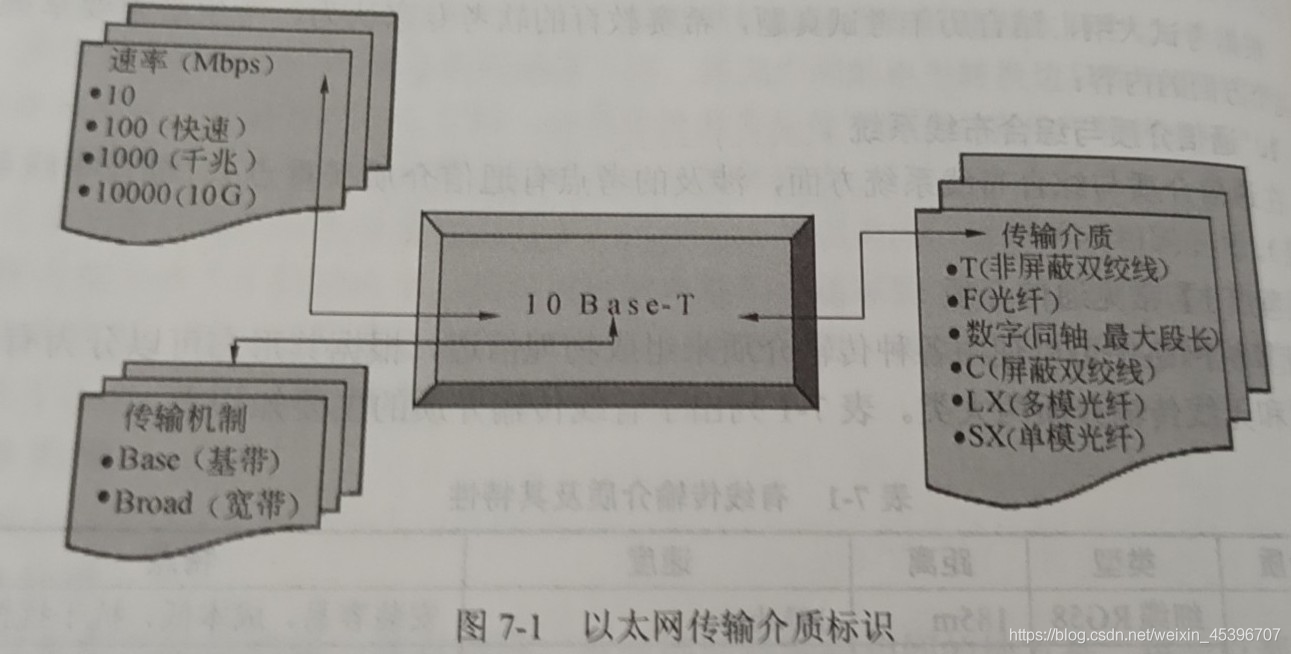

傳輸介質：
| 傳輸介質 | 型別 | 距離 | 速度 | 特點 |
|---|---|---|---|---|
| 同軸電纜 | ||||
| 屏蔽雙絞線 （STP） | 3類/5類 | 100m | 16/100Mbps | 便宜 |
| 無屏蔽雙絞線 （UTP） | 3/4/5 /超5/6 | 100m | 16/20/100/155/200Mbps | |
| 光纖 | 多模 | 550m | 100~1000Mbps | |
| 單模 | 5km | 1~10Gbps | 單身美女高貴 |
模擬信道調制：
| 調制技術 | 名稱 | 碼元種類 | 位元位 |
|---|---|---|---|
| ASK | 幅度鍵控 | 2 | 1 |
| FSK | 頻移鍵控 | 2 | 1 |
| PSK | 相位鍵控（2相調制） | 2 | 1 |
| DPSK | 4相鍵控調制 | 4 | 2 |
| QPSK | 正交相移鍵控 | 4 | 2 |
調制技術：
ASF：用恒定的載波表示一個數
FSK：載波頻率（fc）附近的兩個頻率表示不同值，fc為中間值
PSK：載波的相位偏移來表示資料位，抗干擾性好
最常見的脈沖編碼調制技術（PCM），簡稱脈碼調制：
- PCM要經過取樣、量化、編碼三個步驟
多路復用技術：
- FDM：頻分
- TDM：時分
- WDM：波分
差錯控制技術：
- 奇偶校驗：只檢錯不糾錯
- 海明校驗：
- 碼距d
- 查出多少位錯誤《=碼距-1
- 可以糾正多少位錯誤<碼距/2，若要能糾正n個錯誤，碼距至少為2n+1
- n個資料位和k冗余校驗位，則2^k-1>=n+k
- CRC校驗：回圈冗余校驗碼
曼徹斯特碼：由低電平到高電平的電平轉換表示0，高到低電平轉換代表1 編碼效率：50%
差分曼徹斯特碼：在曼徹斯特碼的基礎上加上遇0翻轉，遇1不變 編碼效率：50%
備注：
- 通訊換算：1G=1000M
- 存盤換算：1G=1024M
- 信道延遲：電纜信道延遲 200m/us 200Km/ms,200000K/s，1s=1000ms，1s=10^6us
- 衛星信道延遲：270ms
