引言：隨著技術的發展，無線接入網RAN不斷演進出各種形態，C-RAN、D-RAN則是當前主流代表性的基站形態，
文章目錄
- 1、什么是D-RAN？
- 2、從D-RAN到C-RAN
- 3、C-RAN網路演進
- 3.1 RRU拉遠
- 3.2 BBU集中
- 3.3 BBU虛擬化
- 4、5G中RAN物理結構
1、什么是D-RAN？
?RAN（Radio Access Network）即無線接入網，我們一般都以基站直接代指整個無線接入網，因此從基站的角度來看各種不同的RAN其實是基于基站發展的不同階段演化出的不同形態，
?基站一般可分為三部分：BBU（基帶處理單元）、RRU（射頻拉遠單元）和天線，
?在1G和2G時代，BBU，RRU和供電單元等設備是放在一個柜子里的；到了3G時代，提出了分布式基站，也就是將BBU和RRU分離，RRU甚至可以掛在天線下邊，不必與BBU放在同一個機柜里，這就是D-RAN（分布式無線接入網），

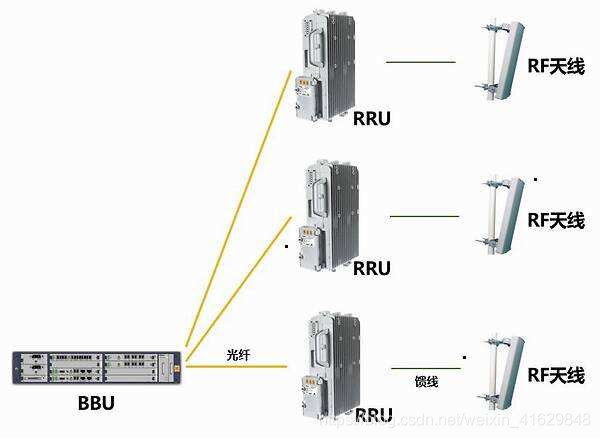

?4G基站基本上延續了3G的D-RAN結構；BBU單獨放在機柜中，RRU和天線掛在鐵塔上；也就是當前最主流的接入網形態，如下所示：
一文讓你徹底了解LTE基站
2、從D-RAN到C-RAN
?隨著網路的演進和技術的發展（主要是運營商維護成本太高），C-RAN接入架構應運而生，
?C-RAN（Centralized RAN）集中化無線接入網；繼續采取BBU和RRU分離的方案，但是RRU無限接近于天線，這樣大大減少了通過饋線（天線與RRU的連接）的衰減；同時BBU遷移并集中于CO（中心機房），形成BBU基帶池；而CO與RRU通過前傳網路連接，這樣非常有利于小區間協同作業，

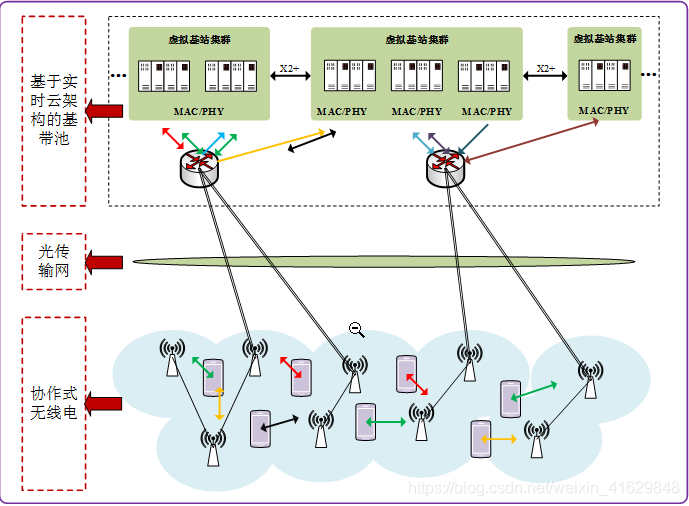

?C-RAN是基于集中化處理、協作無線電、實時云計算的綠色無線接入網架構，其基本思想是通過充分利用低成本高速光傳輸，直接在遠端天線與集中化的中心節點間傳遞無線信號，以構建覆寫上百個基站服務區域，甚至上百平方公里的無線接入系統，C-RAN架構適用于協同技術，能夠減少干擾，降低功率，提升頻譜效率，實作動態智能化組網，有利于降低成本，便于維護和減少運營支出，目前的研究內容包括C-RAN的架構和功能，如BBU基帶池、RRU(射頻拉遠模塊)介面定義以及基于C-RAN的更緊密協作(如基站族、虛擬小區等)，

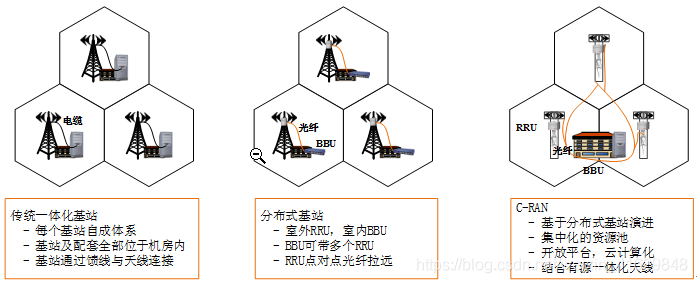

?如下圖所示為不同接入架構形態的對比：
?可以看出，C-RAN是對分布式基站的進一步演進，將BBU處理資源集中化、開放化和云計算化為資源池，通過高帶寬低時延的光纖或光傳輸網連接遠端無線射頻單元，每個BBU能連接10-100個RRU，
基于C-RAN的組網架構，使其具有如下優勢：
無線性能方面
- BBU集中化使得BBU之間的延遲大大降低，確保了小區的邊緣吞吐率
- RRU到用戶的距離大大縮短，從而降低了發射功率；（這意味著用戶終端電池壽命的延長和無線接入側功耗的降低）
- RRU到用戶的距離大大縮短，從而降低了發射功率；（這意味著用戶終端電池壽命的延長和無線接入側功耗的降低）
- 所有基站共享一個基帶池，處理資源得到最優利用，
成本方面
- 機房數量、站址配套、站址租賃等費用大幅度降低，節省了建設和運營成本；
- 無線側管理趨于統一，削減了擴容與升級成本，
3、C-RAN網路演進
?C-RAN架構也在不斷演進，主要是成本和技術的原因；現網大量使用D-RAN，改成C-RAN需要成本，并且C-RAN許多技術也不夠成熟，無法一步到位，
3.1 RRU拉遠

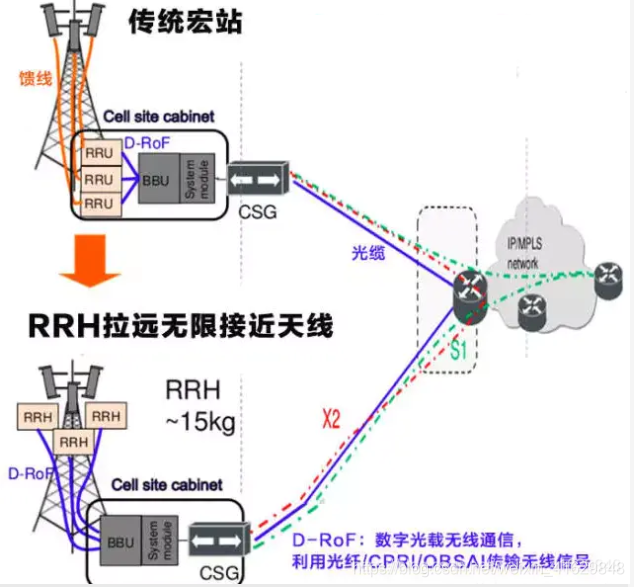

?RRU拉遠是根據建網需求在某地建站時不再在站址建設BBU機房，而是通過附近其他站點（信源站點）機房拉出光纖到本站的方式組網，
?這是對D-RAN改造最少的方式，兼顧了成本和效率，技術上也較成熟，
RRH：和RRU是一個東西，都是射頻單元，不過RRH一般用于室內，
D-RoF：數字光載無線通信；指RRU到BBU之間的傳輸，一般利用光纖進行回傳，
CSG：基站側網關，這個設備主要是用于承載網層面，最終將資訊傳回IP/MPLS網路，
3.2 BBU集中

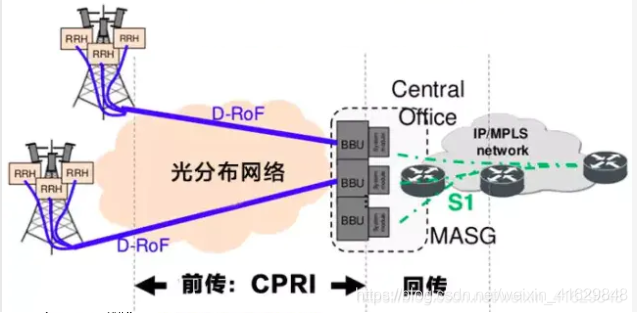

?BBU集中是RRU拉遠的進一步演進，更加強調BBU的集中部署，中心機房將部署更多的BBU，形成BBU池，可以支持更多站點，
?從RRU到BBU之間的傳輸叫做“前傳”，一般采用CPRI/eCPRI介面；這一部分通常使用光纖進行傳輸，有時間我們再聊聊“前傳、中傳、回傳以及對應介面等”內容，

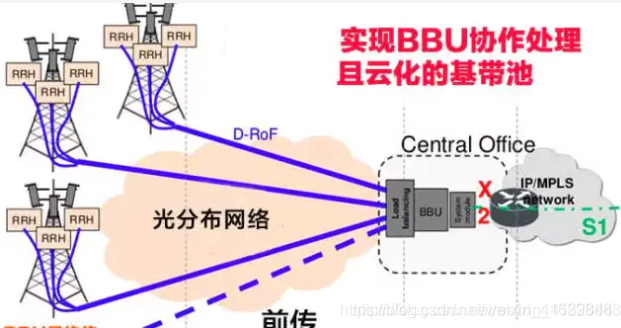

3.3 BBU虛擬化
?BBU虛擬化意味著不需要專用的BBU基帶處理單元，使用通用服務器就可以虛擬出BBU來完成大部分的BBU日常功能處理，這種虛擬化的方式簡化了網路管理，并使得資源池和無線資源得到了有效協調，
4、5G中RAN物理結構
?5G中對BBU進行了拆分，引入了分布單元DU和集中單元CU的概念，使得RAN組網方式能夠更加靈活，5G中RAN并不是只有C-RAN架構，D-RAN也在大量的使用，特別是早期部署的時候，
?DU和CU的布放決定著接入網架構；根據對DU和CU的功能劃分以及對4G網路的繼承，一般DU分布單元都是放在BBU盒中，CU可放在BBU盒中或通過虛擬化實作，
CU：集中單元，非實時的慢速處理模塊（比如切換、RRC連接管理），Non Realtime；這個模塊有可能進行集中云化，
DU：分布單元，實時的快速處理模塊（比如編解碼、快速調度），Realtime， 這部分功能很難云化，仍然放在接近站點的位置
?所以前面關于C-RAN的演進并不完全對應5G的RAN架構（有相同也有差異），這里將5G的接入網架構劃分為4類：
-
CU非云化的D-RAN
CU 和DU 都放在BBU盒子中，放在站點， 這就是我們最熟悉的3G/4G的基站形態，也就是RRU+BBU(含CU和DU)；這種方式就是傳統的D-RAN，強調基帶和射頻模塊的分離布放， -
CU非云化的C-RAN
CU 和DU 都放在BBU盒子中，BBU盒子找個機房，集中堆放，達到節約空間、機房設施，同時還能讓集中堆放的BBU資源共享，相互協同，這種方式就是傳統的C-RAN，強調BBU的集中部署， -
CU云化的D-RAN
DU 都放在BBU盒子中，CU 部分通過云化方式實作（在資料中心通過虛擬化NFV技術實作），這就是CU的云化，而BU的BBU盒子繼續放置在站點的方式就是CU云化的D-RAN， -
CU云化的C-RAN
CU通過虛擬化部署在資料中心，DU的BBU盒子集中放置的函式就是云化的C-RAN，
個人能力水平有限，如有不足之處，望海涵，
-
