Android專案結構分析

作者：阿濤
CSDN博客主頁：https://blog.csdn.net/qq_43313113

一、檔案系統結構

1、專案配置清單檔案夾 manifests

每個Android專案都有一個名為AndroidManifest.xml的檔案，包含了Android系統運行前必須掌握的相關資訊，如應用程式名稱、圖示、應用程式的包名、組件注冊資訊和權限配置等，

2、源程式檔案夾Java

Android以Java作為編程語言，因此其程式檔案以.java作為擴展名，Java程式檔案位于src檔案夾的某個包內，

3、資源程式檔案夾res

在Android專案中，有字串、位圖、布局等資源，可以將其劃分為三種型別：XML檔案、位圖（影像）檔案、raw（聲音）檔案，

在Android專案中，有兩個用于存放資源檔案的檔案夾，分別為res和assets，其中，res檔案夾內的資源檔案最終被打包到編譯后的.java檔案中，res檔案夾內不支持深度的子目錄；assets檔案夾中的資源檔案不會被編譯，而是直接打包到應用中，assets檔案夾支持任意深度的子目錄，res檔案夾內的資源檔案可以通過R資源類訪問，而assets檔案夾內的資源檔案則不能，

①布局檔案夾res/layout

布局檔案夾res/layout用來存放擴展名為.xml的布局檔案，由某種布局管理器管理的若干控制元件物件組成，供Activity組件使用，

②值檔案夾res/values

值檔案夾res/values里的strings.xml是非常重要的檔案，通常存放著布局檔案中控制元件物件的屬性值，

③軟體設計的國際化

國際化是指在軟體設計程序中將特定語言及區域脫鉤的程序，當軟體移植到不同的語言及區域時，軟體本身不需要做任何的修改，
Android SDK并沒有提供給專門的API來實作國際化，而是通過對不同的資源檔案進行不同的命名來達到國際化的目的 ，

比如控制元件值來源于檔案res/values/strings.xml，通過鍵名hello來參考，就是符合國際化的做法，如在布局檔案中，定義文本框控制元件的代碼：

<TextView ...android:text="@string/hello" />

如果不通過參考字串變數的方式，而是直接把字串常量寫在TextView控制元件的android:text屬性后，這種寫法對程式運行沒有任何影響，只是不符合國際化的做法，其代碼如下：

<TextView ...android:text="字串常量" />

④影像檔案夾res/drawable

每個Android應用專案都有一個圖示，默認使用的圖示檔案是ic_launcher是一個綠色的機器人，檔案格式是.xml，存放在檔案夾res/mipmap里，

更改Android應用默認圖示的兩種方法：
（1）右擊mipmap→New→Vector Asset→Clip Art，
（2）先將.png格式的檔案，復制到檔案夾res/drawable中，然后通過R檔案參考該影像檔案，

⑤聲音檔案夾res/raw

專案使用的音頻檔案，通常存放在res/raw檔案夾里，

二、創建多模塊

在Android Studio開發中，有時希望把多個相關聯的應用集合在一個專案里，使用Android Studio提供的多模塊功能可以做到這一點，

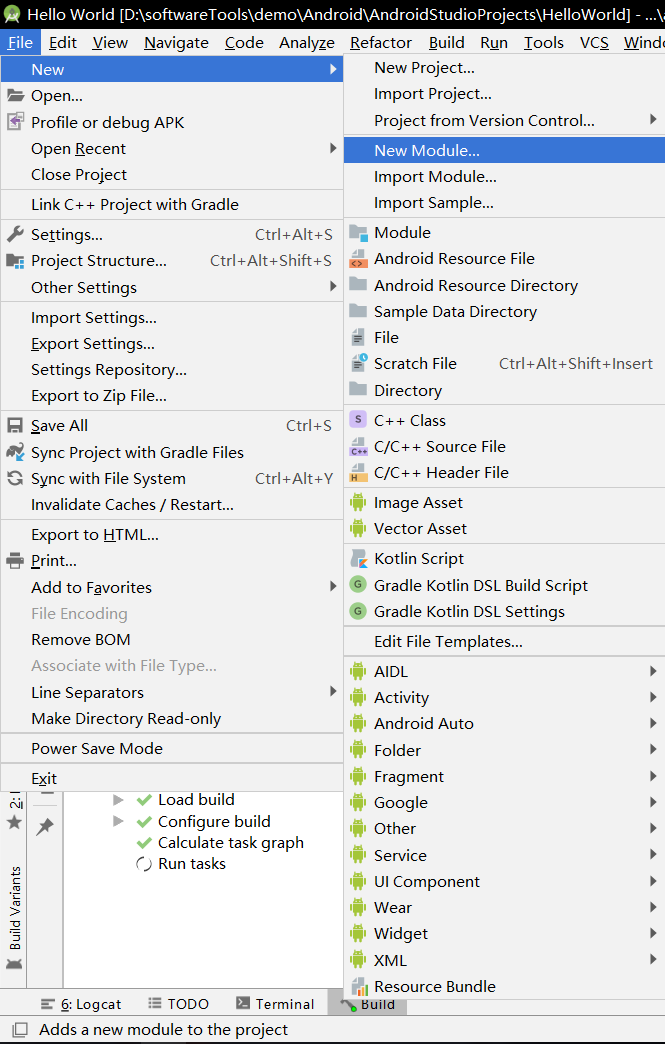

在一個已經創建好的專案里，創建一個新模塊的操作方法是：File→New→New Module，創建New Module的方法與創建專案的步驟基本相同，只是New Module的名稱取代了專案名稱，

創建專案時，自動生成的app實質上就是一個Module，它會呼叫后來創建的Module，在工具列里，可以選擇不同的Module單獨進行除錯和安裝，

三、Android應用程式的基本組成

根據Android應用程式的功能，組件可劃分為四類核心組件：Activity、Service、BroadcastReceiver和ContentProvider，Android四大組件都需要在專案清單檔案中使用相關標簽進行注冊，

1、Activity組件與視圖View

Activity負責用戶界面的設計，是Android最重要的組件，Activity用戶界面框架采用MVC模式（Model View Controller），控制器負責接受并回應程式的外部動作，通過視圖反饋應用程式給用戶的資訊（UI界面反饋），模型是應用程式的核心，用于保存資料和代碼，Activity組件在清單檔案中使用標簽注冊

2、Service組件

Service是Android提供的無用戶界面、長時間在后臺運行的組件，Android提供了許多系統服務程式，Service組件在清單檔案中使用標簽注冊，

3、BroadcastReceiver組件

在Android系統中，當有特定事件發生時就會產生相應的廣播，如開機啟動完成、收到短信、電量改變、網路狀態改變等，

BroadcastReceiver（廣播接收者）接收來自系統或其他應用程式的廣播，并做出回應，BroadcastReceiver沒有UI界面，在清單檔案中使用標簽注冊，

4、ContentProvider組件

ContentProvider組件可以在無須了解資料來源、路徑的情況下，對共享資料進行查詢、添加、洗掉和更新等操作，ContentProvider組件在清單檔案中使用標簽注冊，

5、Application、Context和Intent

①應用物件Application

當Android程式啟動時系統會創建一個Application型別的物件，用來存盤系統的一些資訊完成資料傳遞、共享和快取等操作，Application物件的生命周期是整個程式中最長的，等于這個程式的生命周期，且是全域的、單例的，即在不同的Activity和Service中獲得的物件都是同一個物件，

②背景關系物件Context

Activity和Service都是Context的子類，通過Context提供的方法getApplicationContext()就能獲得Context物件，通過Intent物件，Activity組件之間可以相互呼叫，實作有引數傳遞或回傳值的呼叫，

BroadcastReceiver和ContentProvider并不是Context的子類，其所持有的Context都是由其他組件傳遞過來的，在Activity和Service組件里發送廣播，均需要使用Intent物件，

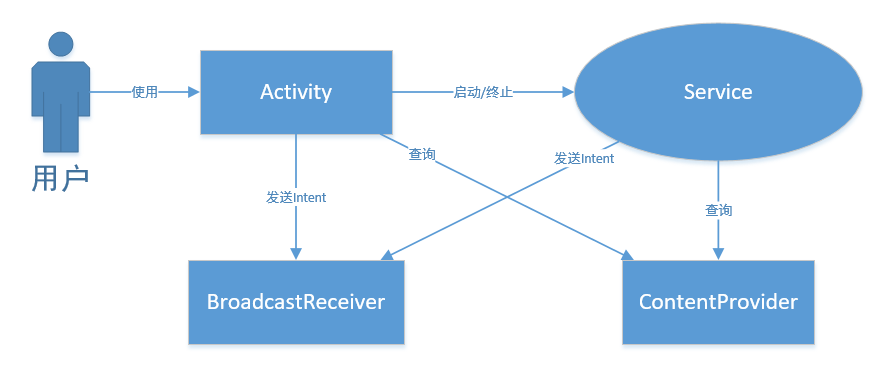

Android組件及通信機制如下圖：

③意圖物件Intent

Intent是一種輕量級的行程間通信機制，讓跨行程組件通信和發送系統廣播成為可能，組件Activity、Service和BroadcastReceiver都是通過訊息機制被啟動（激活）的，其使用的訊息就封裝在物件Intent里，

Content是一個抽象類且是Activity的超類，提供了startActivity()方法，并以Intent物件作為引數，用于實作表單的跳轉，

在Android中，呼叫其他應用的動作名稱由眾多的類提供，也可以自定義，Android系統提供的常用意圖動作名稱如下表：

6、Android應用程式的應用入口

在一個Android應用程式開始運行的時候，會單獨啟動一個行程（Process），默認情況下，這個應用程式的所有組件都會運行在這個行程里，

一個Android應用程式通常由多個Activity組成，但只有一個主Activity，在專案清單檔案中使用標簽注冊主Activity時，還需要內嵌、和標簽，以此說明該Activity為應用程式的入口，以下代碼是定義一個MainActivity.java為應用的主Activity代碼：

<activity
	android:name="packname.MainActivity"
    android:label="@string/app_name">
	<intent-filter>
		<action android:name="android.intent.action.MAIN" />
		<category android:name="android.intent.category.LAUNCHER" />
	</intent-filter>
</activity>

例：呼叫系統提供的撥號程式

系統撥號程式可以理解為系統預先定義的一個Activity，通過Intent物件去激活，步驟如下：
（1）在專案的布局檔案里，添加一個名為call_btn的Button控制元件
（2）在MainActivity程式的onCreate()方法里，添加如下代碼：

//先找控制元件，后設定監聽器（使用匿名內部類創建監聽器物件）
findViewById(R.id.call_btn).setOnClickListener(new View.OnClickListener(){
    @Override
    public void onClick(View v){
        //創建意圖物件
        Intent intent = new Intent();
        //呼叫系統的界面程式
        intent.setAction(Intent.ACTION_VIEW);
        //intent.setAction(Intent.ACTION_DIAL); //呼叫系統的撥號程式
        //根據資料型別打開相應的Activity（撥號程式）
        intent.setData(Uri.parse("tel:10086"));
        startActivity(intent);
    }
});

四、Android Studio專案除錯

1、主動除錯（Toast與Logcat）

（1）Toast

android.weiget.Toast類用于實作訊息提醒，其資訊在顯示幾秒后自動消失，只能以程式代碼的方式設計，

Toast的靜態方法makeText(Context,CharSequence,int)用于創建一個Toast物件，三個引數分別為：
①背景關系物件，表示在哪個Activity里顯示
②要顯示的字串資訊
③顯示的時長，可使用類常量Toast.LENGTH_LONG或Toast.LENGTH_SHORT，也可使用以毫秒為單位的正整數

通常先使用makeText()方法創建一個Toast物件，再使用show()方法顯示某個Activity，在使用show()前，可以使用setGravity(int,int,int)方法設定顯示位置，如果不設定，則默認出現在手機螢屏偏下的位置，

Toast.makeText(this,"顯示資訊",Toast.LENGTH_LONG).show(); //this表示當前Activity的背景關系

（2）Logcat

Android系統運行應用程式時會產生一些日志(Log)資訊，按照級別從低到高的順序劃分為Verbose（詳細）、Debug（除錯）、Information（資訊）、Warning（警告）和Error（錯誤）等不同級別，

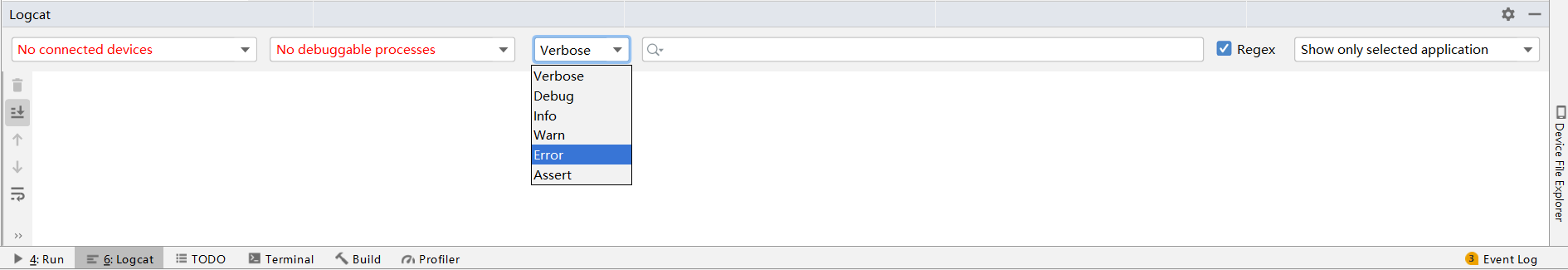

如果Android程式運行時閃退，則表明程式遇到了致命的錯誤，打開Logcat控制臺，選擇日志級別為Error，可獲取錯誤資訊，也可以通過查看Run控制臺，找到出錯的原因，

Log是一個Android類，提供了產生不同級別日志資訊，方法有v(string,string)、d(string,string)、i(string,string)、w(string,string)、e(string,string)，其中第一個引數是用戶自定義方便篩選的標簽，第二個引數是需要輸出的資訊，

2、動態除錯

在Android Studio環境中，也可以通過設定斷點、檢查變數值的方式來檢查錯誤，適用于程式錯誤的快速精確定位，

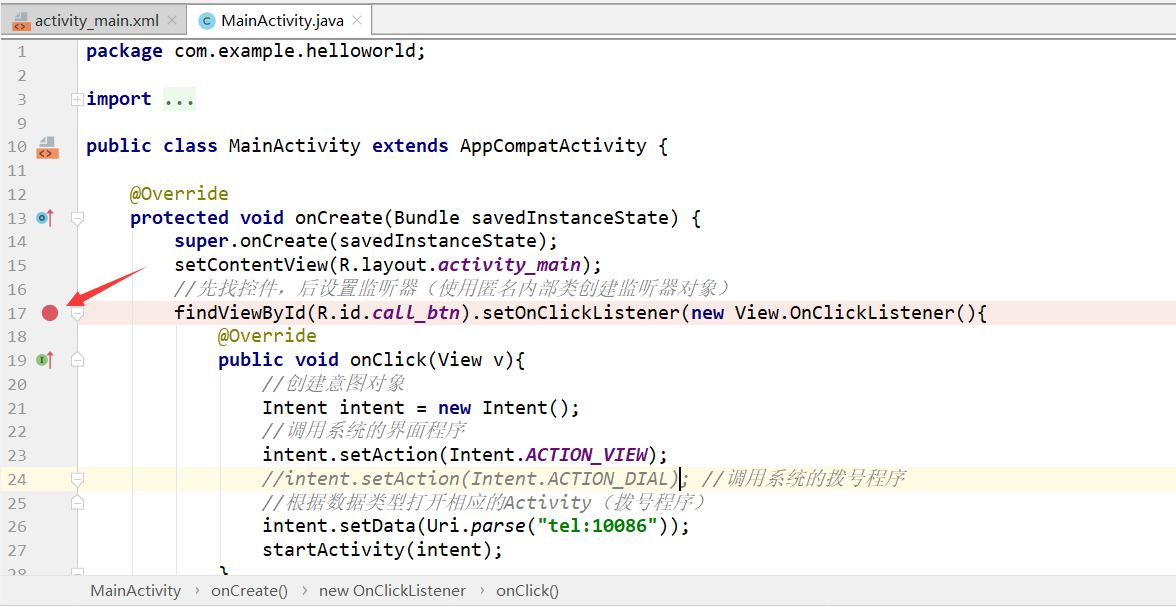

單擊某行行號陰影區域即可設定斷點，將產生一個斷點標記，再次點擊可以取消，

點擊工具列上的爬蟲圖示，將以Debug方式運行程式，在各個斷點處暫停程式運行并顯示記憶體變數值，單擊向下圖示，可以以單步方式運行程式，
