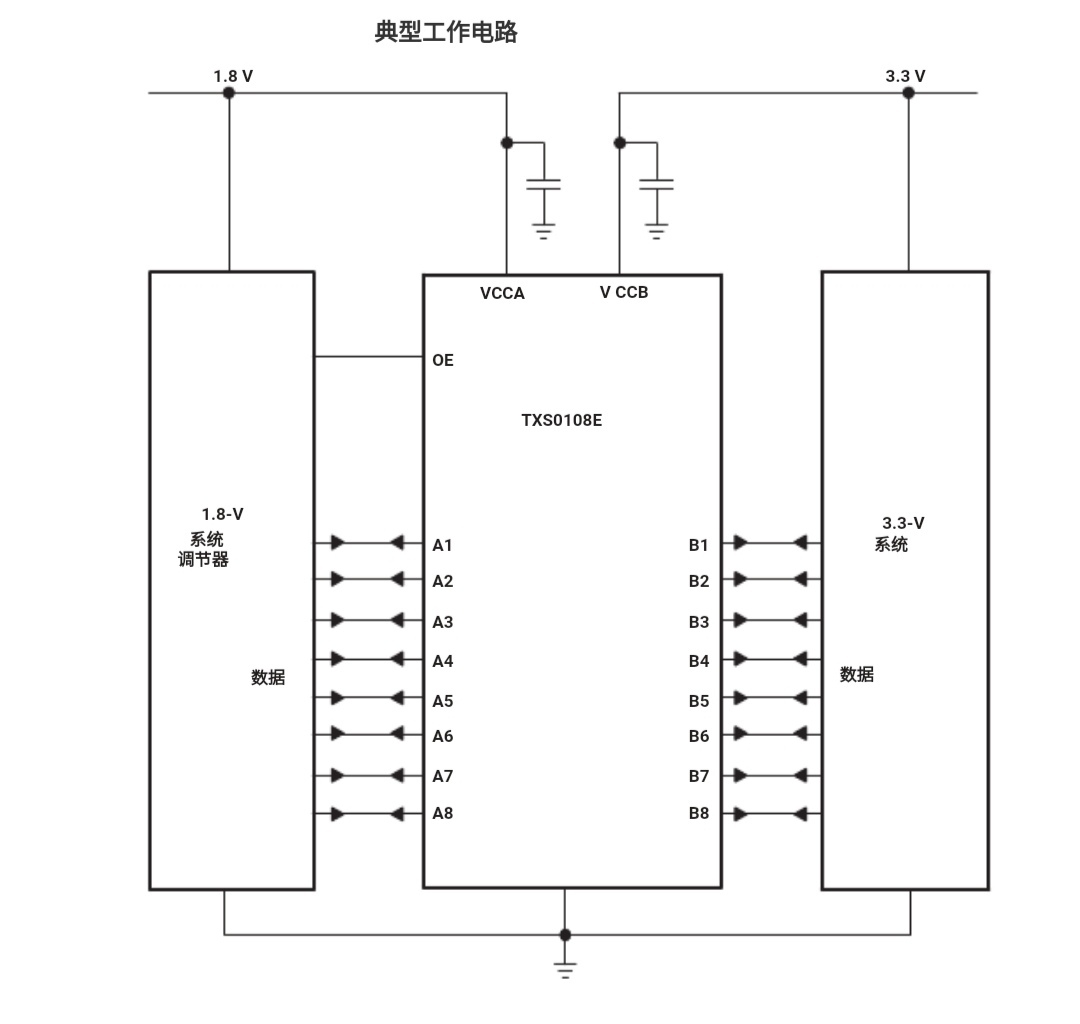

板子考慮到通用，引出的單片機引腳介面需要既可以為輸入又可以輸入，并且是3.3 to 5.0與5.0 to 3.3的電平轉換，于是用了TXS0108E這個芯片。
現在的問題就是，單片機設定為上拉輸入，當需要讀引腳電平時，電平極其不穩定，有時候偶爾莫名其妙的被拉低，用萬用表測量B埠的電壓偶爾會是2.5v，A埠也是一樣，偶爾會被拉低到1.9v，按道理，單片機設定為上拉輸入，那么A埠是3.3，那么B應該是接近 5v才對，為什么會出現這種不穩定的現象呢？
當我在B埠加入上拉就正常了，據說這樣會導致速率下降。TXS0108內部有上拉。那么為什么我不加上拉就不穩定呢，就算沒有上拉，單片機IO設定為輸入上拉，A埠也會被單片機內部的電阻上拉呀，那么B這應該是保持接近5.0v啊
TI的這款芯片真是害死人，以后不敢用了，白白浪費打樣錢。
uj5u.com熱心網友回復：
你這是自動雙向的芯片吧，里面有注意事項，否則容易自激振蕩uj5u.com熱心網友回復：
輸入和輸出腳分開使用，最好不要使用雙向電路，用不好容易出問題uj5u.com熱心網友回復：
你去看看內部結構就清楚為什么要上拉了uj5u.com熱心網友回復：
驅動電流很小的，需要外部接上下拉。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/18859.html
