AD3005主要用于光模塊主控。
采用Cortex-M0內核，擁有最大64K的Flash+8K的RAM，最高作業頻率可達64MHz，含有超級豐富的外設，
內置16 位解析度的PWM，支持多路輸入捕捉；含有豐富的通訊介面。
一路硬體從I2C介面，支持100K，400K，1M、4M BPS，支持四個7位從地址應答暫存器，可設定是否產生應答，支持應答位的時鐘擴展；
同步、異步、半雙工串口，支持4~16bit的主從SPI，快取深度為4 ；4個可配置邏輯單元，無需CPU可以自行運行；高性能兩路軌到軌運放；
高精度1 MHz轉換速度的12位ADC ；內置高精度±1度的溫度傳感器，
作業電壓：2.2V ~ 3.6V，
共有三種封裝形式：QFN32、QFN24、QFN20。

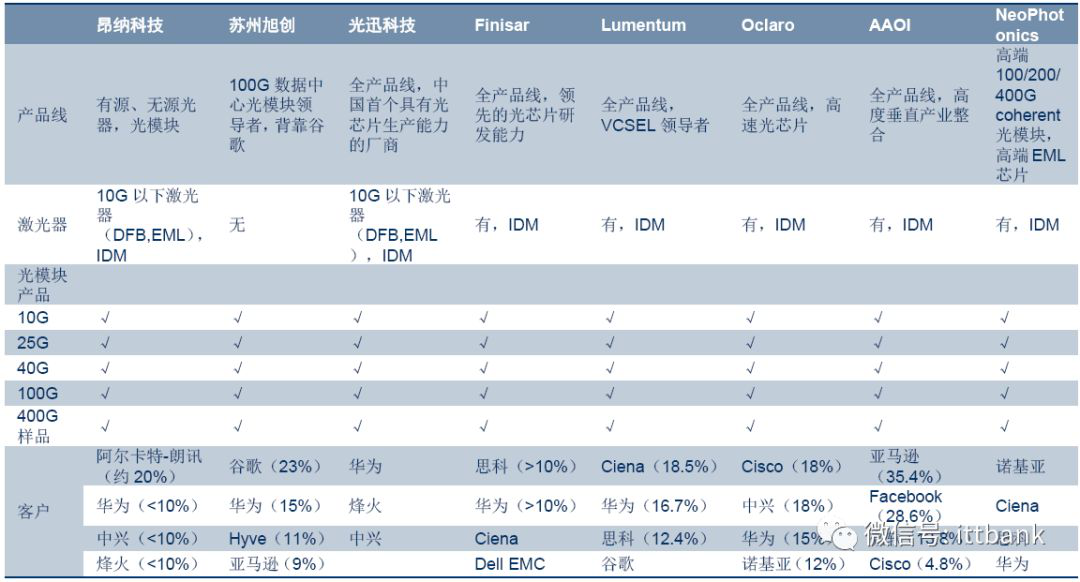

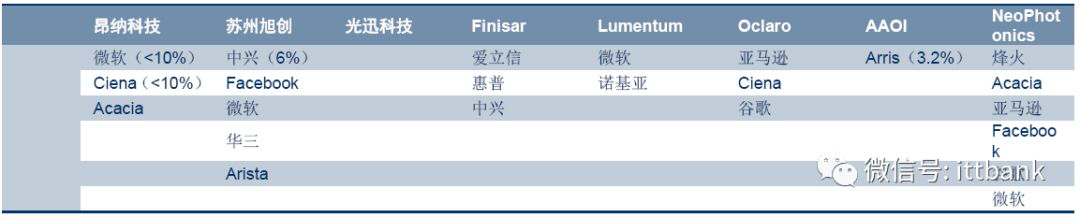

光模塊主要應用廠家：

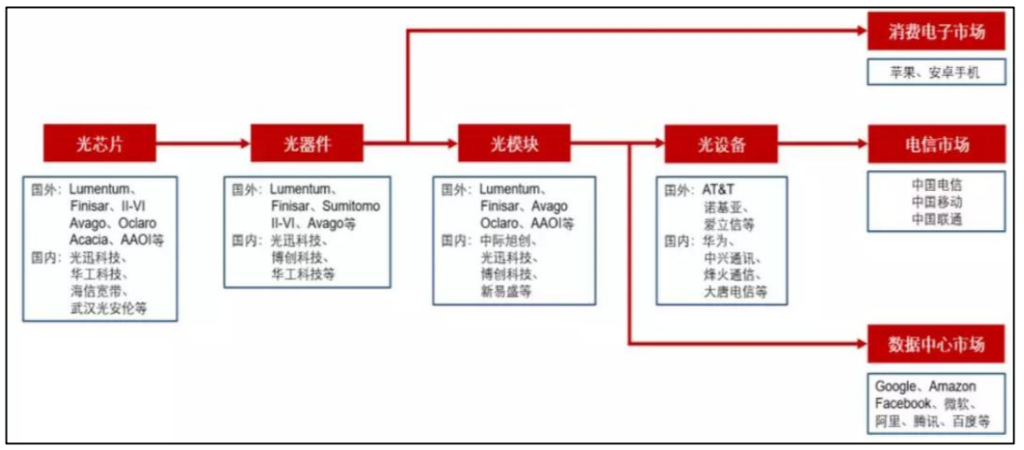

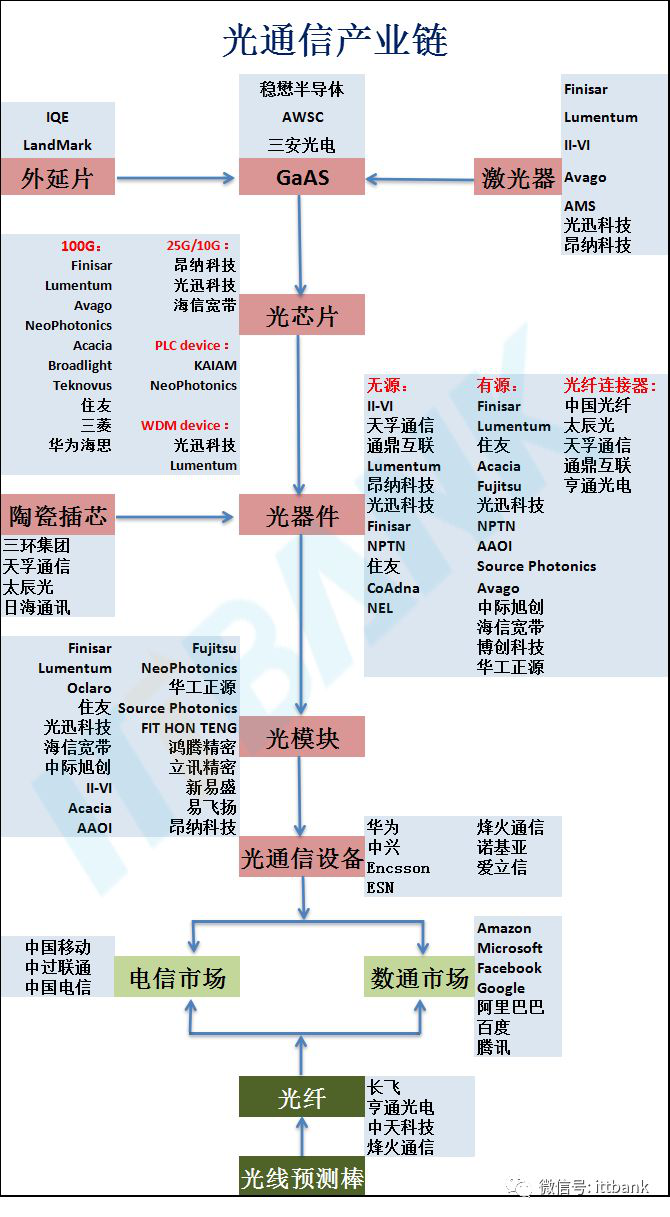

光通信產業鏈如下圖所示：
10G以下速率光模塊方面，國內廠家已經完成了從芯片到模塊的國產替代;10G/25G/40G/100G光模塊方面，光迅科技、中際旭創、海信寬帶、華工正源等國內廠家已經實作全系列產品的覆寫，模塊設計能力和封裝工藝成熟;400G光模塊方面，中際旭創、光迅科技、海信寬帶、新易盛均已在OFC2018推出樣品及解決方案。
更高的速率：
光模塊速率的提升有兩種方法，一是提高每個信道的位元速率，二是增加信道數。隨著技術的提升，單通道波特率的提升越來越難，10G到40G提升的是通道數，40G到100G提升的是單通道的波特率，而100G到400G，如果只是提升通道數，就是16*25G的方案，如果提升通道位元率就是4*100G的方案，就目前技術而言做到100G波特率有瓶頸，50G有難度，但也可以實作，因而需要更高的調制方式。
