5G NR 幀結構-子載波間隔
NR子載波間隔與LTE相比，最突出的區別是NR支持多種不同型別的子載波間隔(在LTE中只有一種型別的子載波間隔，15 Khz)，
下面是NR不同型別子載波間隔圖，每種子載波間隔都對應一個引數u (u = 0表示15 kHz，此時子載波間隔與LTE相同)，正如你在下表格第二列看到的，其他u值對應的子載波間隔是由(u=0)乘以2得到的，NR 幀結構_符號長度如下圖所示，符號根據子載波間隔的不同而不同，一般的趨勢是符號隨著子載波間隔的增大而減小，實際上，這種趨勢來自OFDM的本質，

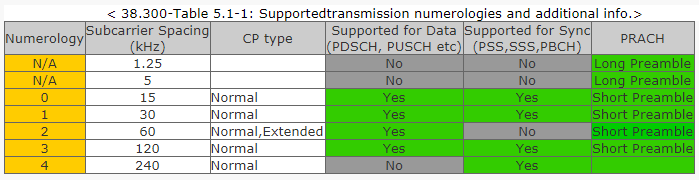

NR 幀結構_信道支持
并不是所有型別的子載波間隔都適用于所有物理信道和信號，也就是說，有一種特定的型別只能用于某種型別的物理通道，即使大多數型別都可以用于任何型別的物理通道，下表列出了哪些子載波間隔型別可以用于哪些物理通道，

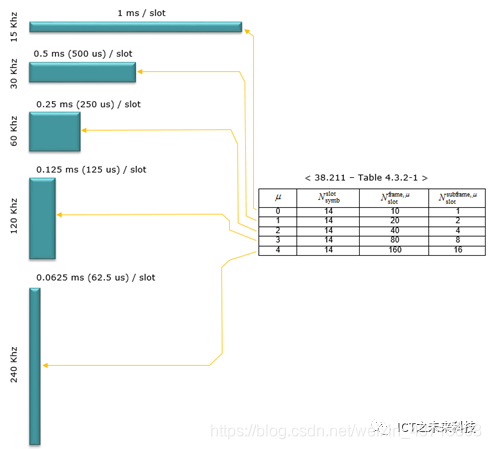

NR 幀結構_OFDM 符號長度
NR符號長度也是與引數u 有關，詳細如下表所列，
NR 幀結構_無線幀結構
如上所述，在5G/NR中支持多種子載波間隔，并且無線幀結構根據子載波間隔略有不同，然而，無論對于怎樣的子載波間隔，一個無線幀的長度和一個子幀的長度總是相同的，無線幀的長度總是10毫秒，子幀的長度總是1毫秒，
那么，為了適應不同的子載波間隔，應該有什么不同呢?答案是把不同數量的時隙在一個子幀中，其中還有另一個變化的引數，它是時隙內符號的數量，但是，時隙內的符號數量不隨子載波間隔變化，它只隨時隙配置型別變化，對于插時隙配置0，時隙的符號數始終為14，對于時隙配置1，時隙的符號數始終為7，
無線幀結構不同子載波間隔和時隙配置

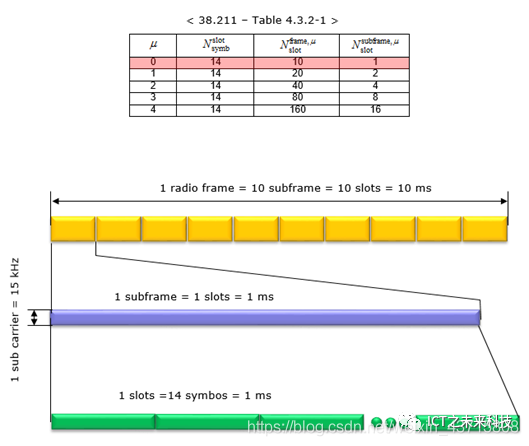

< Normal CP, Numerology = 0 > #常規CP，μ=0
此種配置，每個子幀含有1個時隙，也就意味著1個無線幀含有10個時隙，一個時隙含有14個符號，

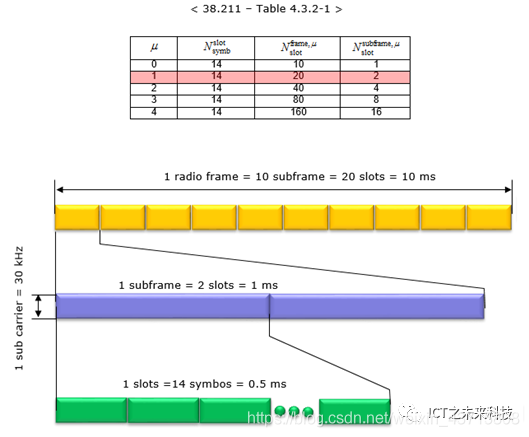

< Normal CP, Numerology = 1 > #常規CP，μ=1
此種配置，每個子幀含有2個時隙，也就意味著1個無線幀含有20個時隙，一個時隙含有14個符號，

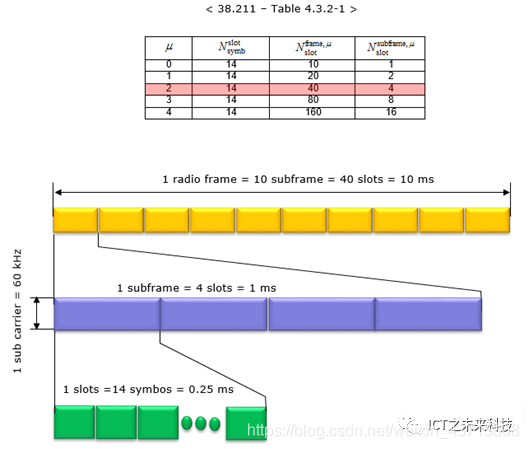

< Normal CP, Numerology = 2 > #常規CP，μ=2
此種配置，每個子幀含有4個時隙，也就意味著1個無線幀含有40個時隙，一個時隙含有14個符號，

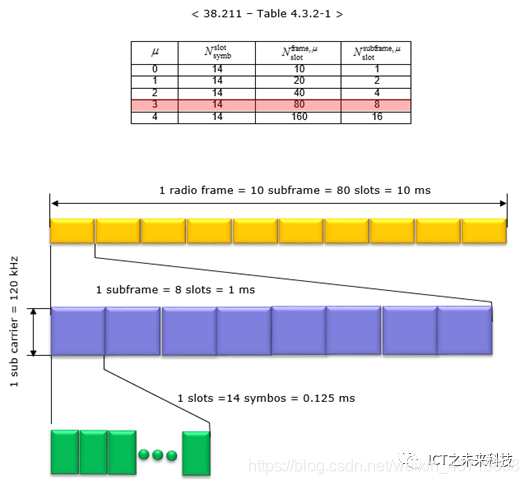

< Normal CP, Numerology = 3 > #常規CP，μ=3
此種配置，每個子幀含有8個時隙，也就意味著1個無線幀含有80個時隙，一個時隙含有14個符號，

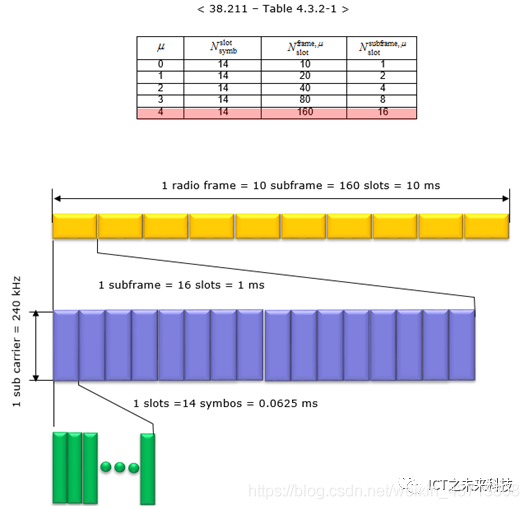

< Normal CP, Numerology = 4 > #常規CP，μ=4
此種配置，每個子幀含有16個時隙，也就意味著1個無線幀含有160個時隙，一個時隙含有14個符號，

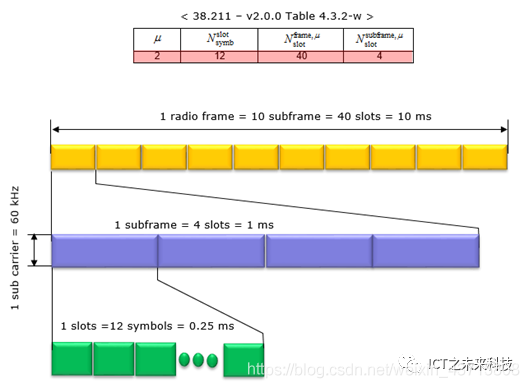

< Extended CP, Numerology = 2 > #擴展CP，μ=2
此種配置，每個子幀含有8個時隙，也就意味著1個無線幀含有80個時隙，一個時隙含有12個符號，
