田海立@CSDN 2020-10-24

隨著華為Mate40 pro及其搭載的海思麒麟9000處理器的發布，其手機和移動soc的AI性能也雙雙登上了AI-Benchmark的榜首位置，其具體指標如何呢，為什么能登上榜首？本文從CPU性能、NNAP-INT8量化性能、NNAPI-FP16浮點性能、NNAPI-INT8精度和NNAPI-FP16精度等諸多指標因素來分析，借此分析當前Android生態各家移動soc AI性能態勢也就明朗了，

零、背景

《AI Benchmark測驗原理、v4測驗項變化以及榜單資料解讀》介紹了AI-Benchmark測驗AI的原理：在Android系統上測驗AI性能；基于Android NNAPI來測驗，用各種TensorFlow Lite模型（不同資料型別和算子）從不同角度來測驗AI性能，AI Benchmark v4版本更新了測驗模型、測驗方法與目標，相應的評分標準都有所變化，

《AI Benchmark v4榜首風云：麒麟9000登上榜首》介紹了隨著華為Mate40 pro及其搭載的海思麒麟9000處理器的發布，其AI性能也雙雙登上了AI-Benchmark的手機和移動soc的榜首，

其具體指標如何呢，為什么是它在榜首？本文將從CPU性能、NNAPI-INT8性能、NNAPI-FP16性能、精度等諸多方面來進一步分析，借此您也可了解當前Android生態各家移動soc AI性能態勢，

這里選取AI-Benchmark榜單上各家資料，每家選取一款得分最高的soc：海思麒麟9000、MTK 天璣1000+、高通驍龍865 Plus以及三星Exynos 990，沒有選取紫光展銳的虎賁T312以及SC9832A、Rockchip的RK3399等資料，是因為榜單上顯示并它們并沒有AI加速器的支持，

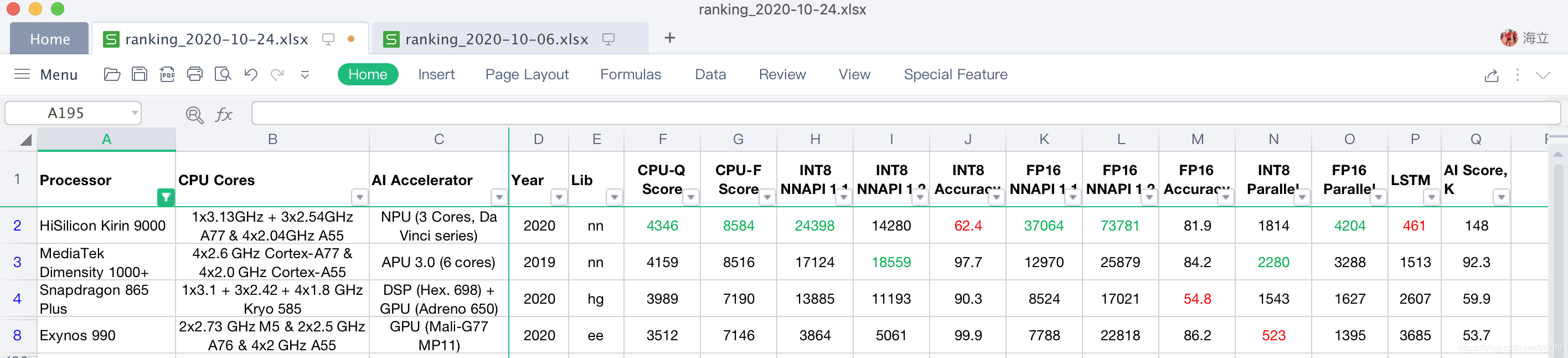

所選取對比的各家soc處理器的CPU與AI加速器以及各具體單項性能資料如下：

由此看出：

1. CPU：因為Kirin 9000也是A77，不是Kirin 990 5G的A76，并且比Dimensity 1000+的工藝更先進，所以，其CPU的量化性能資料（CPU-Q）與浮點性能資料（CPU-F）的得分都比1000+還要高，不過是稍微超出，情理之中；
2. INT8 NPU資料：麒麟9000的NNAPI 1.1分數超出天璣1000+很多（24398 vs 17124），看來NPU達芬奇架構在INT8的支持上也有了質的飛躍， 不過麒麟9000的NNAPI1.2分數不高（14280 vs 18559），可能是對NNAPI1.2新加的算子支持度不高導致，
3. FP16 NPU資料：不管是NNAPI1.1還是NNAPI1.2資料，麒麟9000完全領先與其他各大soc處理器（NNAPI1.1得分：37064 vs 12970；NNAPI1.2得分：73781 vs 25879），
4. 精度資料：麒麟9000的INT8以及驍龍865 Plus的FP16的精度資料較差，對于麒麟9000只是降低了分數，對驍龍865 Plus來說就是跑分上不去的一大因素了，

下面會逐項展開詳細分析這些資料及其背后展現的AI處理能力的邏輯，

一、CPU

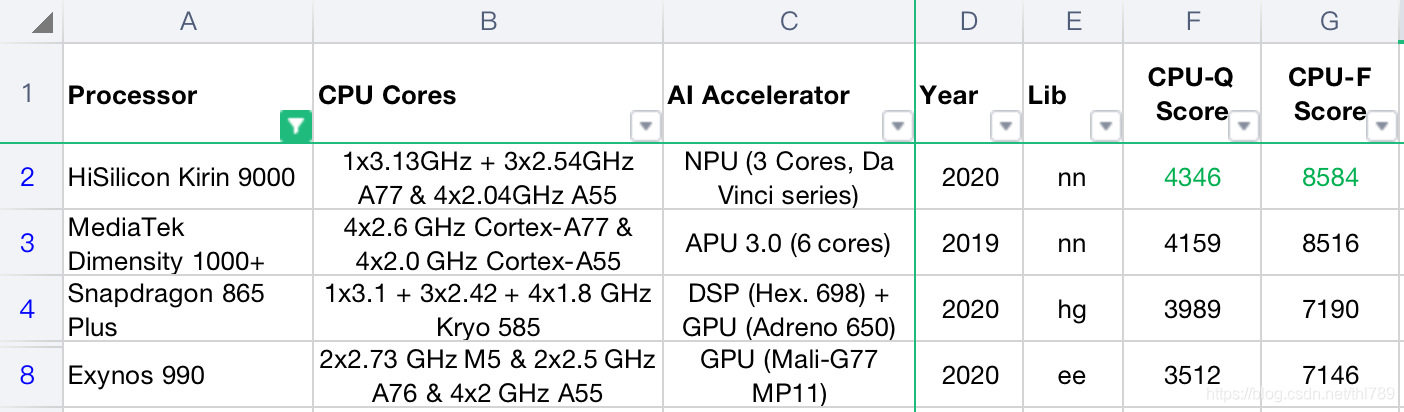

看CPU的配置：

各家CPU的代系：

• 海思麒麟9000是A77，且5nm最新工藝超核能做到3.13GHZ；
• MTK天璣1000+是A77，4大核做到2.6 GHZ
• 驍龍865 Plus的Kryo 585也相當于A77

所以，這里的CPU跑分不管是量化還是浮點基本都反應了ARM的CPU架構代次以及芯片制造工藝水平，

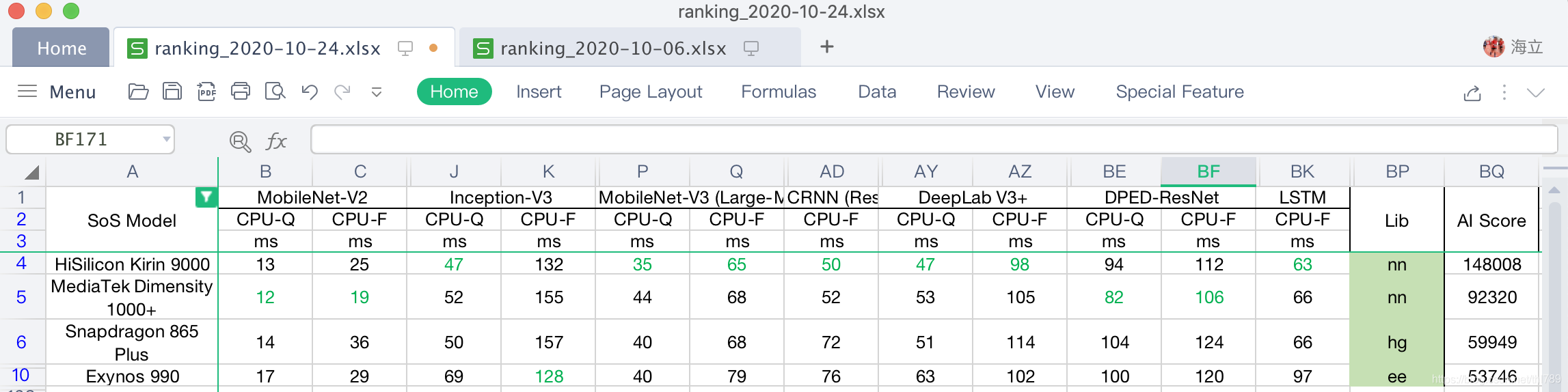

各個模型的詳細跑分展開也進一步說明了這種情況：

各個模型運行Latency最低的就是麒麟9000和天璣1000+了，

二、NNAPI-INT8

NNAPI-INT8資料反應了AI加速器對INT8量化模型的支持情況和性能：

可以看到：海思麒麟9000的NNAPI 1.1超出第二名MTK天璣1000+很多（24398 vs 17124），看來NPU達芬奇架構在INT8的支持上也有了質的飛躍， 不過麒麟9000的NNAPI1.2不高（14280 vs 18559），可能是對NNAPI1.2新加的算子支持度不高導致，

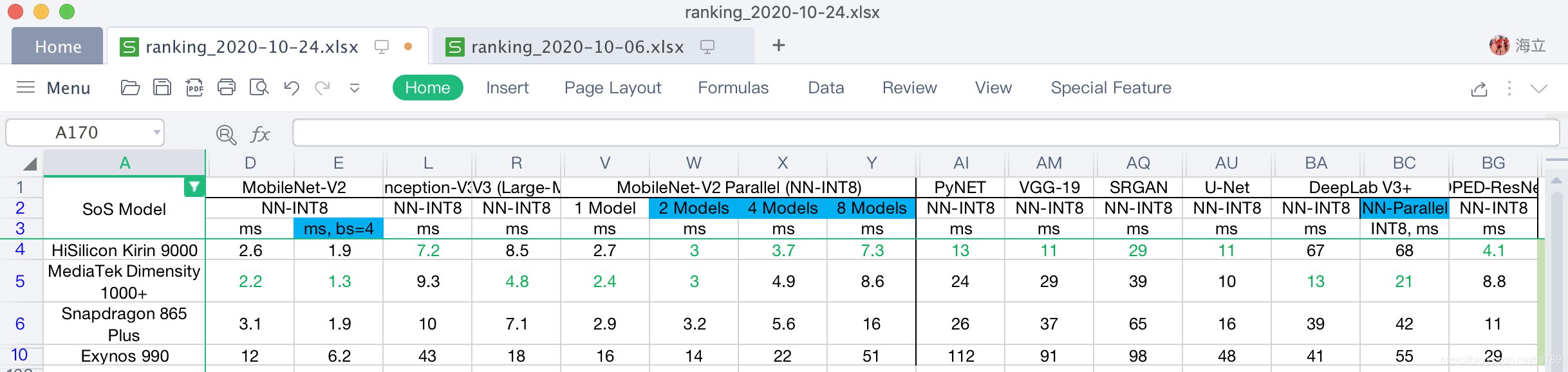

各個模型的詳細跑分展開說明了這種情況：

各個量化INT8模型測驗中：

• 麒麟9000在Inception-V3、MobileNet-V2 Parallel（2/4/8 Models）、PyNet、VGG-19、SRGAN、U-Net以及DPED-ResNet等9個量化指標中都占據第一；
• 天璣1000+在MobileNet-V2（bs=1, 2）、MobileNet-V3、MobileNet-V2 Parallel（1 Models）、DeepLab V3（單以及Parallel）等6個量化指標中占據第一；

而且帶背景的高亮部分應該是反應的Paralle能力，去除之后應該是麒麟9000 vs 天璣1000+：6 vs 4

因為不同的模型中的算子定義在不同的NNAPI版本中，而具體哪個模型反應了NNAPI 1.？的指標，AI-Benchmark官方并沒直接給出，這里也就暫時不能定量的詳細的給出，但這里基本反應了INT8的總分情況，麒麟9000對MTK天璣1000+：NNAPI 1.1 24398 vs 17124；NNAPI1.2 14280 vs 18559，

三、NNAPI-FP16

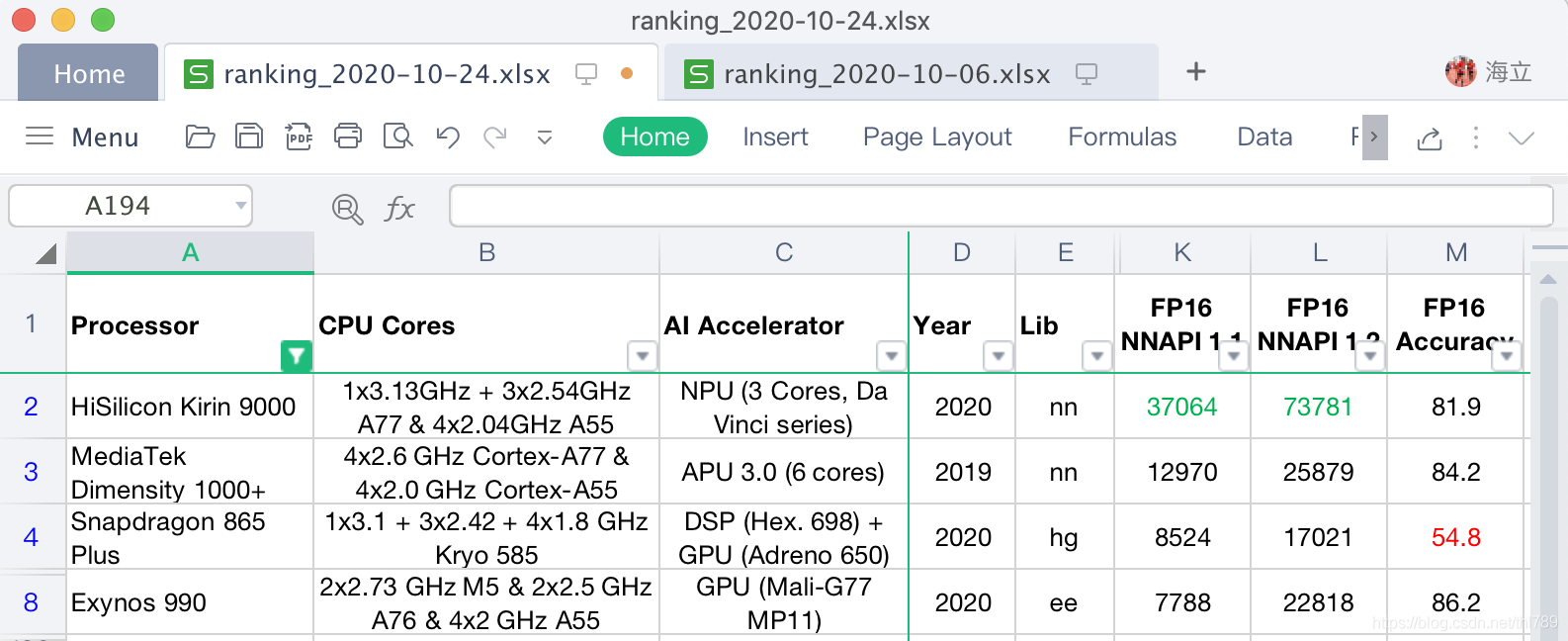

NNAPI-FP16資料反應了AI加速器對FP16浮點模型的支持情況和性能：

可以看到：不管是NNAPI1.1還是NNAPI1.2資料，海思麒麟9000完全領先其他各家，對比第二的MTK天璣1000+（NNAPI1.1得分：37064 vs 12970；NNAPI1.2得分：73781 vs 25879），

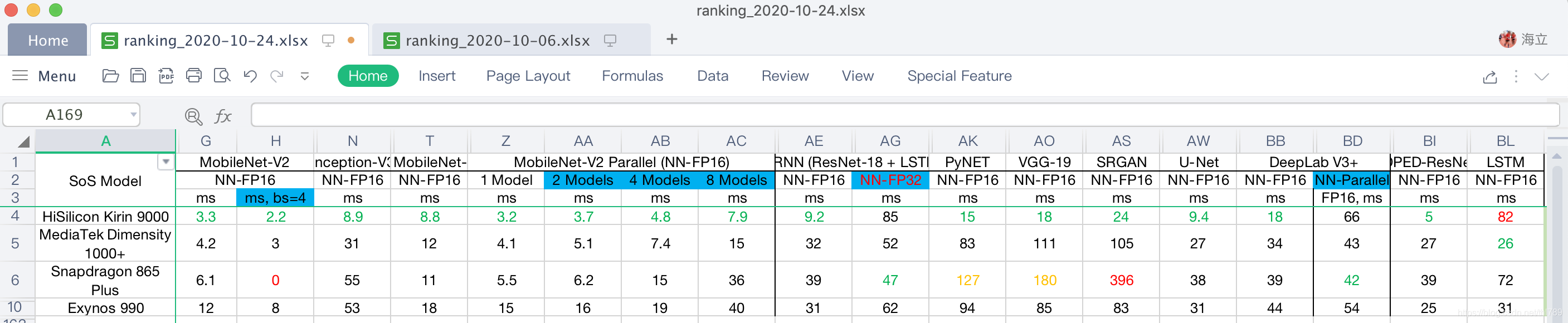

各個模型的詳細跑分展開說明了這種情況：

各個FP16浮點模型測驗中：

• 麒麟9000在MobileNet-V2（bs=1, 2）、Inception-V3、MobileNet-V3、MobileNet-V2 Parallel（1/2/4/8 Models）、CRNN (ResNet-18 + LSTM)、PyNet、VGG-19、SRGAN、U-Net、DeepLab V3+以及DPED-ResNet等15個FP16模型指標中都占據第一，且比第二的Latency低很多；
• 麒麟9000僅僅LSTM的支持比較差，另外FP32的支持【通過CRNN (ResNet-18 + LSTM)】也不強，

帶背景的高亮部分應該是反應的Paralle能力，去除之后麒麟9000 也有11個單個模型測驗高居第一，

這基本反應了FP16的總分情況，

四、精度

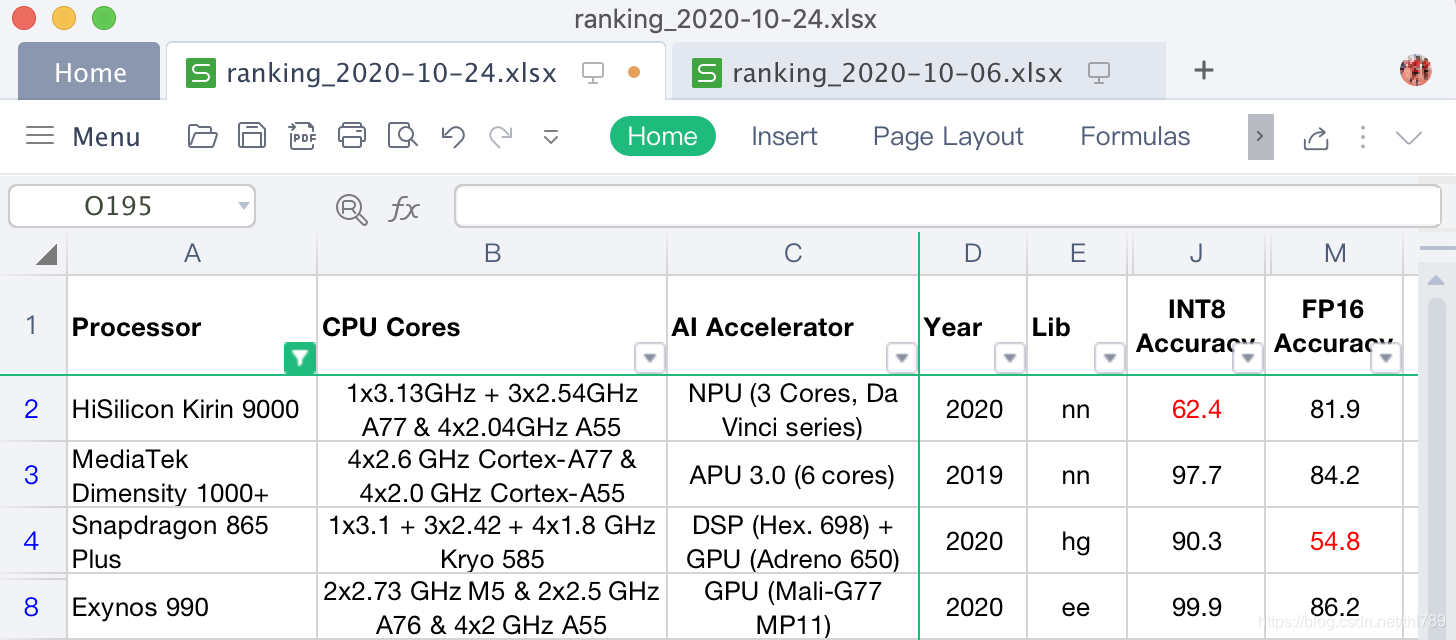

精度資料反應了AI加速器計算時的精度，所以也僅僅NNAPI-INT8和NNAPI-FP16才會考察該指標：

可以看到：麒麟9000的INT8以及驍龍865 Plus的FP16的精度資料較差，

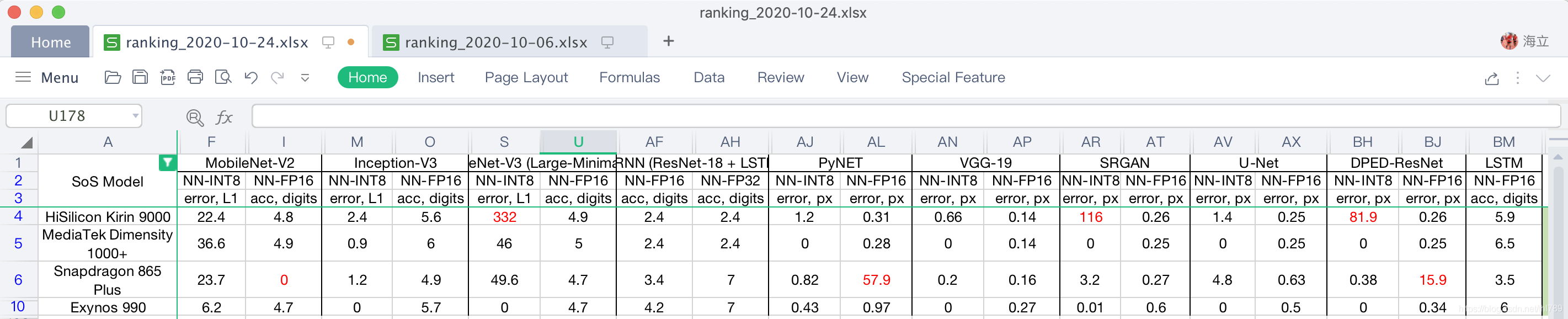

各個模型的詳細跑分展開說明了這種情況：

模型測驗的精度結果中：

• 麒麟9000的MobileNet-V3、SRGAN以及DPED-ResNet的NNAPI-INT8精度都很差；
• 驍龍865 Plus的PyNet以及DPED-ResNet的NNAPI-FP16精度也很差；
• MTK的天璣1000+在INT8和FP16的精度方面表現都很好，

精度方面，對于麒麟9000是降低了些分數，對驍龍865 Plus來說就是跑分上不去的一大因素了，

五、并發性能

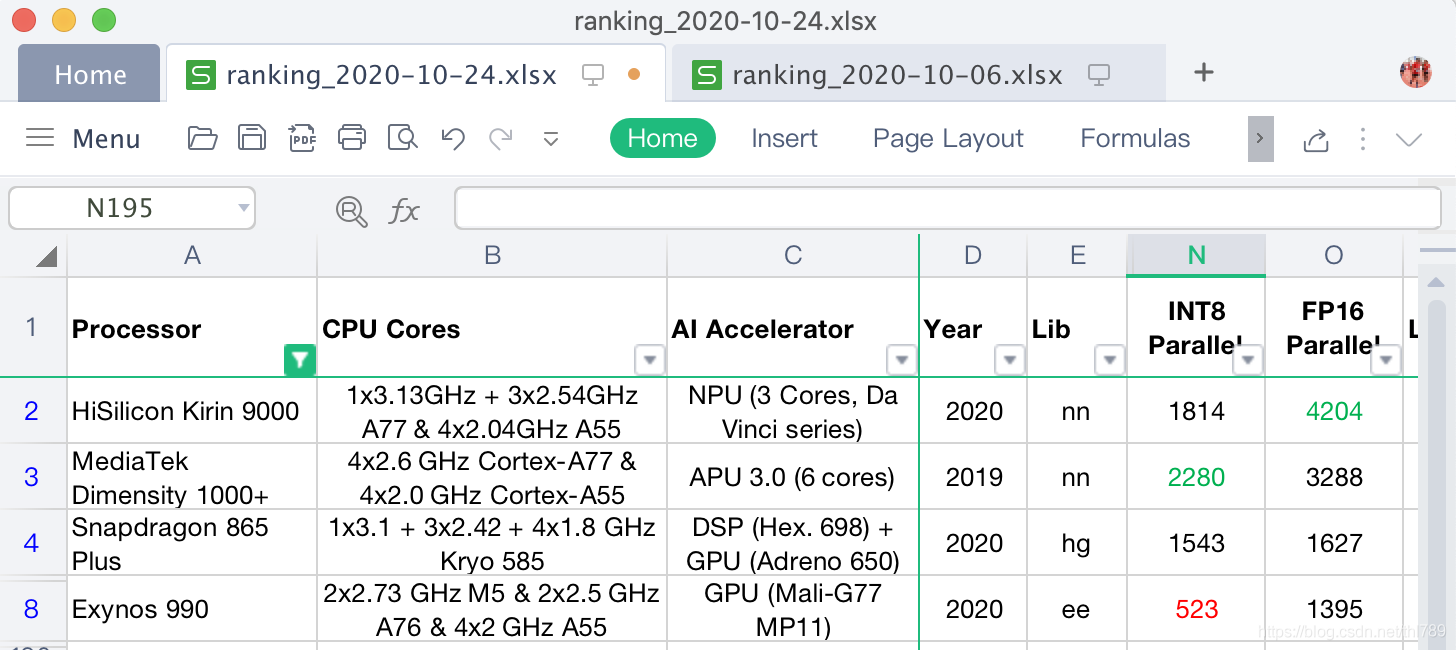

并發資料反應了對多個AI推理任務的支持情況，從NNAPI-INT8和NNAPI-FP16考察該指標：

可以看到：麒麟9000對FP16支持比較好；天璣1000+對INT8支持比較好，

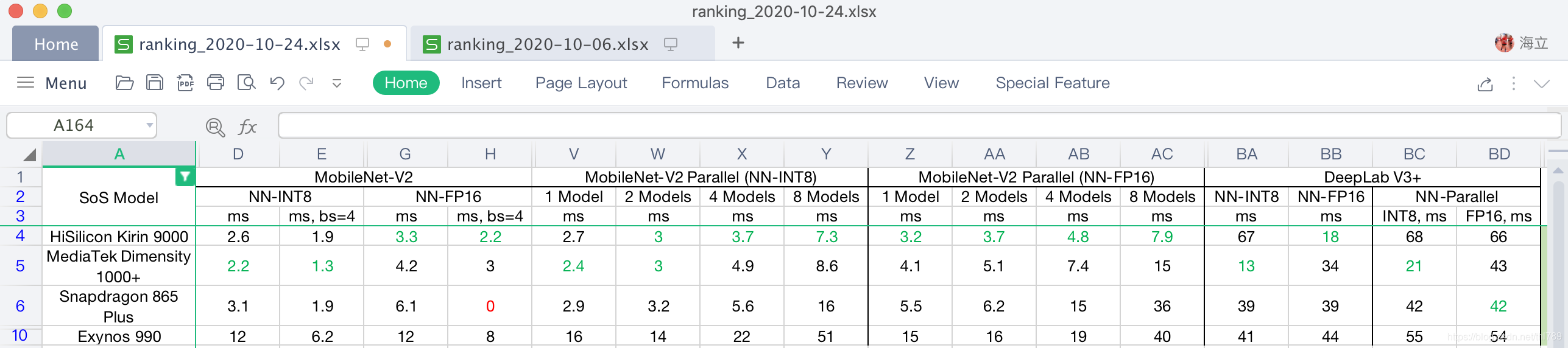

各個模型的詳細跑分展開說明了這種情況：

各個模型并發測驗結果中：

• 海思麒麟9000的各項FP16指標都很好，MobileNet V2 batch=4，以及MobileNet-V2（2/4/8個模型運行）都據第一，5占其4，且另一個DeepLab V3+并沒有被拉大距離；
• MTK天璣1000+各項INT8指標都很好，MobileNet V2 batch=4，MobileNet-V2（2個模型運行）以及DeepLab V3+都據第一，5占其3，雖然麒麟9000在MobileNet-V2（4/8個模型運行）占第一，但其實沒拉開與天璣1000+的差距，所以，最終天璣1000+的INT8并發指標好于麒麟9000；
• 驍龍865 Plus的DPED-ResNet的FP16的并發性能最強，不過并沒有拉開對別家的距離而形成優勢，

所以，總體并發性能看，麒麟9000對FP16支持比較好；天璣1000+對INT8支持比較好，

總結——當前態勢

通過上面對各家最頂級soc的分析，可以看到目前整個Android生態移動soc市場（其實移動市場也就Apple的iPhone系列不在這個體系）中AI的支持情況：

1. 華為海思麒麟達芬奇系列

通過達芬奇架構的NPU的加持，FP16性能，不管是NNAPI1.1還是NNAPI1.2資料，海思麒麟9000完全領先其他各家，對比第二的MTK天璣1000+（NNAPI1.1得分：37064 vs 12970；NNAPI1.2得分：73781 vs 25879）

INT8性能海思麒麟9000的NNAPI 1.1超出MTK天璣1000+很多（24398 vs 17124），看來NPU達芬奇架構在INT8的支持上也有了質的飛躍， 不過NNAPI1.2不高（14280 vs 18559），可能是對NNAPI1.2新加的算子支持度不高，

麒麟9000的INT8的精度不高，特別是三個模型MobileNet-V3、SRGAN以及DPED-ResNet的精度可以說是很差，光推理速度快，結果都是錯的，這快的質量要大打折扣的，

2. MTK天璣系列

MTK天璣1000+各方面都很均衡，各項指標（INT8量化性能、FP16浮點性能、INT8量化精度、FP16浮點精度、NNAPI1.2的支持）都很好，所以在麒麟9000發布之前，領先其他各家很多占據榜首（92.3k vs 當時的第二名高通驍龍865Plus的59.9k），

當然天璣1000+是2019年的產品，麒麟9000是新發布的產品，這態勢也只能說是目前的態勢，

3. 高通驍龍系列

高通驍龍865 Plus各項指標（INT8量化性能、INT8量化精度、FP16浮點精度、NNAPI1.2的支持）都比較好，考慮到其FP支持是在GPU上做，FP16的整體性能資料不高也能理解，而其FP32能力是最強的，不過估計評分體系中所占比重不高，

但是其FP16的精度資料很低是比較意外的，特別是PyNet以及DPED-ResNet的精度很差，而FP16在整個評分體系中的比重又比較高，所以Qualcomm要提高它的評分，應該關注一下它GPU支持的精度問題，而且即便不是為了AI-Benchmark上的跑分，實際運行模型的時候，精度差也基本上是不被接受的，

4. CPU性能資料

CPU沒什么特別可說的，基本比拼的是CPU的代次和工藝了，最新ARM架構、最先進工藝就意味著分數較高，不過CPU分數的差距也拉不開，差別也不大，
