5G NR小區搜索大致程序是:
1 盲搜到SSB
2 根據SSB中的PSS和SSS確定系統幀起始位置和小區PCI，
3 確定DMRS位置，進而確定PBCH時瞥澩位置，
4 獲得PBCH資料后，進行頻偏估計和相位補償等，信道估計和均衡，譯碼等，最終決議出MIB資料，
1、SSB概要介紹

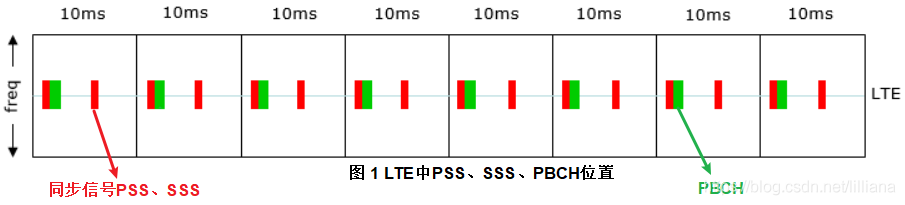

??在NR中，同步信號PSS、SSS和PBCH信道(Synchronization Signal and PBCH block, 簡稱SSB)哦共同構成SSB，其中PSS表示主同步信號(Primary Synchronization Signals, 簡稱PSS)、SSS表示輔同步信號(Secondary Synchronization Signals, 簡稱SSS)、PBCH（Physical Broadcast Channel）表示物理廣播信道，在LTE中，同樣使用PSS、SSS、PBCH進行同步，但是并不將其稱為SSB，如下圖1所示，是LTE中PSS、SSS、PBCH在時頻域上幀中固定的位置分布，

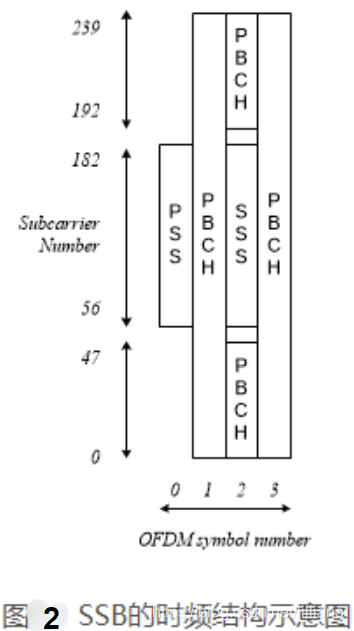

??不同于LTE中同步序列與PBCH分開發送的設計結構，NR中將它們作為一個整體SSB在4個符號上同時發送，SSB時域上共占用4個OFDM符號，頻域共占用240個子載波(20個PRB)，編號為0~239，如圖2所示，
??如圖2所示，PSS 位于symbol 0的中間127個子載波，SSS 位于symbol2的中間127個子載波；為了保護PSS、SSS，它們的兩端的子載波均置零，PBCH 位于symbol1/3，以及symbol2，其中symbol1/3上占0~239所有子載波，symbol2上占用除去SSS占用子載波及保護SSS的子載波Set 0以外的所有子載波，DM-RS位于PBCH中間，在symbol1/3上，每個符號上60個，間隔4個子載波，這種打包發送的方式，使得UE在檢測到同步序列之后，就可以開始信道估計、決議PBCH物理信道的程序，加快UE小區接入的速度，降低了系統的網路時延，
待續，，，，
