自制板載ST-LINKV2-1下載器
自制板載ST-LINKV2-1下載器，占用板卡空間小且成本較低，實際使用起來極其方便，每次程式下載除錯時再也不用找杜邦線對著引腳連線了，閉著眼連接一根USB-A to micro USB線纜就行 ，
板載STLINKV2-1 特性
- 具備SWD下載除錯功能；
- 具備USB虛擬串口功能 ，無需轉換芯片（例如CH340）即可實作；
- 具有1M的存盤空間，可以存盤下載檔案等；

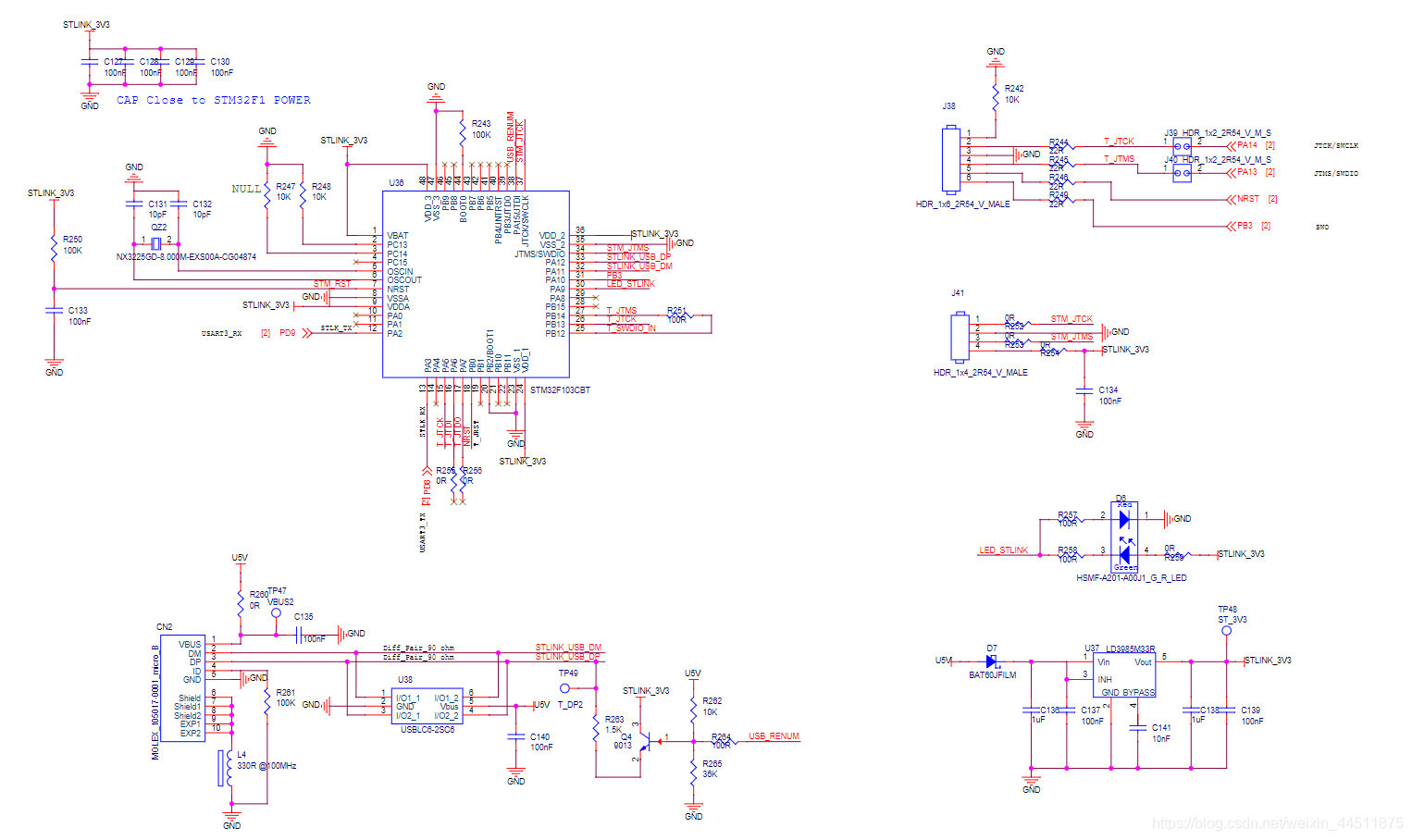

電路原理圖
使用步驟
原理圖、PCB繪制好，制版完成后，STM32F103芯片里面沒有任何資料，所以第一次需要將ST-LINKV2-1.BIN韌體燒錄進去以后實作板載ST-LINKV2-1下載器功能，
1、原理圖中J41接插件是用于燒錄STM32F103芯片韌體的SWD口，J38接插件是預留的直接燒錄板卡主控芯片STM32F746韌體的SWD口，J39與J40是預留的利用板載ST-LINKV2-1燒錄其他板卡韌體介面；
2、利用購買的下載器（不考慮先有雞還是先有蛋的問題 ） 將ST-LINKV2-1.BIN韌體（可以在我資源下載）利用ST官方的STM32 ST-LINK Utility軟體通過J41（SWD口）下載到STM32F103芯片中；
3、再用ST官方的ST-LinkUpgrade將STM32F103芯片中STLINK韌體升級到最新版，ST-LINK Utility也可以用于升級韌體，但是里面集成的韌體不是最新版，所以最好還是用ST-LinkUpgrade升級
4、最后就可以利用板載的ST-LINKV2-1方便燒錄程式到板卡的主控芯片，
注意事項
STLINKV2下載器官方包含了兩種為STLINK-V2（從官方購買的下載器）和STLINK-V2-1（開發板板載的下載器），故而軟體可能識別兩種ST-LINK Device，選擇時注意區分連接的下載器避免程式下載失敗，
