FPGA,VIVADO新手，這也是自己摸索出來的，如果說的不對的地方，歡迎指出，如果是根本性的錯誤，我將修改洗掉等等，，，互相交流，
**
怎么查找存在多重驅動的變數、信號或者埠
**
如果有多重驅動的話，一般是進行RTL分析或者綜合的時候就會出現多重驅動警告，網上說了這些警告提到的埠不一定就真的是多重驅動出現的埠，但不論如何，肯定是有埠存在多重驅動的，下面是找到這些埠的步驟，

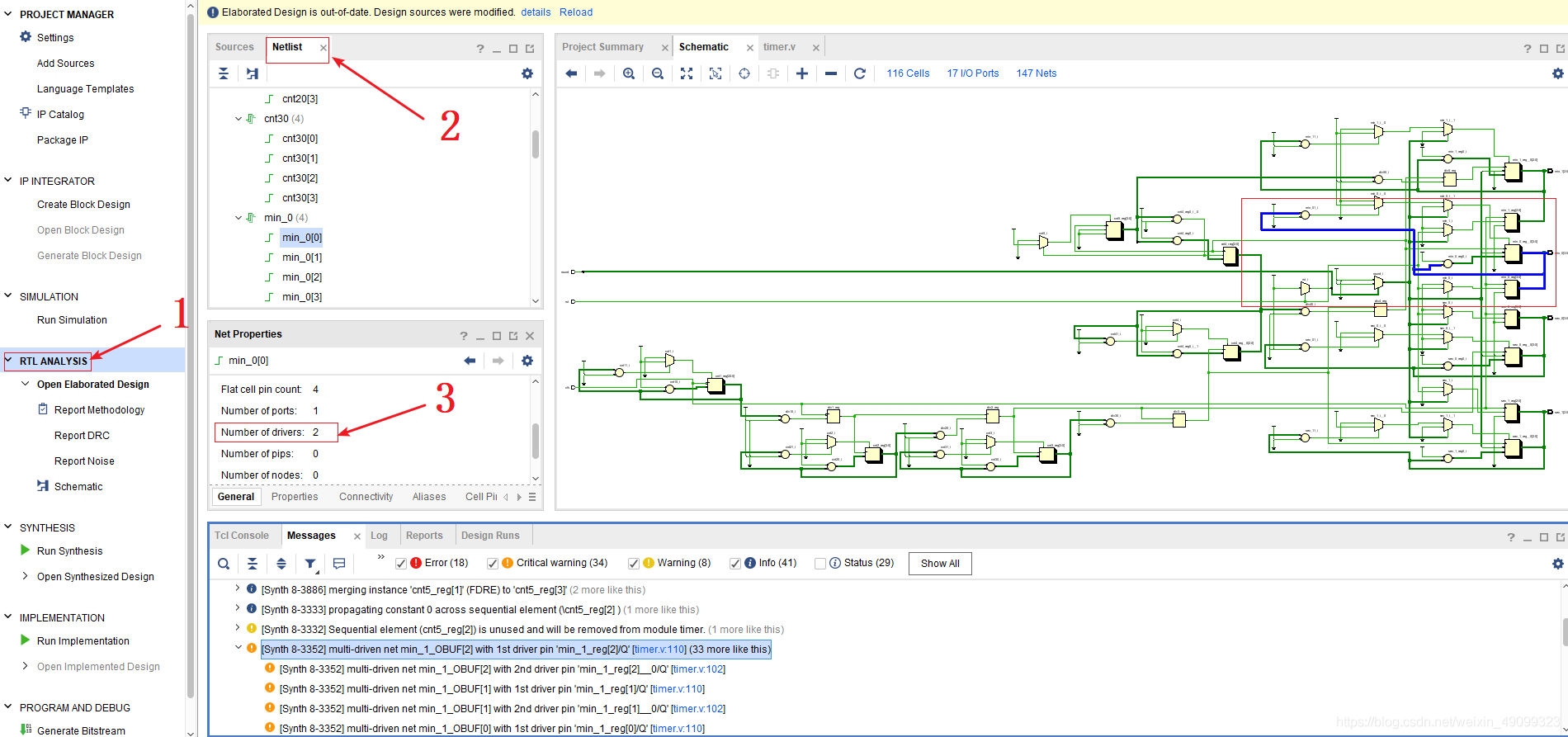

第一步：點擊RTL分析【1】，等待出現Netlist后，點擊Netlist【2】，挨個查看 ，同時注意Net Properties欄中的Numbers of drivers【3】，這個就表示變數的驅動個數，>=1就表示存在多重驅動，

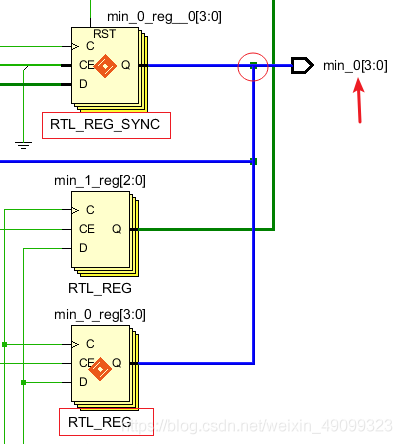

這是我多重驅動埠中的一個：
可以看見，輸出埠min_0[3:0]的確由 RTL_REG 和 RTL_REG_SYNC這兩個暫存器在輸出值，也就是在驅動，這個設計的確是有問題的，

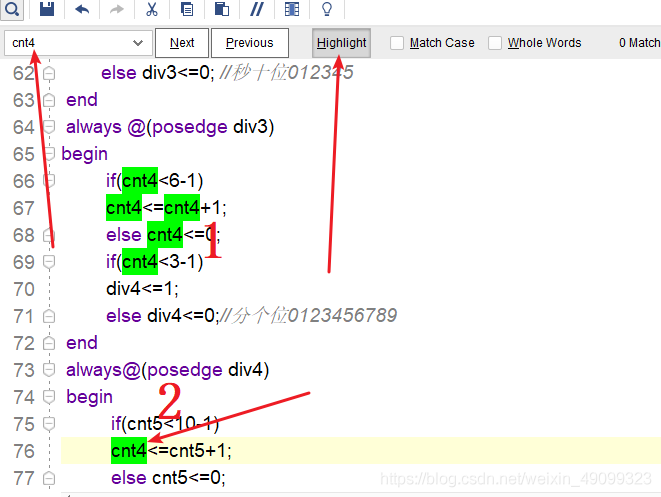

第二步，回到自己的design 代碼，ctrl+F，高亮 ，找到 多重驅動埠所在的所有代碼片段，然后就修改自己的代碼，爭取能夠消除多重驅動，其他的修改方法，網上其他有人也說了，如重新設計自己代碼的邏輯等等，（下圖是我這個程式中另外一個多重驅動的埠cnt4）

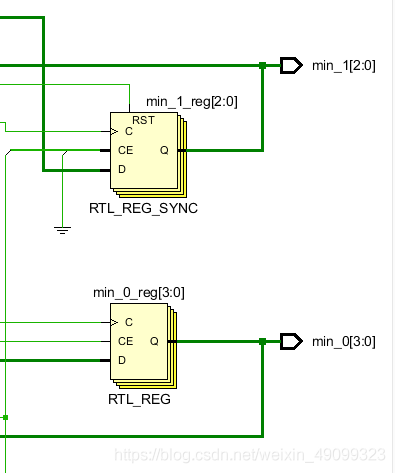

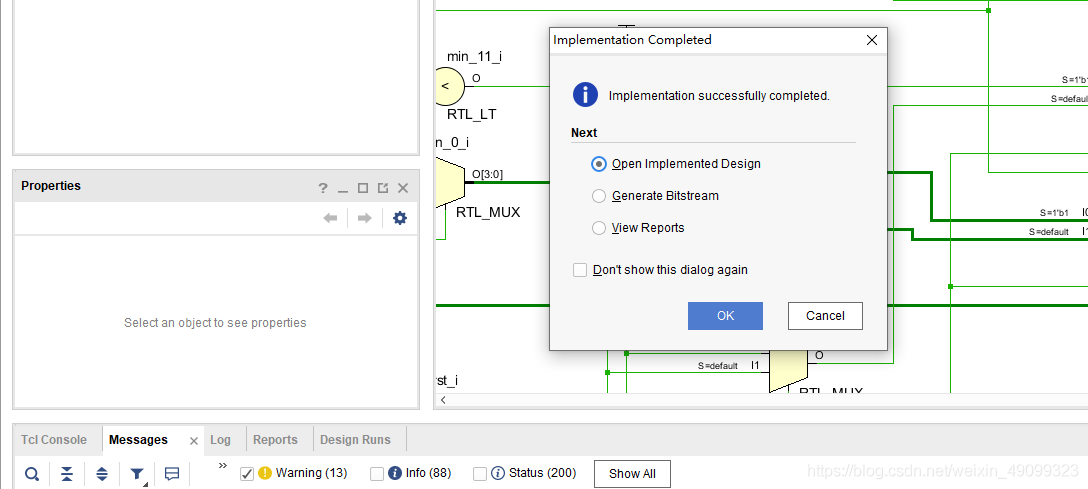

第三步，這是我修改后的RTL圖，可以看見，多重驅動被消除了，綜合也沒有了多重驅動警告，
未完可能待續，
