卷積神經網路

import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers,Sequential,losses,optimizers,datasets

1.卷積層的實作

在 TensorFlow 中，既可以通過自定義權值的底層實作方式搭建神經網路，也可以直接呼叫現成的卷積層類的高層方式快速搭建復雜網路，我們主要以 2D 卷積為例，

1.1 自定義權值

在 TensorFlow 中，通過 tf.nn.conv2d 函式可以方便地實作 2D 卷積運算，tf.nn.conv2d基于輸入 X: [b,?,𝑤,𝑐𝑖𝑛] 和卷積核 W:[𝑘,𝑘,𝑐𝑖𝑛,𝑐𝑜𝑢𝑡] 進行卷積運算，得到輸出O:[b,?′,𝑤′, 𝑐𝑜𝑢𝑡]，其中𝑐𝑖𝑛表示輸入通道數，𝑐𝑜𝑢𝑡表示卷積核的數量，也是輸出特征圖的通道數，

tf.nn.conv2d?

x = tf.random.normal([2,5,3,3]) # 2組資料，高寬為5，通道為3
w = tf.random.normal([3,3,3,4]) # 創建4個3*3,3個通道的卷積核
out = tf.nn.conv2d(x,w,strides = 1,padding = [[0,0],[0,0],[0,0],[0,0]])
out.shape

TensorShape([2, 3, 1, 4])

其中 padding 引數的設定格式為：

padding=[[0,0],[上,下],[左,右],[0,0]]

例如，上下左右各 padding 一個單位，則 padding=[[0,0],[1,1],[1,1],[0,0]]，實作如下：

out = tf.nn.conv2d(x,w,strides = 1,padding = [[0,0],[1,1],[1,1],[0,0]])
out.shape

TensorShape([2, 5, 3, 4])

特別地，通過設定引數padding='SAME'，strides=1 可以直接得到輸入、輸出同大小的卷積層，其中 padding 的具體數量由 TensorFlow 自動計算并完成填充操作：

out = tf.nn.conv2d(x,w,strides=1,padding='SAME')
out.shape

TensorShape([2, 5, 3, 4])

當𝑠 > 時，設定 padding='SAME' 將使得輸出高、寬將成 1/𝑠 倍地減少：

# 高寬先 padding 成可以整除 3 的最小整數 6，然后 6 按 3 倍減少，得到 2x2
out = tf.nn.conv2d(x,w,strides=3,padding='SAME')
out.shape

TensorShape([2, 2, 1, 4])

卷積神經網路層與全連接層一樣，可以設定網路帶偏置向量，tf.nn.conv2d 函式是沒有實作偏置向量計算的，添加偏置只需要手動累加偏置張量即可：

# 根據[cout]格式創建偏置向量
b = tf.zeros([4])
# 在卷積輸出上疊加偏置向量，它會自動 broadcasting 為[b,h',w',cout]
out = out + b

1.2 卷積層類

通過卷積層類 layers.Conv2D 可以不需要手動定義卷積核 W 和偏置 b 張量，直接呼叫類實體即可完成卷積層的前向計算，實作更加高層和快捷，

在新建卷積層類時，只需要指定卷積核數量引數 filters，卷積核大小 kernel_size，步長strides，填充 padding 等即可，如下創建了 4 個 3x3 大小的卷積核的卷積層，步長為 1， padding 方案為’SAME’：

layer = layers.Conv2D(4,kernel_size=3,strides=1,padding='SAME')

實際上，如果卷積核高寬不等，步長行列方向不等，此時需要將 kernel_size 引數設計為(𝑘?,𝑘𝑤)，strides 引數設計為(𝑠?,𝑠𝑤)，如下創建 4 個 3x4 大小的卷積核，豎直方向移動步長𝑠? = 2，水平方向移動步長𝑠𝑤 = 1：

layer = layers.Conv2D(4,kernel_size=(3,4),strides=(2,1),padding='SAME')

創建完成后，通過呼叫實體（的__call__方法）即可完成前向計算:

# 創建卷積層類
layer = layers.Conv2D(4,kernel_size=3,strides=1,padding='SAME')
out = layer(x) # 前向計算
out.shape

TensorShape([2, 5, 3, 4])

在類 Conv2D 中，保存了卷積核張量 W 和偏置 b，可以通過類成員 trainable_variables直接回傳 W，b 的串列：

layer.trainable_variables

2.LeNet-5 實戰

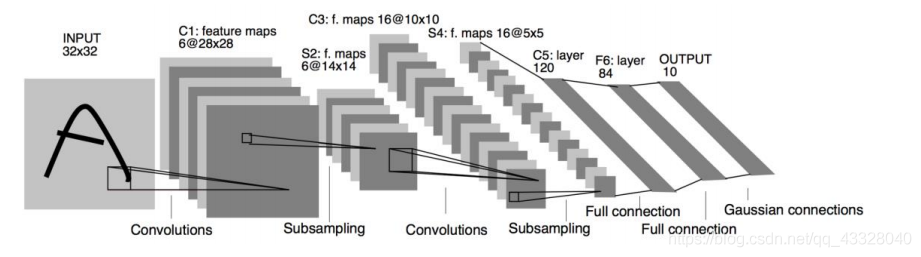

下圖是 LeNet-5 的網路結構圖，它接受 32x32 大小的數字、字符圖片，經過第一個卷積層得到 [b,28,28,6]形狀的張量，經過一個向下采樣層，張量尺寸縮小到 [b,14,14,6]，經過第二個卷積層，得到[b,10,10,16]形狀的張量，同樣經過下采樣層，張量尺寸縮小到[b,5,5,16]，在進入全連接層之前，先將張量打成[b,400]的張量，送入輸出節點數分別為 120，84 10 的 3 個全連接層，得到[b,10]的張量，

其中下采樣層我們用最大池化層來實作

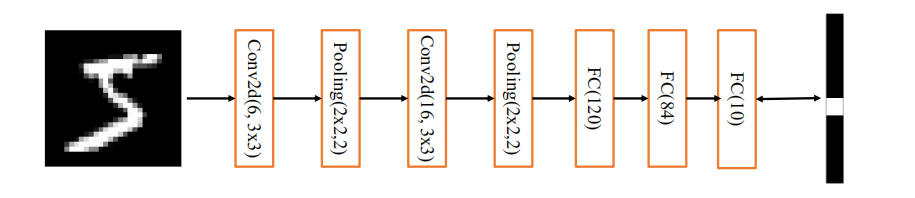

我們基于 MNIST 手寫數字圖片資料集訓練 LeNet-5 網路，并測驗其最終準確度，首先通過 Sequential 容器創建 LeNet-5：

def preprocess(x, y):
    # [0~255] => [-1~1]
    x = 2 * tf.cast(x, dtype=tf.float32) / 255. - 1.
    y = tf.cast(y, dtype=tf.int32)
    return x,y


batchsz = 32
# [50k, 32, 32, 3], [10k, 1]
(x, y), (x_val, y_val) = datasets.mnist.load_data()
y = tf.squeeze(y)
y_val = tf.squeeze(y_val)
y = tf.one_hot(y, depth=10) # [50k, 10]
y_val = tf.one_hot(y_val, depth=10) # [10k, 10]
print('datasets:', x.shape, y.shape, x_val.shape, y_val.shape, x.min(), x.max())


train_db = tf.data.Dataset.from_tensor_slices((x,y))
train_db = train_db.map(preprocess).shuffle(10000).batch(batchsz)
db_test = tf.data.Dataset.from_tensor_slices((x_val, y_val))
db_test = db_test.map(preprocess).batch(batchsz)

datasets: (60000, 28, 28) (60000, 10) (10000, 28, 28) (10000, 10) 0 255

from tensorflow.keras import Sequential
network = Sequential([ # 網路容器
    layers.Conv2D(6,kernel_size=3,strides=1), # 第一個卷積層, 6 個 3x3 卷積核
    layers.MaxPooling2D(pool_size=2,strides=2), # 高寬各減半的池化層
    layers.ReLU(), # 激活函式
    layers.Conv2D(16,kernel_size=3,strides=1), # 第二個卷積層, 16 個 3x3 卷積核
    layers.MaxPooling2D(pool_size=2,strides=2), # 高寬各減半的池化層
    layers.ReLU(), # 激活函式
    layers.Flatten(), # 打平層，方便全連接層處理
    layers.Dense(120, activation='relu'), # 全連接層，120 個節點
    layers.Dense(84, activation='relu'), # 全連接層，84 節點
    layers.Dense(10) # 全連接層，10 個節點
])
# build 一次網路模型，給輸入 X 的形狀，其中 4 為隨意給的 batchsz
network.build(input_shape=(4, 28, 28, 1))
network.summary()

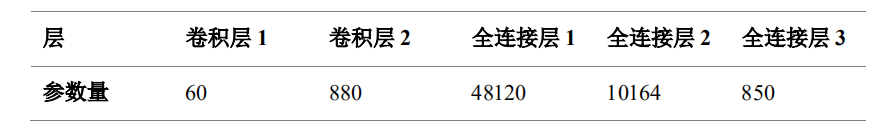

可以看到，卷積層的引數量非常少，主要的引數量集中在全連接層，

我們新建交叉熵損失函式類(沒錯，損失函式也能使用類方式)用于處理分類任務，通過設定 from_logits=True 標志位將 softmax 激活函式實作在損失函式中，不需要手動添加損失函式，提升數值計算穩定性：

# 匯入誤差計算，優化器模塊
from tensorflow.keras import losses, optimizers
# 創建損失函式的類，在實際計算時直接呼叫類實體即可
criteon = losses.CategoricalCrossentropy(from_logits=True)

訓練模型

optimizer = optimizers.Adam()

# 記錄預測正確的數量，總樣本數量
correct, total = 0,0
# 構建梯度記錄環境
for i in range(30):
    for x, y in train_db:
        with tf.GradientTape() as tape:
            # 插入通道維度，=>[b,28,28,1]
            x = tf.expand_dims(x,axis=3) # 前向計算，獲得 10 類別的概率分布，[b, 784] => [b, 10]
            out = network(x)
            # 計算交叉熵損失函式，標量
            loss = criteon(y, out)
            grads = tape.gradient(loss,network.trainable_variables)
            optimizer.apply_gradients(zip(grads,network.trainable_variables))

對模型進行測驗

# 記錄預測正確的數量，總樣本數量
correct, total = 0,0
for x,y in db_test: # 遍歷所有訓練集樣本
    # 插入通道維度，=>[b,28,28,1]

    x = tf.expand_dims(x,axis=3) # 前向計算，獲得 10 類別的預測分布，[b, 784] => [b, 10]
    out = network(x)
    # 真實的流程時先經過 softmax，再 argmax
    # 但是由于 softmax 不改變元素的大小相對關系，故省去
    pred = tf.argmax(out, axis=-1)
    y = tf.cast(y, tf.int64)
    y = tf.argmax(y,axis = -1)
    # 統計預測正確數量
    correct += float(tf.reduce_sum(tf.cast(tf.equal(pred, y),tf.float32)))
    # 統計預測樣本總數
    total += x.shape[0] # 計算準確率
print('test acc:', correct/total)

test acc: 0.9855

2.BatchNorm 層

對資料進行標準化處理：

BN 層統計每個通道上面所有資料的𝜇r，𝜎r2，因此𝜇r，𝜎𝐵r是每個通道上所有其他維度的均值和方差，

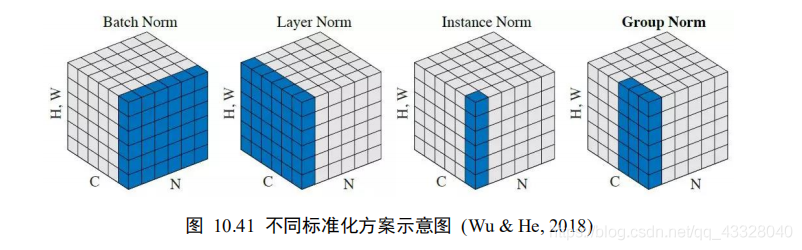

除了在通道上計算均值和方差，還有下面的幾種方式：

?Layer Norm：統計每個樣本的所有特征的均值和方差

? Instance Norm：統計每個樣本的每個通道上特征的均值和方差

? Group Norm：將 c 通道分成若干組，統計每個樣本的通道組內的特征均值和方差

2.1 BN 層實作

在 TensorFlow 中，通過 layers.BatchNormalization() 類可以非常方便地實作 BN 層：

通過設定training 標志位來區分訓練模式還是測驗模式，以 LeNet-5 的網路模型為例，在卷積層后添加 BN 層：

network = Sequential([ # 網路容器
    layers.Conv2D(6,kernel_size=3,strides=1),
    # 插入 BN 層
    layers.BatchNormalization(),
    layers.MaxPooling2D(pool_size=2,strides=2),
    layers.ReLU(),

    layers.Conv2D(16,kernel_size=3,strides=1),
    # 插入 BN 層
    layers.BatchNormalization(),
    layers.MaxPooling2D(pool_size=2,strides=2),
    layers.ReLU(),
    layers.Flatten(),

    layers.Dense(120, activation='relu'),
    # 此處也可以插入 BN 層
    layers.Dense(84, activation='relu'),
    # 此處也可以插入 BN 層
    layers.Dense(10)
])

在訓練階段，需要設定網路的引數 training=True 以區分 BN 層是訓練還是測驗模型：

with tf.GradientTape() as tape:
    # 插入通道維度
    x = tf.expand_dims(x,axis=3) # 前向計算，設定計算模式，[b, 784] => [b, 10]
    out = network(x, training=True)

在測驗階段，需要設定 training=False，避免 BN 層采用錯誤的行為：

for x,y in db_test: # 遍歷測驗集
    # 插入通道維度
    x = tf.expand_dims(x,axis=3) # 前向計算，測驗模式
    out = network(x, training=False)

import tensorflow as tf

from tensorflow import keras
from tensorflow.keras import layers, optimizers


# 2 images with 4x4 size, 3 channels
# we explicitly enforce the mean and stddev to N(1, 0.5)
x = tf.random.normal([2,4,4,3], mean=1.,stddev=0.5)

net = layers.BatchNormalization(axis=-1, center=True, scale=True,
                                trainable=True)

out = net(x)
print('forward in test mode:', net.variables)


out = net(x, training=True)
print('forward in train mode(1 step):', net.variables)

for i in range(100):
    out = net(x, training=True)
print('forward in train mode(100 steps):', net.variables)


optimizer = optimizers.SGD(lr=1e-2)
for i in range(10):
    with tf.GradientTape() as tape:
        out = net(x, training=True)
        loss = tf.reduce_mean(tf.pow(out,2)) - 1

    grads = tape.gradient(loss, net.trainable_variables)
    optimizer.apply_gradients(zip(grads, net.trainable_variables))
print('backward(10 steps):', net.variables)
