? 01低噪聲高精度AD采集模塊

在 基于ADuC845的資料采集板 設計的模擬信號采集板在實驗程序中采集信號出現了很大的噪聲，主要是由于電路板底線沒有進行很好的處理，

低噪聲設計的主要方案：

將單片機的電源和底線分成模擬和數字兩個版本，之間通過單點連接；
對于參考電源使用外部參考電壓，在后面設計中，采用 LT1004CZ-2.5 參考電壓源 作為但潘辰的參考2.5V的電壓源，

? 02模塊設計

1.電路設計¹

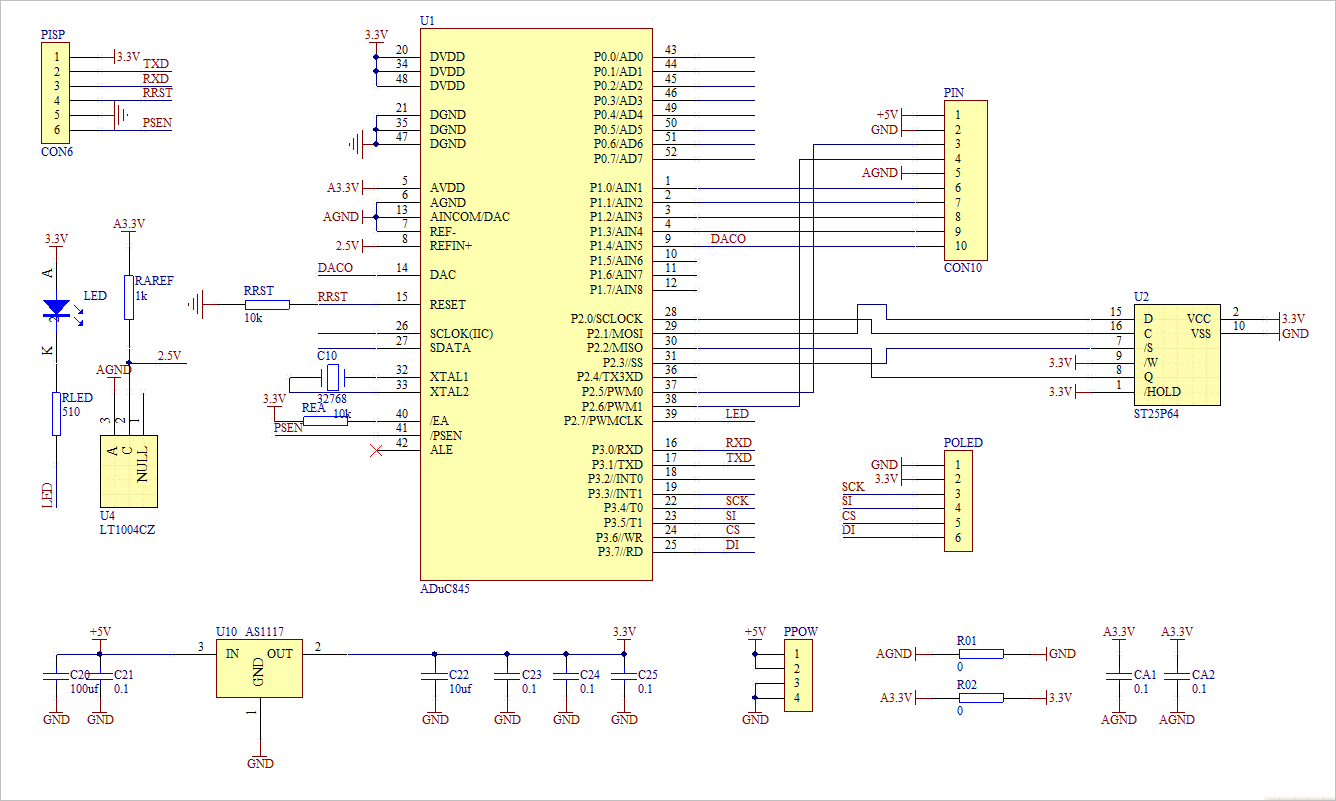

▲ 模塊SCH

^{▲ 模塊SCH}

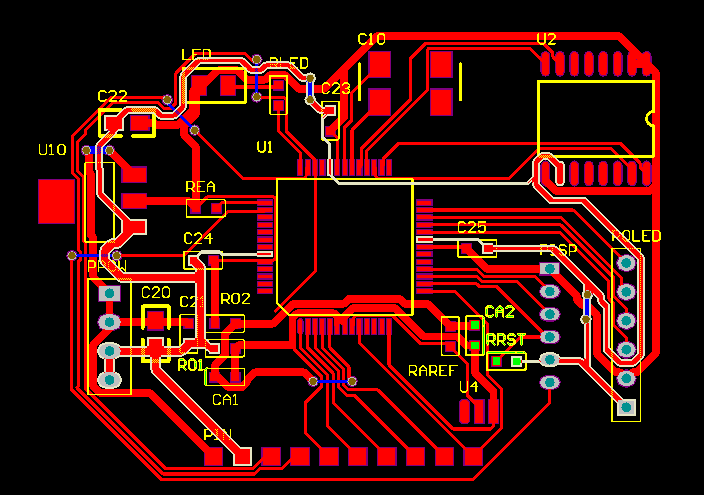

▲ 快速制版PCB

^{▲ 快速制版PCB}

2.電路焊接制作

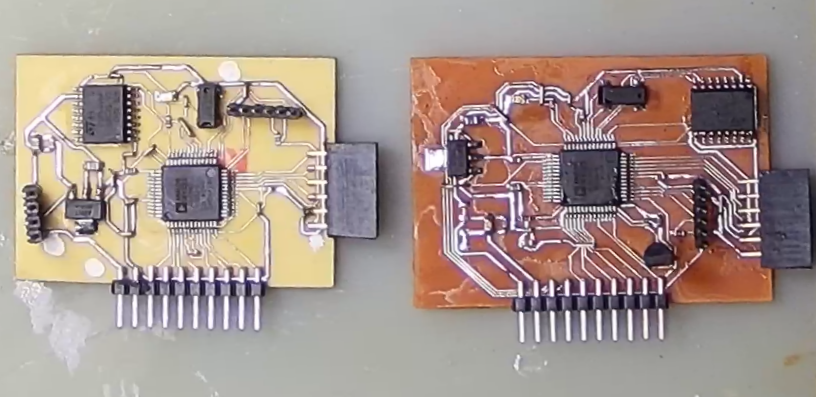

下面是制作之后的PCB，左邊是基于ADuC845的資料采集板 沒有進行低噪聲設計的版本，右邊是采用了低噪聲設計的版本，

▲ 焊接之后電路模塊

^{▲ 焊接之后電路模塊}

? 03軟體設計²

/*
** This is the Communication Test Program                        -- by Dr. Zhuoqing 2013,4,10
**
**
*/

#include <ADUC845.h>
#include <stdio.h>
#include "STRING.H"

#include "uc845.h"
#include "serialtxt.h"
#include "control.h"
#include "config.h"
#include "ST7565.H"
#include "M25P64.H"

//------------------------------------------------------------------------------
char xdata szString[32];
//------------------------------------------------------------------------------
void main(void) {
    unsigned int nCount;
    unsigned int nShow;
    int nNumber;

    UC845Init();
    ControlInit();
    SerialTxtInit();
    ST7565Init();

    //--------------------------------------------------------------------------
    printf("ADuC845     -- Dr. ZhuoQing %s %s\r\n", __DATE__, __TIME__);
    nCount = 0x0;

    //--------------------------------------------------------------------------
    nShow = 0;
    nNumber = 0;

    ADC0SetChannel(ADC0_CHANNEL_AIN1);
    ADC1SetChannel(ADC1_CHANNEL_AIN2);

    while(1) {
        nCount ++;
        if(nCount & 0x100) LED = 0;
        else LED = 1;

        WaitTime(1);

        //----------------------------------------------------------------------
        if(++nShow >= 250) {
            nShow = 0;
            if(ADC0_CANREAD) {
                sprintf(szString, "ADC0:%06x", ADC0ReadInt16());
            } else sprintf(szString, "ADC0:------");

            ST7565_Print(0, 2, szString);

            if(ADC1_CANREAD) {
                sprintf(szString, "ADC1:%06x", ADC1ReadInt16());
            } else sprintf(szString, "ADC1:------");

            ST7565_Print(0, 4, szString);

            sprintf(szString, "Number:%04d", ++nNumber);
            ST7565_Print(0, 0, szString);

        }

        DACOutput(nCount);

        //----------------------------------------------------------------------
        ConsoleDebug();

    }
}

? ※ 結論

設計之后的版本可以實作采集電壓版本，

模塊電路AD工程檔案:AD\ADuC845\2020\LowNoiseADuC845.PcbDoc * ??
下位機的軟體:C51\ADuC845\Test\2020\TestLCD\MAIN.c ??
