MVO優化DBSCAN實作聚類

目錄

一、MVO

1.基本概念

2.演算法原理

3.演算法的優缺點

4.演算法流程

二、DBSCAN

1.基本概念

2.演算法原理

3.演算法的優缺點

4.演算法流程

5.引數設定

6.MATLAB代碼

三、MVO優化DBSCAN實作聚類

參考文獻

一、MVO

1.基本概念

MVO演算法的思想啟發于物理學中多元宇宙理論,通過對白/黑洞(宇宙)和蟲洞等概念及其相互作用機理的數學化描述實作待優化問題的求解，

白洞：是一個只發射不吸收的特殊天體，并且是誕生一個宇宙的主要成分；

黑洞：剛好與白洞相反，它吸引宇宙中一切事物，所有的物理定律在黑洞中都會失效；

蟲洞：連結白洞和黑洞的多維時空隧道，將個體傳送到宇宙的任意角落，甚至是從一個宇宙到另一個宇宙，而多元宇宙通過白洞、黑洞、蟲洞相互作用達到一個穩定狀態，

2.演算法原理

MVO演算法依據多元宇宙理論的3個主要概念：白洞、黑洞和蟲洞來建立數學模型，定義候選解為宇宙，候選解的適應度為宇宙的膨脹率，迭代程序中，每一個候選解為黑洞，適應度好的宇宙依輪盤賭原理成為白洞，黑洞和白洞交換物質(維度更換)，部分黑洞可以通過蟲洞鏈接穿越到最優宇宙附近(群體最優附近搜索)，

3.演算法的優缺點

3.1優點

主要的性能引數是蟲洞存在概率和蟲洞旅行距離率，引數相對較少，低維度數值實驗表現出了相對較優異的性能，

3.2缺點

求解大規模優化問題的性能較差，演算法缺乏跳出區域極值的能力，導致無法尋取全域最優解，

4.演算法流程

用MVO演算法的偽代碼描述其流程如下：

Create random universes (U)
Initialize WER,TDR,Best_universe
SU=Sorted universes
NI=Normalize inflation rate (fitness) of the universes
while the end criterion is not satisfied
      Update WEP and TDR;
      Evaluate the fitness of all universes
      for each universe indexed by i
          Black_hole_index=i;
          for each object indexed  by  j
              r1=random([0,1]);
              if r1<NI(Ui)
                 White_hole_index=RouletteWheelSelection(-NI);
                 U(Black_hole_index,j)=SU(White_hole_index,j);
              end if

              r2=random([0,1]);
              if r2<Wormhole_existance_probability
                    r3= random([0,1]);
                    r4= random([0,1]);
                    if  r3<0.5
                        U(i,j)=Best_universe(j)+Travelling_distance_rate*(( ub(j) -lb(j))*r4 + lb(j));
                    else
                        U(i,j)=Best_universe(j)-Travelling_distance_rate*(( ub(j) -lb(j))*r4+lb(j));
                    end if
              end if
          end for
      end for
end while

有關MVO演算法的詳細介紹請參考：(中文版)MVO演算法詳解及其偽代碼

二、DBSCAN

1.基本概念

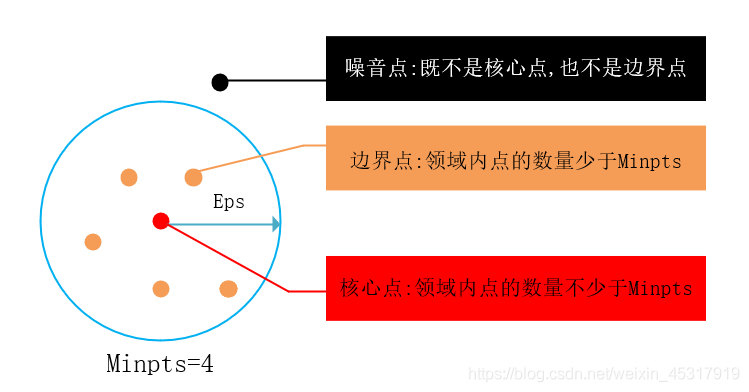

DBSCAN是一種基于密度的聚類演算法，它有兩個重要的引數：Eps為定義密度時的領域半徑，MinPts為定義核心點時的閾值，

(1) 核心點：在半徑Eps內含有大于或者等于MinPts數目的點 ，

(2) 邊界點：在半徑Eps內點的數量小于MinPts，但是落在核心點的鄰域內 ，

(3) 噪音點：既不是核心點也不是邊界點的點，

(4) 密度直達：若位于核心點的Eps領域內，則稱由密度直達，

(5) 密度可達：對與，若存在序列其中且由密度直達,則稱由密度可達，

(6) 密度相連：對與，若存在，使得與均由密度可達，則稱與密度相連，

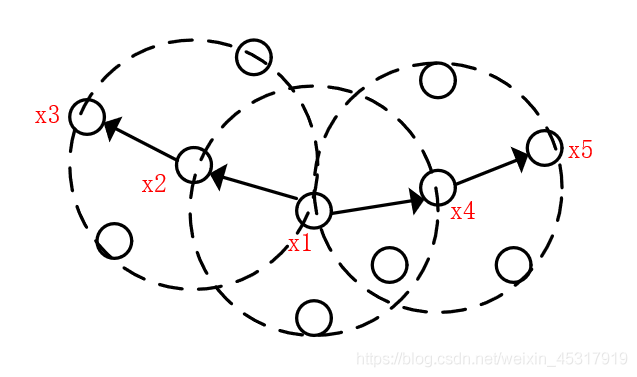

如圖2所示，虛線代表的是Eps領域，~均為核心點，、分別由密度直達，、分別由密度可達，與密度相連，

2.演算法原理

演算法先根據引數Eps和MinPts找出所有核心點，然后以任一核心點為出發點，找出由其密度可達的樣本生成聚類簇，直到所有核心點均被訪問過為止，

3.演算法的優缺點

3.1優點

（1）不需要事先指定聚類的類別數；

（2）可以發現任意形狀的類；

（3）能找出資料中的噪音點，且對噪音點不敏感，

3.2缺點

（1）演算法的聚類效果依賴于距離公式的選取，由于高維資料存在維數災難，會對距離的度量標準產生影響；

（2）當資料集中的資料密度不均勻時，引數Eps和MinPts的選取較困難，從而影響聚類的效果，

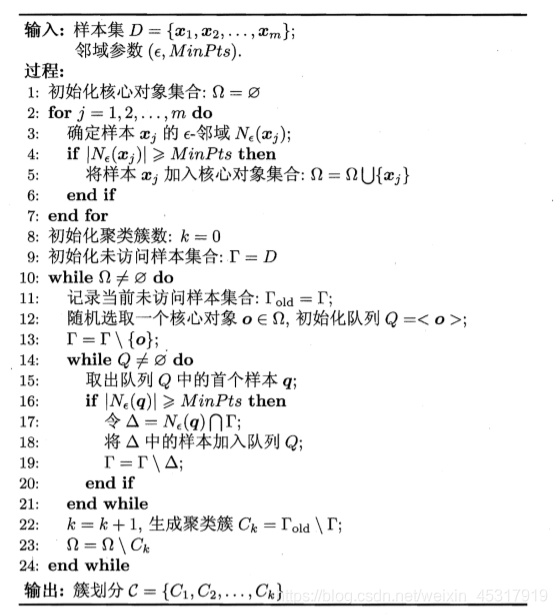

4.演算法流程

5.引數設定

(1)Eps：DBSCAN演算法原文中通過定義K-距離圖選擇Eps的值，K-距離圖的定義：給定k鄰域引數，對于資料中的每個點，計算對應的第k個最近鄰域距離，并將資料集所有點對應的第k個最近鄰域距離按照降序方式排序，并繪制成降序排列的k距離圖，在K-距離圖中第一個谷值點位置對應的k距離值設定為DBSCAN的Eps，能得到較好的聚類效果，

說明：一般將K-距離圖中引數k的值設為4，

(2)MinPts：該引數的選取有一個準則，MinPts≥dim+1，其中dim表示待聚類資料的維度，

MinPts設定為1時，每個獨立點都是核心點，都可以形成一個簇；MinPts≤2時，與層次距離最近鄰域結果相同，因此，MinPts必須選擇大于等于3的值，

6.MATLAB代碼

%%% 用DBSCAN實作聚類
clear;
close all;
clc;
tic;
%% 待聚類資料集
% 第一組資料
mu1=[0 0];  %均值
S1=[0.1 0;0 0.1];  %協方差
data1=mvnrnd(mu1,S1,100);   %產生高斯分布資料
%第二組資料
mu2=[1.25 1.25];
S2=[0.1 0;0 0.1];
data2=mvnrnd(mu2,S2,100);
% 第三組資料
mu3=[-1.25 1.25];
S3=[0.1 0;0 0.1];
data3=mvnrnd(mu3,S3,100);
data=[data1;data2;data3];

%%
% KNN k distance graph, to determine the epsilon
% 對每個資料求第K個最近領域距離，一般將k值設為4.
numData=size(data,1);
Kdist=zeros(numData,1);
[~,Dist]=knnsearch(data(2:numData,:),data(1,:),'dist','euclidean','k',4);
Kdist(1)=Dist(1);
for i=2:numData
    [~,Dist] = knnsearch(data([1:i-1,i+1:numData],:),data(i,:));   % 除i行以外的其他行與i進行計算.
    Kdist(i)=Dist;        % 矩陣Dist與k的個數有關，大小始終為(1*K).
end
[sortKdist,~]=sort(Kdist,'descend');% 將資料集所有點對應的最近領域距離按照降序方式排列,sortKdist是降序排列后的資料.
distX=(1:numData)';

%% 畫圖
figure(1);
plot(distX,sortKdist,'r+-','LineWidth',2);
grid on;
% 將引數和資料代入DBSCAN函式
epsilon=0.2;
MinPts=  4   ;
labels=DBSCAN(data,epsilon,MinPts);

figure(2);
PlotClusterinResult(data, labels);
title(['DBSCAN Clustering (\epsilon = ' num2str(epsilon) ', MinPts = ' num2str(MinPts) ')']);
toc;

三、MVO優化DBSCAN實作聚類

雖然可以通過定義K-距離圖選擇Eps的值，但該方法本身的k值也需要人為設定，導致Eps的值得不到較好的選取，針對Eps值的選取問題，本博客通過MVO優化DBSCAN實作聚類，利用MVO的尋優性能找到合適的Eps值，從而使聚類效果達到最優，

MVO優化DBSCAN實作聚類的源代碼包括MVO演算法，DBSCAN演算法的源代碼，以及MVO優化DBSCAN的程序，

代碼地址:MVO-DBSCAN

參考文獻

[1]Mirjalili S, Mirjalili S M, Hatamlou A. Multi-verse optimizer: A nature-inspired algorithm for global optimization[J]. Neural Computing and Applications, 2016,27(2): 495-513.

[2]趙世杰,高雷阜,徒君等.耦合橫縱向個體更新策略的改進MVO演算法[J].控制與決策,2018,33(8):1423.

[3]來文豪,周孟然,李大同等.無監督學習AE和MVO-DBSCAN結合LIF在煤礦突水識別中的應用[J].光譜學與光譜分析,2019,39(8):2439.

[4]劉小龍.改進多元宇宙演算法求解大規模實值優化問題[J].電子與資訊學報,2019,41(7):1667.

[5]聚類方法：DBSCAN演算法研究（1）--DBSCAN原理、流程、引數設定、優缺點以及演算法

[6]聚類演算法初探（五）DBSCAN
