前言
- 代理作業機制和好處
- 代理的基本型別
- ACL訪問控制
- 反向代理
一，安裝squlid部署環境：
二，搭建傳統代理服務器
三，搭建透明代理
四，ACL訪問控制
五，squid日志分析，sarg工具
六，squid 反向代理

前言

代理作業機制和好處

快取網頁物件，減少重復請求
訪問速率提高
隱藏客戶機真是ip地址

代理的基本型別

傳統代理
適用于internet ，需要指定服務端，開啟代理ip地址
透明代理
客戶機不需要指定代理服務器的地址和埠，而通過默認路由，防火墻策略將web訪問定向給代理服務器處理

ACL訪問控制

控制方式
根據源地址，目標URL,檔案型別等定義串列

acl 串列名稱串列型別串列內容…

再針對定義的串列做限制

http_access allow或deny 串列名

規則優先級
用戶訪問代理服務器時，squid會從上往下匹配，順序匹配定義所有規則串列，
一旦匹配成功，立即停止匹配,!!
相反，如果都不匹配，squid會使用最后一條相反的規則

最后一條是允許，相反：則是拒絕
最后一條是拒絕，相反：則是允許

常用ACL 串列型別

src　　　　　    　   源地址
dst　　　     　     目標地址
port　　　   　      目標地址
dstdomain　     　  目標域
time　　　        　 訪問時間
maxconn　　    　    最大并發連接
url_regex　         目標URL地址
urlpath_regex　　    整個目標URL路徑

反向代理

squid反向代理服務器中快取了該請求的資源，則將該請求直接回傳給客戶端；
否則反向代理服務器將向后臺的web服務器請求資源，然后將請求的應答回傳給客戶端，同時也將該應答快取在本地，供下一個請求者使用

squid反向代理服務器：我有我直接給你，我沒有我跟后面web要，我給你，我也留一份，方便給下一個；

作業機制和優點

快取網頁物件，減少重復請求
將外網（互聯網）請求，按照策略輪詢或權重分配到內網web服務器
安全，隱藏，避免用戶直接訪問web服務器；



squid代理服務器	20.0.0.16
web	20.0.0.17 centos7.4
web2	20.0.0.18 centos7.4
客戶端	20.0.0.1 /192.168.100.10

一，安裝squlid部署環境：

安裝底層編譯環境
yum -y install gcc gcc-c++ make
將軟體包拖到/opt/目錄，

解壓：
tar zxf squid-3.4.6.tar.gz     //解壓到當前目錄下就行了
編譯安裝：
cd squid-3.4.6/               //到軟體目錄下
./configure  --prefix=/usr/local/squid --sysconfdir=/etc   --enable-arp-acl --enable-linux-netfilter --enable-async-io=100 --enable-err-language="Simplify_Chinese" --enable-underscore --enable-poll --enable-gnuregex

 make && make install         //編譯有一會時間

編譯安裝的解釋：
1.指定安裝路徑；
2.組態檔存放目錄；
3.啟用acl訪問控制串列；通過客戶端的MAC地址進行管理，防止客戶使用arp欺騙，
4.內核過濾機制
5.支持透明模式功能
6.呼叫I/O執行緒優化
7.報錯提示簡體中文提示
8.url支持下劃線
9.字符設備去驅動中的函式，檔案指標掛載到當前等待佇列
10.支持正則運算式

3.將軟體squid命令能夠被系統命令能識別

//查看squid啟動命令是在那個目錄，是/bin 還是/sbin/
//在/sbin/下面，放到系統可以使用的/sbin/下,或者/bin

ln -s /usr//local/squid/sbin/squid /usr/local/sbin/

4.創建一個程式賬戶；

useradd -M -s /sbin/nologin squid

//更改屬賬戶權限， var目錄下有兩個目錄run,cahe當中都有squid的目錄
chown -R squid.squid /usr/local/squid/var

5.更改組態檔

vim /etc/squid.conf
 56 #http_access deny all
 57 http_access allow all                              //設定為允許所有
 60 http_port 3128
 61 cache_effective_user squid                   //添加主賬戶
 62 cache_effective_group squid                 //添加組賬戶
 68  coredump_dir /usr/local/squid/var/cache/squid      //在第一個快取目錄中保留coredump，容災目錄，出現問題故障可以通過目錄還原；

6.檢查組態檔語法：

[root@as squid]#squid -k parse
.....省略部分.....
正確的話會顯示很快
[root@as squid]# squid -z
[root@as squid]# 2020/10/30 12:19:23 kid1| Set Current Directory to /usr/local/squid/var/cache/squid
2020/10/30 12:19:23 kid1| Creating missing swap directories
2020/10/30 12:19:23 kid1| No cache_dir stores are configured.
^C
[root@as squid]# squid
[root@as squid]# netstat -antp|grep squid
tcp6       0      0 :::3128                 :::*                    LISTEN      55371/(squid-1)

7.配置squid啟動腳本；


vim   /etc/init.d/squid

#!/bin/bash
#chkconfig: 2345 90 25
PID="/usr/local/squid/var/run/squid.pid"   ##PID檔案行程號
CONF="/etc/squid.conf"                           ##主組態檔
CMD="/usr/local/squid/sbin/squid"           ##啟動命令

case "$1" in
start)
                netstat -ntap | grep squid &> /dev/null
                if [ $? -eq 0 ]
                then
                 echo "squid is running"
                 else
                 echo "正在啟動 squid...."
                 $CMD
                 echo "啟動完成！"
                fi
                ;;
stop)
                $CMD -k kill &> /dev/null   ##關閉squid
                rm -rf $PID &> /dev/null    ##洗掉PID檔案
                ;;
status)
                [ -f $PID ] &> /dev/null
                 if [ $? -eq 0 ]
                                then
                                 netstat -ntap | grep squid
                                else
                                 echo "squid is not running"
                fi
                ;;
restart)
                $0 stop &> /dev/null
                echo "正在關閉 squid..."
                $0 start &> /dev/null
                echo "正在啟動 squid..."
                ;;
reload)
                $CMD -k reconfigure    ##多載組態檔
                ;;
check)
                $CMD -k parse      ##檢查語法
                ;;
*)
                echo "用法:$0{start|stop|reload|status|check|restart}"
                ;;
esac

驗證腳本：

[root@as init.d]# chmod +x /etc/init.d/squid           //腳本執行權限
[root@as init.d]# chkconfig --add  /etc/init.d/squid   //添加到啟動項
[root@as init.d]# service squid stop
[root@as init.d]# netstat -antp|grep squid
[root@as init.d]# service squid start
正在啟動 squid....
啟動完成！
[root@as init.d]# netstat -antp|grep squid
tcp6       0      0 :::3128                 :::*                    LISTEN      56348/(squid-1)

二，搭建傳統代理服務器

手動指定代理服務器；指定代理服務器；

更改squid配置，添加優化

[root@squid init.d]# vim /etc/squid.conf
       http_port 3128
      cache_effective_user squid
      cache_effective_group squid
63 cache_mem 64 MB	'//自定義快取空間大小，容量最好為4的倍數'
64 reply_body_max_size 10 MB	'//允許下載最大檔案大小，以位元組為單位，默認設定0表示不進行限制'
65 maximum_object_size 4096 KB	'  //允許保存到快取空間的最大物件的大小，以KB為單位，超過限制不會快取，直接轉到用戶端的快取'

[root@squid ~]# service squid reload	'//多載服務'
[root@squid ~]# netstat -antp |grep squid
tcp6       0      0 :::3128                 :::*                    LISTEN      56799/(squid-1)

防火墻設定

[root@squid ~]# iptables -F ‘//清空防火墻表內容’
[root@squid ~]# iptables -L ‘//查看防火墻表內容’
[root@squid ~]# setenforce 0 ‘//關閉防火墻增強型功能’
[root@squid ~]# iptables -I INPUT -p tcp --dport 3128 -j ACCEPT ‘//新增規則，允許3128埠’

（真機或win10虛擬機）瀏覽器驗證：
使用瀏覽器不同，配置代理服務地址也不同；（我用的是firefox火狐）

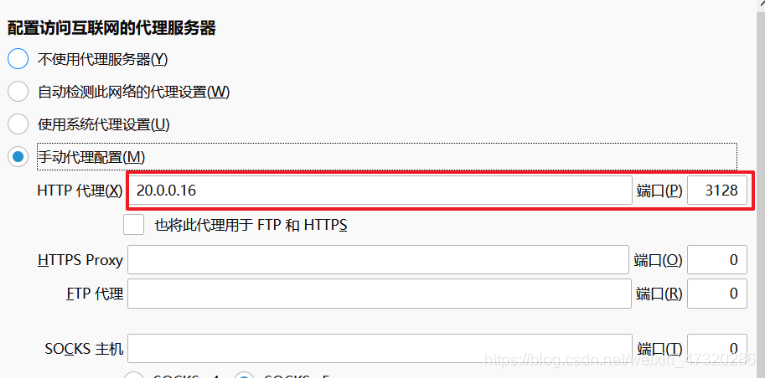

設定-----網路----選擇手動配置代理ip

第一次：沒配置代理ip前
第二次：配置代理ip后

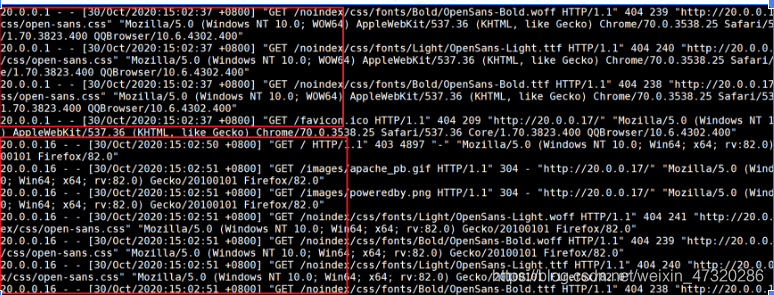

web節點查看httpd訪問正確日志： cat /var/log/httpd/access.log

在這里插入圖片描述

問題：
1.如果訪問web網站，頁面顯示錯誤資訊，無法獲取URL資訊，解決方法如下：
//代理服務器組態檔，拒絕了acl訪問策略；
56 #http_access deny all //查看是不是忽略了這個，注釋掉
添加http_access allow all //允許所有，訪問策略

2.防火墻問題，是否關閉firewalld，iptables訪問策略清空，從新添加！！

三，搭建透明代理

關閉傳統代理的，客戶端代理ip

添加一個網卡ens36 做代理網關；
識別不到新添加網卡：systemctl start networkmanager 網路管理服務；

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33  ifcfg-ens36

vim ifcfg-ens36
//檔案之前的ens33改成ens36
//uuid洗掉去掉
//ip地址為192.168.100.1  網關地址

//重啟下網路服務
systemctl restart network
-------------

做路由轉發

vim  /etc/sysctl.conf
net.ipv4.ip_forward = 1

[root@squid network-scripts]# sysctl -p
net.ipv4.ip_forward = 1

更改squid組態檔，改為透明代理模式

vim /etc/squid.conf
60 http_port 192.168.100.1:3128  transparent
//地址是新建網卡的網關地址；

重啟服務；
service squid restart
防火墻策略設定：

iptables -t nat -I PREROUTING -i ens36 -s 192.168.100.0/24 -p tcp --dport 80 -j REDIRECT --to 3128        //定義入口規則 網卡名稱 源地址  協議   http80埠重定向到3128埠
iptables -t nat -I PREROUTING -i ens36 -s 192.168.100.0/24 -p tcp --dport 443 -j REDIRECT --to 3128      //定義入口規則 網卡名稱 源地址  協議   https443埠重定向到3128
iptables -I INPUT -p tcp --dport 3218 -j ACCEPT         //新增規則，允許3128埠

web節點、

1.做靜態路由，指向squid代理服務器地址；

[root@web httpd]# route add -net 192.168.100.0/24 gw 20.0.0.16    //添加路由到路由表

[root@web httpd]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         20.0.0.2        0.0.0.0         UG    100    0        0 ens33
20.0.0.0        0.0.0.0         255.255.255.0   U     100    0        0 ens33
192.168.100.0   20.0.0.16       255.255.255.0   UG    0      0        0 ens33
192.168.122.0   0.0.0.0         255.255.255.0   U     0      0        0 virbr0

客戶端驗證：
將之前的網卡更換，與squid代理服務網關網卡一致

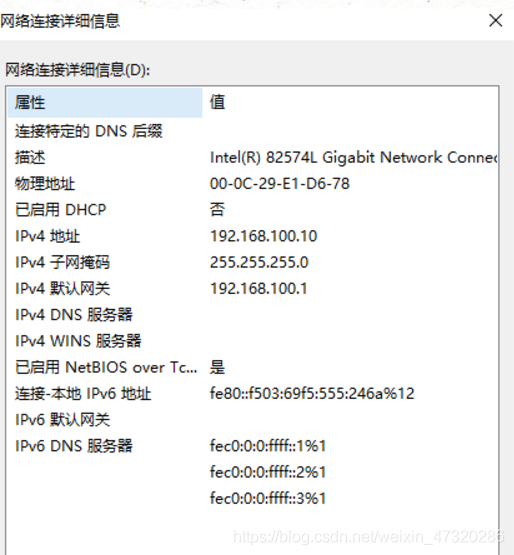

更改為192.168.100.10地址，網關指向代理服務網關192.168.100.1

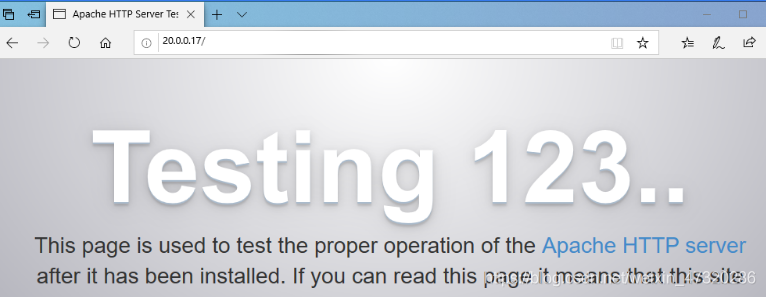

win10 打開瀏覽器訪問web地址，輸入20.0.0.17
//顯示登陸界面；

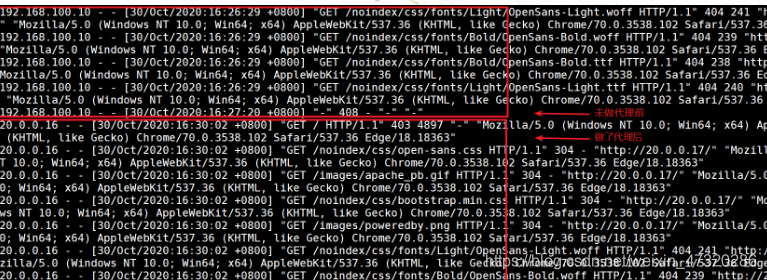

web端查看日志檔案
tail /vat/log/httpd/access.log

四，ACL訪問控制

修改squid組態檔


vim /etc/squid.conf

acl  mygw    src 192.168.100.0/24             //訪問串列控制原地址某個網段；
acl  localip src 192.168.100.10/32           //訪問串列控制具體地址‘,固定ip地址是32位
acl  desthost   dst  20.0.0.17/32           //訪問串列控制目標地址
acl  mc20    maxconn  20                    //訪問數量，最大訪問
acl  burl    url_regex  -i  ^rtsp://  ^cmule://           //正則運算式，以什么協議為開頭
acl  purl    urlpath_regex -i  \.mp3$  \.mp4$  \.rmvb$   //以什么為結尾
acl  work time  MTWHF  08:30-17:30                        //對某段時間做限制，MTWHF是周一到周五，AC是周六周日



//拒絕localip串列；以上往下的順序
http_access deny localip

acl訪問控制的ip地址，也可以放在一起串列管理
方便，靈活，減少組態檔的代碼量


mkdi  /etc/squid/              //創建目錄，存放物件地址

vim  /etc/squid/dest.ip        //輸入web目標地址
20.0.0.17
20.0.0.18
.....

組態檔內

vim /etc/squid.conf

acl  desthost   dst   "/etc/squid/dest.ip"

重啟squid
service squid restart
客戶端訪問

做訪問串列控制前：
在這里插入圖片描述

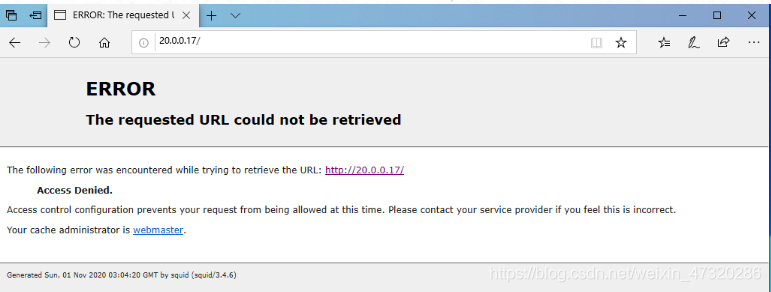

做訪問串列控制后：

五，squid日志分析，sarg工具

安裝準備環境
yum -y install gd gd-devel //影像處理擴展庫gd
創建編譯安裝準備目錄
mkdir /usr/local/sarg
將軟體拖到/opt 解壓
cd /opt
tar zxvf sarg-2.3.7.tar.gz
編譯安裝
cd sarg-2.3.7/
./configure --prefix=/usr/local/sarg --sysconfdir=/etc/sarg --enable-extraprotection

//–enable-extraprotection //額外安全防護

make && make install

將sarg配置備份，修改組態檔
cd /etc/sarg/
cp sarg.conf sarg.conf.bak

編輯配置

vim sarg.conf

7 access_log /usr/local/squid/var/logs/access.log
25 title "Squid User Access Reports"
120 output_dir /var/www/html/squid-reports
178 user_ip no
184 topuser_sort_field connect reverse
206 exclude_hosts /usr/local/sarg/noreport
257 overwrite_report no
289 mail_utility mailq.postfix
434 charset UTF-8
518 weekdays 0-6
525 hours 0-23
633 www_document_root /var/www/html

//配置解釋：
7：指定訪問日志檔案
25：網頁標題，可自定義
120：報告輸出目錄，存放目錄
178：使用用戶名顯示
184：top排序中有連接次數，訪問位元組，降序排列，升序是normal
206：不計入排序的站點串列檔案
257：同名日志是否覆寫
289：發送郵件報告命令
434：使用字符集
518：top排序的星期周期
525：top排序的時間周期
633：網頁根目錄

創建串列檔案
touch /usr/local/sarg/noreport
將sarg命令能夠被系統識別

ln -s /usr/local/sarg/bin/sarg /usr/local/bin/

安裝httpd
yum -y install httpd
開啟sarg工具，生成報告

[root@as sarg]# sarg
SARG: 紀錄在檔案: 81, reading: 100.00%
SARG: 成功的生成報告在 /var/www/html/squid-reports/2020Nov01-2020Nov01

執行每天生成報告

sarg -l  /usr/local/squid/var/logs/access.log  -o /var/www/html/squid-reports/ -z -d $(date -d "1 day ago" +%d/%m/%Y)-$(date +%d/%m/%Y)

前一天的時間 - 今天的時間 = 就是一天的生成報告時間
[root@as squid-reports]# date -d "1 day ago" +%d/%m/%Y
31/10/2020
[root@as squid-reports]# date  +%d/%m/%Y
01/11/2020

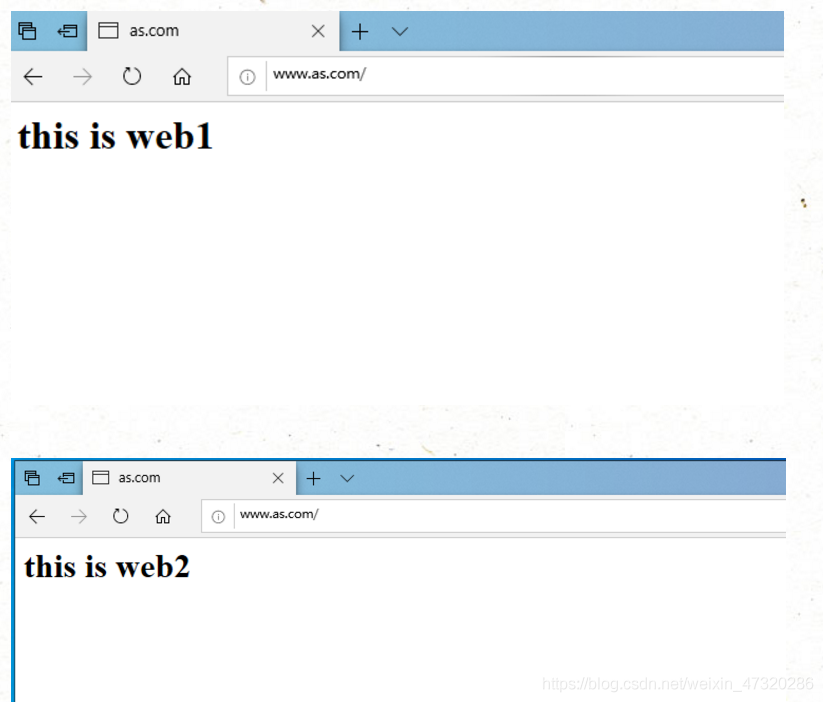

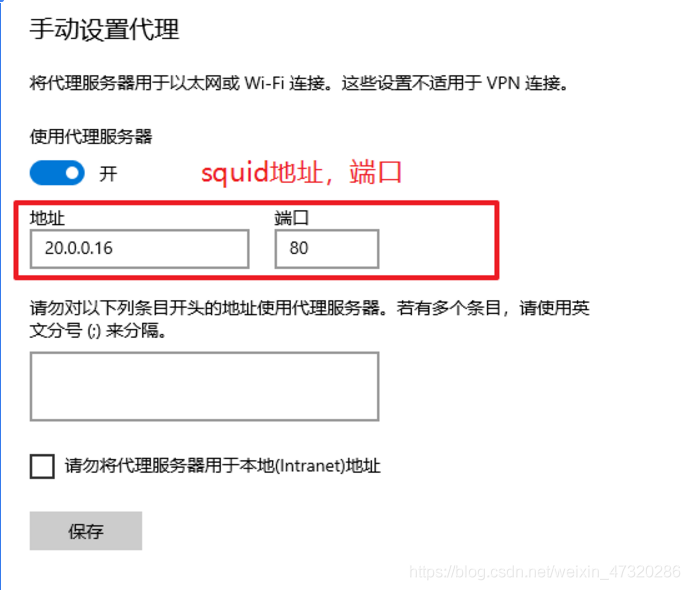

六，squid 反向代理

20.0.0.17 網頁檔案修改

vi /var/www/html/index.html

<h1> this  is web1 </h1>

新添加 web2節點 20.0.0.18

//安裝httpd
yum -y install httpd

//開啟服務，做站點目錄網頁檔案，

vi /var/www/html/index.html

<h1> this  is web2 </h1>

systemctl enable httpd
systemctl start httpd

netstat -antp|grep 80


//添加路由表，靜態路由指向代理服務器ip
route add -net 192.168.100.0/24 gw 20.0.0.16

route -n        //查看路由表

ping 192.168.100.10    測驗客戶端的連通性

squid端修改squid配置，改為反向代理

vim   /etc/squid.conf
http_port 20.0.0.16:80 accel vhost vport                  //監聽squid代理地址，埠為80
cache_peer 20.0.0.17 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web        //訪問后面web節點服務，重定向，定位到80埠，采用輪詢機制，最大訪問量30 ， 權重為1  ，別名web
cache_peer 20.0.0.18 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web2      //訪問后面web節點服務，重定向，定位到80埠，采用輪詢機制，最大訪問量30 ， 權重為1  ，別名web
cache_peer_domain web web2 www.as.com       //匹配，如果訪問的域名是www.as.com  就訪問到兩個web節點；



//停止httpd服務；埠沖突
systemctl  stop httpd

//重啟squid服務，過濾埠
[root@squid ~]# service squid restart
正在關閉 squid...
正在啟動 squid...
[root@squid ~]# netstat -antp |grep squid
tcp        0      0 20.0.0.16:80            0.0.0.0:*               LISTEN      60392/(squid-1)

防火墻策略

[root@squid ~]# iptables -F             //清除之前的所有規則
[root@squid ~]# iptables -t nat -F    //清除之前表內的所有策略
[root@squid ~]# iptables -I INPUT -p tcp --dport 3128 -j ACCEPT      //新添加入規則，允許埠3128
[root@squid ~]# iptables -L
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
ACCEPT     tcp  --  anywhere             anywhere             tcp dpt:squid

Chain FORWARD (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
