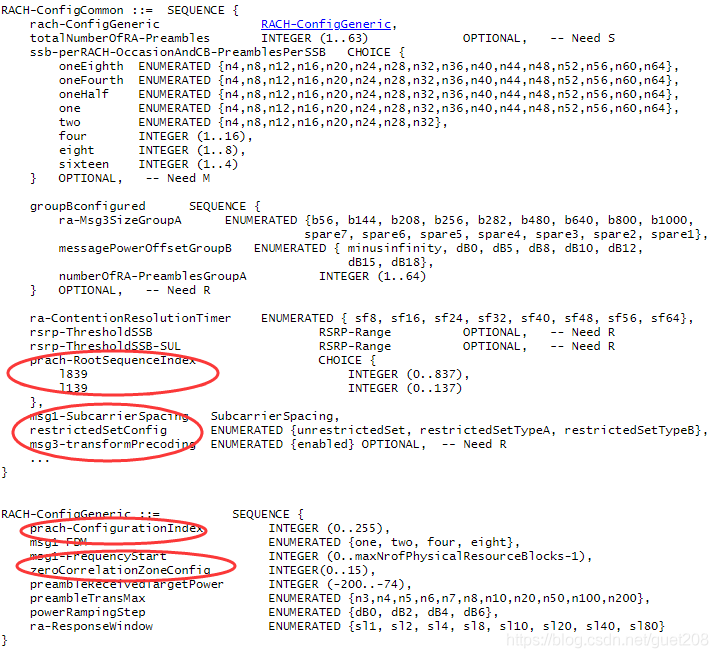

先擼一下隨機接入發起前的一些前提，終端開機后進行小區搜索，解調SSB獲得MIB資訊以及系統幀號和幀邊界，MIB資訊里面包含有8位pdcch-ConfigSIB1指示，告知了SIB1調度資訊可能出現的時瞥澩位置，也即search space和CORESET，UE再根據這個時瞥澩位置采用SI-RNTI（System Information RNTI）去盲檢SIB1的調度資訊，獲得SIB1的調度指示，即SIB1會出現在哪里，UE需要在哪個地方蹲點把SIB1接收解調，SIB1有個花名叫RMSI（remaining minimum system information ),包含了終端發起初始隨機接入前所需要知道的系統資訊，它以160ms周期性的承載在PDSCH上發送，SIB1中包含的RACH資訊如下所示RACH-CconfigCommon，
在漫談11中，已經了解了隨機接入preamble的數學生成公式，引數多，初次接觸，不搞物理演算法的小伙伴看著也頭痛腦脹，云里霧里，一時半會不知道為啥搞這么復雜，我們把上圖中RACH資訊紅圈圈搞明白就差不多了，

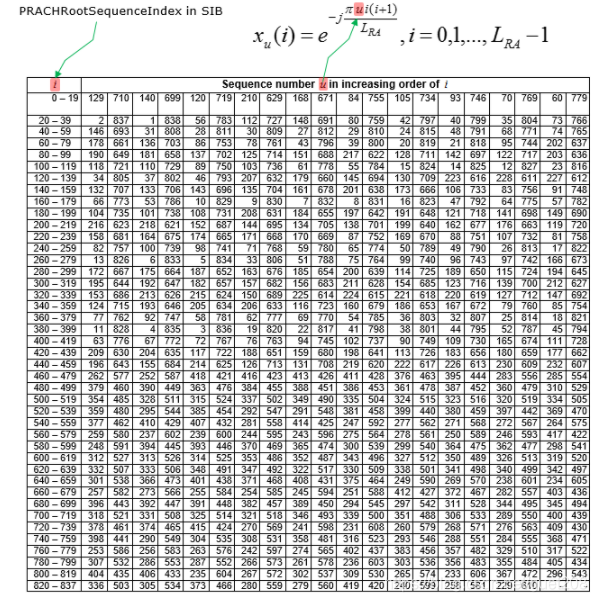

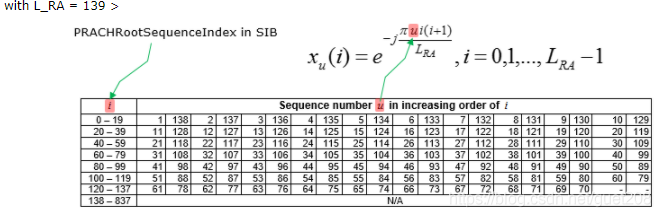

Prach-RootSequenceIndex是小區基站告訴終端，本小區長短preabmle可以采用的根號，即u值，

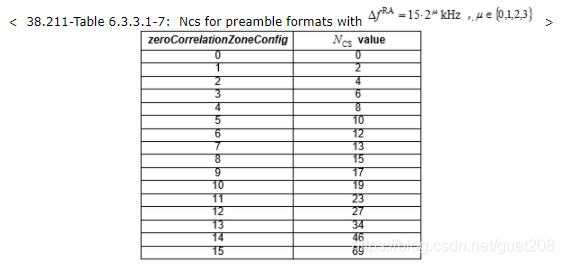

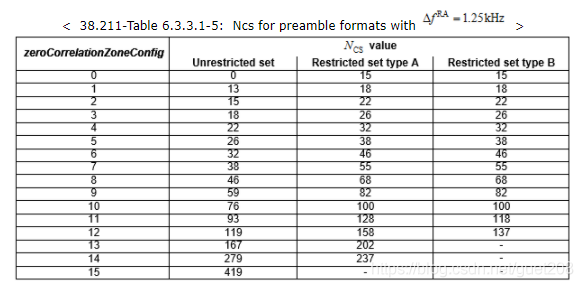

Msg1-SubcarrierSpaceing告知終端在發起隨機接入第一條msg1時所采用的子載波間隔，zeroCorrelationZoneConfig告訴終端對應的限制集和NCS移位數，NCS移位有什么用？無非就是改變ZC序列的相位，相位的旋轉表現為時延上的擴展，作用就是同一個根序列可以區分多用戶，所以長preamble可以支持多個NCS移位，這個小區也就支持更多的用戶，小半徑就比短preamble要大了，后面再講講怎么接收檢測preamble，怎么區分用戶，

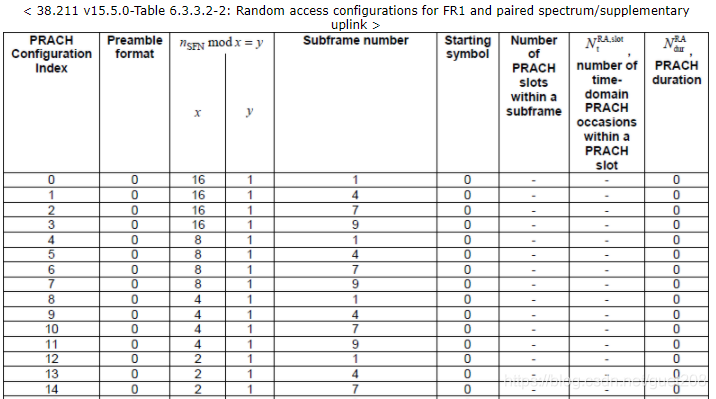

Prach-ConfiguationIdex告知終端可在哪個時間點發射PRACH，即哪個系統幀，哪個子幀，哪個slot，起始symbol，這個表很長，總共有256個index，

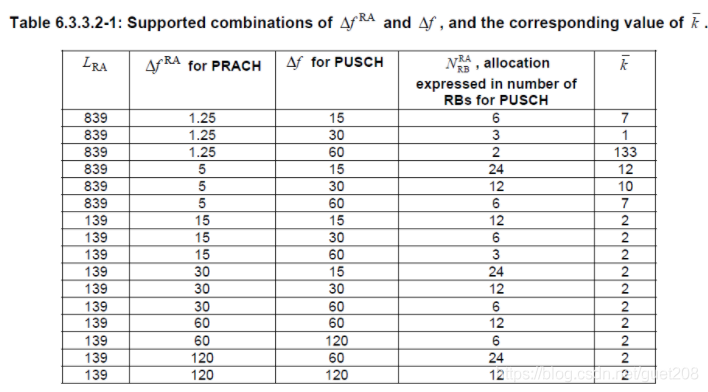

msg1-FDM告知終端，當前時間點發射的頻域上有多少個PRACH Occasion；msg1-FrequecnyStart告知終端頻域上的起始位置，在漫談11中說到preamble帶寬M(個RBs)和頻域RACH occasions（K）確定K*M總的PRACH頻域，那么preamble的帶寬又從何而來呢？由preamble的長度和子載波間隔共同確定，如何確定？看一下漫談11中preamble發射處理流程就明白，以PRACH的子載波間隔來統計不直觀，以PUSCH的子載波間隔和RB數來做參考就好理解了，比如，長preamble，序列長為839，子載波間隔為1.25kHz,PUSCH子載波間隔為15KHz，那PRACH占用的RB數為839X1.25/15/12=6（RB），
RACH-CconfigCommon中還包含了基于接收下行信號來估計下行路損而得到的preamble發射功率，以及隨后的功率爬坡值，一開始終端不知道離基站遠還是近，不知道以多大功率發射上行信號才合適，所以聰明地通過估計下行信號來獲得參考，

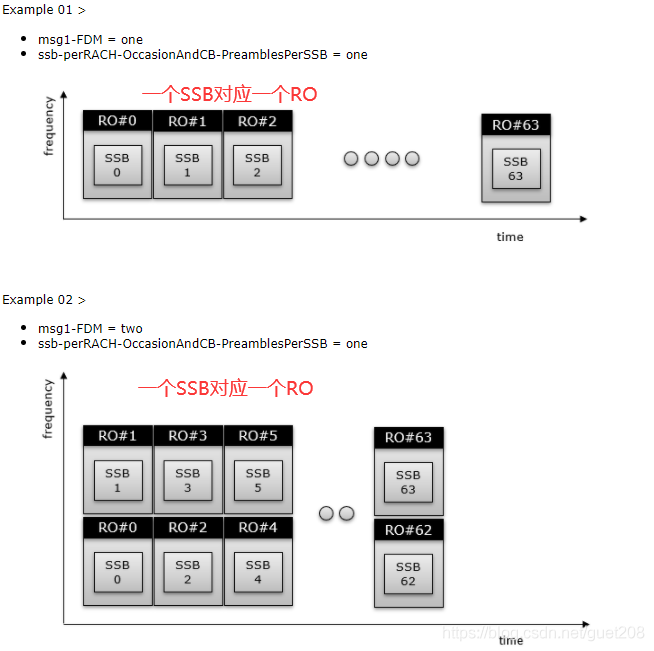

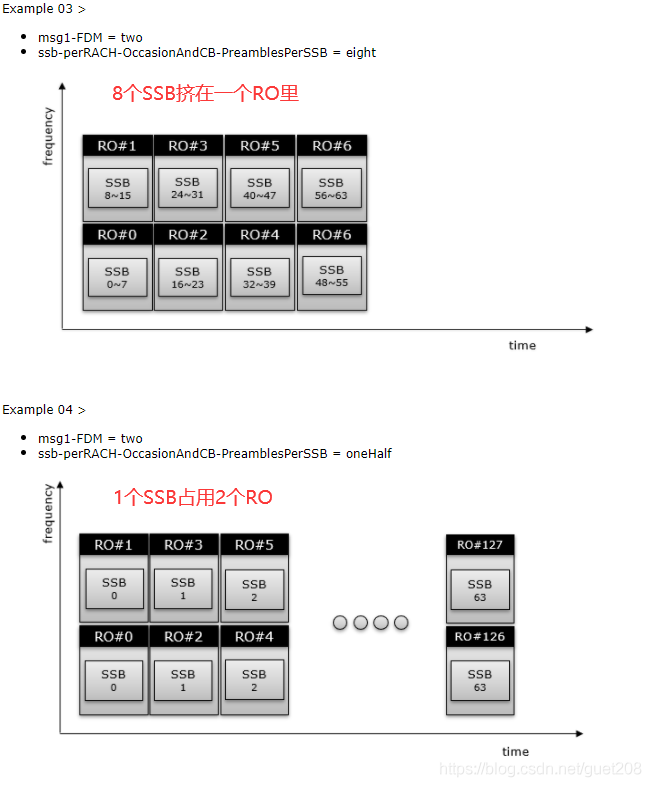

好了，終端知道用哪些系統引數生成preamble，在哪些時頻域地點去發射preamble，也大概知道以多大功率來發射信號了，終端是不是就可以愉快的發射PRACH了呢？且慢，如果這樣，那不就是和LTE沒有什么多大差別了，體現不出5GNR的先進性，那NR比LTE多了啥比較明顯的不同？Massive MIMO，如何在PRACH體現利用Massive MIMO的好處？beam.這不是在小區搜索里通過SSB index已經確定了嗎？那是終端確定的下行最合適自己的beam，終端要設法告知基站自己掃到的最合適的beam，如果另外增加別的系統訊息來指示，太浪費資源了，因此上行通過想辦法早早就讓基站接收PRACH時就可以知道終端小區搜索確定的beam Index，這樣，SSB和PRACH就勾搭起來了，前面RACH-CconfigCommon有兩個資訊ssb-perRACH-OccasionAndCB-PreamblePerSSB和msg1-FDM告知了兩者之間的關系，我們看到ssb-perRACH-OccasionAndCB-PreamblePerSSB這個引數有分數也有整數，假如其值為N，當N<1, 那么一個SSB Index對應1/N個RACH Occasion，每個RACH Occasion中包含所有的Preamble；當N>1，那么一個PRACH Occasion對應N個SSB Index，RACH Occasion（RO）是一個時頻域的概念，SSB和PRACH關聯用文字表述太麻煩了，無非就是先頻域再時域，一個擠在一起還是多個擠在一起，或者是一個占用多個， 上圖才是硬道理，通過這種映射關系，基站在檢測到終端發射的preamble，就可以確定哪個beam是最合適終端的，

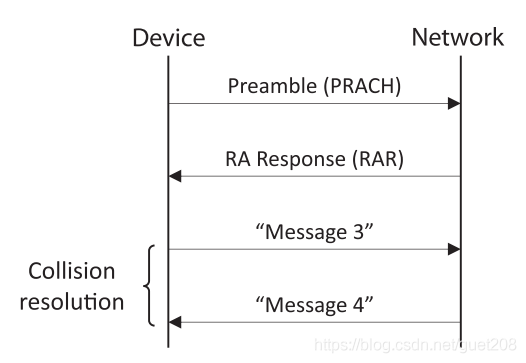

SSB和prach關聯后，可以發起初始隨機接入了，Msg1也即preamble的發射，然后基站接收解調，得到終端相對于基站的時間偏移量TA值，然后發送msg2，告知終端收到了發送的preamble以及之后的上行（msg3）需要的時間調整量TA，Msg3和msg4主要是用于解決preamble的碰撞機制，因為有可能會有兩個終端在相同的時間，相同的地點發射preamble，終端收到msg4之后，就完成了RRC連接，也即正式完成了注冊在案，正式為基站所接納，
終端在以下場景可以發起隨機接入：小區切換的時候對新小區發起隨機接入；太長時間沒有上行業務而與基站失步需要重新建立上行同步；上行調度申請得不到基站滿足時重新發起隨機接入申請調度，
至于基站是怎么檢測PRACH的，后面我再研究，
喜歡 文章可添加公眾號，回復SSB，LDPC可獲得代碼：
宣告：文中部分圖片來源于http://www.sharetechnote.com/
