1.模塊接線
| USB-TTL模塊 | WH-BLE103藍牙模塊 |
|---|---|
| RX | UART_TX |
| TX | UART_RX |
| 3V3 | VBAT |
| GND | GND |

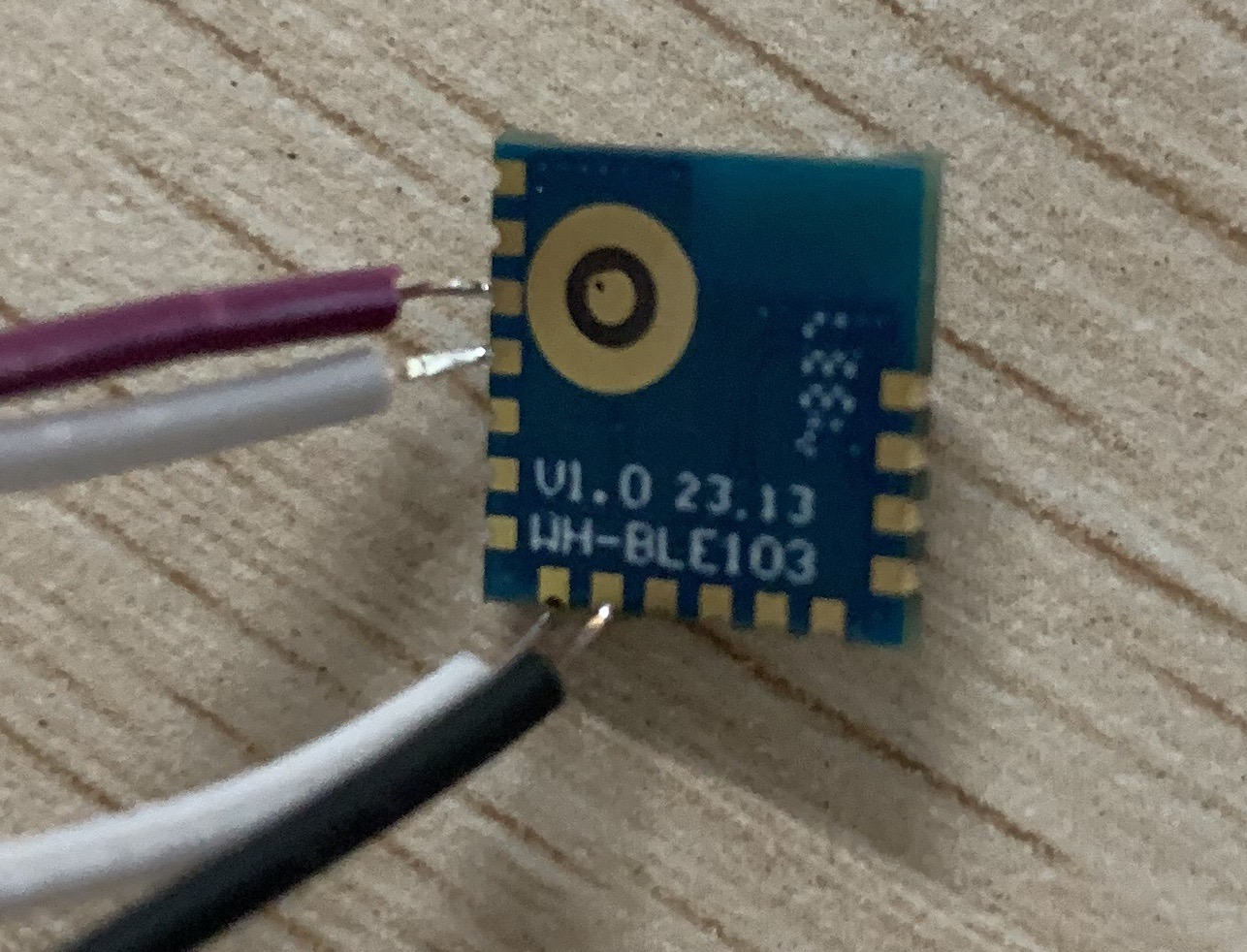

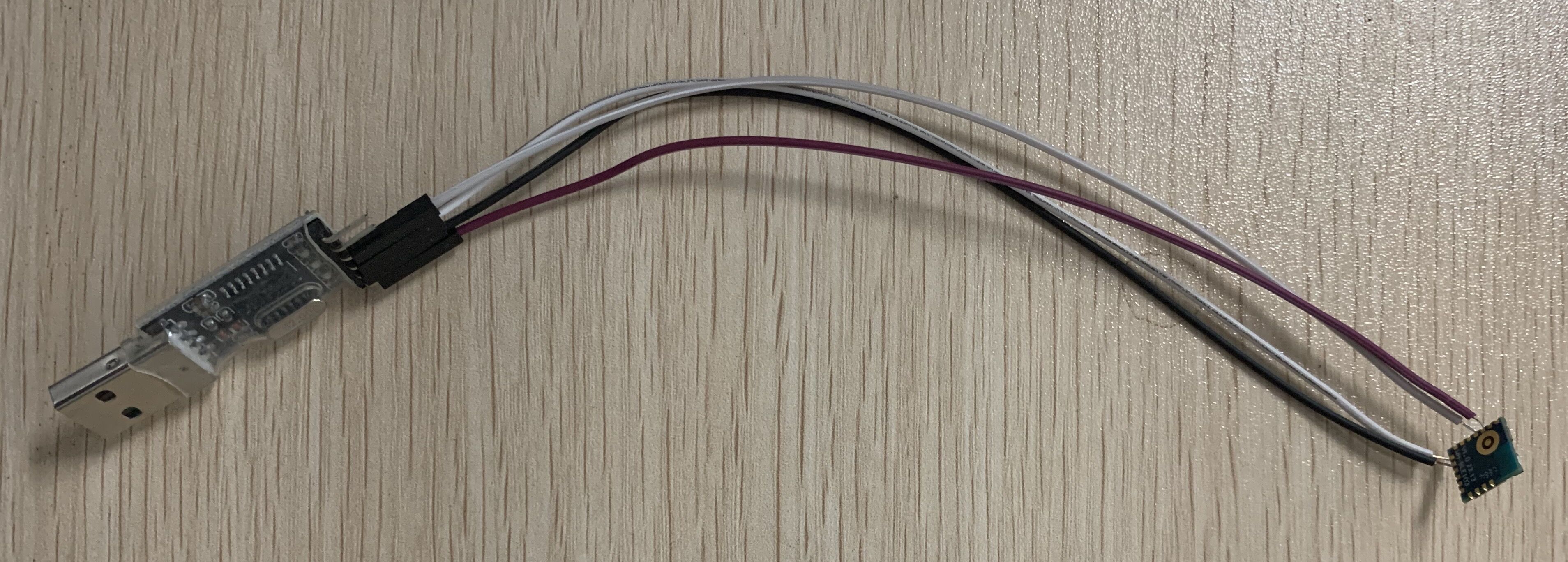

如圖所示
2.模塊除錯指令
模塊的預設 UART 口引數為： 波特率 57600、無校驗、8 位資料位、1 位停止位，
首先需要發送切換模式指令(不用加回車換行)
+++a
要設定通訊密碼，模塊間聯網靠密碼進行區分(要加回車換行)
AT+PASS=123456
將模塊模式切換到 Mesh 組網模式(要加回車換行)
AT+MODE=F
3.mesh網路測驗
將以上步驟同時應用到3個WH-BLE103藍牙模塊中，并打開3個串口除錯助手，設定好引數

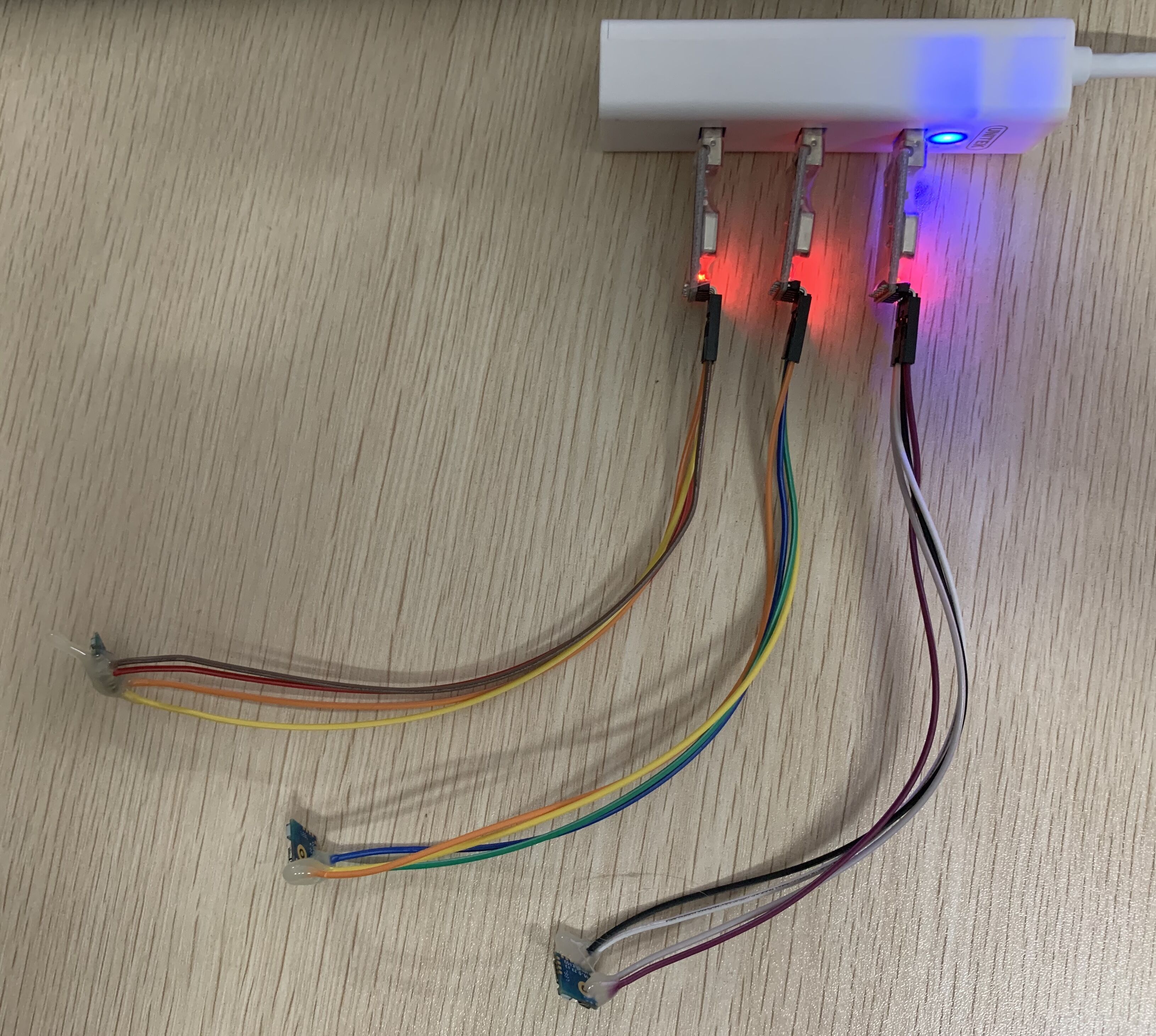

3個WH-BLE103藍牙模塊連接通過USB-TTL連接PC電腦

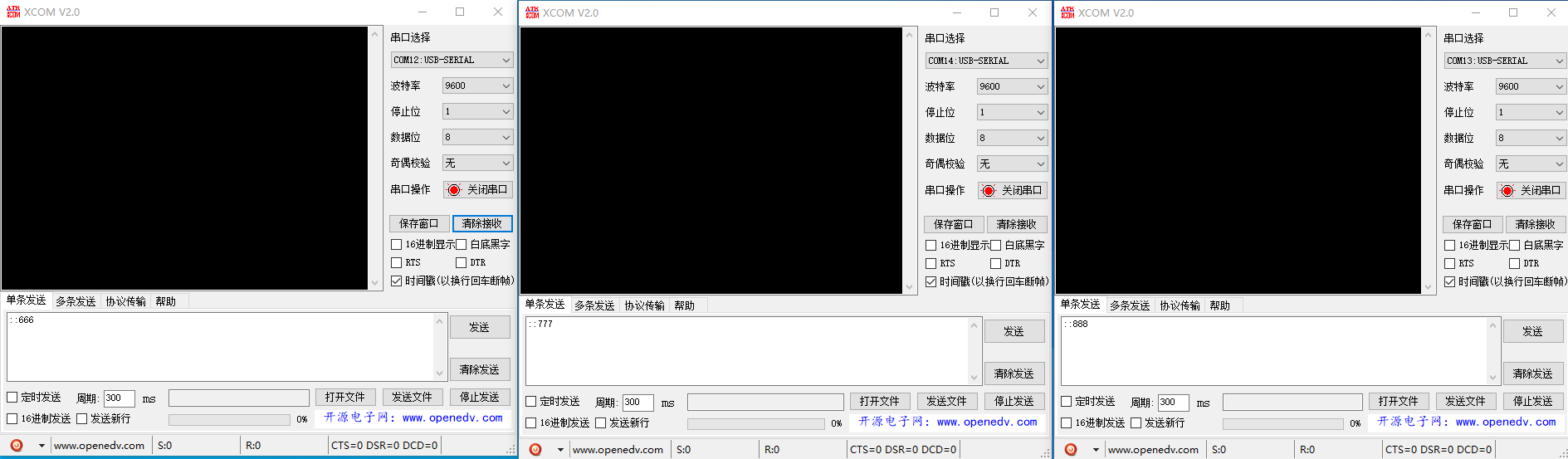

打開3個串口除錯助手
要發送資料要以::資料的形式發送，如我要發送666就要輸入
::666

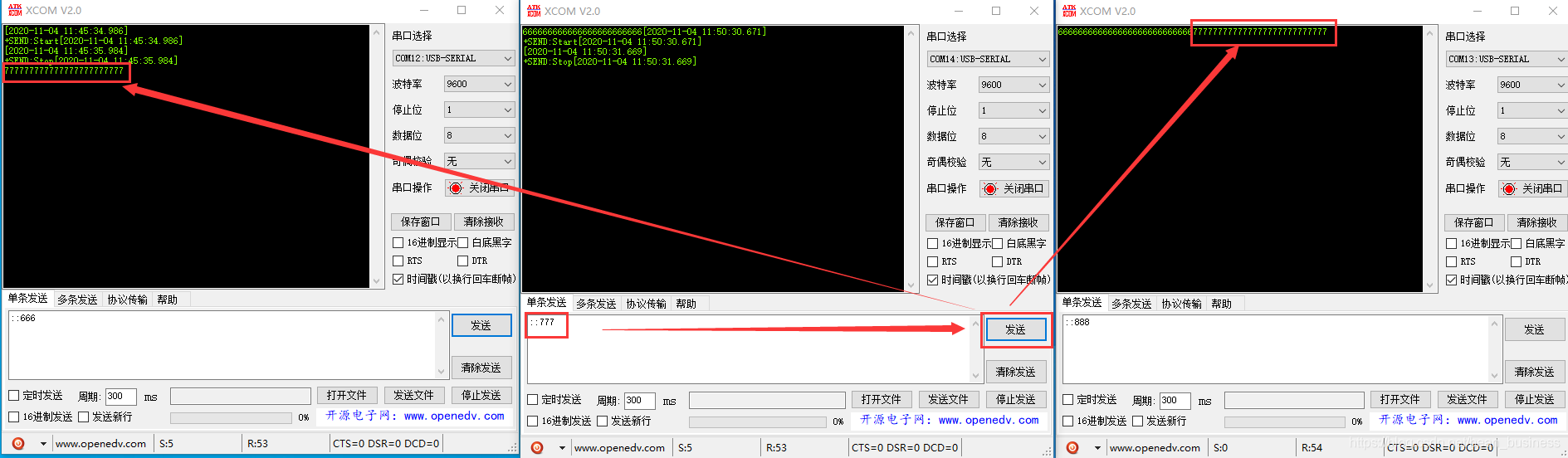

模塊1向mesh網路發送666 (不用加回車換行)
模塊2向mesh網路發送777 (不用加回車換行)
模塊3向mesh網路發送888 (不用加回車換行)

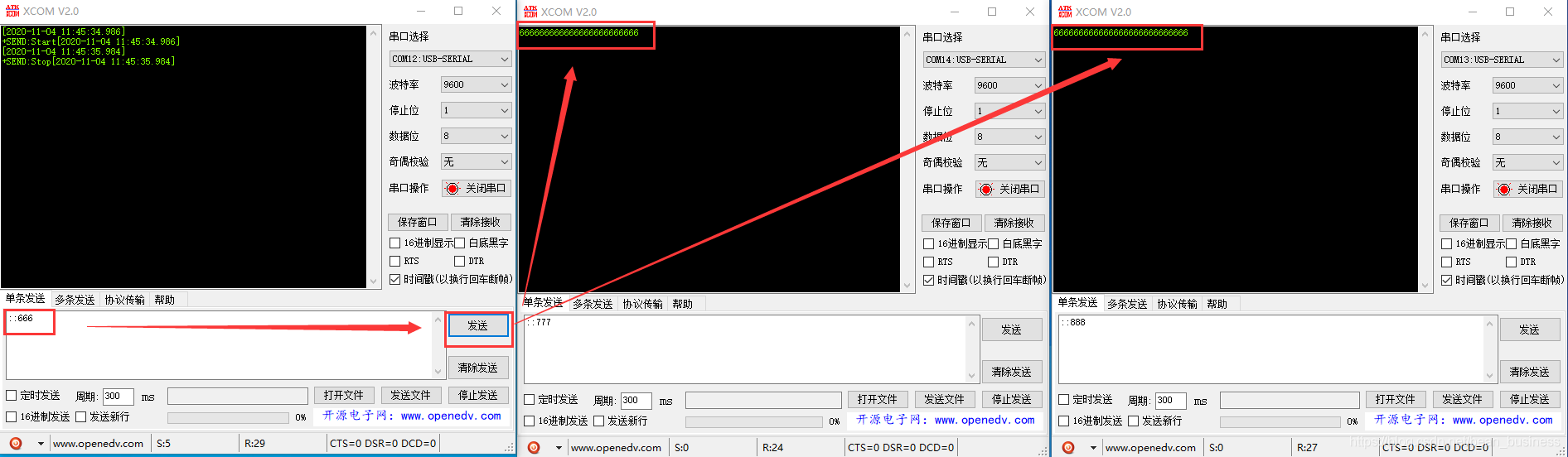

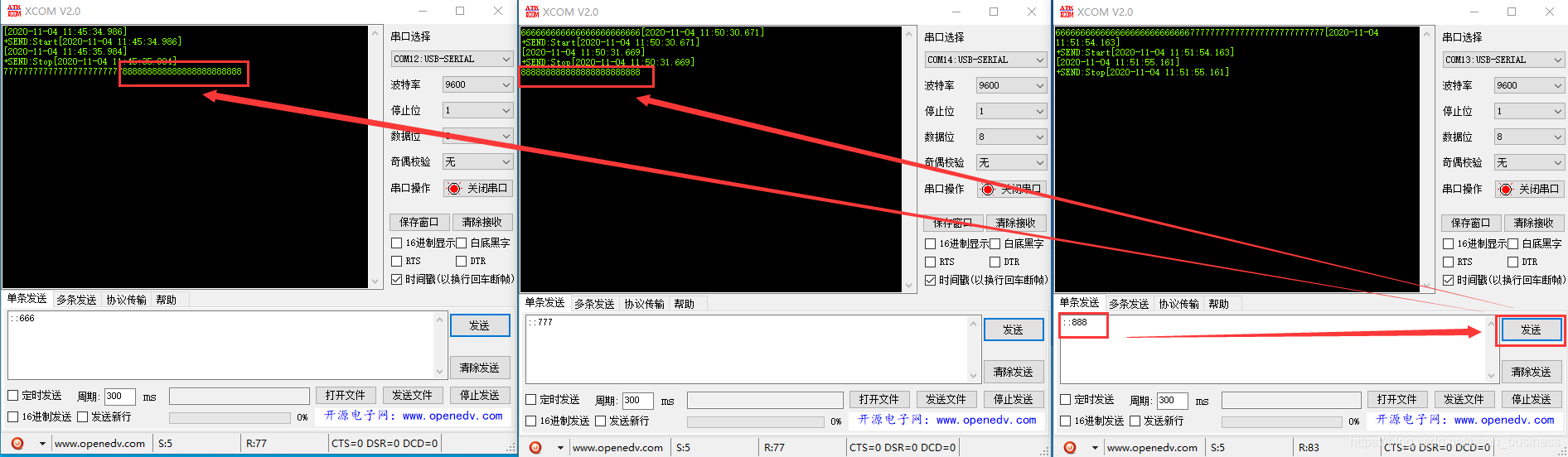

WH-BLE103為盡可能保證資料能夠準確的送達，模塊采用了重傳機制，在一定時間內會多次發送資料，可以看到發送方發送1次，接收方收到了8-9次同樣的資料，所以需要傳輸程序完畢之后再次發送其它資料，保證資料傳輸的完整性和資料傳輸的流暢性，
WH-BLE103藍牙模塊mesh功能測驗完畢
其他AT指令（修改波特率等）可參考官方網站
手機如果需要加入mesh網路需要開發app方可加入mesh網路
歡迎小伙伴討論，如有錯誤請在評論區評論或發私聊訊息，謝謝你，
