案例環境

調度服務器一臺：
IP地址：192.168.100.10（內網）
192.168.73.10（外網）

Web服務器兩臺：
IP地址：192.168.100.11（Server1）
IP地址：192.168.100.12（Server2）

NFS共享服務器一臺：
IP地址：192.168.100.13 （內網）

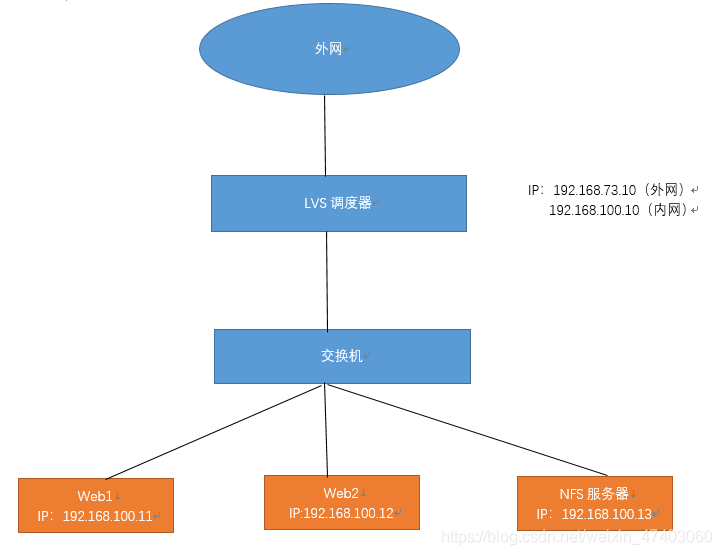

拓撲圖：

配置步驟

LVS調度器

1、添加兩張網卡，一張用于內網通信，另一張用于外網通信

2、配置LVS調度器

[root@LVS-Server ~]# modprobe ip_vs ###加載LVS內核模塊（LVS現已成為Linux內核的一部分，默認編譯為ip_vs模塊，必要時能夠自動呼叫，以下操作能夠手動加載ip_vs模塊，并查看當前系統中的ip_vs模塊的版本資訊）
[root@LVS-Server ~]# cat /proc/net/ip_vs
IP Virtual Server version 1.2.1 (size=4096) ###版本資訊
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port Forward Weight ActiveConn InActConn

[root@LVS-Server ~]# rpm -ivh /mnt/Packages/ipvsadm-1.27-7.el7.x86_64.rpm ###安裝管理軟體ipvsadm，不需要啟動

[root@LVS-Server ~]# vi /etc/sysctl.conf
net.ipv4.ip_forward = 1

[root@LVS-Server ~]# sysctl -p
net.ipv4.ip_forward = 1

[root@LVS-Server ~]# vi nat.sh ###編輯調度服務器腳本
#!/bin/bash
echo "1" > /proc/sys/net/ipv4/ip_forward ###開啟路由地址轉換
ipvsadm -C ###清除內核虛擬服務器表中的所有記錄
ipvsadm -A -t 192.168.73.10:80 -s rr ###創建虛擬服務器
ipvsadm -a -t 192.168.73.10:80 -r 192.168.100.11:80 -m ###添加服務器節點
ipvsadm -a -t 192.168.73.10:80 -r 192.168.100.12:80 -m ###添加服務器節點
ipvsadm -Ln ###查看節點狀態，“-n”以數字形式顯示顯示地址，埠資訊

[root@LVS-Server ~]# sh nat.sh
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.73.10:80 rr
  -> 192.168.100.11:80            Masq    1      0          0
  -> 192.168.100.12:80            Masq    1      0          0

ipvsadm命令選項決議：
-C：清除內核虛擬服務器表中的所有記錄
-A：增加一臺新的虛擬服務器
-t：說明虛擬服務器提供的是tcp的服務
-s rr：啟用輪詢演算法
-a：在一個虛擬服務器中增加一臺新的真實服務器
-r：指定真實服務器
-m：指定LVS的作業模式為NAT模式
ipvsadm：啟用LVS功能

NFS服務器安裝

1.安裝rpcbind和nfs-utils軟體包（默認安裝），啟動服務rpcbind和nfs

[root@NFS-Server ~]# yum -y install rpcbind
[root@NFS-Server ~]# yum -y install nfs-utils
[root@NFS-Server ~]# systemctl start nfs
[root@NFS-Server ~]# systemctl start rpcbind

2.創建共享目錄并編輯組態檔，重啟服務，查看發布的共享

[root@NFS-Server ~]# mkdir /opt/web1 /opt/web2
[root@NFS-Server ~]# vi /opt/web1/index.html
<h1>Server1</h1>
[root@NFS-Server ~]# vi /opt/web2/index.html
<h1>Server2</h1>

[root@NFS-Server ~]# vi /etc/exports
/opt/web1 192.168.100.11/24(ro)
/opt/web2 192.168.100.12/24(ro)

[root@NFS-Server ~]# systemctl restart nfs
[root@NFS-Server ~]# systemctl restart rpcbind

[root@NFS-Server ~]# showmount -e
Export list for NFS-Server:
/opt/web2 192.168.100.12/24
/opt/web1 192.168.100.11/24

Web服務器配置

配置Server1

[root@Server1 ~]# route -n ###查看是否有默認路由生成
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.100.10  0.0.0.0         UG    100    0        0 ens33
192.168.100.0   0.0.0.0         255.255.255.0   U     100    0        0 ens33
192.168.122.0   0.0.0.0         255.255.255.0   U     0      0        0 virbr0

[root@Server1 ~]# yum -y install httpd

[root@Server1 ~]# showmount -e 192.168.100.13 ###查看nfs服務器發布的共享
Export list for 192.168.100.13:
/opt/web2 192.168.100.12/24
/opt/web1 192.168.100.11/24

[root@Server1 ~]# mount 192.168.100.13:/opt/web1 /var/www/html ###掛載
[root@Server1 ~]# systemctl start httpd

配置Server2

[root@Server2 ~]# route -n ###查看是否有默認路由生成
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.100.10  0.0.0.0         UG    100    0        0 ens33
192.168.100.0   0.0.0.0         255.255.255.0   U     100    0        0 ens33
192.168.122.0   0.0.0.0         255.255.255.0   U     0      0        0 virbr0

[root@Server2 ~]# yum -y install httpd

[root@Server2 ~]# showmount -e 192.168.100.13 ###查看nfs服務器發布的共享
Export list for 192.168.100.13:
/opt/web2 192.168.100.12/24
/opt/web1 192.168.100.11/24

[root@Server2 ~]# mount 192.168.100.13:/opt/web2 /var/www/html ###掛載
[root@Server2 ~]# systemctl start httpd

驗證

在win10服務器中輸入192.168.73.10地址驗證是否為輪詢調度，
第一次是訪問節點1的網頁內容，重繪瀏覽器，第二次是訪問節點2的網頁內容，實驗成功，

重繪
