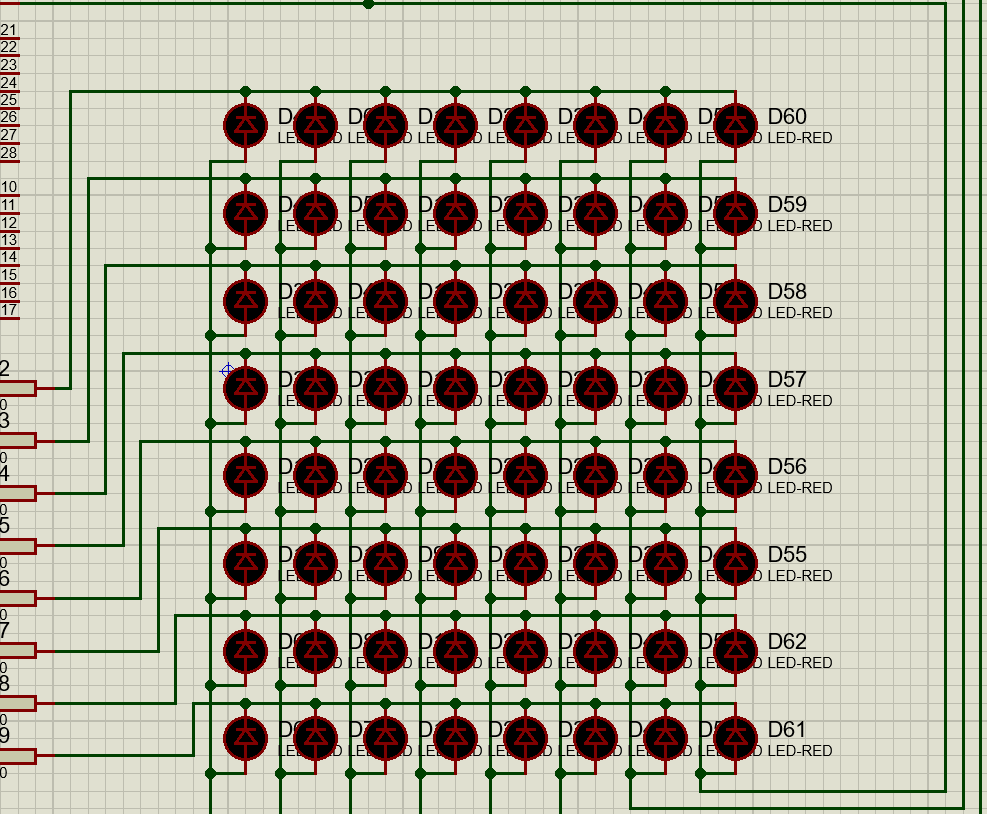

仿真是不會亮的
而且會提示CPU占用過高接個點陣卻能亮
uj5u.com熱心網友回復：
要注意led的陽極與陰極，接反不會亮的。uj5u.com熱心網友回復：
能夠等效8*8矩陣，實際使用還注意單片機驅動電流能夠達到，注意使用上拉電路uj5u.com熱心網友回復：
倒是用了上拉電阻，可是還不亮，已經是輸出高電平另一端低電平了，過兩天自己焊個實物試試吧
uj5u.com熱心網友回復：
你應該試試單個的led能否點亮。注意LED的電壓是3.3V還是5V的，而且電路上需要加限流電阻，防止電流過大啥訓芯片和led燈。仿真的時候可以加上電流表和電壓表，測驗電路是否和預期一樣的？uj5u.com熱心網友回復：
當然可以，都是行列掃描uj5u.com熱心網友回復：
先回答樓主的問題：可以等效。需要注意的是；
1. 如果使用LED燈做實物的話，必須考慮LED壓降問題，一般LED燈的壓降為2V左右（不同顏色的LED燈壓降不一樣），即一個LED兩端接1V電壓，燈是不會亮的，電壓接到2.5V時說不定就燒了，所以這就是我們的串聯LED為什么使用恒流源（電流恒定，電壓一定范圍自動升降）比較好的原因。
2. 如果使用普通LED做實物，使用單片機IO口直接驅動是不可能的，當你的LED燈全亮時，需要考慮單片機 I/O 的電流驅動能力。
3. 集成點陣可以使用單片機直接驅動是因為內部有限流燈處理電路。
4. 可以采用足電流的小MOS間接驅動。
uj5u.com熱心網友回復：
可以等效的，驅動能力夠就行。轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/20421.html
