用tps65133芯片做了一個輸入電壓為4V輸出為正負5v的電壓轉換模塊，按照芯片手冊推薦電路搭建的，但是測驗的時候輸出為+4.8V和-4.8V左右,芯片發熱嚴重（燙手），帶載和不帶載情況都一樣，電路不是用pcb做的，是直接用銅絲將芯片引腳引出再焊接外圍電容和電感，期間與芯片引腳距離約1cm左右，一般出現發熱嚴重是什么原因呢？
uj5u.com熱心網友回復：
你IC 是在哪買的？uj5u.com熱心網友回復：
4V轉4.8V是屬于boost電路，建議你學習一下boost電路設計要點，這么籠統描述，很難給出解釋uj5u.com熱心網友回復：

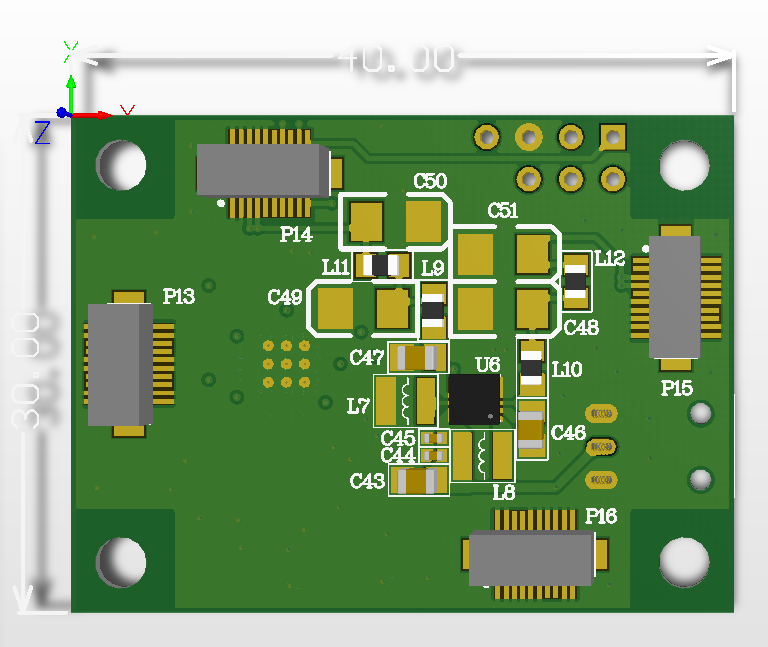

這個是我做的TPS65133電路 輸入電壓+5V，輸出電壓±5V，空載電流約為10mA（范圍為9-12mA），無發熱。
你可以參考一下，或者看看哪里有短路了。建議還是在PCB板上操作更加可靠，希望能對你有些幫助！！！
uj5u.com熱心網友回復：
兄臺，能發個原理圖嗎？我畫的PCB發熱嚴重一會就掛了，謝謝！郵箱 [email protected]uj5u.com熱心網友回復：
檢查一下電路圖和使用的電阻。是不是什么地方短路或者設計錯誤了。空載情況下發燙一般輸出短路的可能性比較大。uj5u.com熱心網友回復：
我覺得問問題的方式不對，你的先貼圖出來，才能看問題出在什么地方啊轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/20439.html
