對IEC61499 感興趣的人越來越多了，我開始向大家介紹IEC61499 編程的實體，希望能幫助大家，另外，如果有編程中的疑問，可以留言，交流，
按鍵開關LED 燈閃爍

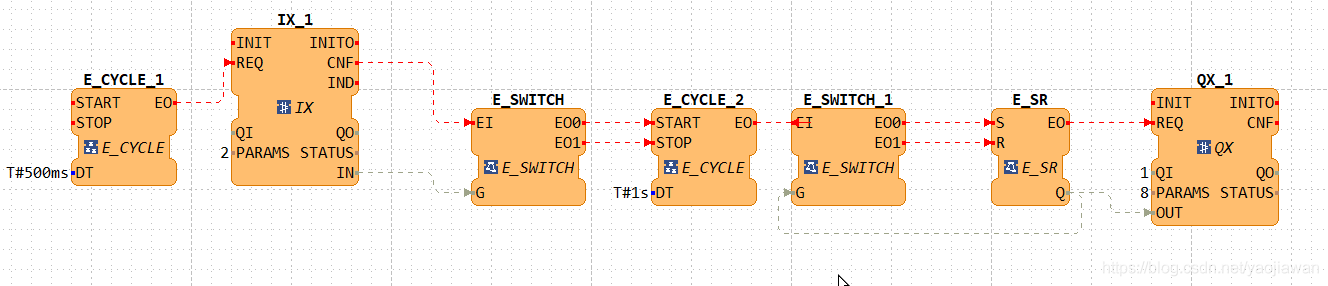

前幾天有網友做了一個LED 的實驗，按下按鍵，LED 閃爍，再按一次 LED 停止閃爍，他的程式是這樣的，

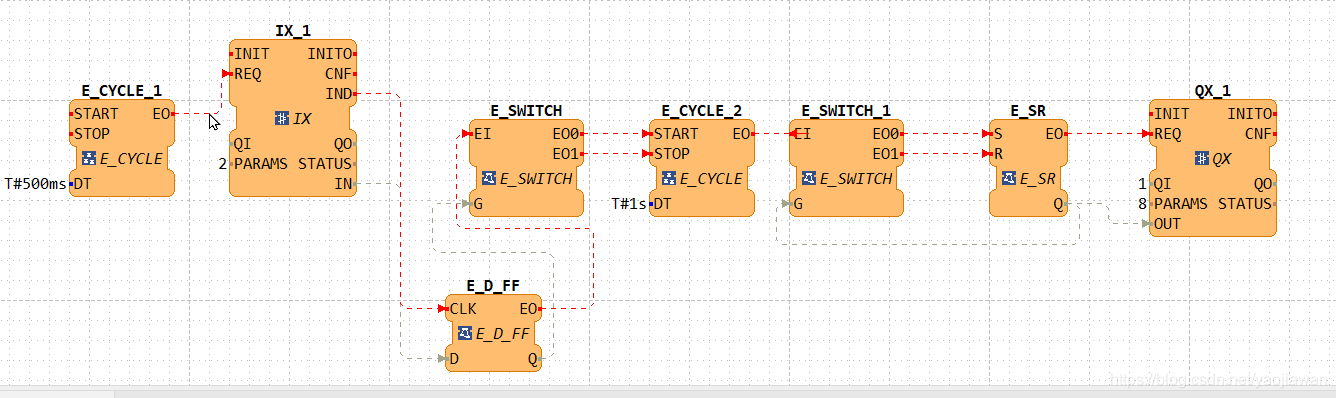

結果發現，長按，LED 會閃爍，而松開LED 就停止閃爍了，主要的問題出在 IX 只是讀取輸入腳的狀態，他連接的是不帶鎖存功能普通按鍵，如果要實作按鍵功能，需要內部加鎖存器，后來他改成了這樣，

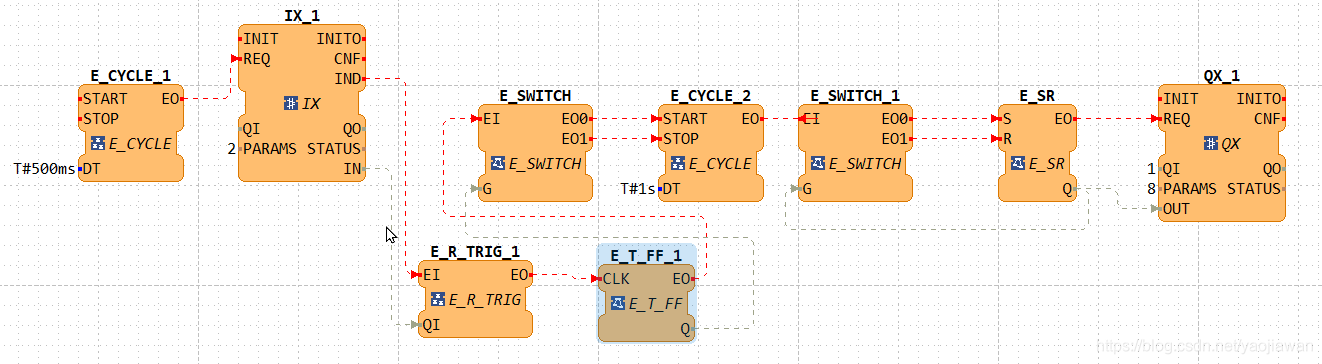

E_D_FF 是一個D觸發器，只能暫存資料，沒有翻轉的功能，所以這個D 觸發器只是將按鍵的值延時了一個周期，沒有鎖存，下一次讀到0的時候又將0鎖存了，所以也不行的，正確的方法應該是
上面的E_R_TRIG 功能塊是上升沿檢測，一旦檢測到了上升沿，會產生EO 事件，這個事件觸發E_T_FF 狀態翻轉狀態，當然，這個程式還有優化的可能，
學習IEC61499 編程需要一些邏輯電路的知識和技巧，
