Android架構之Navigation組件(二)-有解無憂

嵌套導航圖

可以將一系列目的地歸入父級導航圖(稱為"根圖")內的一個嵌套圖中. 嵌套圖對于整理和重復使用應用界面的各個部分非常有用.
嵌套圖可以封裝其目的地，與根圖一樣，嵌套圖必須具有標識為起始目的地的目的地，嵌套圖之外的目的地(例如根圖上目的地)只能通過其起始目的地訪問嵌套圖

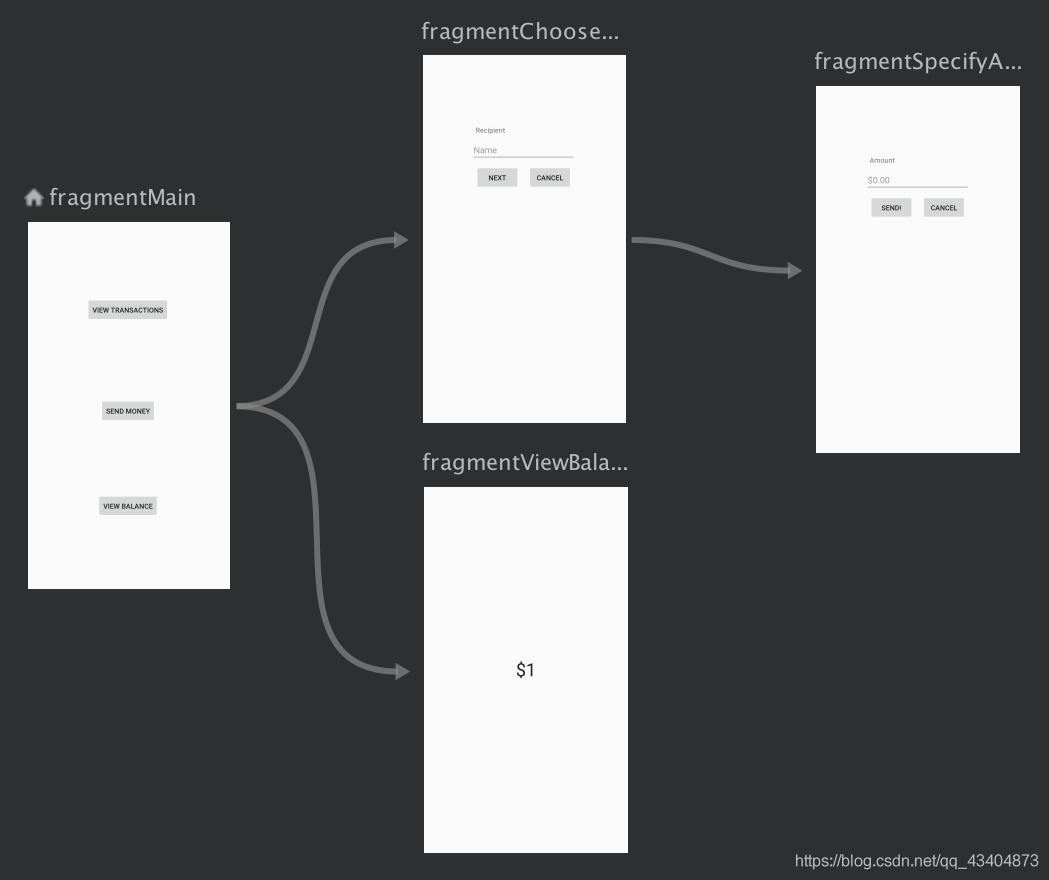

在這里插入圖片描述
如這幅圖所示，我們可以將fragmentChoose和fragmentSpecify封裝成一個Navigation,通過include引入根圖中

<!-- (root) nav_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/fragment">

    <include app:graph="@navigation/included_graph" />

    <fragment
        android:id="@+id/fragment"
        android:name="com.example.myapplication.BlankFragment"
        android:label="Fragment in Root Graph"
        tools:layout="@layout/fragment_blank">
        <action
            android:id="@+id/action_fragment_to_second_graph"
            app:destination="@id/second_graph" />
    </fragment>

    ...
</navigation>

切記的是: inclued_graph.xml必須有app:startDestination起始目的地，

<!-- included_graph.xml -->
<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/second_graph"
    app:startDestination="@id/includedStart">

    <fragment
        android:id="@+id/includedStart"
        android:name="com.example.myapplication.IncludedStart"
        android:label="fragment_included_start"
        tools:layout="@layout/fragment_included_start" />
</navigation>

這樣通過include引入，可以我們方便管理和達到復用的效果.

全域操作

您可以使用全域操作來創建可由多個目的地共用的通用操作，例如,你可能想要不同目的地中的多個按鈕導航到同一應用主螢屏
在 Navigation Editor 中，全域操作由一個指向相關聯目的地的小箭頭表示，如圖所示，
在這里插入圖片描述

創建全域操作

如需創建全域操作，請執行以下操作：

在 Graph Editor 中，點擊一個目的地，使其突出顯示，
右鍵點擊該目的地，以顯示背景關系選單，
依次選擇 Add Action > Global，此時系統會在該目的地左側顯示一個箭頭 ()，
點擊 Text 標簽頁，以轉到 XML 文本視圖，全域操作的 XML 文本大致如下所示：

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:app="http://schemas.android.com/apk/res-auto"
            xmlns:tools="http://schemas.android.com/tools"
            xmlns:android="http://schemas.android.com/apk/res/android"
            android:id="@+id/main_nav"
            app:startDestination="@id/mainFragment">

  ...

  <action android:id="@+id/action_global_mainFragment"
          app:destination="@id/mainFragment"/>

</navigation>

使用全域操作

如需在代碼中使用某個全域操作，請將該全域操作的資源 ID 傳遞到每個界面元素的 navigate() 方法，如以下示例所示：

viewTransactionsButton.setOnClickListener(new View.OnClickListener() {
   @Override
   public void onClick(View view) {
       Navigation.findNavController(view).navigate(R.id.action_global_mainFragment);
   }
});

這樣，無論你在哪個Fragment, 使用全域資源ID，都可以跳轉到mainFragment.
當然，這些Fragment必須屬于同一個導航圖，

轉到目的地

使用ID導航

navigate(int) 接受操作或目的地的資源 ID 作為引數，以下代碼段展示了如何導航到 ViewTransactionsFragment

viewTransactionsButton.setOnClickListener(new View.OnClickListener() {
    @Override
    public void onClick(View view) {
        Navigation.findNavController(view).navigate(R.id.viewTransactionsAction);
    }
});

需要注意一點的是: ViewTransactionsFragment必須要在Navigation中進行注冊

對于按鈕，您還可以使用 Navigation 類的 createNavigateOnClickListener() 便捷方法導航到目的地，如下例所示：

button.setOnClickListener(Navigation.createNavigateOnClickListener(R.id.next_fragment, null));

NavigationUI更新頁面組件

NavigationalUI介紹

通常來說，在頁面的切換程序中，通常還伴隨著App bar中menu選單的變化，對于不同的頁面，App bar中的menu選單很可能是不一樣的，例如，當ActionBar左邊的回傳按鈕被單擊時，我們需要回應該事件，回傳到上一個頁面，既然Navigation和App bar都需要處理頁面切換事件，那么,為了方便管理，Jetpack引入了NavigationUi 組件，使App bar中的按鈕和選單能夠與導航圖中的頁面關聯起來.

NavigationalUI基本使用

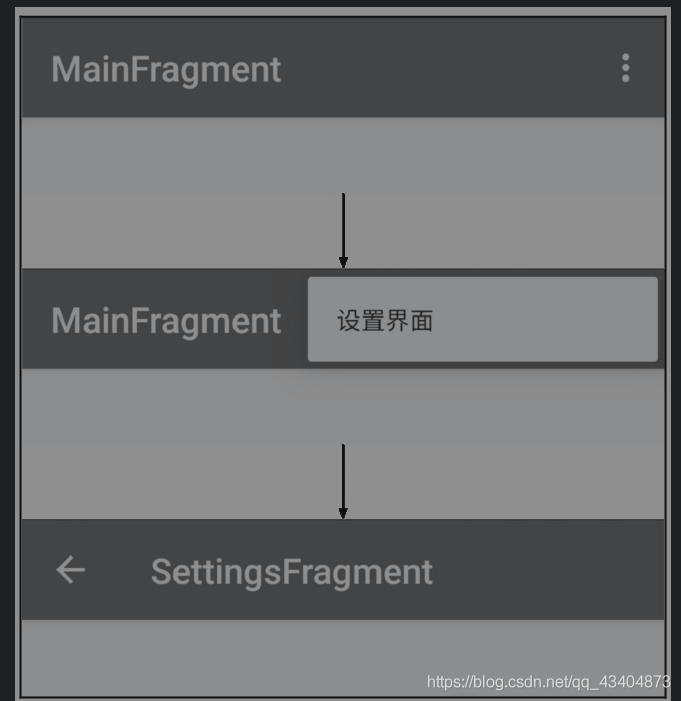

假設我們有兩個頁面，MainFragment和SettingsFragment.這兩個Fragment同屬于MainActivity. MainFragment的ActionBar右邊有一個按鈕，通過該按鈕，可以跳轉到SettingsFragment.而在SettingsFragment的ActionBar左側有一個回傳按鈕，通過該按鈕，可以回傳MainFragment.
在這里插入圖片描述

配置nav.graph.xml

專案的導航圖檔案nav_graph.xml，可以清晰地看到頁面間的關系，MainActivity包好了MainFragment和SettingsFragment.默認加載的是MainFragment.代碼如下所示

<?xml version="1.0" encoding="utf-8"?>
<navigation xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:id="@+id/nav_graph"
    app:startDestination="@id/mainFragment">

    <fragment
        android:id="@+id/mainFragment"
        android:name="com.example.jetpack.MainFragment"
        android:label="fragment_main"
        tools:layout="@layout/fragment_main" >
    </fragment>
    <fragment
        android:id="@+id/settingFragment"
        android:name="com.example.jetpack.settingFragment"
        android:label="fragment_setting"
        tools:layout="@layout/fragment_setting" />

</navigation>

menu檔案

在menu_settings.xml檔案中，為ActionBar添加選單，需要注意的是,的id與導航圖中SettingsFragment的id是一致的，這表示,當該被單擊時，將會跳轉到id所對應的Fragments.即SettingsFragment, 代碼如下所示

<?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <item
        android:id="@+id/settingFragment"
        android:icon="@drawable/ic_launcher_foreground"
        android:title="設定界面"
        />
</menu>

MainActivity中實體化選單

AppBarConfiguration
NavigationUI 使用 AppBarConfiguration 物件管理在應用顯示區域左上角的導航按鈕行為,導航按鈕的行為會根據用戶是否位于頂級目的地而變化，
默認情況下，應用的起始目的地是唯一的頂級目的地，當用戶位于頂級目的地時,導航按鈕會變為抽屜式導航欄圖示 ,當用戶位于任何其他目的地上時，導航按鈕會顯示為向上按鈕(回傳按鈕).
簡單來說

AppBarConfiguration appBarConfiguration =
        new AppBarConfiguration.Builder(navController.getGraph()).build();

當構建AppBarConfiguration時，傳入的是相對應的導航圖，那么導航圖中起始目的地就會顯示抽屜式導航欄圖示,導航圖其余的Fragment就會顯示向上按鈕，如圖所示:
在這里插入圖片描述
這是導航圖中的起始目的地，就會沒有向上按鈕，

在這里插入圖片描述
這是導航圖中的其余Fragment，就會默認顯示向上按鈕，

在某些情況下，如果想指定多個頂級目的地，對于這樣的情況，您可以改為將一組目的地 ID 傳遞給建構式，代碼如下所示:

appBarConfiguration = new AppBarConfiguration.Builder(R.id.mainFragment,R.id.settingFragment).build();

在這里插入圖片描述
這樣settingFragment是沒有了向上按鈕，成為了頂級目的地

在MainActivity中實體化選單，代碼如下所示

@Override
    public boolean onCreateOptionsMenu(Menu menu) {
        getMenuInflater().inflate(R.menu.menu_settings,menu);
        return true;
    }

我們該如何在代碼中回應選單單擊事件呢？在沒有NavigationUI組件之前，我們需要判斷被單擊的選單項，接著撰寫相應的代碼，跳轉到對應的頁面，現在有了 NavigationUI組件，可以自動幫我們處理好跳轉邏輯

public class MainActivity extends AppCompatActivity {

    private AppBarConfiguration appBarConfiguration;
    private NavController navController;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        //獲取navController,通過MainActivity空白的NavHostFragment獲取
        navController = Navigation.findNavController(this,R.id.nav_host_fragment);
        //將導航圖和AppBarConfiguration關聯起來
        appBarConfiguration = new AppBarConfiguration.Builder(navController.getGraph()).build();
        //將AppBarConfiguration和NavController系結起來
        NavigationUI.setupActionBarWithNavController(this,navController,appBarConfiguration);
    }
    @Override
    public boolean onOptionsItemSelected(@NonNull MenuItem item) {
        return NavigationUI.onNavDestinationSelected(item,navController)||super.onOptionsItemSelected(item);
    }

    @Override
    public boolean onSupportNavigateUp() {
        return NavigationUI.navigateUp(navController,appBarConfiguration)||super.onSupportNavigateUp();
    }
}

我們可以通過MainActivity空白的NavHostFragment獲取navController 物件，并且通過navController獲取導航圖和AppbarConfiguration關聯起來.

 //獲取navController,通過MainActivity空白的NavHostFragment獲取
        navController = Navigation.findNavController(this,R.id.nav_host_fragment);
        //將導航圖和AppBarConfiguration關聯起來
        appBarConfiguration = new AppBarConfiguration.Builder(navController.getGraph()).build();

由于在導航圖和選單的布局檔案中，我們為SettingsFragment和menu設定了相同的Id，因此，在onOptionsItemSelected()方法中，通過NavigationUI便可以自動完成頁面跳轉

同樣，覆寫onSupportNavigateUp()方法，當我們在SettingsFragment中單擊ActionBar左邊的回傳按鈕時，NavigationUI可以幫助我們從SettingsFragment回到MainFragment，

AppBarConfiguration用于App bar的配置，NavController用于頁面的導航和切換，再通過下面這行代碼，將App bar和NavController系結起來，

NavigationUI.setupActionBarWithNavController(this,navController,appBarConfiguration);

需要注意的是，App bar是在MainActivity中進行管理的，當從MainFragment跳轉到SettingsFragment時，需要在SettingsFragment中覆寫onCreateOptionsMenu()方法，并在該方法中清除MainFragment所對應的menu

@Override
    public void onCreateOptionsMenu(@NonNull Menu menu, @NonNull MenuInflater inflater) {
        menu.clear();
        super.onCreateOptionsMenu(menu, inflater);
    }

大家一定有一個疑問，為什么需要清除呢?
因為MainFragment和SettingsFragment都是在MainActivtiy中進行顯示，在MainActivity配置了App bar, MainFragment和SettingsFragment切換只是在NavHostFragment中進行顯示，NavHostFragment 相對來說是屬于MainActivity的一個組件，并不會改變Appbar,所以我們需要在SettingsFragment清除menu；

頁面切換監聽

我們可以利用NavController提供的一個名為OnDestinationChangedListener的介面，對頁面切換事件進行監聽

 navController.addOnDestinationChangedListener(new NavController.OnDestinationChangedListener() {
            @SuppressLint("RestrictedApi")
            @Override
            public void onDestinationChanged(@NonNull NavController controller, @NonNull NavDestination destination, @Nullable Bundle arguments) {
//                Log.i("true",controller.toString());
                Log.i("true",destination.getNavigatorName()+destination.getDisplayName()+destination.getId());
                if(destination.getId() == R.id.settingsFragment) {
                    toolbar.setVisibility(View.GONE);
                    bottomNavigationView.setVisibility(View.GONE);
                } else {
                    toolbar.setVisibility(View.VISIBLE);
                    bottomNavigationView.setVisibility(View.VISIBLE);
                }
            }
        });

通過destination.getId 可以獲取當前的fragment的id，就可以根據destination.getId判斷到了哪個目的地，對該目的地的App bar可以進行切換了，達到不同的Fragment,App bar不一樣的效果. 代碼示例如下

 navController.addOnDestinationChangedListener(new NavController.OnDestinationChangedListener() {
            @SuppressLint("RestrictedApi")
            @Override
            public void onDestinationChanged(@NonNull NavController controller, @NonNull NavDestination destination, @Nullable Bundle arguments) {
//                Log.i("true",controller.toString());
                Log.i("true",destination.getNavigatorName()+destination.getDisplayName()+destination.getId());
                if(destination.getId() == R.id.settingFragment){
                    getSupportActionBar().setTitle("小鑫啊");
                }else if(destination.getId() == R.id.mainFragment){
                    getSupportActionBar().setTitle("主頁啊");
                }
            }
        });

在這里插入圖片描述
當切換到settingsFragment時，標題變成了小鑫啊，到達了修改App bar的效果，也可以在切換頁面的時候，更改App bar的樣式.

好了，基本的Navigation的使用就說到這里了，不足之處，望大家見諒，謝謝，
接下來，我們就來說說，Navigation支持的另外兩種App bar和另外兩種選單

Toolbar
CollapsingToolbarLayout
App bar 左側的抽屜選單(DrawLayout+NavigationView)
底部選單(BottomNavigation).
