手機藍牙控制繼電器實驗

實驗現象

利用手機無線開關繼電器

理論學習

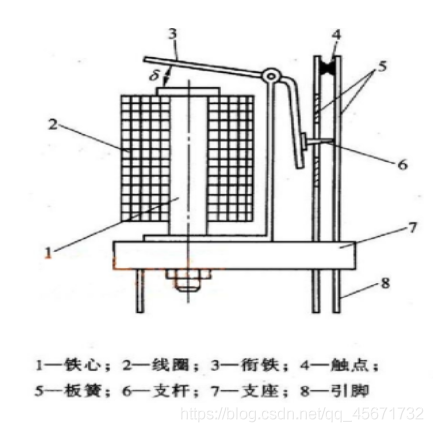

電磁繼電器是繼電器中應用最早、最廣泛的一種繼電器，電磁繼電器一般由鐵心、電磁線圈、銜鐵、復位彈簧、觸點、支座及引腳等組成，電磁繼電器是一種電子控制器件，它具有控制系統（又稱輸入回路）和被控制系統（又稱輸出回路），通常應用于自動控制電路中，它實際上是用較小的電流，較低的電壓去控制較大電流，較高的電壓的一種“自動開關”，故在電路中起著自動調節、安全保護、轉換電路等作用
在這里插入圖片描述
繼電器一般是低壓控制高壓的一種裝置，一般需要通過三極管隔離驅動，實驗模塊使用NPN的三極管驅動，當控制引腳給高電平時，繼電器常開端吸合/D2點亮；當控制引腳給低電平的時，繼電器常開端斷開/D2熄滅

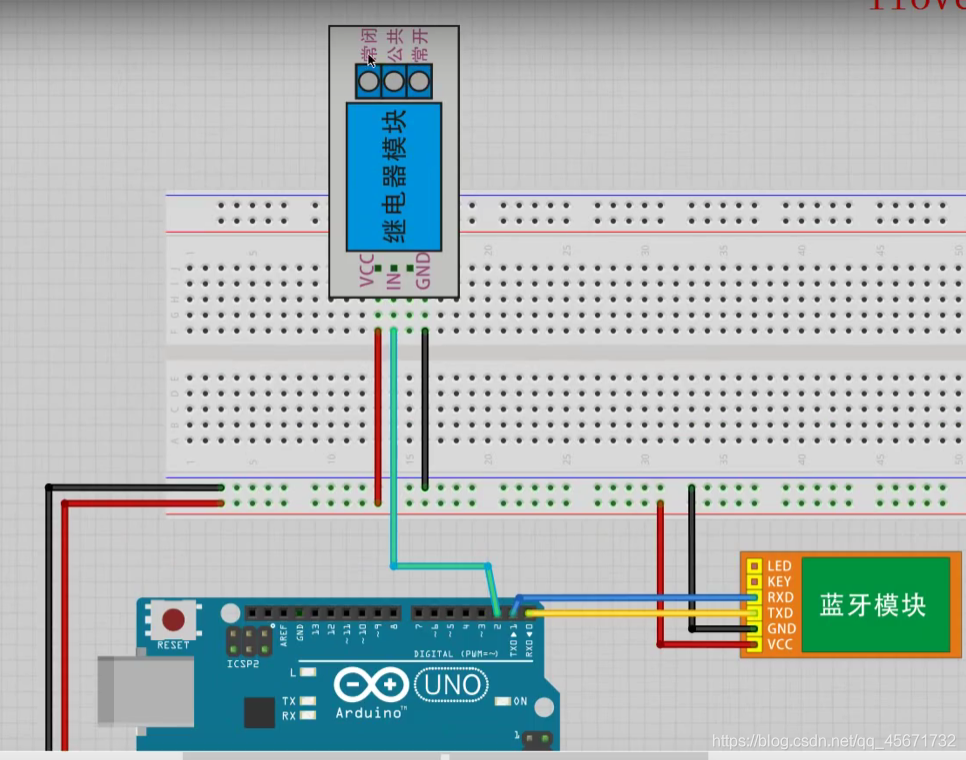

原理圖

在這里插入圖片描述

代碼撰寫

arduino UNO R3板子代碼：

//arduino UNO R3板子代碼
String inputString = "";         // a String to hold incoming data
bool stringComplete = false;  // whether the string is complete
int relay = 2;
void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);//初始化串口設定波特率
  pinMode(13, OUTPUT);
  pinMode(relay, OUTPUT);
}
void loop() {
  digitalWrite(13, HIGH);
  delay(1000);
  digitalWrite(13, LOW);
  delay(1000);
}
void serialEvent() {
  while (Serial.available()) {
    // get the new byte:
    char inChar = (char)Serial.read();
    if (inChar == 'A' || inChar == 'a') {
      digitalWrite(relay, HIGH);
    } else if (inChar == 'B' || inChar == 'b') {
      digitalWrite(relay, LOW);
    }
  }
}

arduino Leonardo板子代碼:

//arduino Leonardo板子代碼
String inputString = "";         // a String to hold incoming data
bool stringComplete = false;  // whether the string is complete
int relay = 2;
void setup() {
  // put your setup code here, to run once:
  Serial1.begin(9600);//初始化串口設定波特率
  pinMode(13, OUTPUT);
  pinMode(relay, OUTPUT);
}
void loop() {
  digitalWrite(13, HIGH);
  delay(1000);
  digitalWrite(13, LOW);
  delay(1000);
}
void serialEvent1() {
  while (Serial1.available()) {
    // get the new byte:
    char inChar = (char)Serial1.read();
    if (inChar == 'A' || inChar == 'a') {
      digitalWrite(relay, HIGH);
    } else if (inChar == 'B' || inChar == 'b') {
      digitalWrite(relay, LOW);
    }
  }
}
