摘要：
Altium Designer是一款強大的PCB設計軟體，本篇將是我學習記錄的上半篇，stm32最小系統繪制的電路原理圖繪制，將從AD環境的熟悉、創建元件庫、創建原理圖三個方面介紹，最后總結，
文章目錄
- 摘要：
- @[toc]
- 一、熟悉AD環境
- 二、創建元件庫
- 三、繪制原理圖
- 四、總結
文章目錄
- 摘要：
- @[toc]
- 一、熟悉AD環境
- 二、創建元件庫
- 三、繪制原理圖
- 四、總結
一、熟悉AD環境
我使用的AD為（20.1.0版本）
首先，最想分享的就是快捷鍵了（快捷鍵的使用會使繪制的效率提高很多），下面就是我總結的快捷鍵的操作及作用：
| 快捷鍵 | 作用 |
|---|---|
| Ctrl+h | 替換 |
| Shift+滑鼠滾輪 | 向左/右移動 |
| Ctrl+R | 復制或重新粘貼物件 |
| Ctrl+M | 測量距離 |
| 選中+空格 | 旋轉 |
| P+L | 畫線 |
| P+N | 放置網路標 |
| 左鍵+X | 左右翻轉 |
| 左鍵+Y | 上下翻轉 |
| P+W | 原理圖連線 |
| P+B | 原理圖放置總線 |
| Ctrl+shift+V | 陣列粘貼 |
| TAB鍵 | 彈出該操作的屬性 |
更多可參考 這里
二、創建元件庫
AD界面就不說太多，進入AD，先是新建工程，點擊上方的工程->新建工程->PCB創建自己的工程,生成.PrjPcb檔案，這里我命名為My_stm32，
之后我們就直接開始建自己的原理庫圖，在用AD繪制原理圖時，需要放置各種各樣的元件原理圖，AD內置的元件雖然很完備了，但是難免遇到找不到你需要的元件的時候，這個時候就需要我們來編輯或者創建元件了，

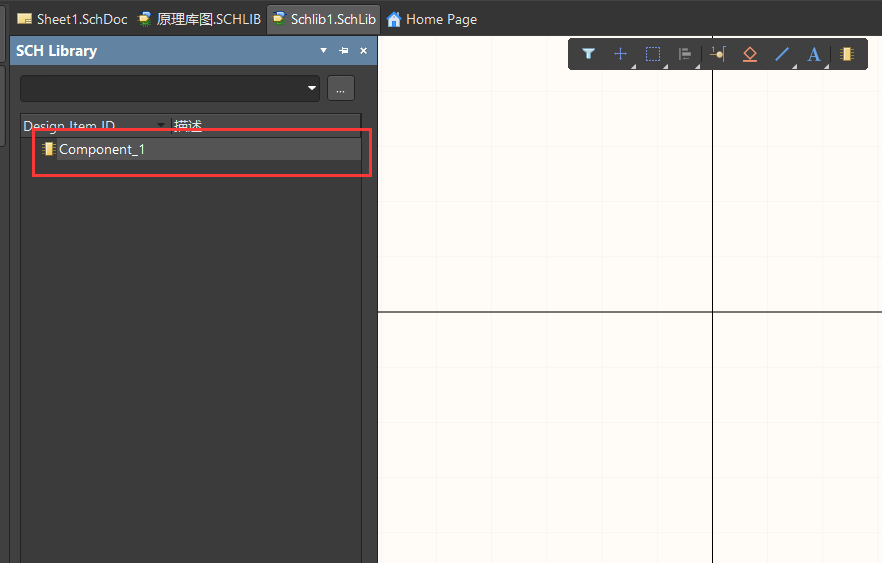

- 選擇檔案>新的->庫->原理圖庫,會默認生成一個Component_1的元件，如下：
-
創建元件

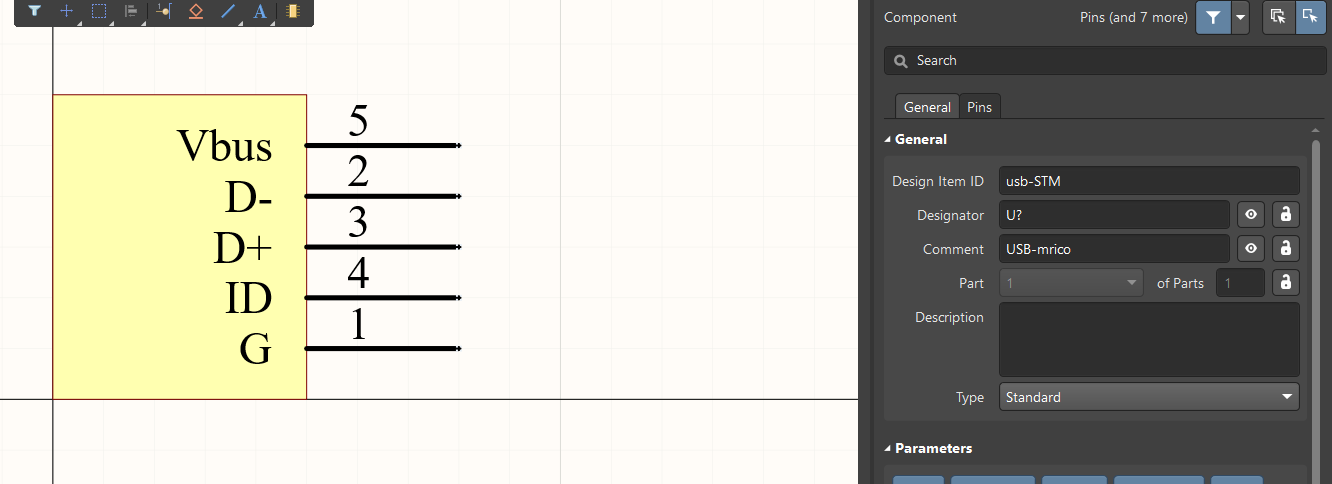

單擊符號繪制工具列的“放置矩形”，然后再放置引腳，可以右鍵單擊place-pin，也可以用快捷鍵PP，放置之前按下下TAB鍵，對引腳設定屬性如圖（這里我就拿usb模塊來說）繪制并設定引數如下：
這里我先不介紹如何添加元器件的封裝，下篇會詳細介紹元器件及芯片的PCB封裝與SCH封裝，
-

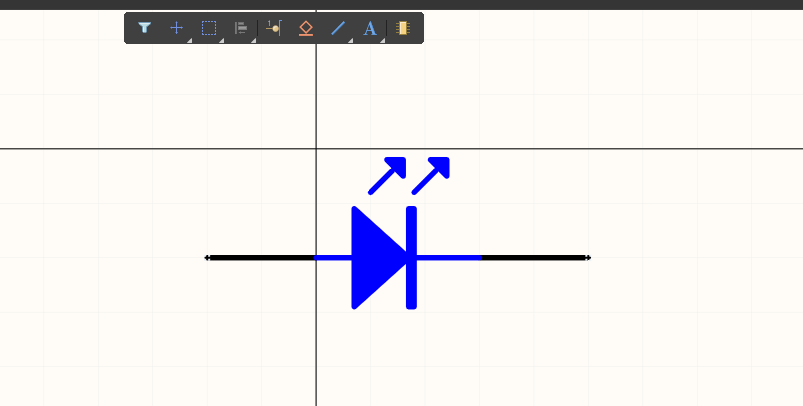

創建光耦元件及二極管
-
最后，保存創建的元器件就可以了

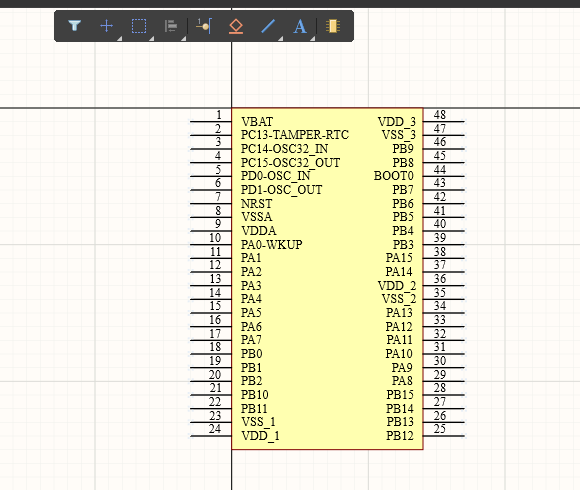

以下是我繪制的元件庫
詳細的教程可以參考凡義教育，暑期本人自學的教程，希望能幫到你
三、繪制原理圖
下面我將介紹一下設計的細節（這里感謝仁兄的教程）

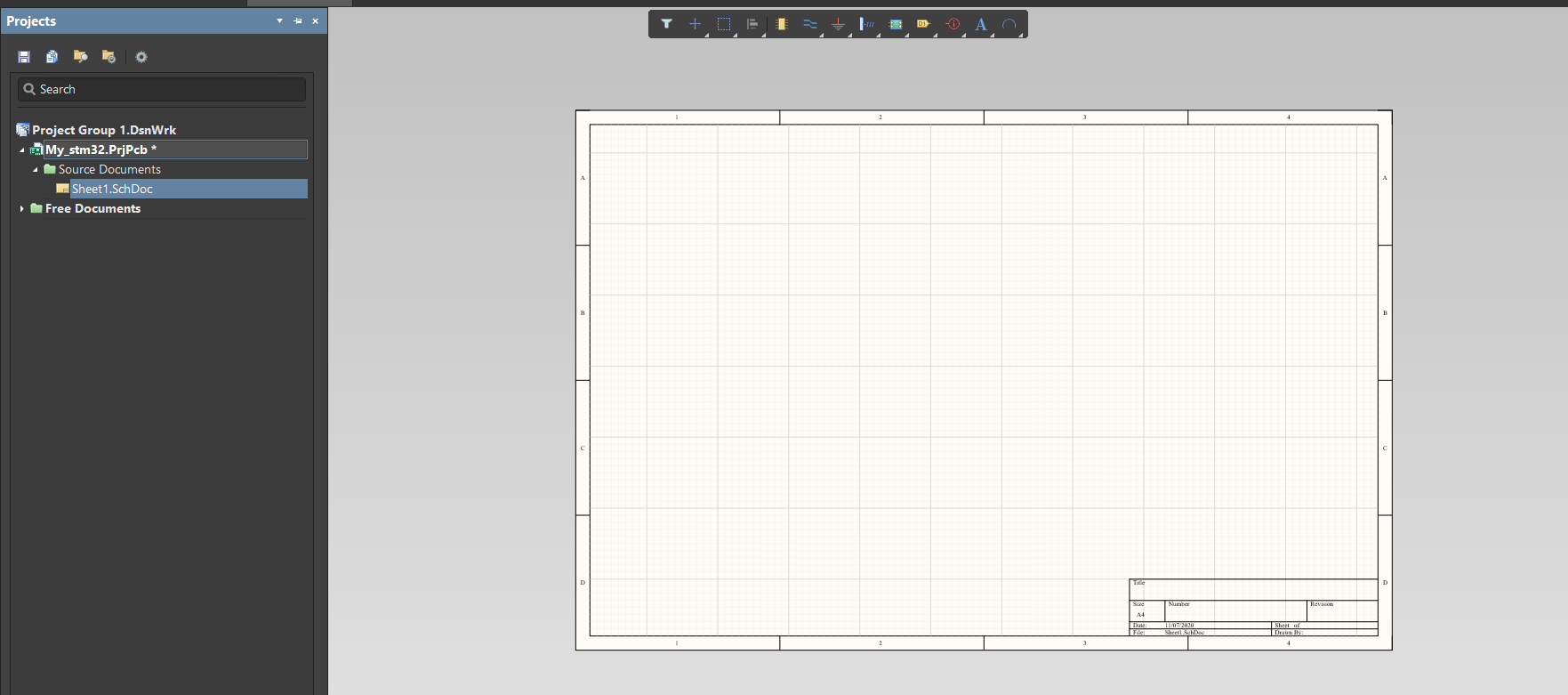

step1：先右鍵點擊My_stm32.PrjPcb，點擊schematic創建原理圖

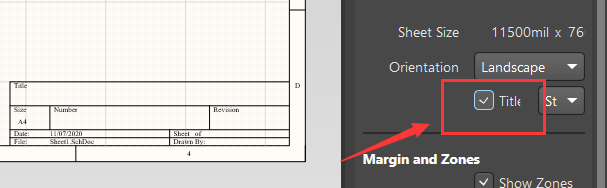

可以做一些更改，如不要右下角的頭部

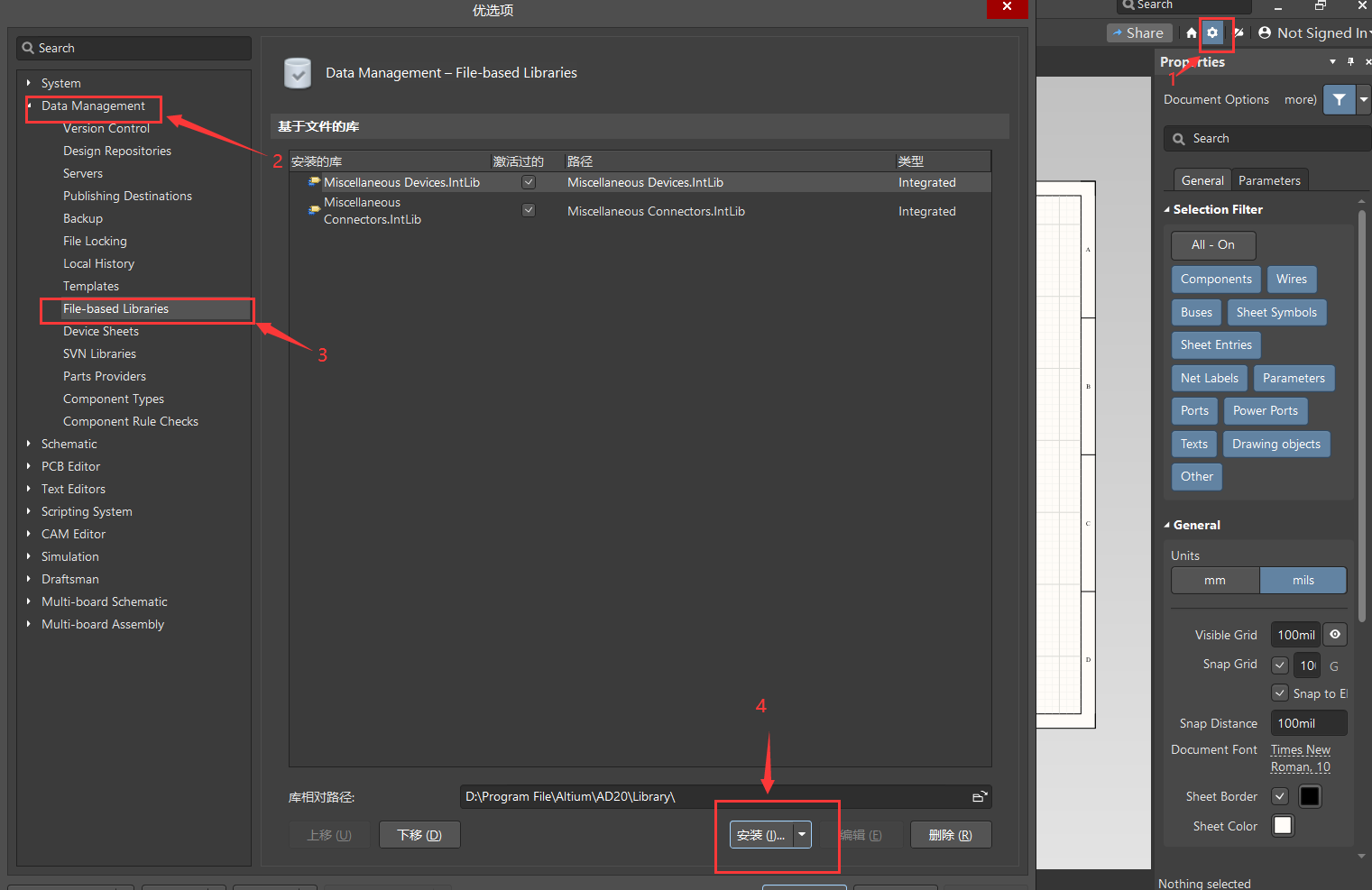

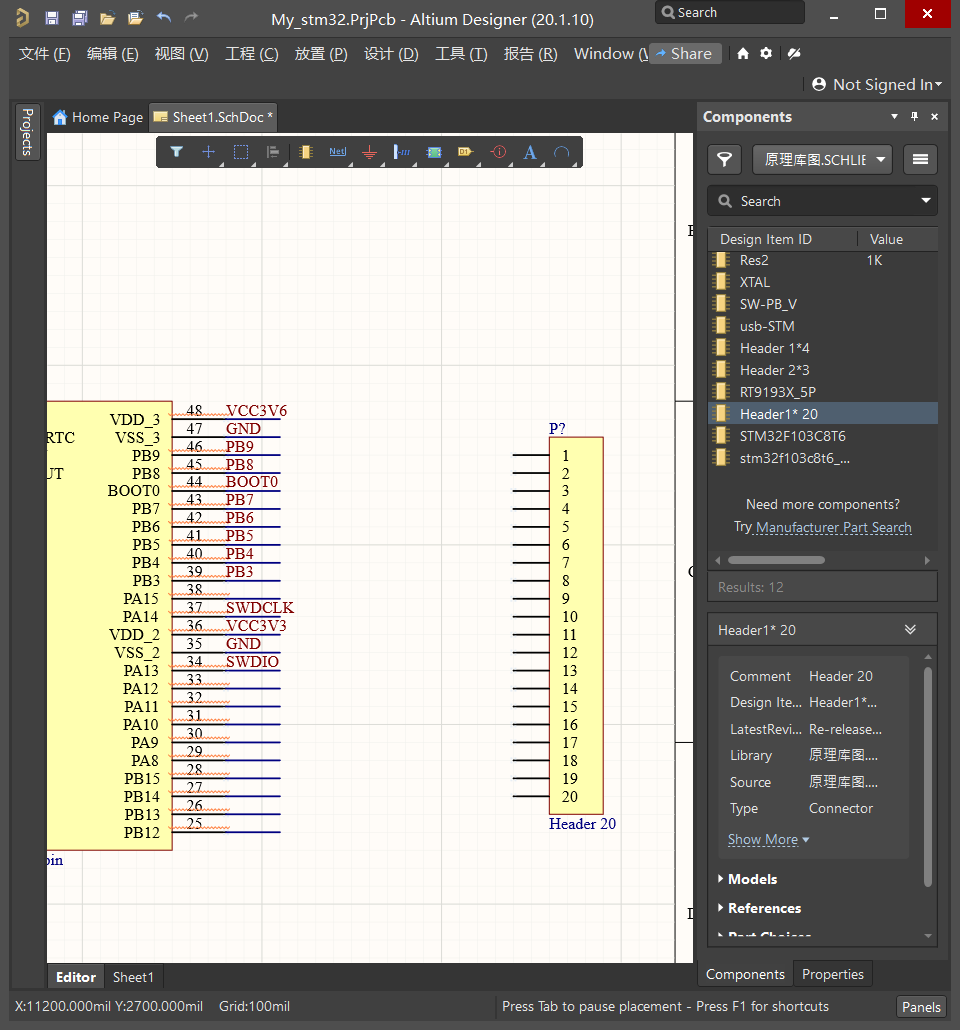

step2：將創建好的元件庫匯入，點擊右上角的小齒輪，依次以下操作
這樣就可以將元件庫匯入，然后上移至頂

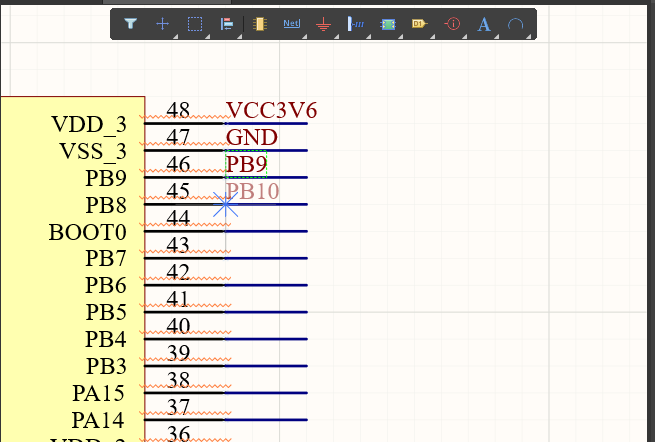

step3：準備作業做好了就可以繪制原理圖了，放置->器件選擇，拖入需要的元件，由于線太短，我們先畫線將線加長，然后再放置網路標簽放置網路標簽前先按TAB進行名稱和位置的設定
同樣配置排針等元器件

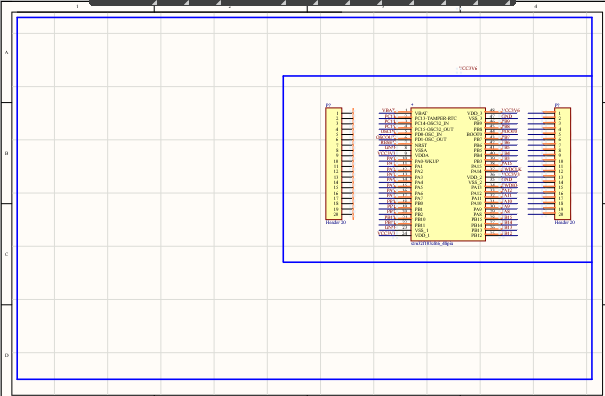

step4：畫邊界線，畫完一個模塊后，我們用邊界線將起框起，右擊如下位置選擇直線
然后繪制邊界線
step5：同樣的步驟，依次加入各個模塊如復位模塊，SWD，晶振等

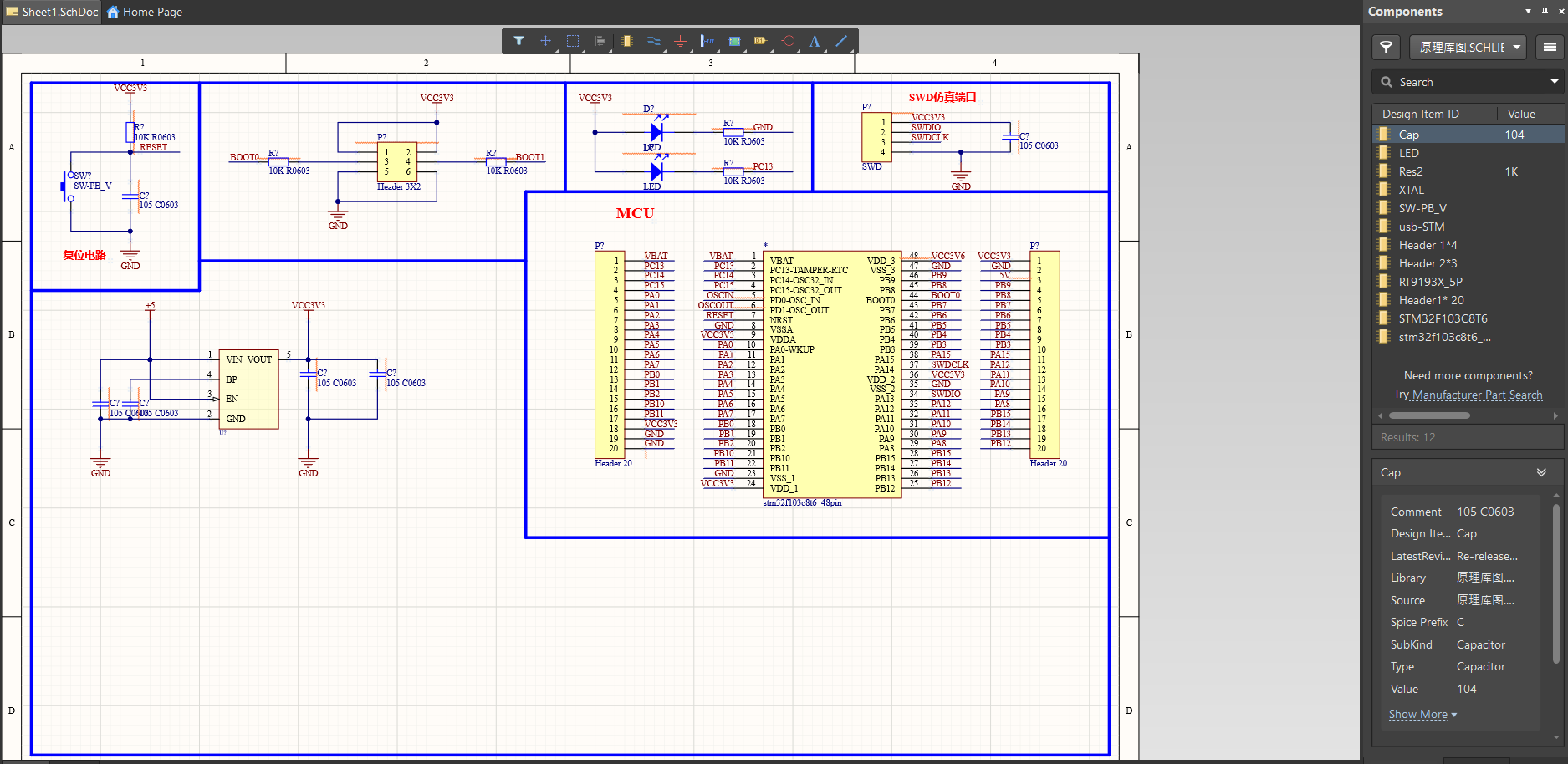

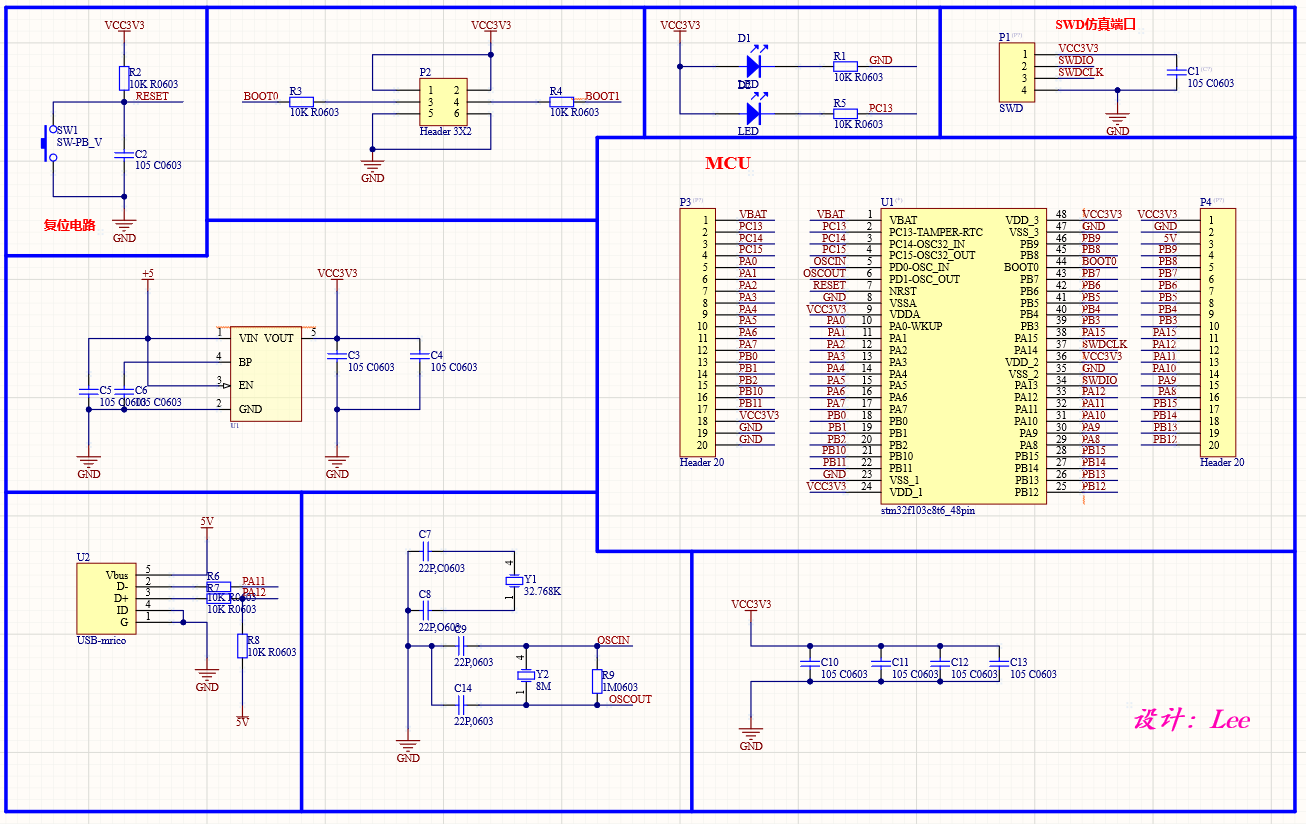

最終構建出下圖：
但注意：現在還沒結束，紅色波浪線標識的地方并沒有名稱
我們為什么不設定呢？
因為最后可以整體一起設定
step5：工具->標注->動態標注原理圖，彈出如下界面
點擊Yes，自動就設定標注了

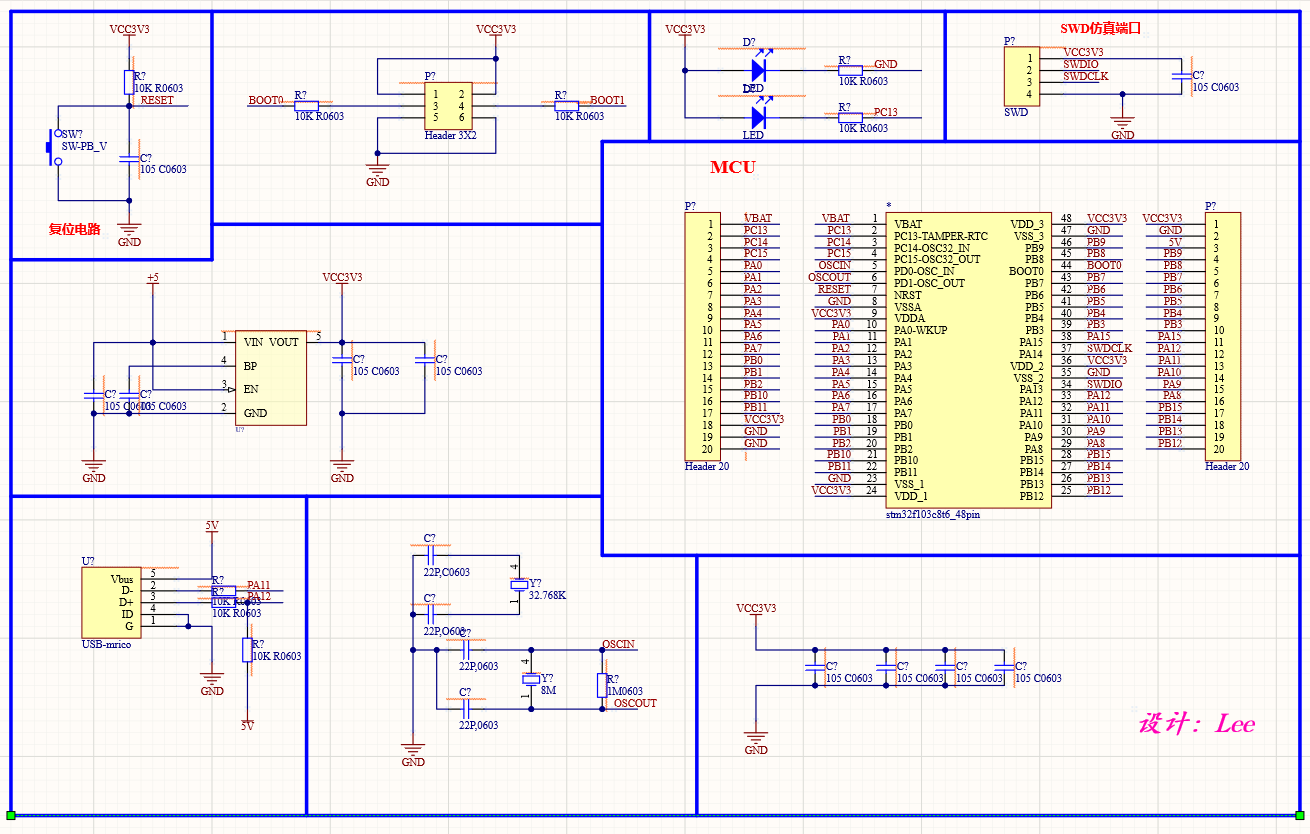

step6：一切完工之后，就設計出了原理圖
四、總結
這一次試著學習AD并繪制stm32最下系統的電路原理圖識訓很大.Altium Designer是一款強大的PCB設計工具，用它來設計PCB方便且高端，當然這次只繪制了電路原理圖，下一次將繪制PCB，達到提升自己能力的目的，
