本次實驗分兩步走：

先在虛擬機上編譯安裝好 minigui 能夠在虛擬機上看到實驗現象（顯示Hello World），
移植到開發板上，在開發板上可以看到實驗現象，

Ⅰ. 虛擬機安裝 minigui

如果安裝 red hat 的時候選的是 everything 的話，是不需要安裝這幾個庫 zlib, png, jpeg, ttf 只有移植到開發板上才需要，

所以在虛擬機上我們只需要以下三個包就可以了，

libminigui
minigui-res
qvfb
mde-1.6.10 例子程式
mg-samples-1.6.10 例子程式

1. 安裝資源

cd /home/minigui
tar -zxvf minigui-res-1.6.10.tar.gz
cd minigui-res-1.6.10
make install

如果沒有出現任何報錯資訊，說明資源安裝成功了，安裝默認路徑 /usr/local/lib 如果有 minigui/res 這個目錄，資源檔案安裝成功，

2. 編譯安裝 libminigui

cd /home/minigui
tar -zxvf libminigui-1.6.10.tar.gz
cd libminigui-1.6.10
./configure	# 默認安裝即可

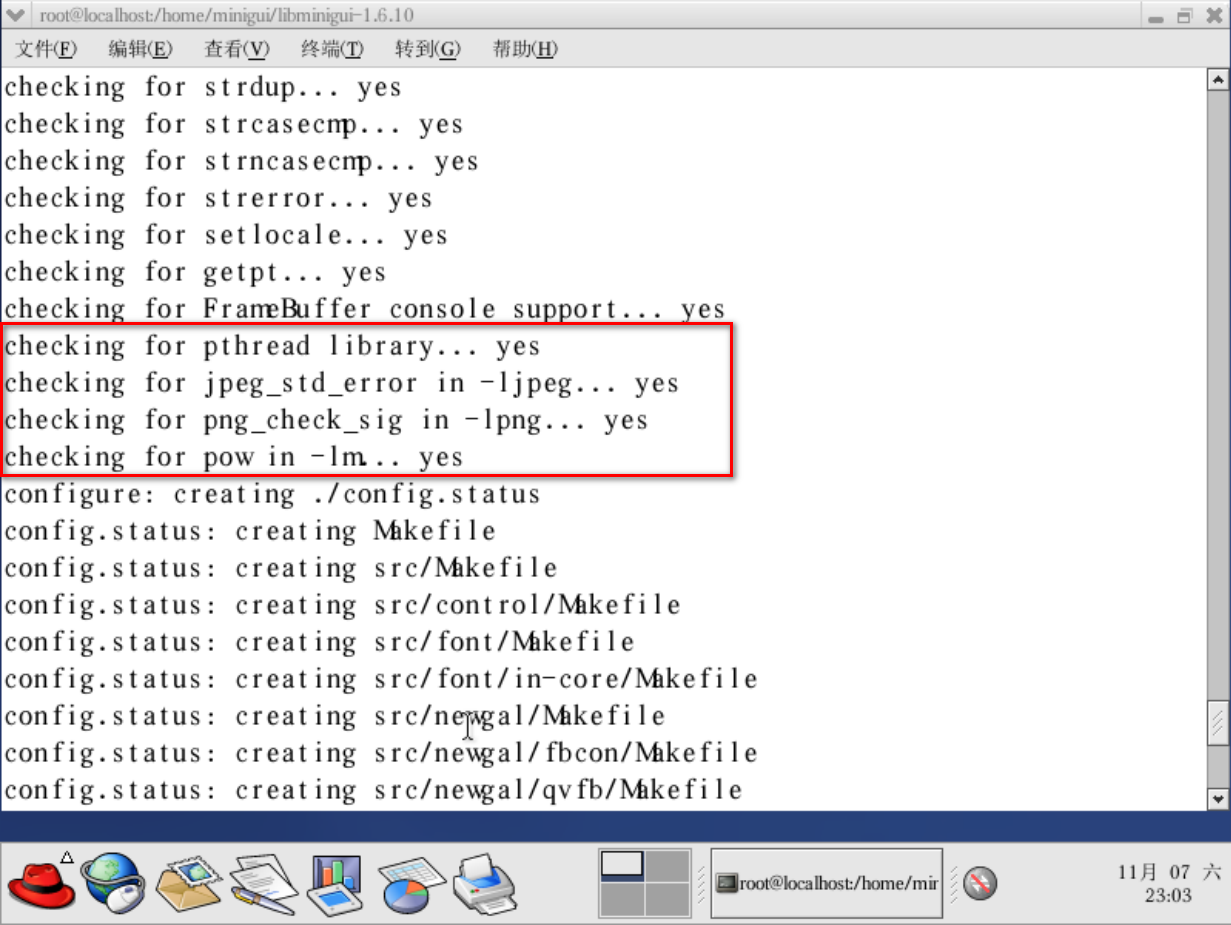

這里留意下終端資訊：

紅框框內的后面的字必須是 yes 不然后面程式會有問題的，

make && make install
# 等待安裝完畢即可

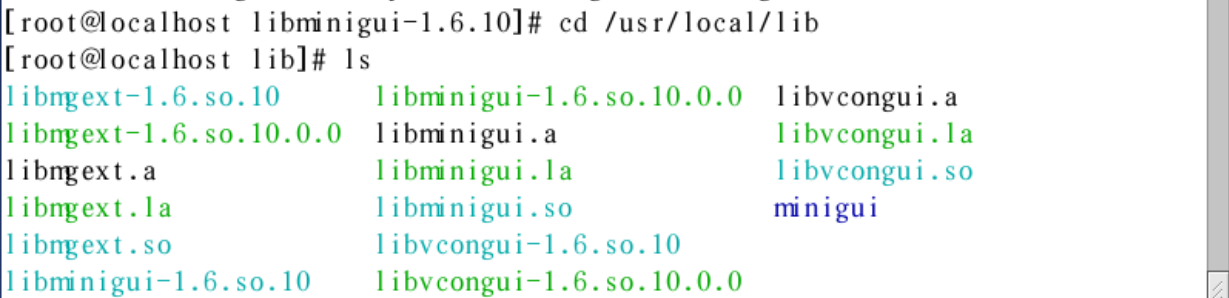

現在 minigui 已經全部安裝成功了，可以去 /usr/local/lib 目錄下檢查下是不是有一堆 .so 的動態庫，

3. 修改組態檔

如果程式當前路徑有 MiniGUI.cfg 這個檔案，就會使用當前路徑下的這個檔案，如果沒有，回到默認路徑 /usr/local/etc 目錄下尋找這個檔案，

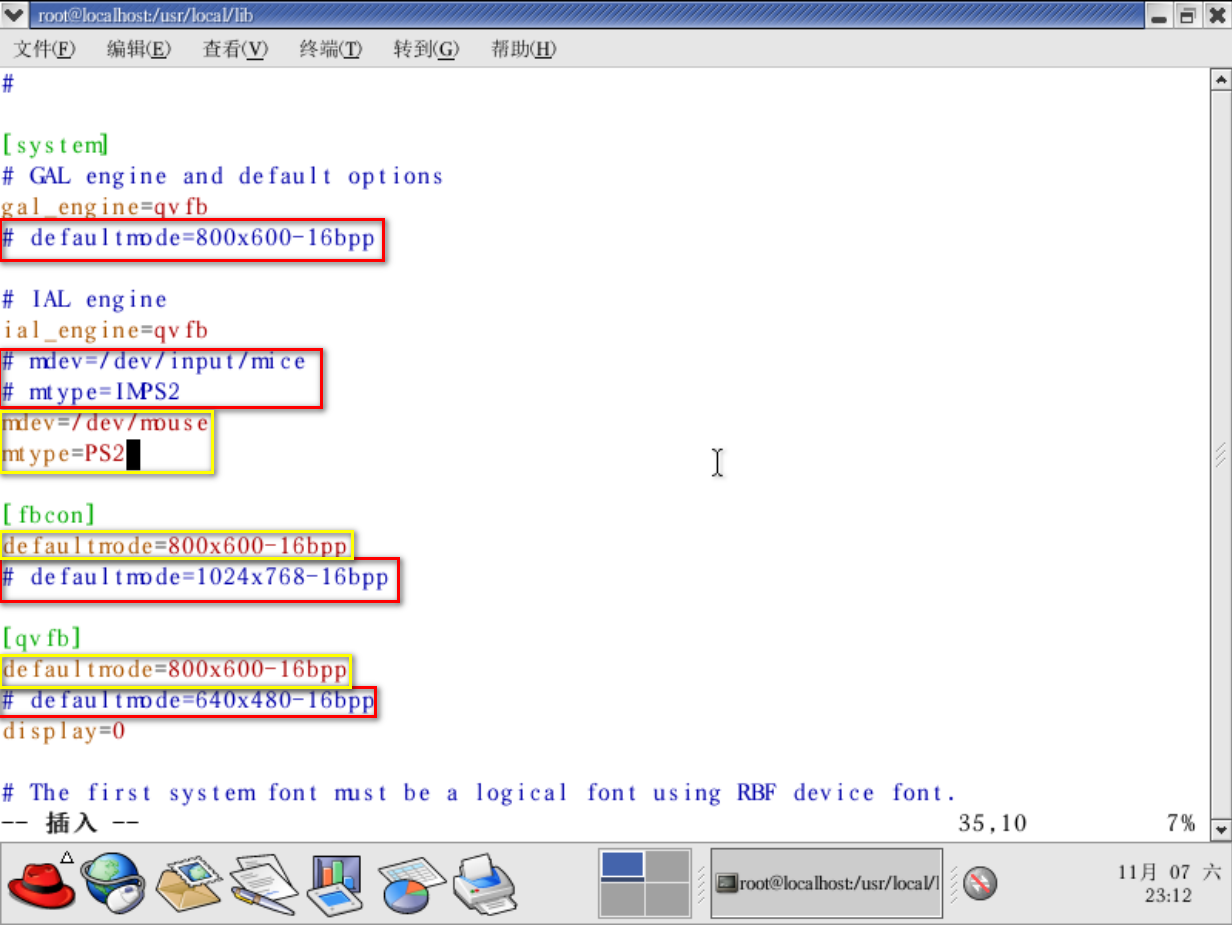

我們更改 MiniGUI.cfg 檔案如下：

紅色圈圈的表示我注釋掉的內容（不用管），紅色圈圈的就是添加的內容（自己手動添加進去即可），

注：在添加這個 defaultmode 的時候，我們不要手打，直接 Shift + v 復制一行，p 粘貼，或者直接在原有的基礎上改，因為這個 × 符號貌似打不出來，

4. 添加庫進 /etc/ld.so.conf

只有把剛剛的動態庫，添加到這個里面，才能找的到，

當然，也還有其他辦法，可以參考：簡簡單單學會寫makefile

vim /etc/ld.so.conf
# 按G跳到最后一行，O在一行插入 插入如下內容
/usr/local/lib

5. 安裝 qvfb

即 qt virtual framebuffer 是為QT提供的一個虛擬framebuffer的應用程式，實作對qt的應用程式提供一個模擬的嵌入式設備，可直接看到程式在“實際”設備中的運行情況，

cd /home/minigui
tar -zxvf qvfb-1.1.tar.gz
cd qvfb-1.1
./configure
make && make install

如果報錯，說明少了包，google搜索下就好了，

到目前為止，red hat 上的 minigui 已經安裝完成了，

6. 測驗

跑一個掃雷程式測驗下，

cd /home/minigui
tar -zxvf mde-1.6.10.tar.gz
cd mde-1.6.10
./configure
make && make install

啟動 qvfb 一定要先啟動 qvfb ！

qvfb &
# 不占用終端

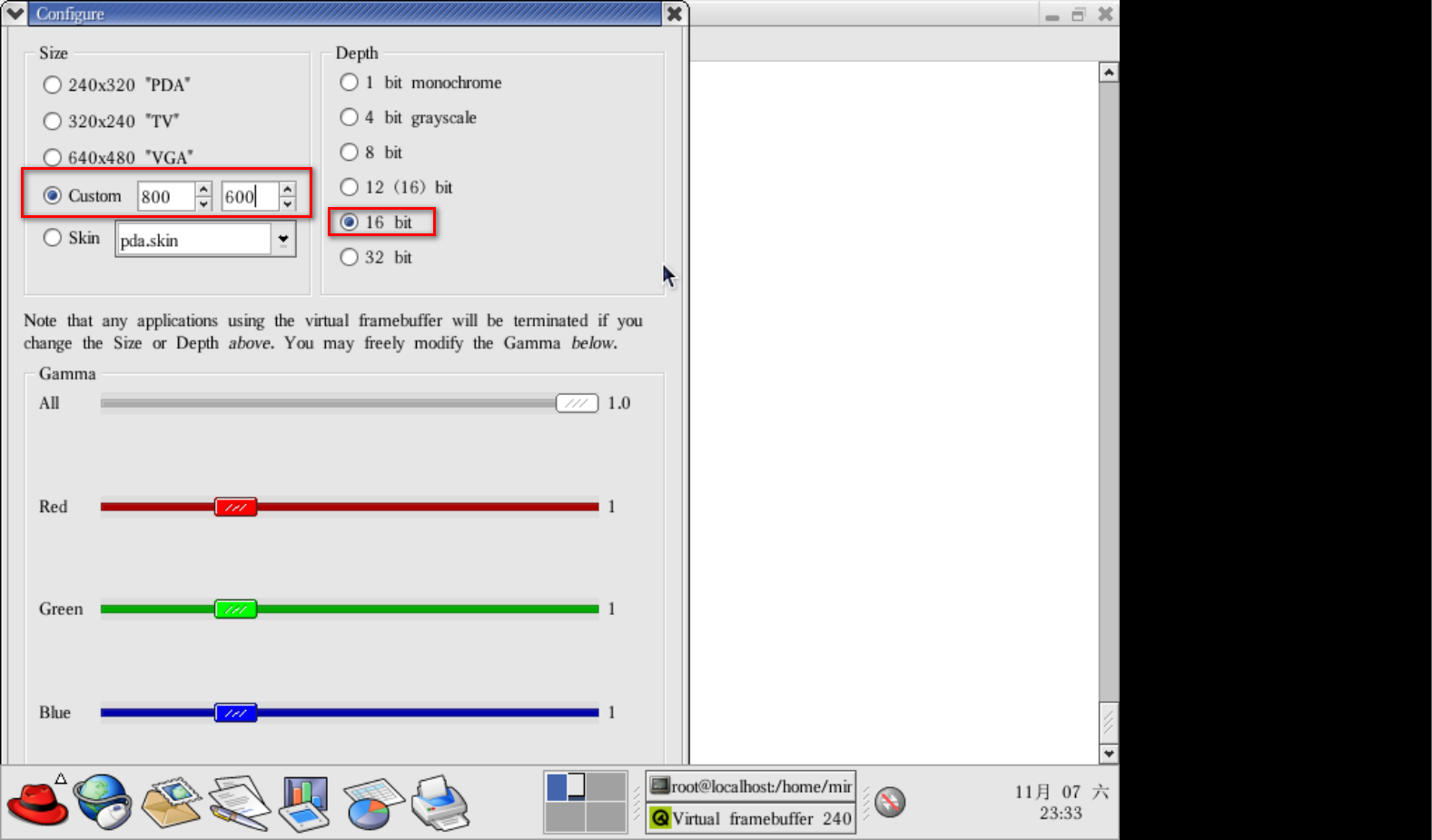

這個時候會彈出一個視窗，點擊 File->configure 設定視窗大小，即剛剛在 MiniGUI.cfg 設定的 800×600 色深為 16位，

接下來把這個視窗拉小一點，不然看不到保存的按鈕，

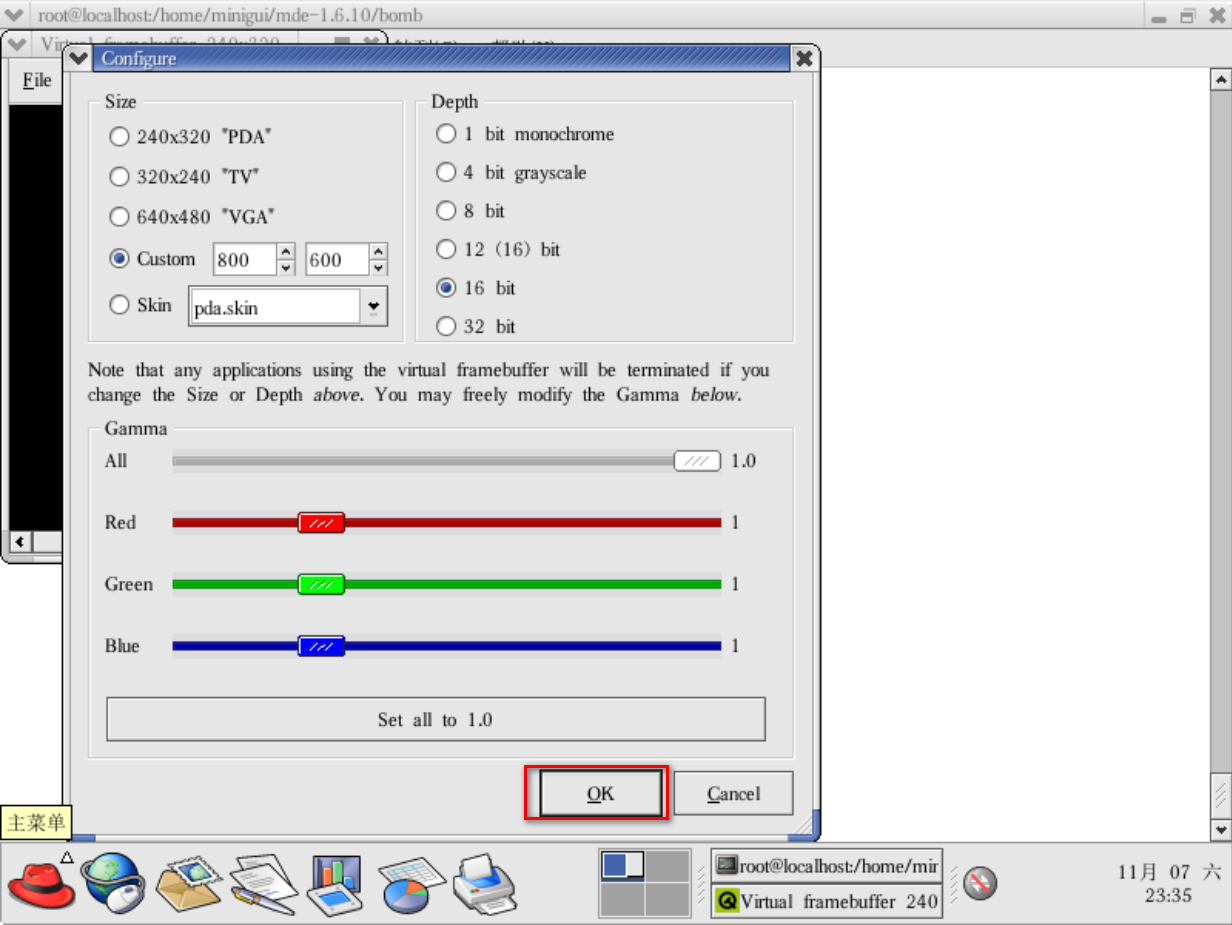

點擊 OK 即可，

cd bomb
./bomb

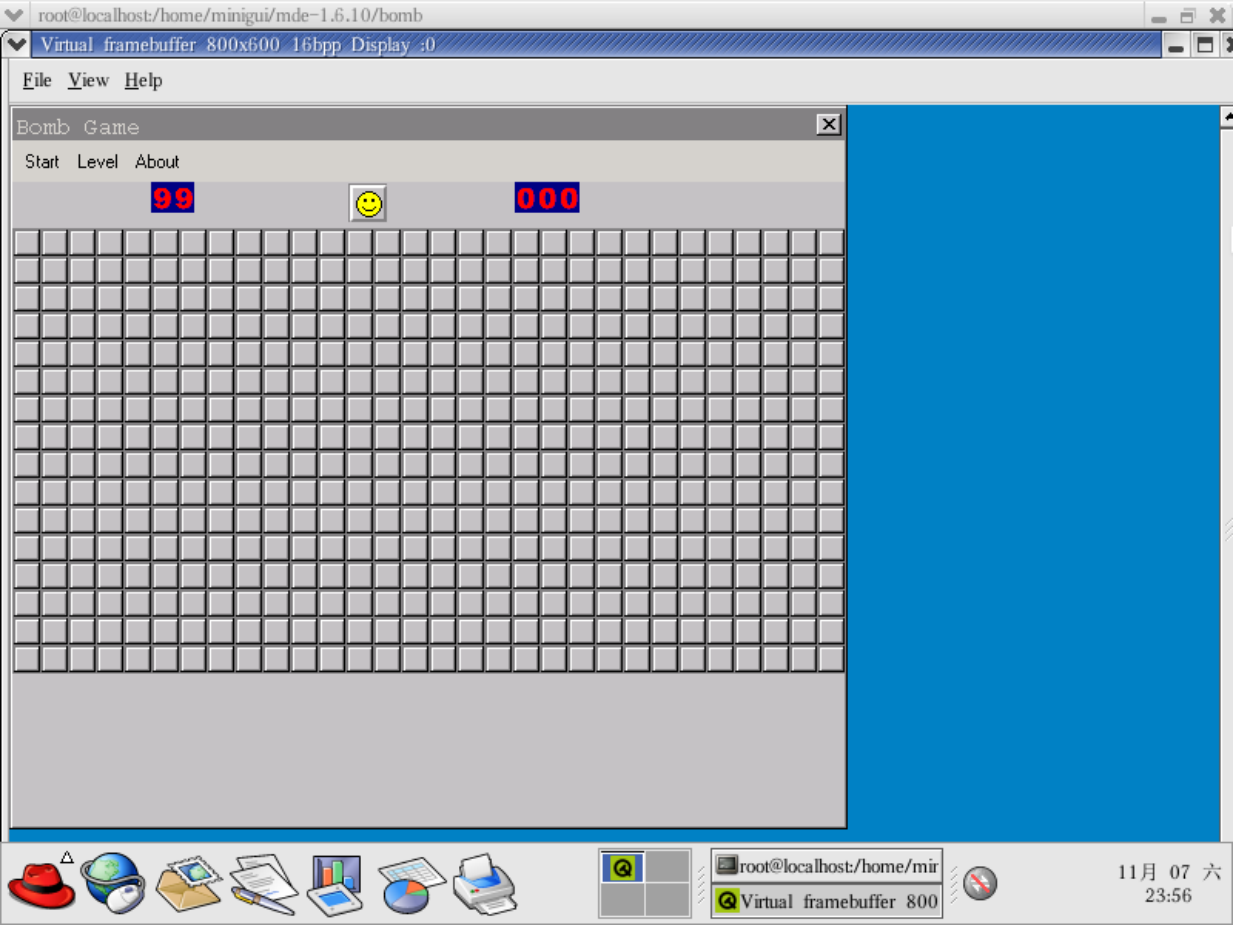

然后打開 qvfb 即可看到掃雷程式了，

至此，虛擬機上的 minigui 可以正常運行了，如果虛擬機上可以正常運行，那么移植到開發板上也基本上沒什么問題的，

Ⅱ. 移植minigui

需要的包如下：

libminigui
minigui-res
qvfb
mde-1.6.10 例子程式
mg-samples-1.6.10 例子程式
zlib 庫
png 庫
jpeg 庫
libttf 庫

交叉編譯器就不介紹怎么安裝了，這里用的是 cross-2.95.3 可以參考安裝交叉編譯器原理都是一樣的，

1. 安裝 zlib 庫

cd /home/migigui
tar -zxvf zlib-1.2.2.tar.gz
cd zlib-1.2.2

zlib 庫的 configure 不支持交叉編譯選項，采取“曲線救國”策略，

cd /usr/bin
mv gcc gcc_back
ln -s /usr/local/arm/2.95.3/bin/arm-linux-gcc ./gcc
mv ld ld_back
ln -s /usr/local/arm/2.95.3/bin/arm-linux-ld ./ld

切換回 zlib 目錄

cd /home/minigui/zlib-1.2.2
./configure --prefix=/usr/local/arm/2.95.3/arm-linux/ --shared
make && make install

這里會看到用 gcc 編譯庫，沒事，因為之前我們把 gcc 改成 arm-linux-gcc 的軟連接了，

去 /usr/local/arm/2.95.3/arm-linux/ 目錄下查看下有沒有 zlib 的庫，

cd /usr/local/arm/2.95.3/arm-linux/
find . -name *zlib*
# ./include/zlib.h
# ./share/man/man3/zlib.3
find . -name *libz*
# ./lib/libz.so.1.2.2
# ./lib/libz.so
# ./lib/libz.so.1

有這幾個確定就沒問題了，利用 file 查看下是不是ARM平臺的，

file ./lib/libz.so.1.2.2
# ./lib/libz.so.1.2.2: ELF 32-bit LSB shared object, ARM, version 1 (ARM), not stripped

現在把 gcc ld 改回去，

先洗掉軟連接，再改名，

cd /usr/bin
ls -lrt gcc
# lrwxrwxrwx    1 root     root           39 11?  8 05:40 gcc -> /usr/local/arm/2.95.3/bin/arm-linux-gcc
rm -rf gcc
mv gcc_back gcc

ls -lrt ld
# lrwxrwxrwx    1 root     root           38 11?  8 05:40 ld -> /usr/local/arm/2.95.3/bin/arm-linux-ld
rm -rf ld
mv ld_back ld

看下是否成功，

gcc -v
Configured with: ../configure --prefix=/usr --mandir=/usr/share/man --infodir=/usr/share/info --enable-shared --enable-threads=posix --disable-checking --with-system-zlib --enable-__cxa_atexit --host=i386-redhat-linux
Thread model: posix
gcc version 3.2.2 20030222 (Red Hat Linux 3.2.2-5)
ld -v
GNU ld version 2.13.90.0.18 20030206

到這里，zlib 庫就編譯安裝成功了，

2. 安裝 png 庫

cd /home/migigui
tar -zxvf libpng-1.0.69.tar.gz
cd libpng-1.0.69
CC=/usr/local/arm/2.95.3/bin/arm-linux-gcc ./configure --prefix=/usr/local/arm/2.95.3/arm-linux/ --build=i386-linux --host=arm-unknown-linux --target=arm-unknown-linux
make && make install

如果報錯，請先安裝 zlib 庫，

去檢查下是否安裝成功，

cd /usr/local/arm/2.95.3/arm-linux/
find . -name *png*
./include/libpng10
./include/libpng10/png.h
./include/libpng10/pngconf.h
./include/png.h
./include/pngconf.h
./bin/libpng10-config
./bin/libpng-config
./lib/libpng10.so.0.69.0
./lib/libpng10.so.0
./lib/libpng10.so
./lib/libpng10.la
./lib/libpng.so.2.69.0
./lib/libpng.so.2
./lib/libpng.so
./lib/libpng.la
./lib/libpng10.a
./lib/libpng.a
./lib/pkgconfig/libpng10.pc
./lib/pkgconfig/libpng.pc
./share/man/man3/libpng.3
./share/man/man3/libpngpf.3
./share/man/man5/png.5

查看是不是ARM平臺的庫，

file ./lib/libpng10.so.0.69.0
./lib/libpng10.so.0.69.0: ELF 32-bit LSB shared object, ARM, version 1 (ARM), not stripped

到這里 png 庫就安裝成功了，

3. 安裝 jpeg 庫

這個版本的 jpeg 庫沒有提供 libtool 庫，所以要先編譯 libtool 庫，

cd /home/minigui
tar -zxvf libtool-2.4.tar.gz
cd libtool-2.4
./configure CC=arm-linux-gcc --build=i386-linux --host=arm-linux --prefix=$PWD/_install
make && make install

現在把 _install/bin 的內容復制到 ljpeg-6b 目錄下，

cd ..
tar -zxvf jpegsrc.v6b.tar.gz
cd jpeg-6b
mv ../libtool-2.4/_install/bin/* .
# 需要自己手動創建一個目錄，不然會報錯
mkdir –p /usr/local/arm/2.95.3/arm-linux/man/man1
./configure --prefix=/usr/local/arm/2.95.3/arm-linux/ CC=arm-linux-gcc --enable-shared --enable-static
make && make install

檢查是否安裝成功，

cd /usr/local/arm/2.95.3/arm-linux/
find . -name *jpeg*
./include/jpeglib.h
./bin/cjpeg
./bin/djpeg
./bin/jpegtran
./lib/libjpeg.so.62.0.0
./lib/libjpeg.so.62
./lib/libjpeg.so
./lib/libjpeg.la
./lib/libjpeg.a
./man/man1/cjpeg.1
./man/man1/djpeg.1
./man/man1/jpegtran.1

查看是不是ARM平臺的，

file ./lib/libjpeg.so.62.0.0
./lib/libjpeg.so.62.0.0: ELF 32-bit LSB shared object, ARM, version 1 (ARM), not stripped

到這里，jpeg 庫也安裝成功了，

4. 安裝 libttf 庫

minigui 只支持1.3.1的 ttf 庫，這個庫最麻煩，

cd /home/minigui
tar -zxvf freetype-1.3.1.tar.gz
mkdir -p libttf/extend
cp freetype-1.3.1/lib/* freetype-1.3.1/lib/arch/ansi/* libttf/
# 這里不用加-r，有幾個不需要用
cp freetype-1.3.1/lib/extend/* libttf/extend
cd libttf
arm-linux-gcc -c -fPIC -O2 freetype.c
arm-linux-gcc -c -fPIC -O2 -I./ extend/*.c
arm-linux-gcc --shared -o libttf.so *.o
mkdir –p /usr/local/arm/2.95.3/arm-linux/include/freetype1/freetype
cp *.h extend/*.h /usr/local/arm/2.95.3/arm-linux/include/freetype1/freetype

到這里，libttf 庫也安裝成功了，

5. 安裝libminigui-1.6.10

cd /home/minigui
cd libminigui-1.6.10
CC=/usr/local/arm/2.95.3/bin/arm-linux-gcc ./configure --prefix=/usr/local/arm/2.95.3/arm-linux/ --build=i386-linux --host=arm-unknown-linux --target=arm-unknown-linux
make && make install

到這里，libminigui-1.6.10 就安裝成功了，

6. 安裝資源

cd /home/minigui
cd minigui-res-1.6.10
vim config.linux
# /cc 查找cc改為/usr/local/arm/2.95.3/bin/arm-linux-gcc
# /prefix 查找prefix改為/usr/local/arm/2.95.3/arm-linux
make install

資源也安裝成功了，

7. 測驗

試試能不能成功編譯代碼，

helloworld.c 代碼

#include <stdio.h>
#include <minigui/common.h>
#include <minigui/minigui.h>
#include <minigui/gdi.h>
#include <minigui/window.h>

static int HelloWinProc (HWND hWnd, int message, WPARAM wParam, LPARAM lParam)
{
	HDC hdc;
	switch (message)
	{
		case MSG_PAINT:
			hdc = BeginPaint (hWnd);
			TextOut (hdc, 60, 60, "Hello world!");
			EndPaint (hWnd, hdc);
			return 0;
		case MSG_CLOSE:
			DestroyMainWindow (hWnd);
			PostQuitMessage (hWnd);
			return 0;
	}
	return DefaultMainWinProc (hWnd, message, wParam, lParam);
}

int MiniGUIMain (int argc, const char* argv[])
{
	MSG Msg;
	HWND hMainWnd;
	MAINWINCREATE CreateInfo;

	#ifdef _MGRM_PROCESSES
	JoinLayer (NAME_DEF_LAYER , "helloworld" , 0 , 0);
	#endif

	CreateInfo.dwStyle = WS_VISIBLE | WS_BORDER | WS_CAPTION;
	CreateInfo.dwExStyle = WS_EX_NONE;
	CreateInfo.spCaption = "HelloWorld";
	CreateInfo.hMenu = 0;
	CreateInfo.hCursor = GetSystemCursor (0);
	CreateInfo.hIcon = 0;
	CreateInfo.MainWindowProc = HelloWinProc;
	CreateInfo.lx = 0;
	CreateInfo.ty = 0;
	CreateInfo.rx = 240;
	CreateInfo.by = 180;
	CreateInfo.iBkColor = COLOR_lightwhite;
	CreateInfo.dwAddData = 0;
	CreateInfo.hHosting = HWND_DESKTOP;
	hMainWnd = CreateMainWindow (&CreateInfo);
	if (hMainWnd == HWND_INVALID)
		return -1;

	ShowWindow (hMainWnd, SW_SHOWNORMAL);
	while (GetMessage (&Msg, hMainWnd))
	{
		TranslateMessage (&Msg);
		DispatchMessage (&Msg);
	}
	MainWindowThreadCleanup (hMainWnd);
	return 0;
}

#ifndef _MGRM_PROCESSES
#include <minigui/dti.c>
#endif

編譯

arm-linux-gcc -o helloworld helloworld.c -lminigui -lpthread -ljpeg -lpng –lttf

查看是不是ARM平臺的，

file helloworld
helloworld: ELF 32-bit LSB executable, ARM, version 1 (ARM), for GNU/Linux 2.0.0, dynamically linked (uses shared libs), not stripped

這樣我們就可以在宿主機上編譯 minigui 代碼了，把這個可執行檔案放到移植了 minigui 的開發板上就可以跑了，

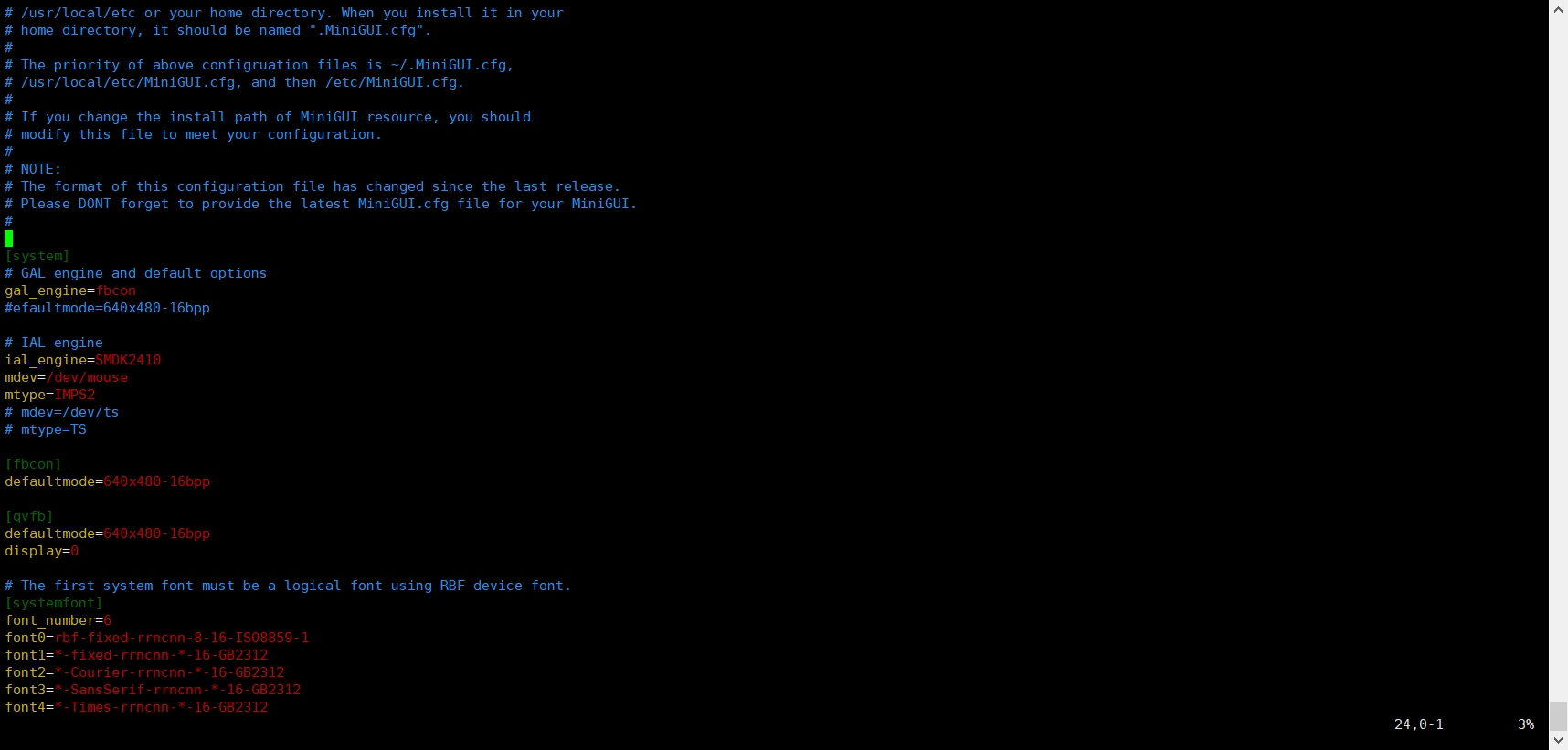

注：如果當前目錄下有 MiniGUI.cf 還需要更改這個檔案，我這里的改法是基于 JXARM9-2410 的，

這里的 ial_engine 要改為 SMDK2410 fbcon 大小要改為 640×480，不然會報錯的，

如果當前目錄下沒有，前面講過了，就會到 /usr/local/etc 默認目錄下尋找這個檔案，

如果出現這個錯誤 GAL ENGINE: Can't open /dev/tty0: No such file or directory 等跟設備有關的錯誤

試試這個 mknod /dev/tty0 c 4 0

Ⅲ. 參考文章

MiniGUI 移植到pc和arm開發板全程序詳解及錯誤解答
ubuntu下JPEG的交叉編譯
