本文目的是練習使用Altium Designer 19來繪制一個stm32最小系統的元器件庫和原理圖，

（一）安裝Altium Designer 19

使用Altium Designer 19（以下簡稱AD19）來練習stm32的最小系統原理圖和PCB，首先就需要安裝AD19，由于這里我主要介紹如何在AD19上繪制stm32最小系統原理圖庫和原理圖，因而就不著重介紹如何安裝，大家可以自行上網查找安裝資料，也可以參考下面給出的AD19安裝文章：
Altium Designer 19 安裝方法 ¹

（二）AD19簡要介紹

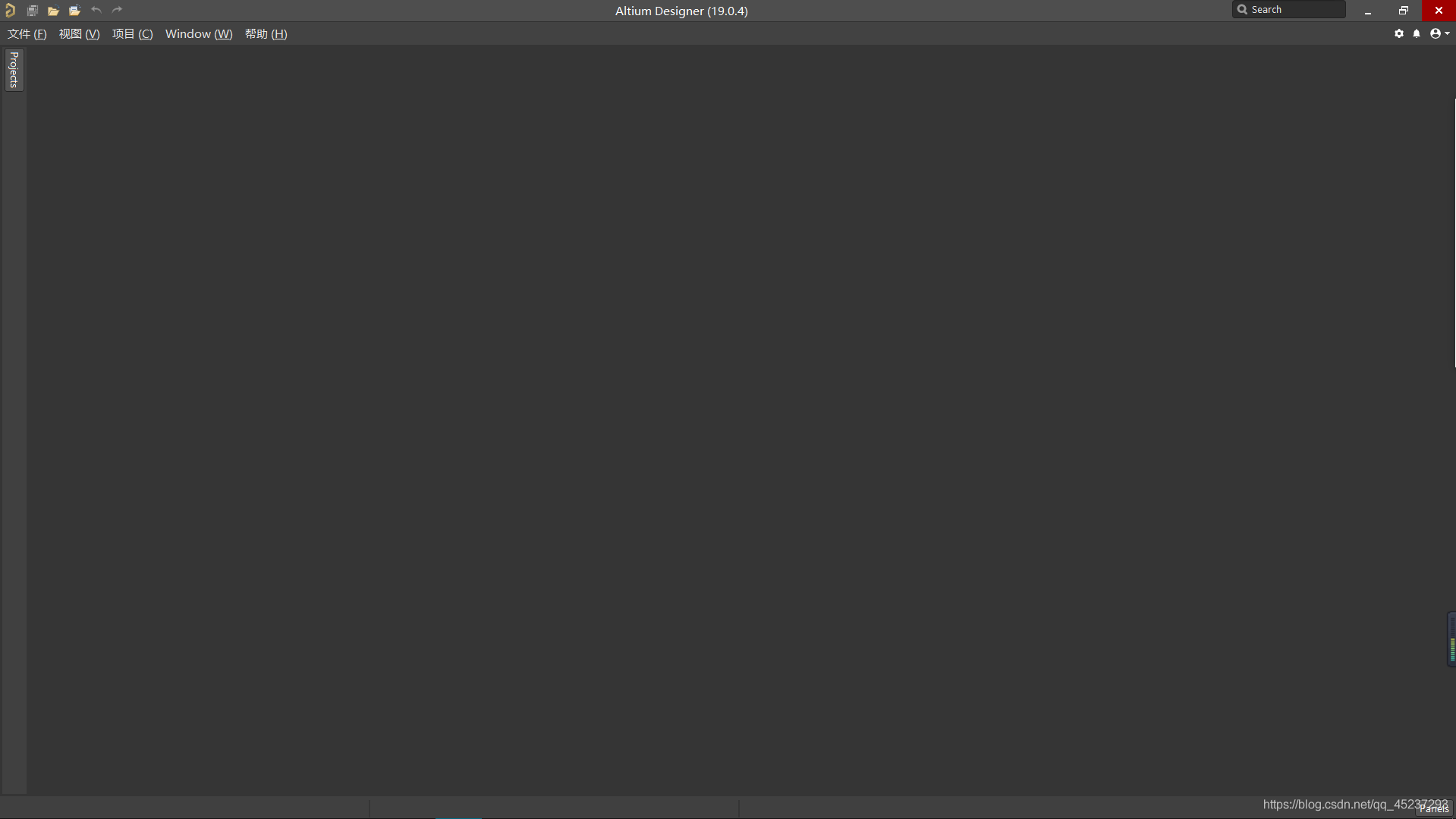

AD19打開后的初始界面
AD19是一款幫助我們設計電路原理圖和PCB的EDA軟體
這套軟體通過把原理圖設計、電路仿真、PCB繪制編輯、拓撲邏輯自動布線、信號完整性分析和設計輸出等技術的完美融合，為設計者提供了全新的設計解決方案，使設計者可以輕松進行設計，熟練使用這一軟體使電路設計的質量和效率大大提高，²
AD繪制PCB的大致流程

（三）繪制原理圖庫

1.新建PCB工程

新建工程

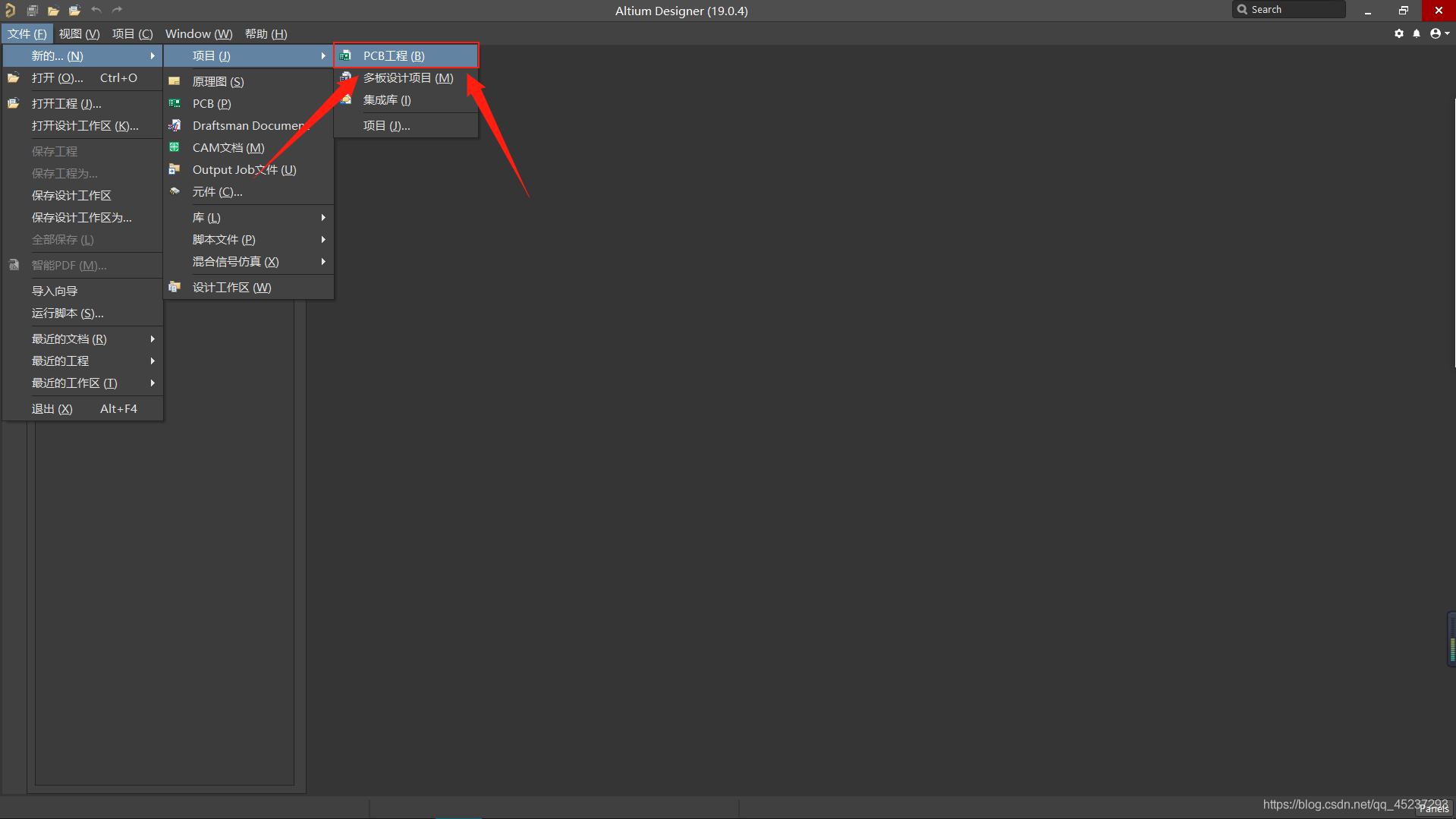

右鍵檔案->新的...->專案->PCB工程

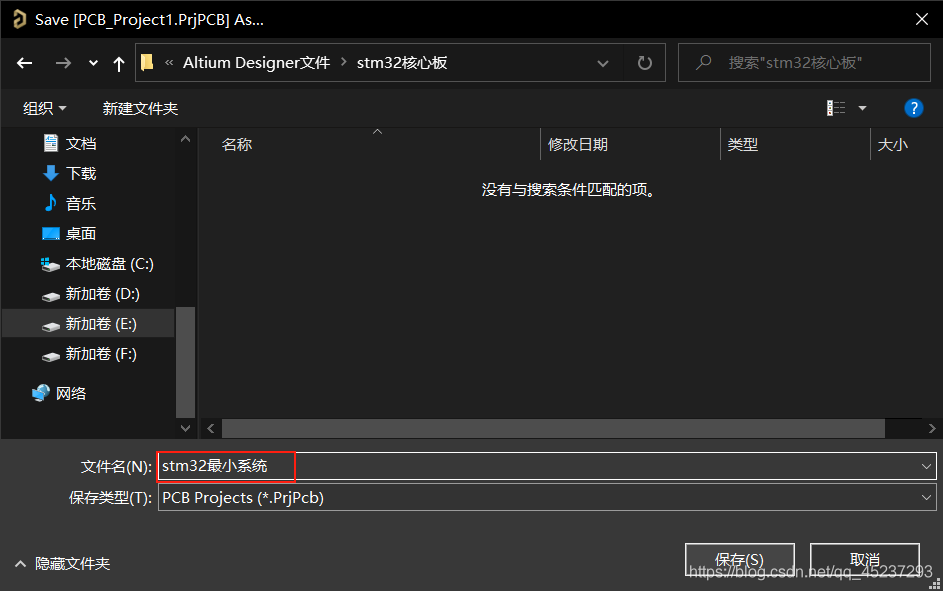

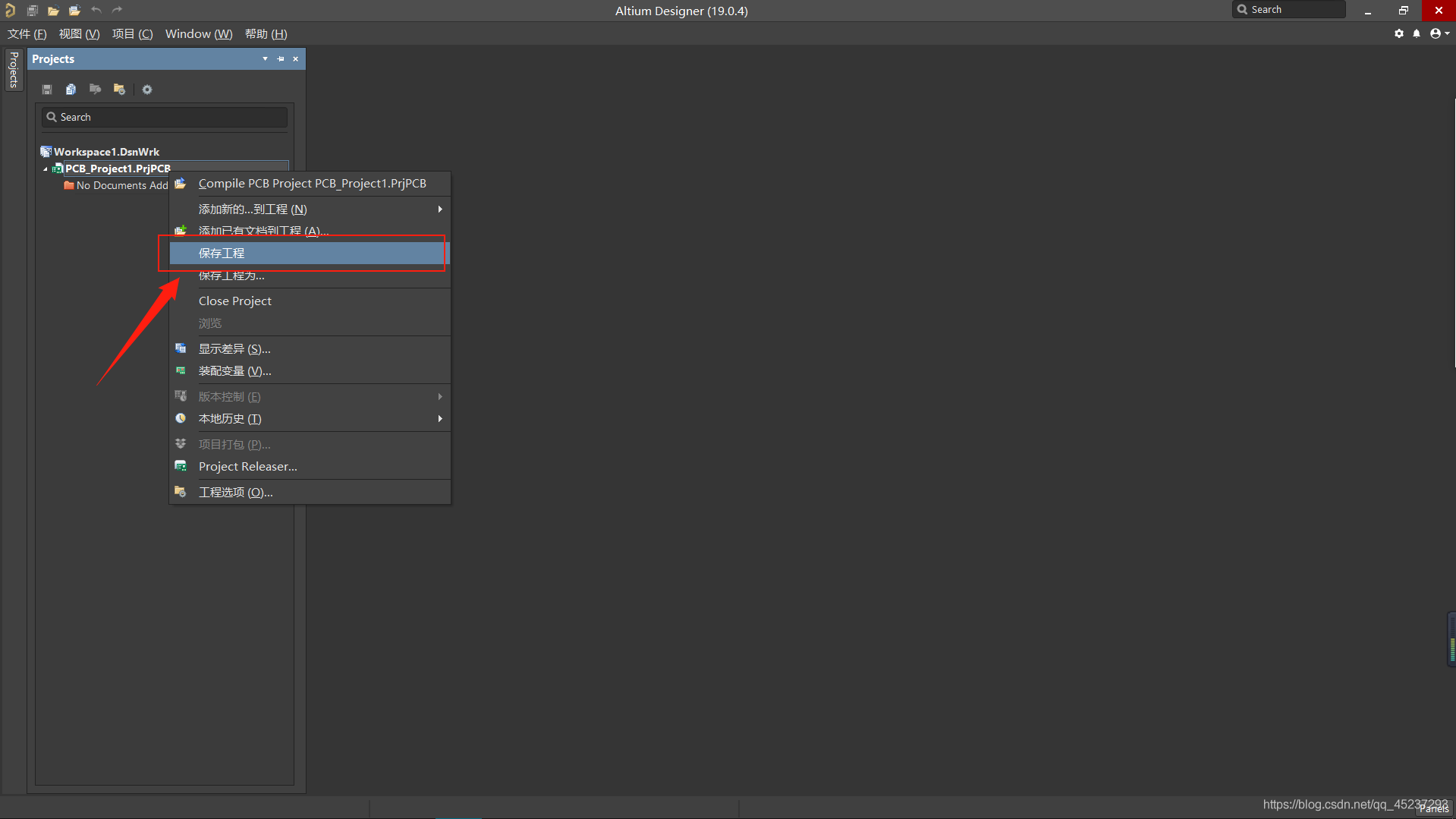

保存工程
右鍵該工程->保存工程，然后保存為本地檔案

2.繪制元件庫

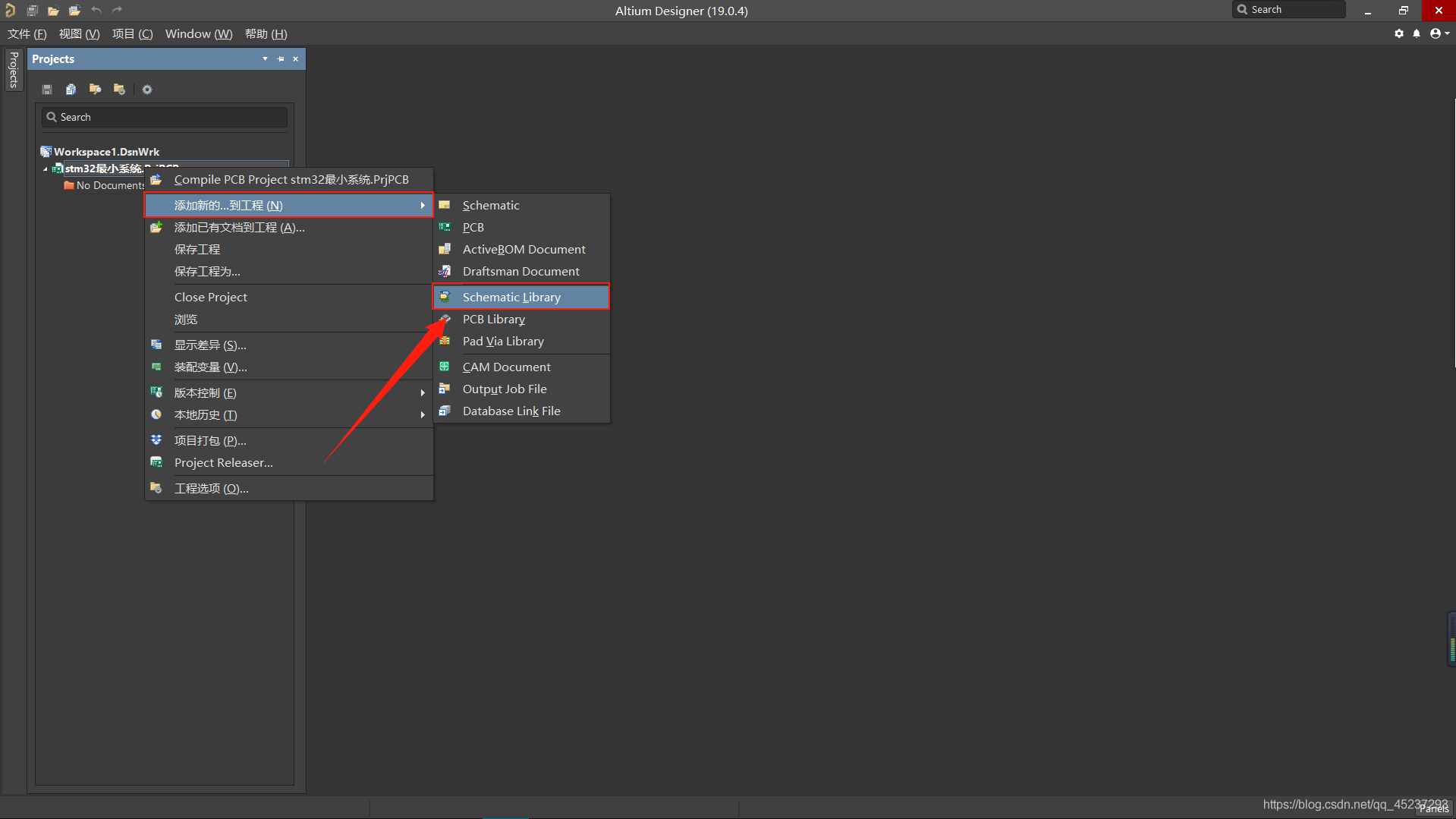

新建元件庫
右鍵該工程->添加新的...到工程->Schematic Library
繪制元件（這里以stm32f103c8t6和排針為例）

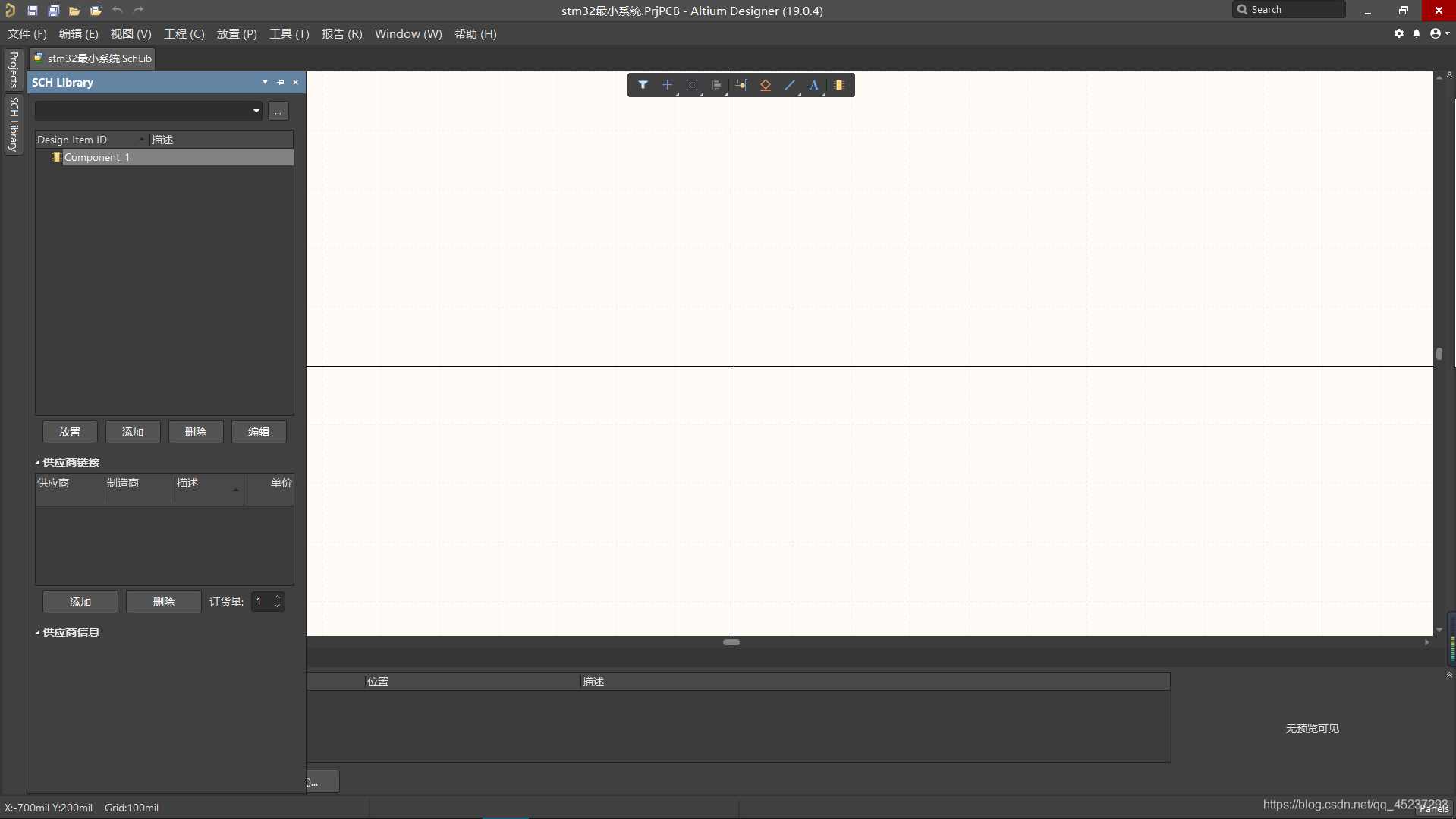

- 在軟體左側的SCH Library中添加元件

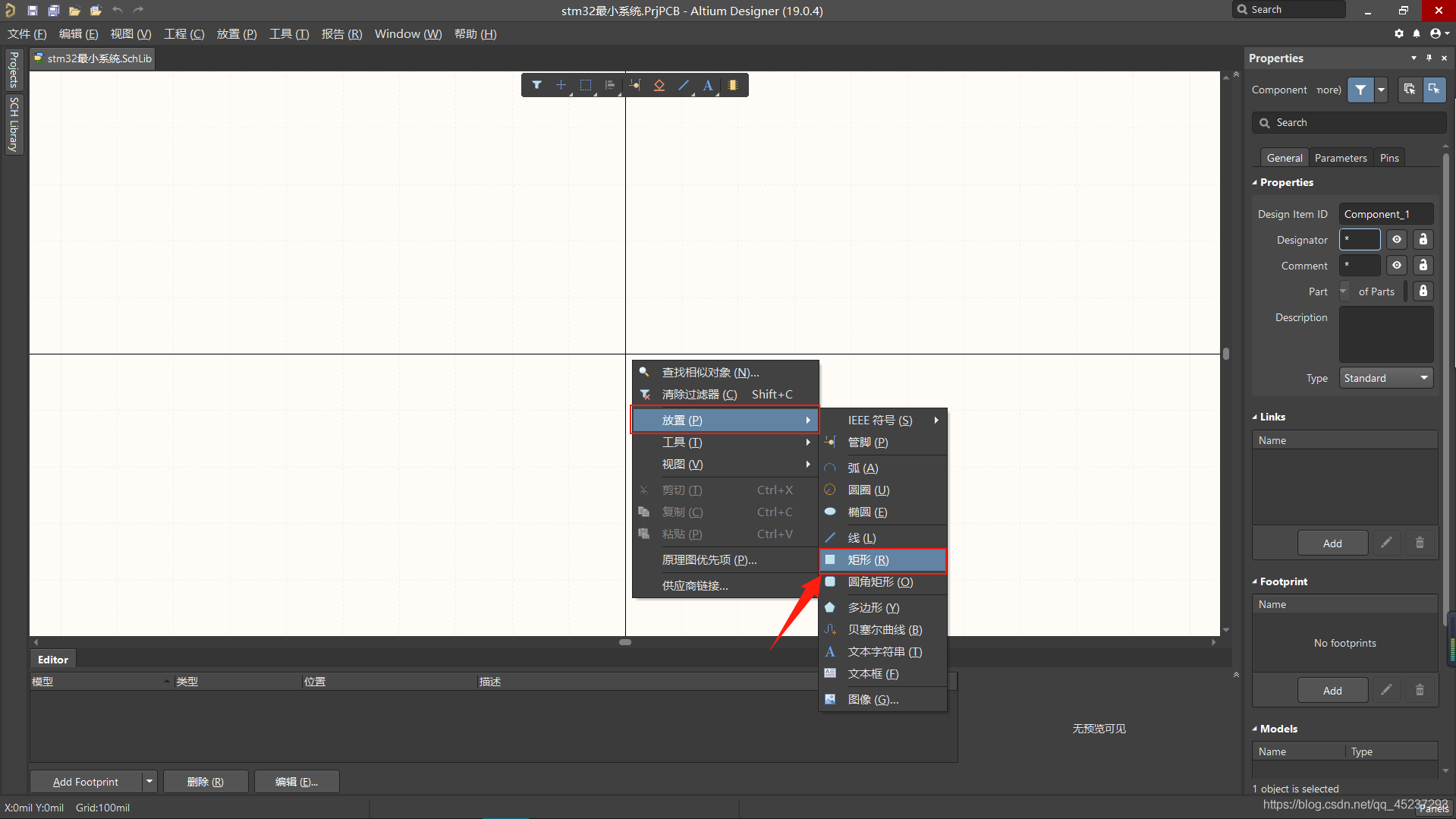

- 空白處右鍵->放置->矩形

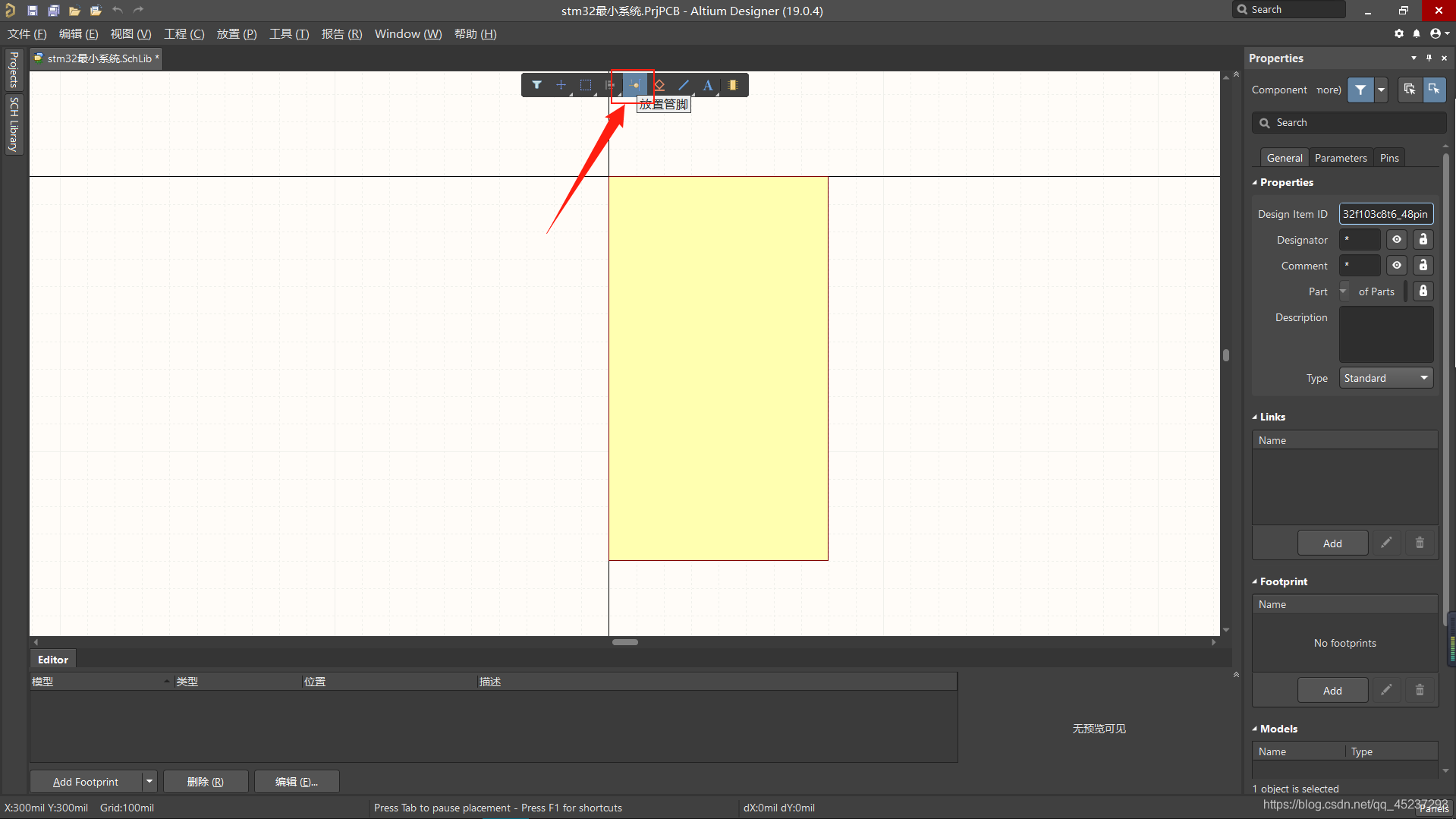

- 選擇上方的放置管腳，在矩形周圍放置相應的管腳（也可使用快捷鍵p p）

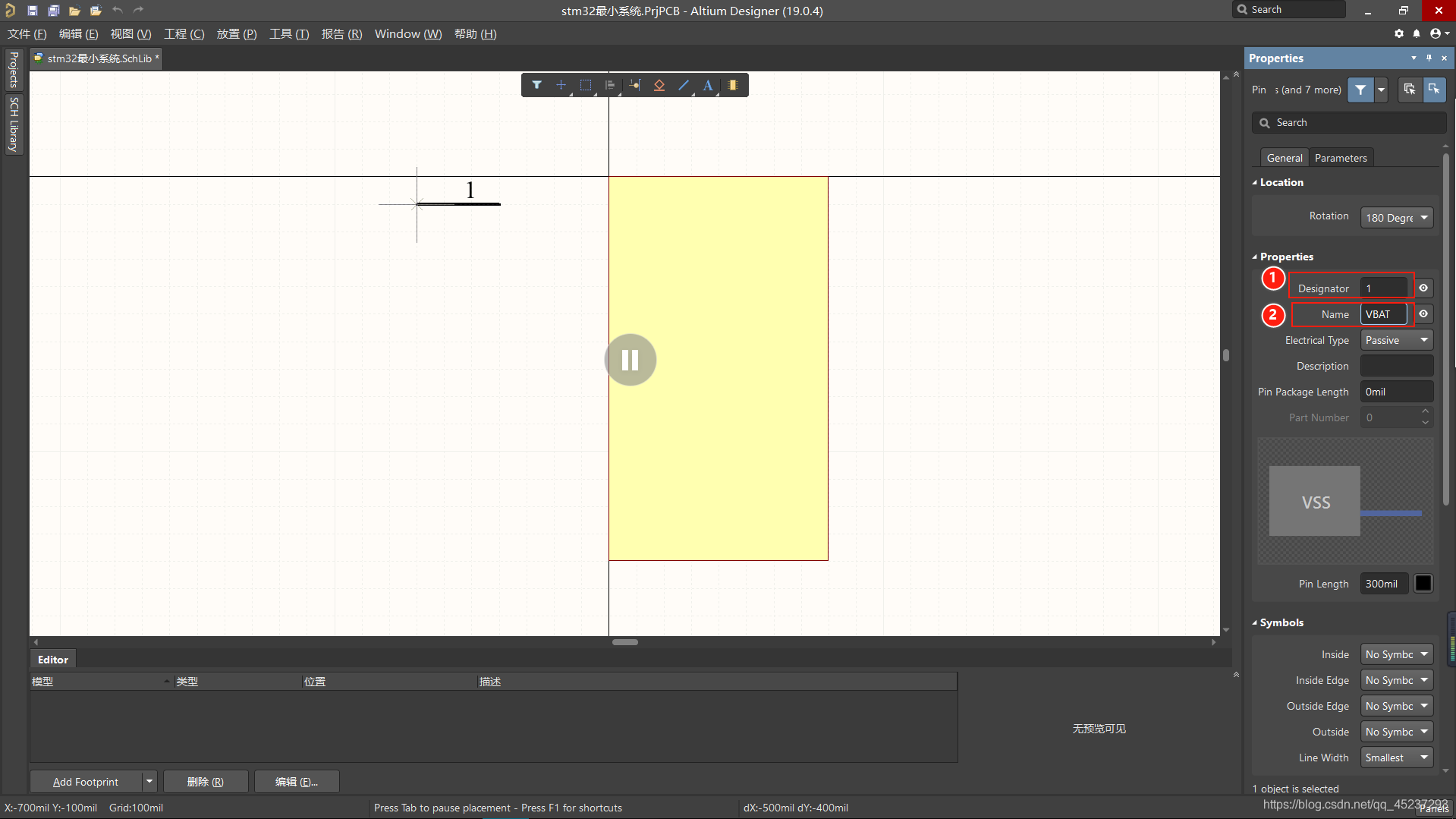

  未放置時按下Tab鍵可以更改該管腳的編號和名字

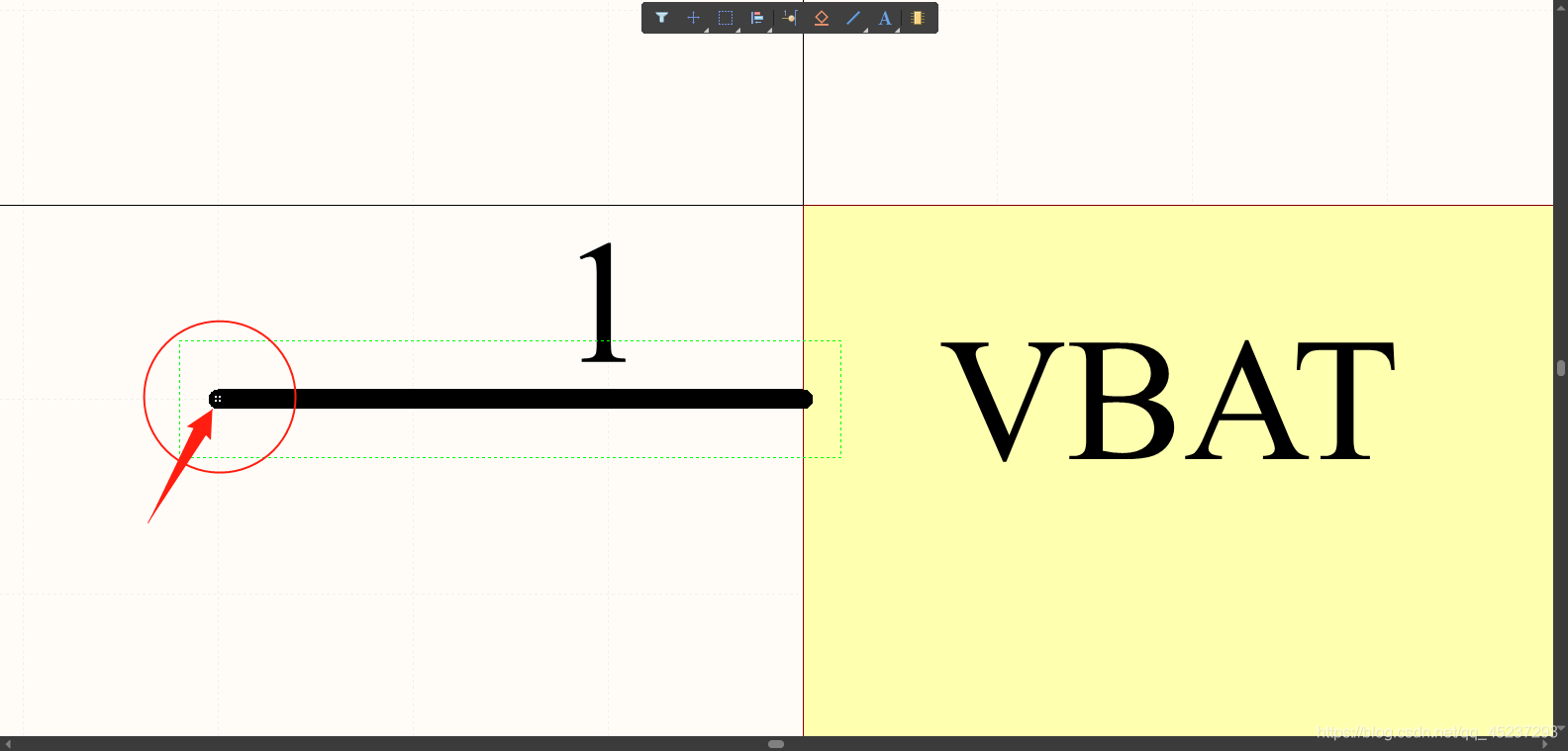

  注意：放置的管腳要保證外側有四個小白點的，如下圖所示：

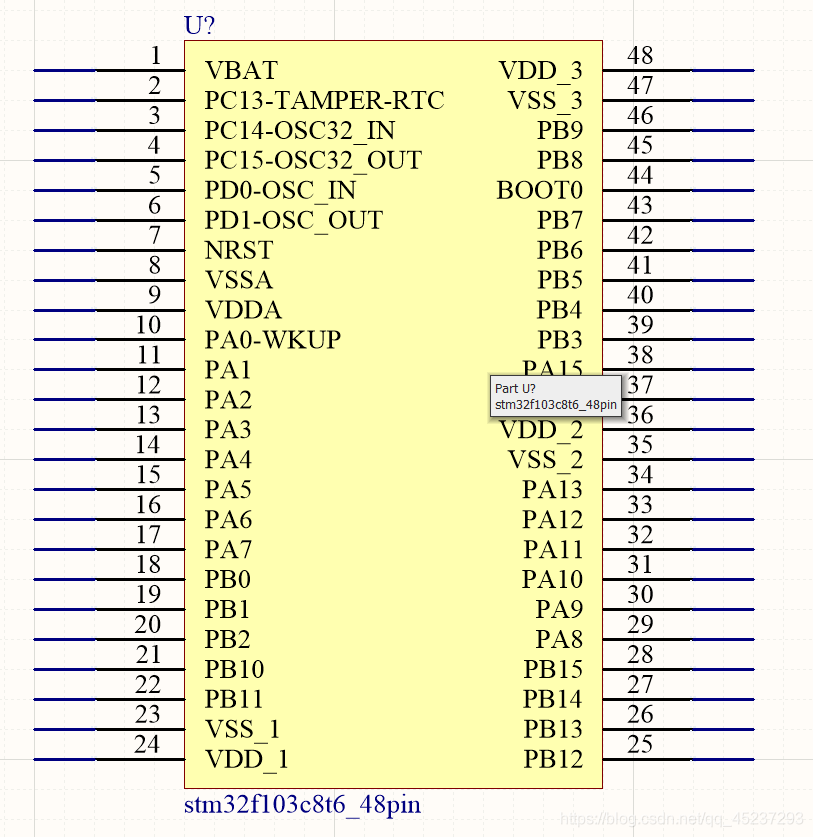

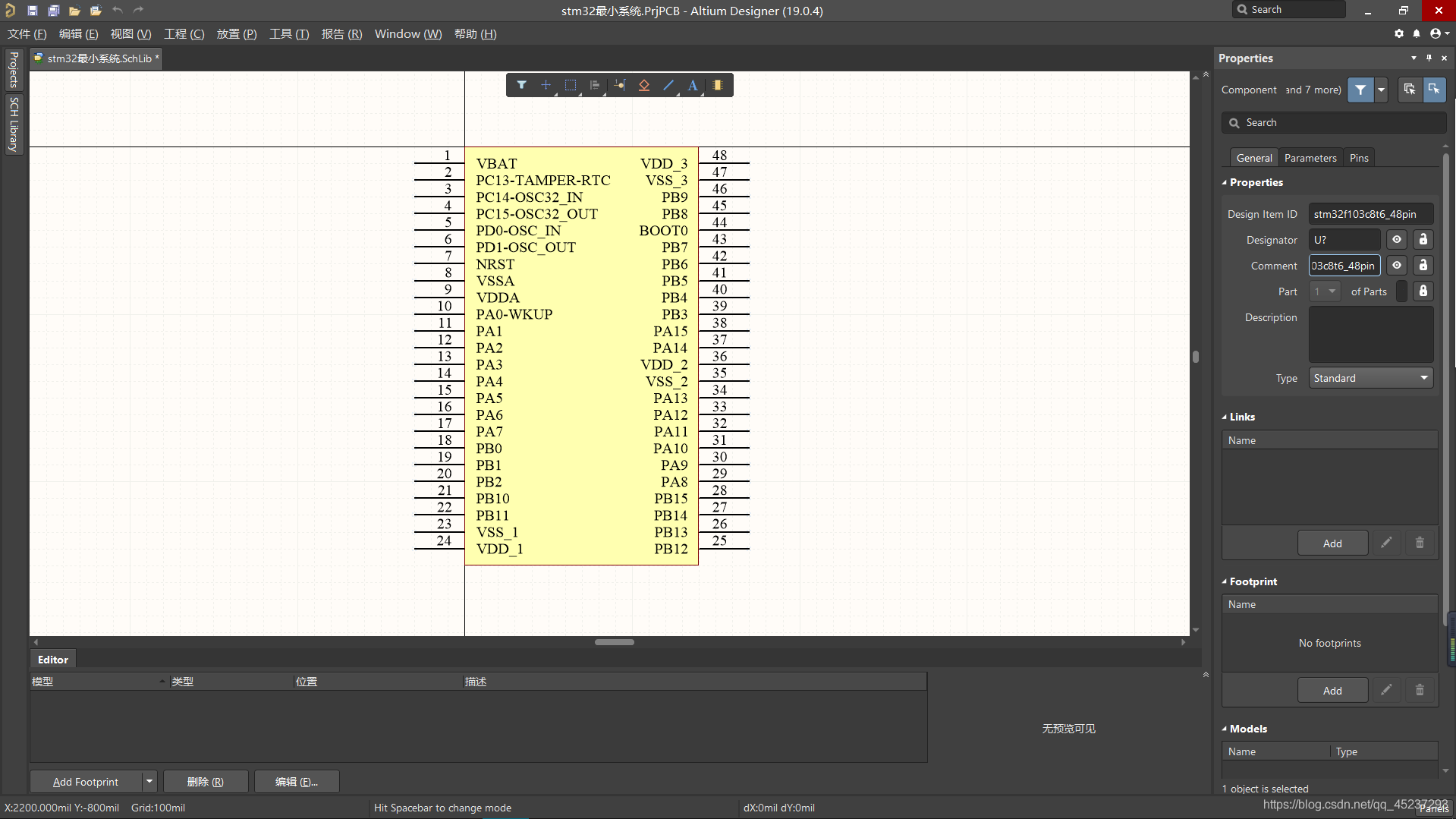

- 以此類推，直到繪制完整個元器件

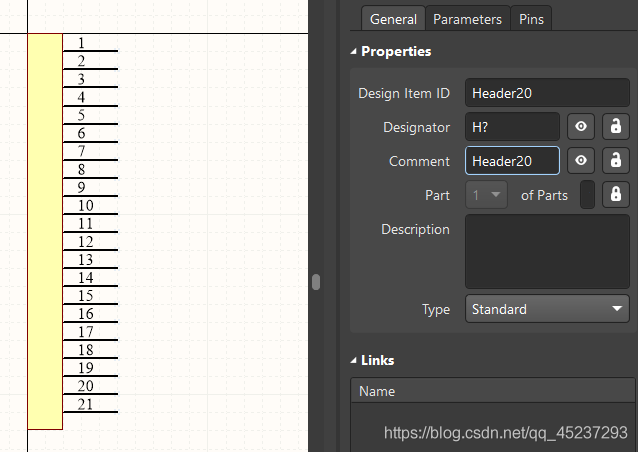

- 排針也是類似的方法，其他的LED、電阻和電容等的畫法差別也不是非常大，具體可以看看B站UP主hhhmxk的視頻³

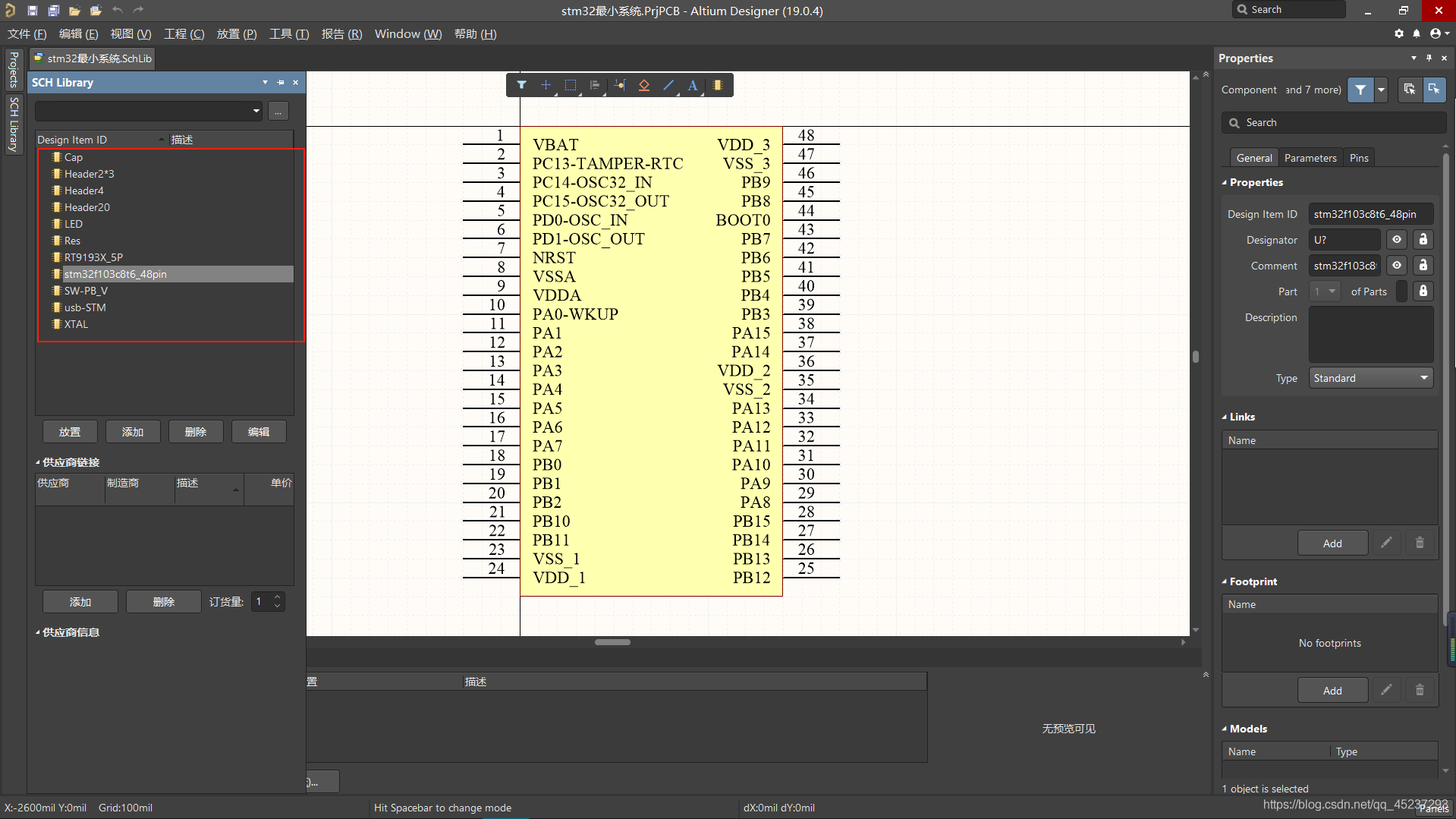

最后繪制出stm32最小系統的所有元器件

（四）繪制原理圖

1.新建原理圖

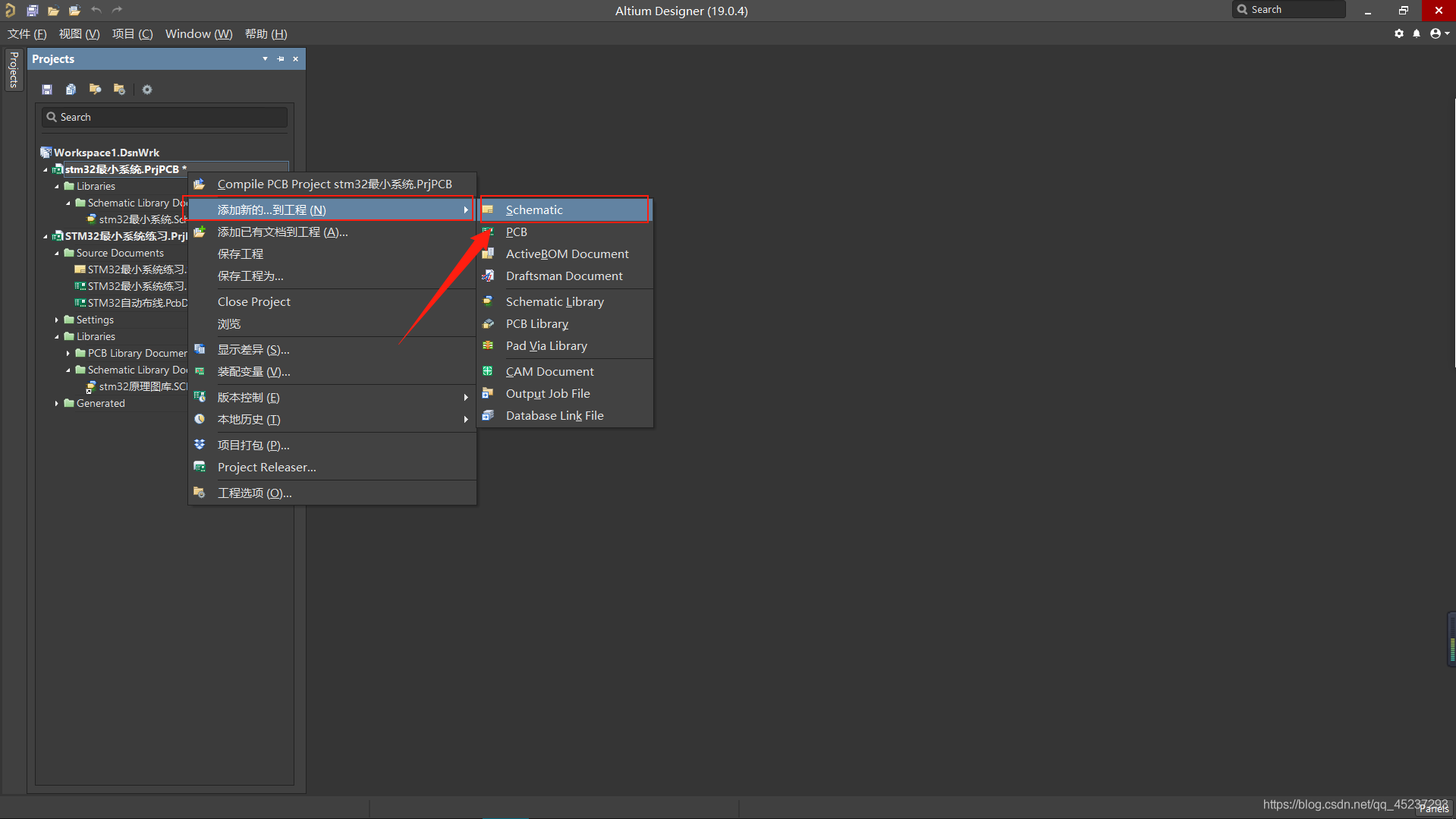

右鍵該工程->添加新的...到工程->Schematic
添加元器件庫

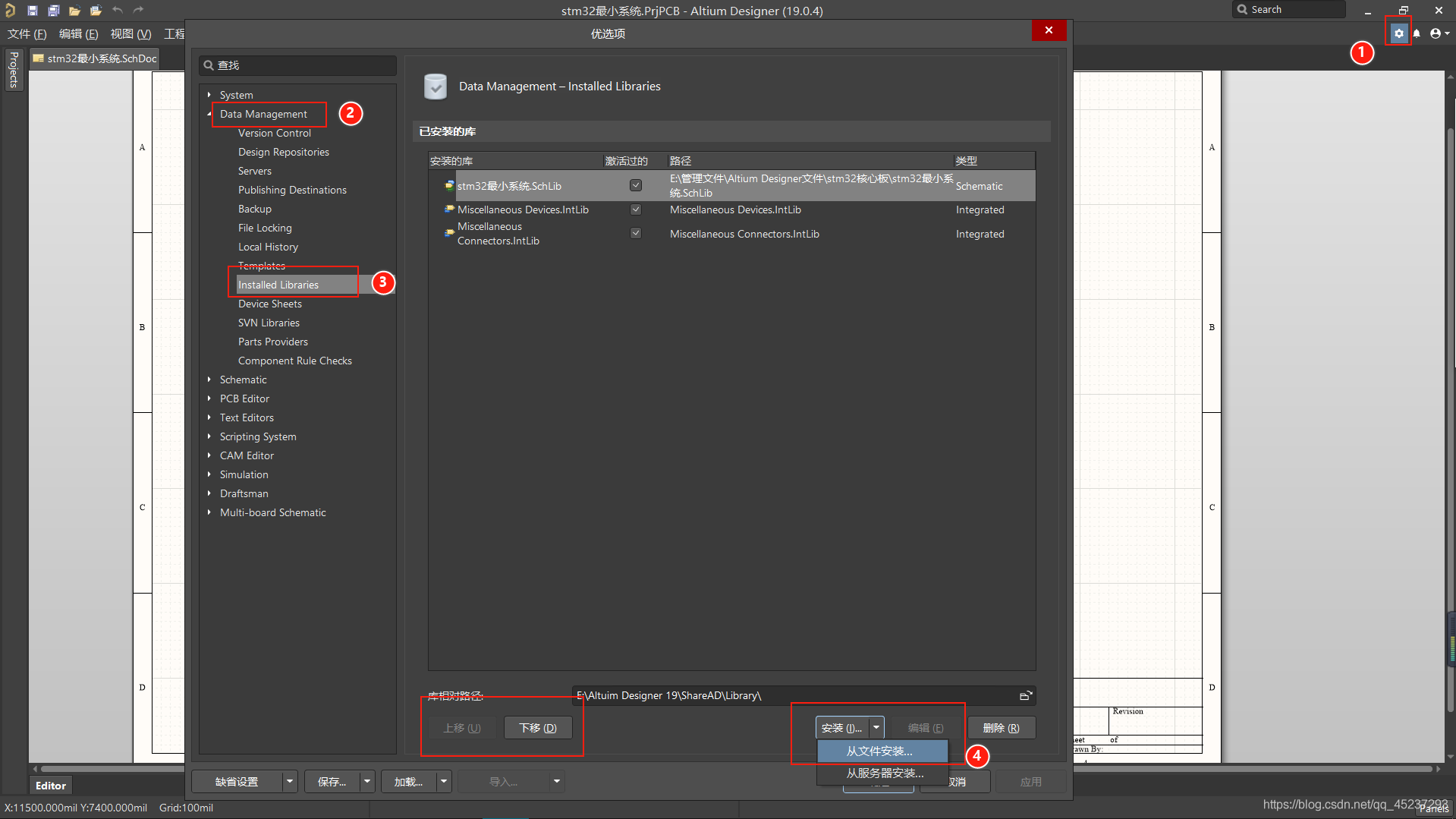

點擊右上角的齒輪，進入優選項界面，選擇Data Management，然后選擇Installed Libraries，最后在下方的安裝選項選擇從檔案安裝即可安裝好之前創建的元器件庫（注意：這里的檔案是之前創建的元器件庫）

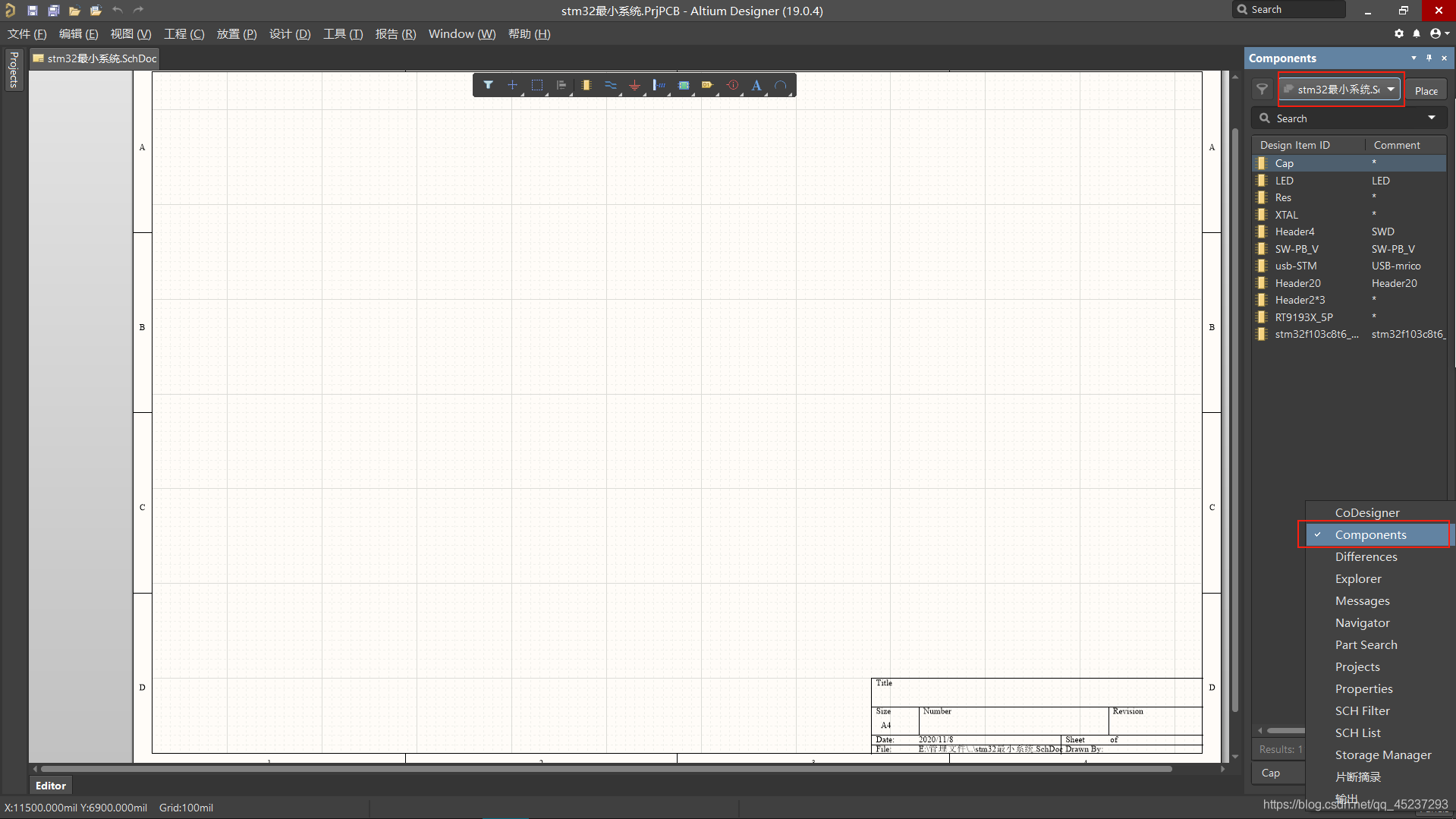

打開Components選項，切換為自己創建的元器件庫即可開始繪制原理圖
將元器件庫中的元器件拖入或放置到原理圖中

2.開始繪制原理圖

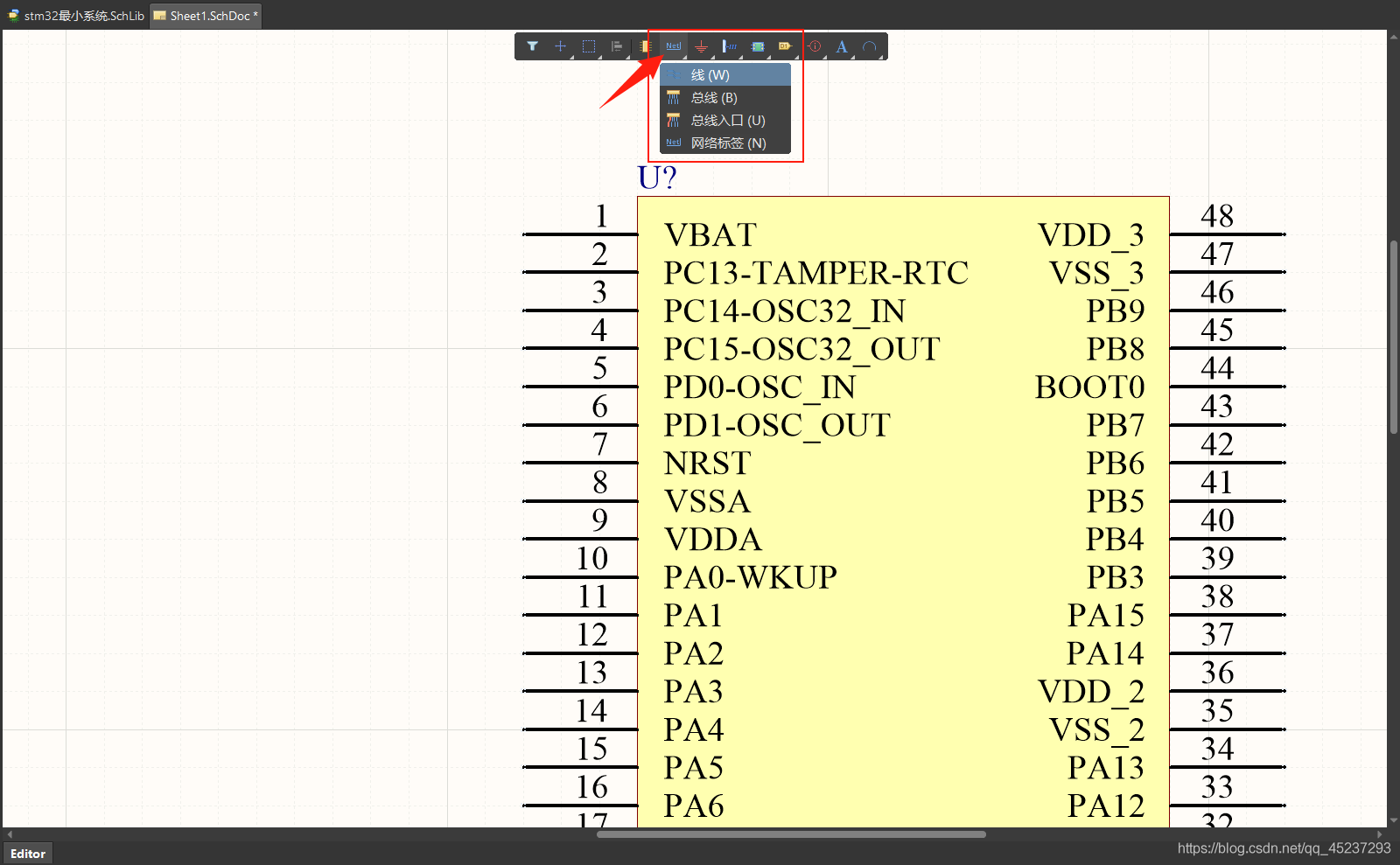

在上面的選項中選擇線（快捷鍵為Ctrl+W），將元件的管腳加長

加長之后的管腳的樣子：

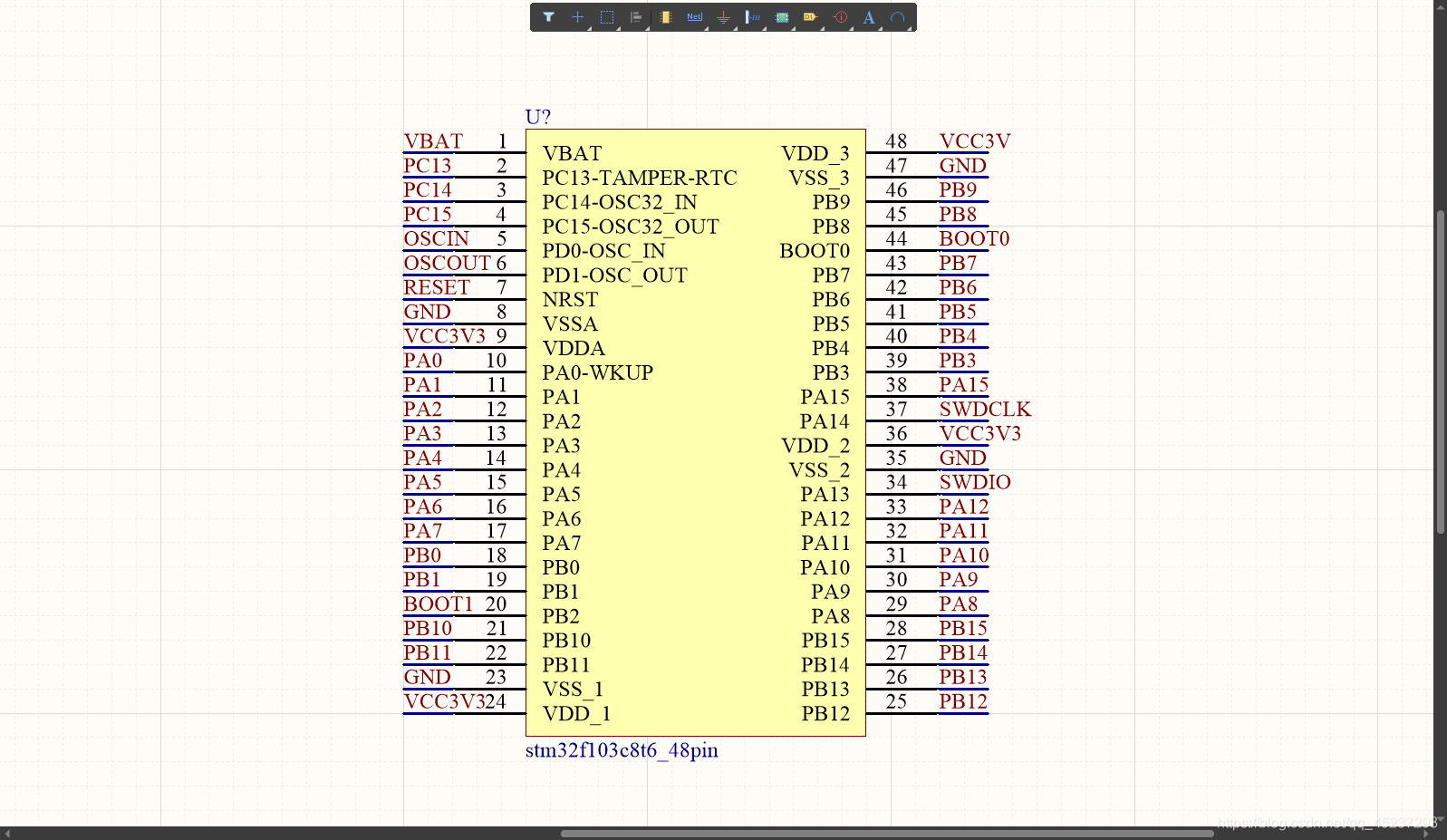

為每個管腳加上網路標簽
在上面的選項中選擇網路標簽，將元件的管腳加入網路中，如下圖所示：（這里是以stm32f103c8t6為例來放置網路標簽的）
其他的元器件也按這樣的方法添加網路標號
注意：完成所有元器件的繪制后，一般需要將所有元器件進行統一批量命名，也可以在繪制的程序中手動命名（推薦自動批量命名）
方法如下：

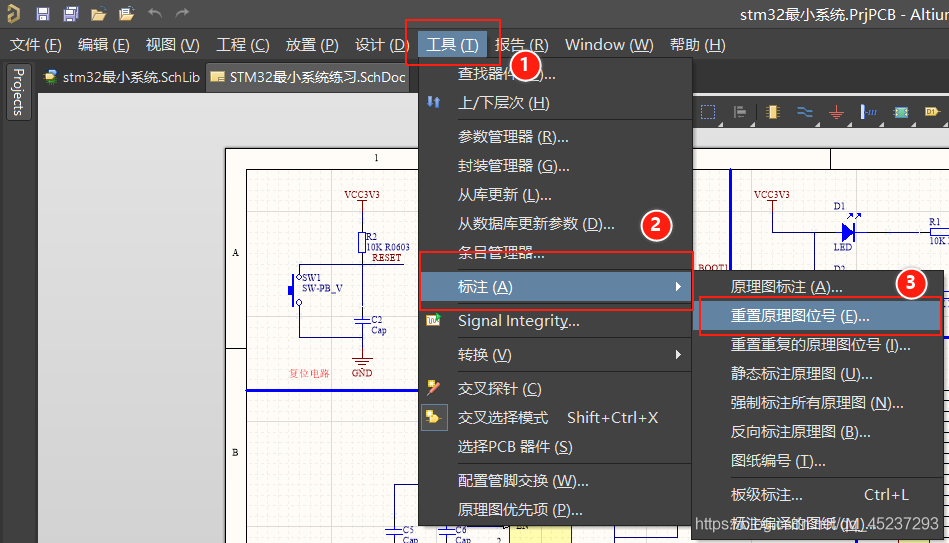

點擊工具，選擇標注，然后選擇重置原理圖位號;

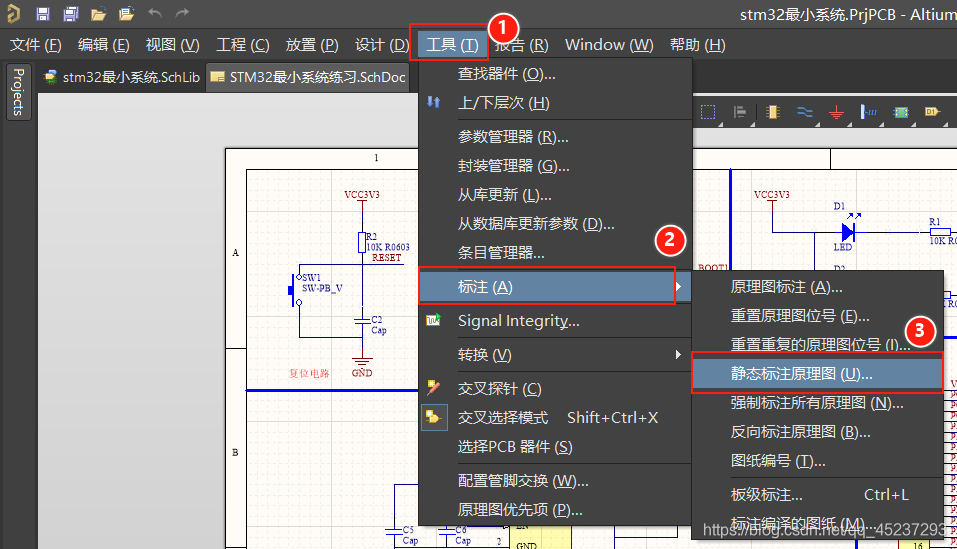

點擊工具，選擇標注，然后選擇靜態標注原理圖

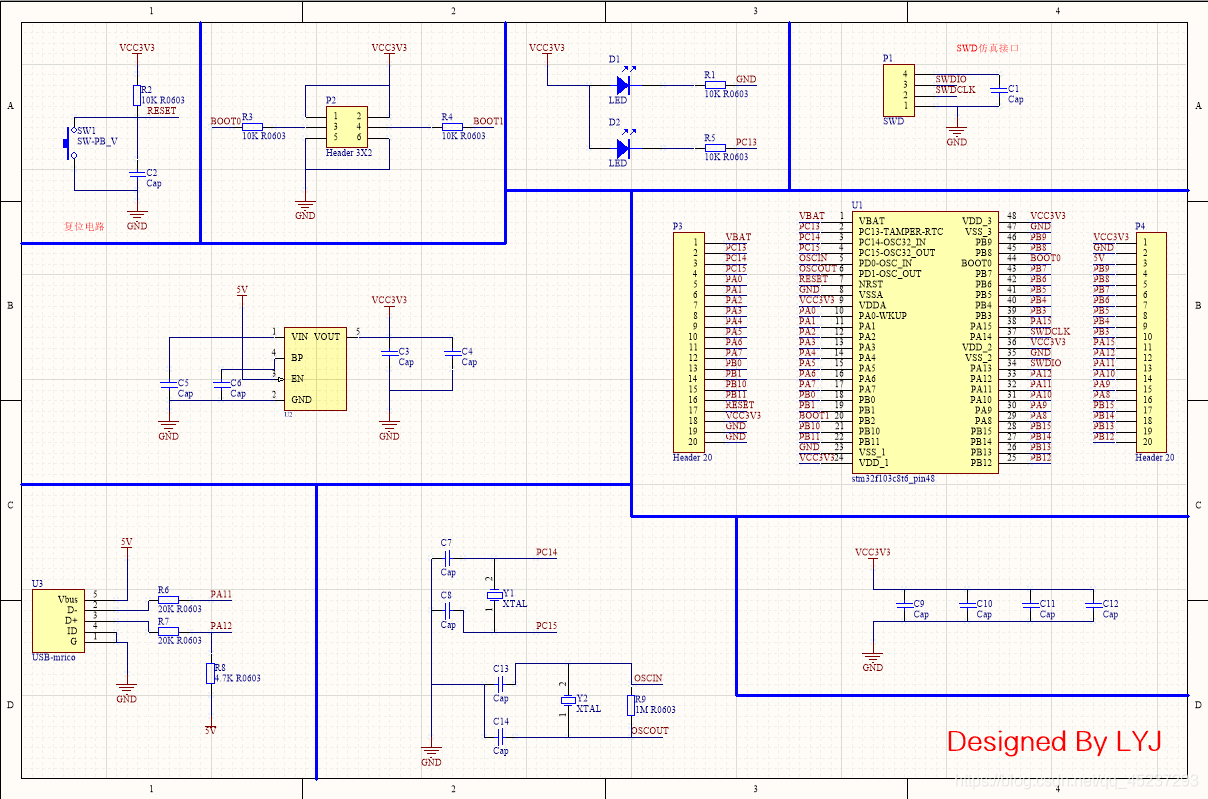

最終原理圖繪制完成如下：
