目錄
- IP包頭分析
- 圖片及相關介紹
- 路由原理
- 路由概述
- 路由型別
- 交換與路由對比
- 相關命令
IP包頭分析

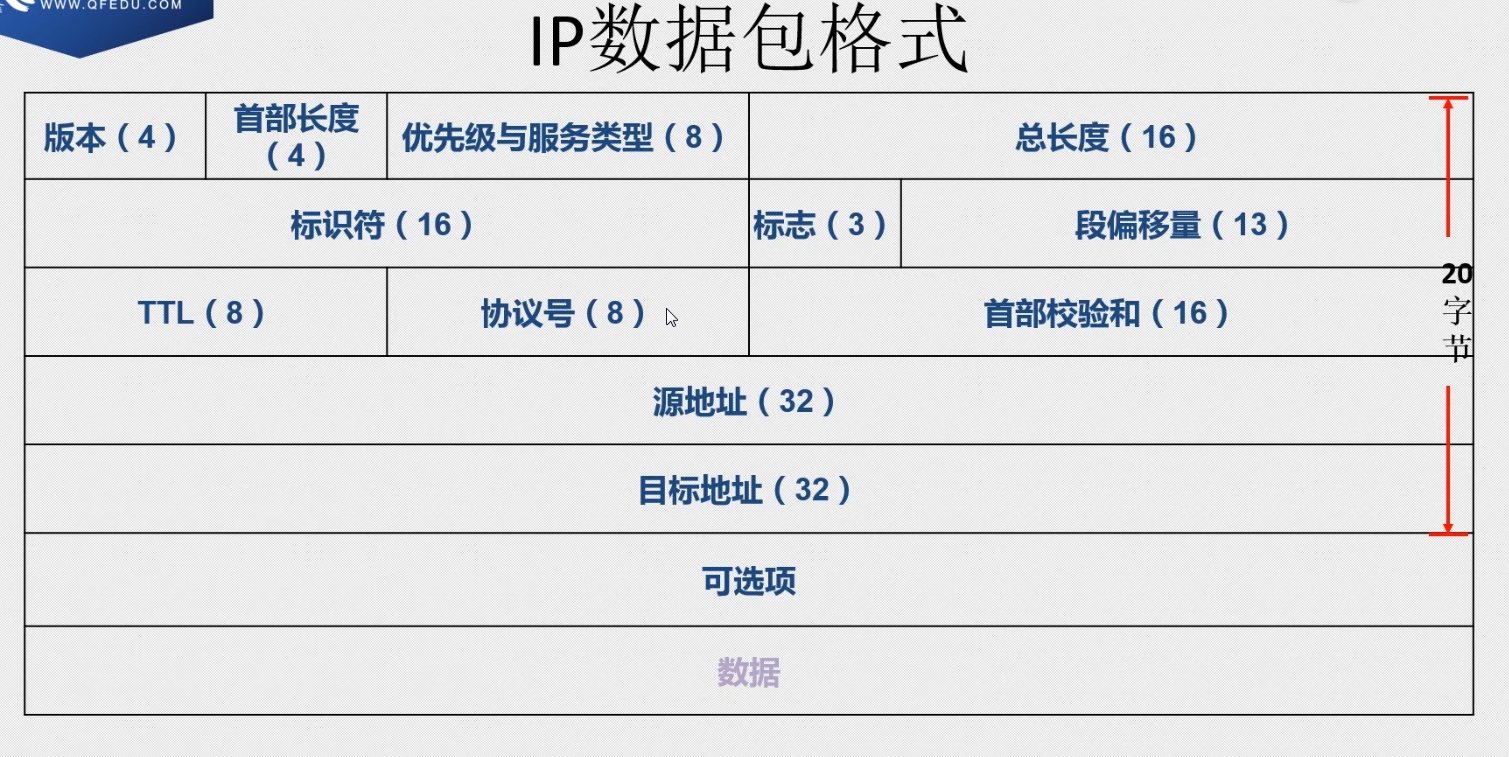

圖片及相關介紹
-
版本（4）：版本欄位，IP v4 -
首段長度（4）：IP 包頭部長度，因為長度可變，所以需要定義 -
優先級與服務型別（8）：TOS，一般用于運營商提供特權服務 -
總長度（16）：IP 資料總長度 -
識別符號（16）：用來區分兩個不相關的 IP 包 -
標志（3）：共三位二進制第一位默認為 0，暫留位不啟用，
第二位為 1 時表示 未分包，為 0 時表示 已分包，
第三位為 1 時表示 非最后一包，為 0 時表示 此包為最后一個包，
-
段偏移量（13）：用來給每個分包進行排序，依次加 1048 -
TTL（8）：生命周期欄位，每經過一個路由器便減去 1，為 0 時會被丟棄，為了不讓一個資料包在網路中無限的回圈下去 -
協議號（8）：協議欄位，用來標識封裝的上層資料是 UDP 還是 TCPUDP 是 17
TCP 是 6
CAMP 是 1
-
首部校驗和（16）：和幀尾 FCS 作用一樣，用于校驗 IP包 -
源地址（32）：自己的 IP 地址
路由原理
路由概述
-
路由：跨越從源主機到目標主機的一個互聯網路來轉發資料包的程序
也是根據 路由表 為 IP 包選擇路徑的程序
-
路由表：路由器中維護的路由條目的集合，路由器根據路由表做路徑選擇
-
路由表的形成：
- 直連網段：配置 IP地址，埠 UP 狀態，自動配置
- 非直連網段：需要手動配置
路由型別
- 靜態路由：由管理員手工配置，是單向的，缺乏靈活性
- 默認路由：當路由器在路由表中找不到目標網路的路由條目時，路由器吧請求轉發到默認路由介面
交換與路由對比
- 路由作業在網路層
- 根據“路由表”轉發資料
- 路由選擇
- 路由轉發
- 交換作業在資料鏈路層
- 根據“MAC地址表”轉發資料
- 硬體轉發
相關命令
-
靜態路由：
conf t '全域配置模式' ip route 目標網段 子網掩碼 下一跳IP 如： ip route 70.1.1.0 255.255.255.0 20.1.1.2 -
默認路由：
conf t '全域配置模式' ip route 0.0.0.0 0.0.0.0 下一跳IP -
浮動路由：在靜態或默認路由后加空格 + 數字（正整數）
conf t '全域配置模式' ip route 0.0.0.0 0.0.0.0 20.1.1.2 (默認為1) ip route 0.0.0.0 0.0.0.0 30.1.1.2 2(優先級為2)
