SystemC是什么
首先， SystemC不是一門新的語言，而是基于C++開發的library；因此，你所熟悉的C++知識都可以在SystemC建模時使用；理論上來說，SystemC library和常見的boost庫沒有任何本質差別，此外，這也告訴我們只需一個支持C++的環境，我們就可以進行SystemC建模和仿真，無需任何其他工具，這相比其他軟硬體建模語言來說，所需環境極其簡單，
注：最常見的硬體描述語言Verilog，它的仿真需要仿真工具支持，如VCS、modelsim等，它們都是價格昂貴的EDA工具，且使用復雜，
其次，SystemC是由Accellera組織擁有的開源庫，它使用Apache 2.0開源協議；Apache2.0協議是一種對商業應用友好的許可，所以，不論用戶用之開發的產品是否商用，都可以放心使用，不用擔心侵權行為，
但是，SystemC是干什么用的呢？SystemC的命名已經表明了它的用途，它是一種系統建模語言；我們常常用系統來形容復雜的東西，一臺電腦、一塊芯片、一個公司都可以稱之為一個系統，系統有很多特征，如模塊化、并行性、通信機制、規則下辦事等等，以電腦為例，CPU、GPU、記憶體、顯示幕等都是一個個獨立的模塊，各自完成各自的任務；它們總是并行作業，同時又通過介面相互通信，如何為一個系統建模呢？原生的編程語言都是串行執行的，無法建模并行系統；即使你建模了一個系統，但最終都要在CPU上跑仿真，而CPU總是串行執行的，我們知道，硬體是大量并行運行單元的組合，必須能夠支持對并行操作的模擬；SystemC正是為此而生，為軟硬體系統建模提供了強有力的支持，
總結：SystemC是一個支持系統建模的開源的C++ library；
SystmeC的作用
現代的芯片總是包含硬體和軟體，軟體部分可以是韌體或者驅動；芯片市場是一個充滿競爭的市場，幾乎所有的芯片公司對產品都有嚴格時間規劃；如何讓產品盡快面市，如何減少產品bug幾乎是所有芯片公司都需要面對的難題，SystemC可以讓軟硬體并行開發，加快產品面市時間，

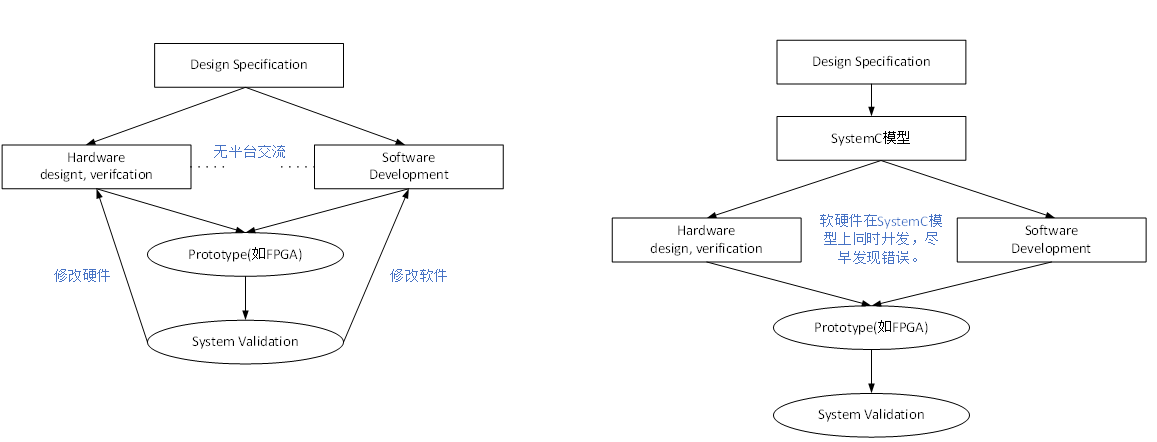

如下左圖所示，傳統的設計流程中在FPGA原型出來之前，硬體和軟體開發之間幾乎沒有交流；只有在經過漫長的“設計-驗證-綜合”流程后（一般幾個月），軟體才能在FPGA平臺上測驗自己的代碼，由于軟體設計時沒有平臺測驗，此時測驗必然有很多錯誤，這種錯誤需要修改硬體或軟體，并重新迭代，這將浪費大量的時間，在計算機領域，有一個至理名言：越早發現bug，損失就越小，顯然，傳統的設計流程與此目標不符，
如下右圖所示，在軟硬體設計之前，先開發抽象SystemC模型（如TLM模型），然后硬體部門將此模型轉化為RTL，軟體部門在此模型上開發軟體，如此一來，軟硬體的任何錯誤都能盡早被發現并修改，大大節省了開發時間，
常見疑問1：開發SystemC模型不也增加了設計流程時間嗎？
答：是的，開發SystemC模型確實需要時間；不過由于C++是高級語言，而且這里的模型不需要精確到clock級別，只需要達到TLM級別，所以開發難度相比與硬體設計驗證和軟體開發來說非常低，所耗時也是可以忽略的，
常見問題2：為什么不在RTL上開發軟體呢？
答：首先，等到一個能運行的RTL出來需要很長的時間；其次，RTL的仿真速度比TLM模型速度慢至少100x倍；所以RTL平臺開發軟體是不現實的，
其實SystemC的用途遠不止如此，下面大致總結下SystemC的用途：
- 硬體架構探索，建立演算法、性能模型；
- 驗證工程師作為參考模型（通過DPI介面呼叫）；
- 設計工程師將其作為design spec，設計RTL；
- 軟體工程師作為軟體開發的硬體模型；
- 使多種提前測驗成為可能；
總結：SystemC模型在芯片前端流程中重用度非常高，幾乎可以作為各個部門（架構組，演算法組，設計組，驗證組，軟體組）之間的橋梁，使得部門之間的溝通合作更加有效，大大增加作業效率，
幾種使用SystemC模型的靈活測驗案例：
- 驗證人員可以提前搭建測驗平臺（使用SystemC model做DUT）；
在RTL可用之前，將SystemC model封裝于System Verilog內，然后作為DUT搭建測驗平臺，并撰寫test cases，現在，如VCS等仿真軟體已經內置了對SystemC的支持，無需使用DPI介面，就能將SystemC模型封裝成System Verilog module，
- 混合仿真
按照上述方法搭建測驗平臺后，隨著一個個模塊或IP的RTL設計完成，逐漸用它們替換測驗平臺中相應的SystemC模型，然后運行測驗用例，即可測驗真實的RTL，
- 在FPGA平臺上使用
雖然SystemC模型仿真速度要比RTL仿真快100x-1000x，但是依然沒有FPGA速度快；因此在FPGA平臺穩定之后，在FPGA平臺上繼續開發軟體會更加高效，不過FPGA平臺昂貴，面積有限，想將整個SOC放進FPGA是不可能的，但是驅動開發往往需要整個SOC的平臺，這時可以將SOC的SystemC模型中自己關注的IP模型替換成FPGA實作，其他部分依然使用SystemC模型，
SystemC的優勢
芯片設計前端的流程很長，和芯片前端相關的語言也很多，比如Verilog、VHDL、System Verilog、SystemC、Matlab、C/C++等等，但沒有一個語言能夠做到適合于整個前端流程，包括本文所說的SystemC也不行；每種語言都有適合使用的領域，只有在整個前端流程的不同節點上選擇最合適的語言工具，并加以整合，才能加速產品開發，
注：本圖參考自《SystemC: From the Groud Up》

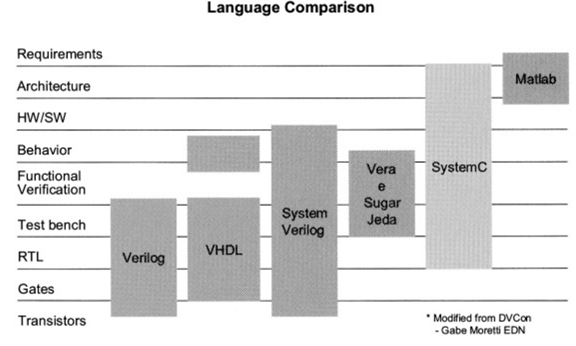

如上圖所示，它顯示了各種語言工具適合使用的場所，其中：
- Verilog、VHDL主要用于RTL建模，并用來綜合生成數字電路；
- System Verilog吸收了Verilog，既能夠用于RTL建模，也能用于功能驗證，基于System Verilog開發的UVM更是現如今最流行的驗證方法學，
- Verie和e語言主要用于對ASIC進行功能驗證；
- SystemC則主要用于架構級建模、軟硬體建模、行為級建模；
- Matlab則主要用于演算法設計、架構設計等，
我們熟知的Verilog/VHDL/System Verilog是最常見的硬體建模語言（更準確的說是硬體描述語言，即HDL），但是眾所周知，HDL的開發難度大、故障率高、運行速度慢、與軟體語言兼容性差，HDL用于開發RTL非常合適，但是用于抽象程度更高的建模就顯得難堪大任，
C++屬于高級語言，開發速度快、運行效率高（僅次于C），考慮到幾乎所有的底層軟體都是用C/C++開發的，使用C++進行硬體建模，使得軟硬體可以在同一種語言開發，從而讓軟硬體協同仿真更加方便高效，
SystemC library

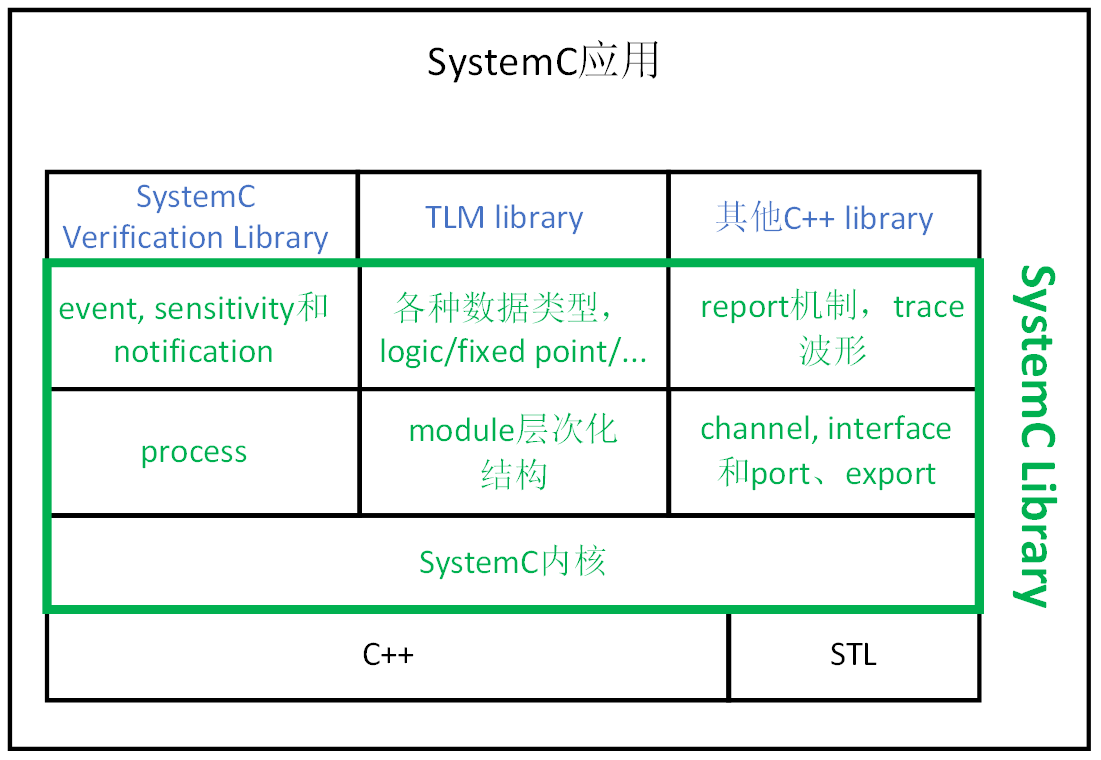

下圖是SystemC的框架圖； SystemC的底層是C++及其標準庫，當然也可包括其他的C++庫，如boost庫，
SystemC library包含多種功能，最核心的有如下幾項：
- SystemC內核
SystemC內核用于調度SystemC process，其功能和Verilog和VHDL仿真內核非常相似；如果你不了解Verilog仿真內核，也可以認為它和Linux內核相似，只不過比Linux內核簡單地多，
- SystemC process
SystemC process是由用戶定義的，用來模擬硬體和軟體的行為，Process是并行運行的，由SystemC內核調度執行，
- SystemC event
和Verilog仿真內核一樣，SystemC內核是事件驅動型內核，所以理解event非常重要；SystemC event是指在特定時間點發生的事件，
- SystemC module
SystemC module用于將建模物件模塊化、層次化；
- SystemC channel/interface/port/export
SystemC channel/interface/port/export用于實作模塊間的通信；
SystemC中文教程安排
我們將分成6個部分來討論SystemC，每個部分又包含2-6個課程，
第一部分 SystemC簡介
第二部分 SystemC Object和Module
第三部分 SystemC process
第四部分 SystemC通信
第五部分 SystemC其他
第六部分 TLM2.0簡介
