一、實驗環境
- eNSP
- 5臺路由器（R1~R5）
- R1、R2處于Rip中（AS100）
- R3、R4、R5處于Ospf中（AS200）
二、實驗目的
通過配置，實作全網互通

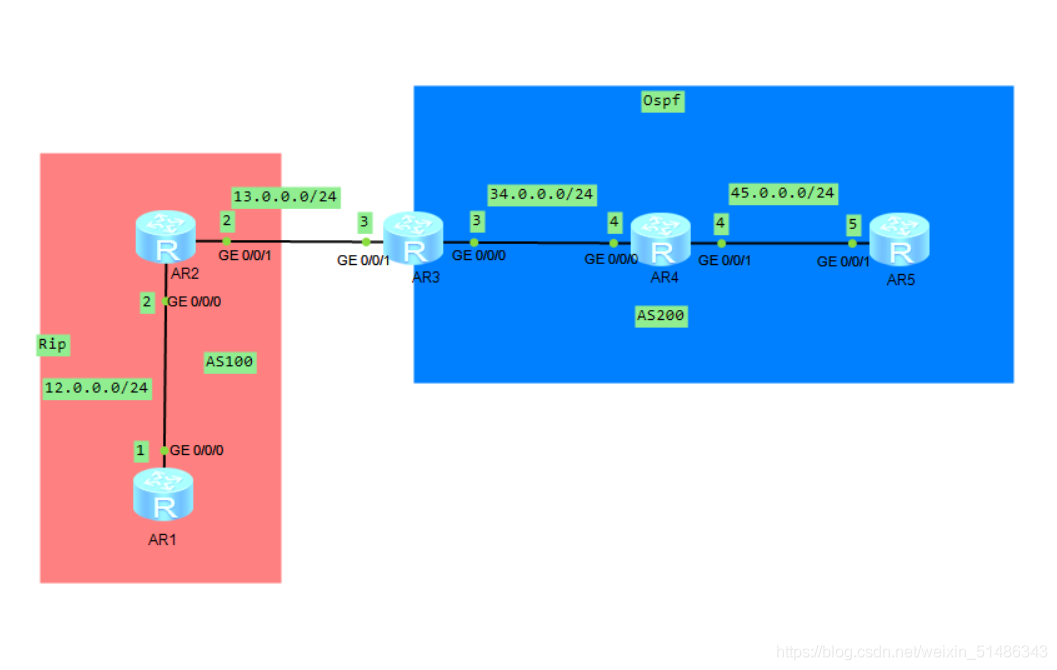

三、實驗拓撲圖
四、命令簡介
僅供參考，只用理解命令意義，不要糾結數字編號
[R1]bgp 100 ###創建bgp編號為100 (也就是AS100)
[R1-bgp]router-id 1.1.1.1 ###配置BGP的Router ID
[R1-bgp] peer 2.2.2.2 as-number 100 ###指定對等體的回環網口IP地址及其所屬的AS編號
[R1-bgp]peer 2.2.2.2 connect-interface LoopBack0 ##更新發送bgp報文的介面為Loopback0介面
[R3-bgp]peer 2.2.2.2 next-hop-local
--------ASBR從ebgp鄰居學習到的路由傳遞給ibgp鄰居時,修改該命令
[R3-bgp]peer 7.7.7.7 ebgp-max-hop 2
--------兩個AS之間用回環網口建的鄰居要將它們的鄰居的最大跳數改為2,默認的是1 (因為不是直連而是用Loopbacko介面,需要經過2個路由,而默認EBGP傳遞時TTL值為1)
[R3-bgp]network 1.1.1.1 255.255.255.255 ###宣告指定的IGP、靜態、默認路由進BGP行程
[R3]ip route-static 7.7.7.7 255.255.255.255 12.1.1.2
------兩個AS之間的ebgp對等體需要建立tcp連接,這里用靜態做底層的尋址,也可以使用IGP路由搭建底層尋址(比如RIP)
[R3-bgp]network 7.7.7.7 255.255.255.255 ###ebgp用于配置靜態路由或IGP路由的網段或IP需要在兩端ebgp都宣告
五、實驗程序
1.配置IP地址（回環），RIP和OSPF（宣告網段）

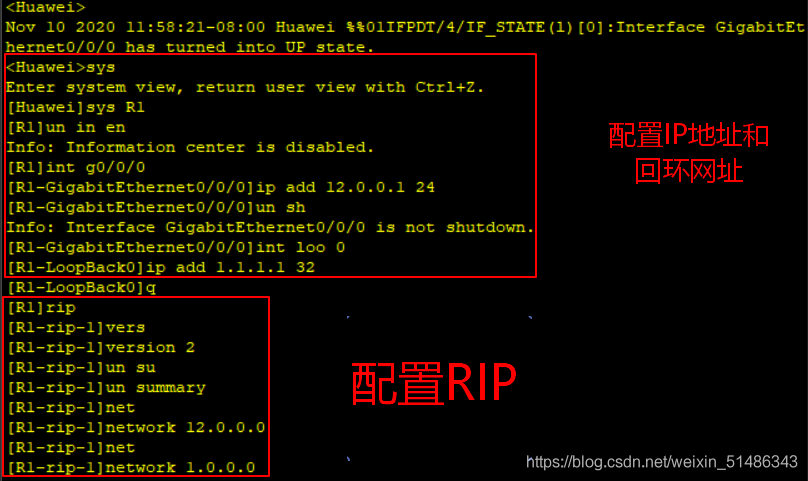

R1

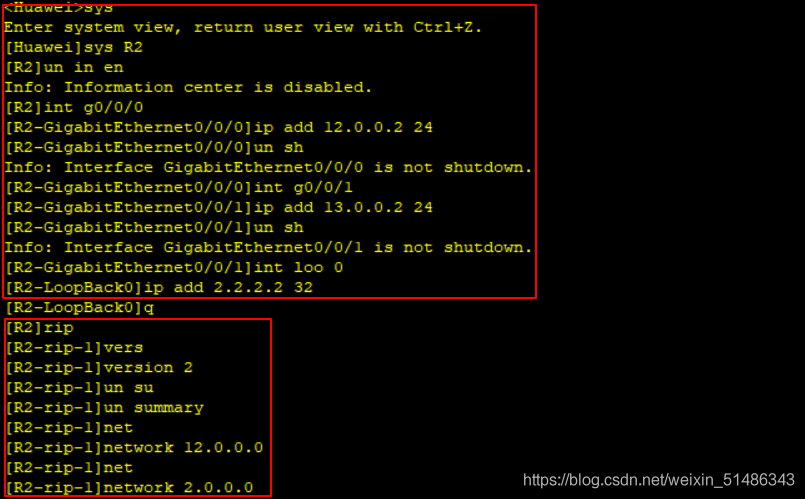

R2

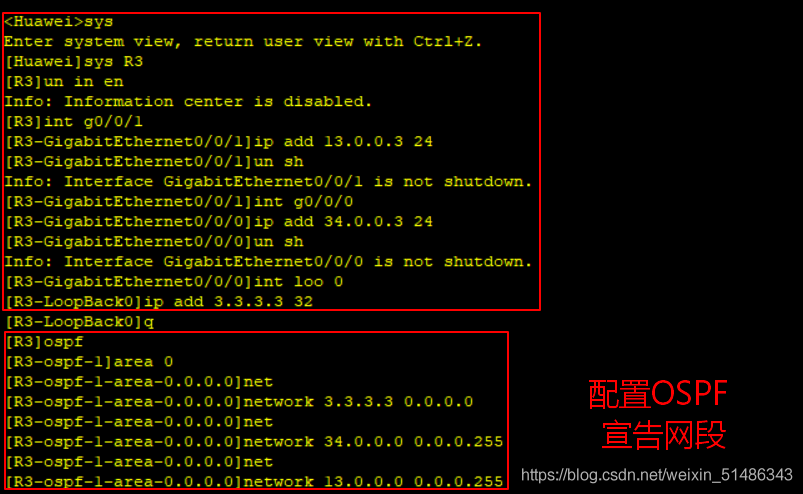

R3

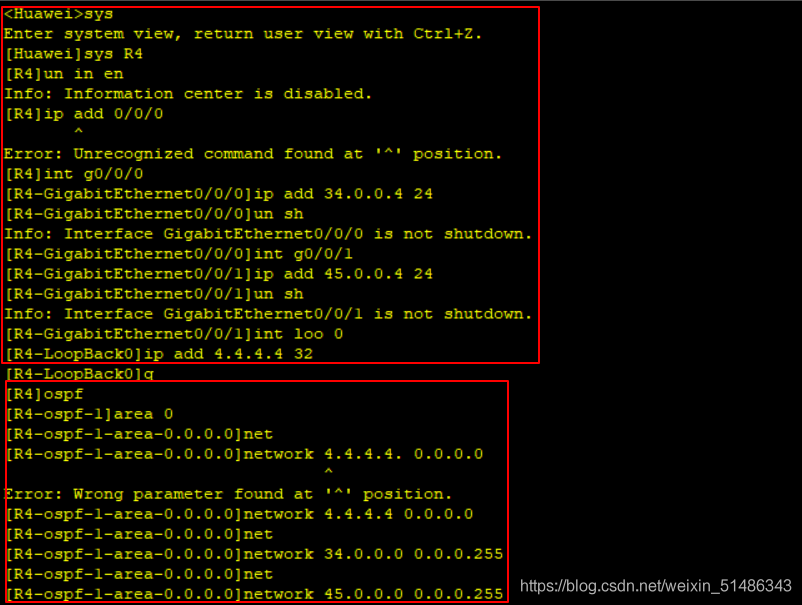

R4

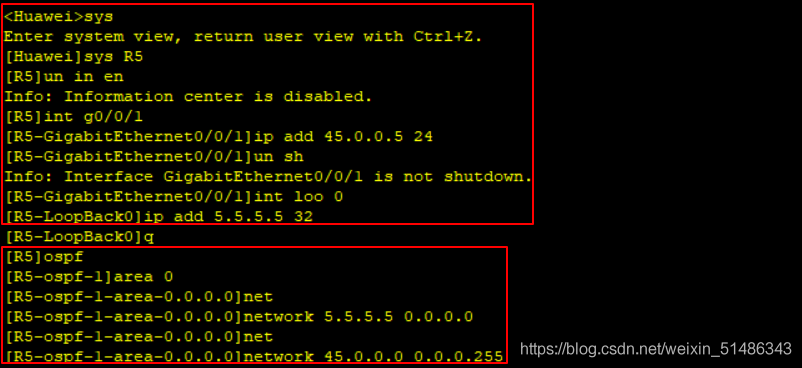

R5
2.配置BGP

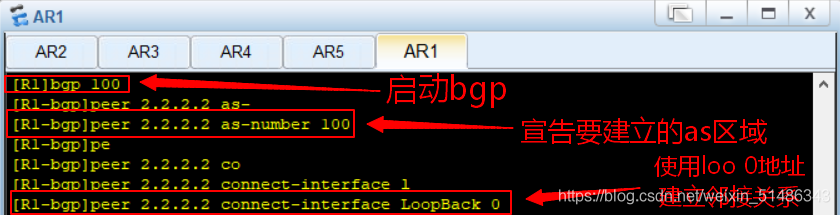

R1

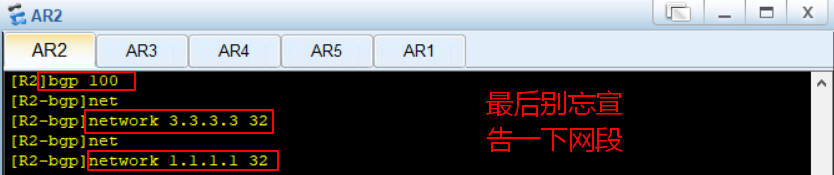

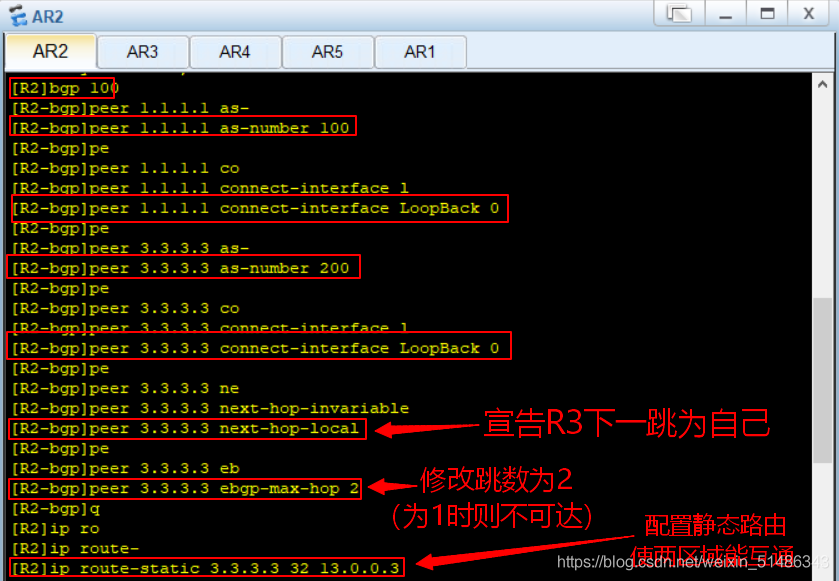

R2

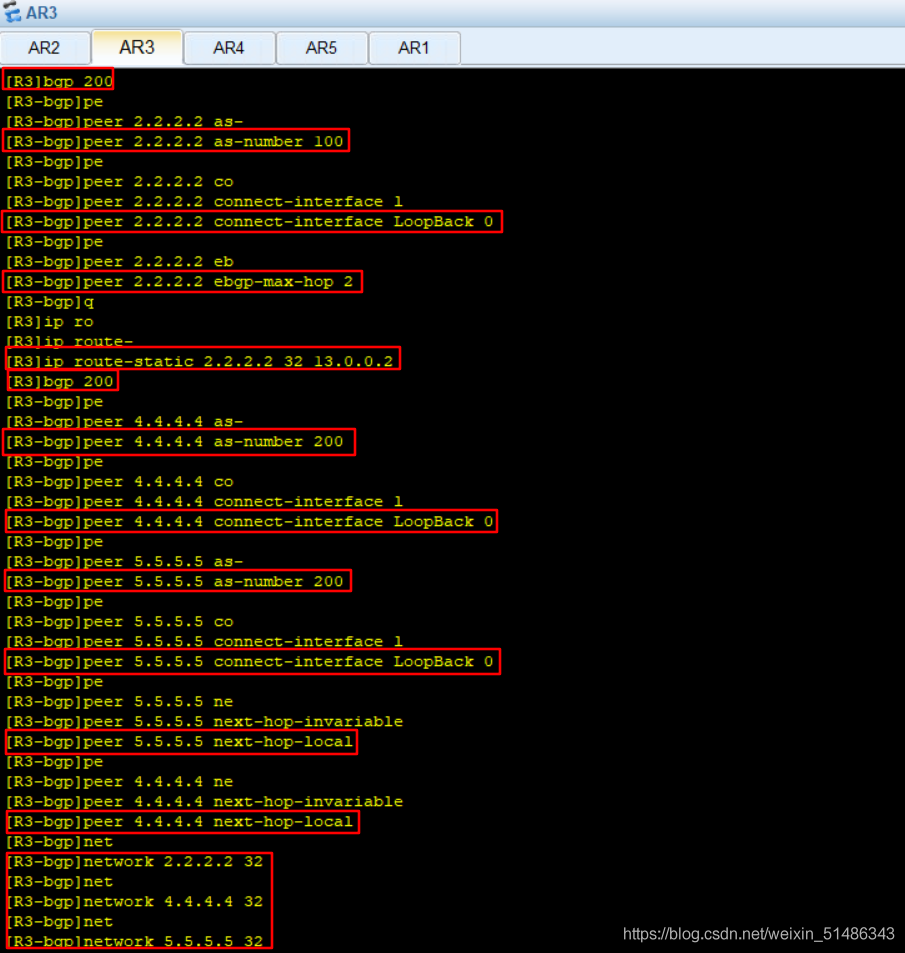

R3

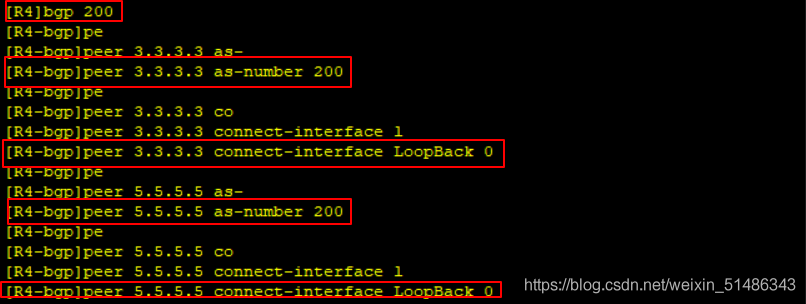

R4

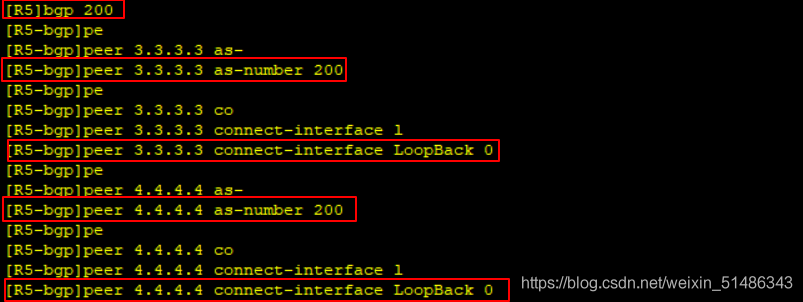

R5
3.實驗驗證

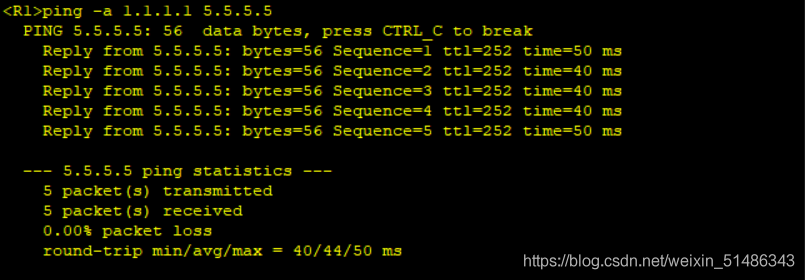

Ping一下，注意這里命令有區別
OK，成功實作全網互通
