影響 OSPF 鄰接關系建立的因素 - Route-ID 沖突
我是藝博東 ，一個正在努力學IT的碼農；好了，話不多說，我們直接進去正文，
文章目錄
- 一、在不同區域
- 二、在同一區域內
一、在不同區域

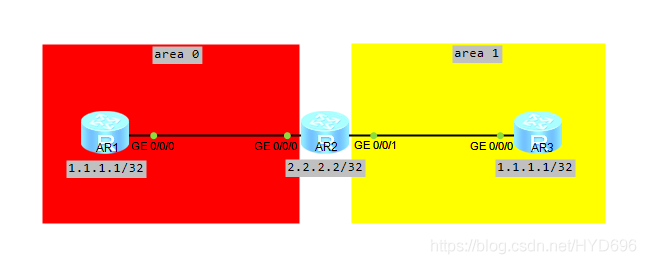

1、拓撲
2、分析
鄰居關系正常, 區域內及區域間路由能學到進路由表，如果 R1 和 R3 不引入外部路由的話，是不會出現問題的，因為 ospf 在區域間使用 LSA3，LSA3 是由區域的 ABR 根據LSA1、LSA2 產生的，adv 是 ABR 的 router-id，區域間路由只是被當成葉子掛在 ABR 上，本區域內的 spt 樹上不會出現在有相同 router-id 的節點，也就不會出現問題，但是如果在相同 router-id 的設備上做引入的時候就會出現問題了，因為 asbr 的 router-id 是需要被 ospf 域內的所有路由器所知道的，如果發現 asbr 的 router-id 與本設備的 router-id一樣時，會出現問題 分析： 假設 R1 引入一條路由 10.10.10.0/24，R1 會把這條 LSA（adv=1.1.1.1，type=5，LS ID=1.1.1.1，seq=80000001）發送給 R2，R2 收到后會發給他的鄰居 R3，R3 收到發現通告者是 1.1.1.1，但是自己又沒有這個網段，于是會給 R2 發送一個（age=3600s，seq=80000001）的 LSA5，R2 收到后，會與之前收到的 LSA5 進行比較，因為 seq 和 check sum 與之前的一樣，所以會優選 age=3600s 的，然后也會轉發給 R1，R1 收到后發現自己有這個網段，又會發送一條新的 LSA5（seq=80000002），會一直出現這樣重復的情況，而導致路由動蕩，
二、在同一區域內
Route-ID（Route-ID 沖突導致的問題）

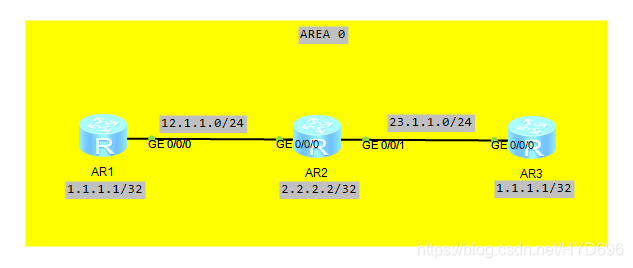

1、拓撲
2、基礎配置
AR-1
[Huawei]sysname AR-1
[AR-1]int g0/0/0
[AR-1-GigabitEthernet0/0/0]ip address 12.1.1.1 24
[AR-1-GigabitEthernet0/0/0]int l0
[AR-1-LoopBack0]ip address 1.1.1.1 32
[AR-1-LoopBack0]ospf
[AR-1-ospf-1]a 0
[AR-1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[AR-1-ospf-1-area-0.0.0.0]network 12.1.1.1 0.0.0.0
[AR-1]ospf 1 router-id 1.1.1.1
AR-2
[Huawei]sysname AR-2
[AR-2]int g0/0/0
[AR-2-GigabitEthernet0/0/0]ip address 12.1.1.2 24
[AR-2-GigabitEthernet0/0/0]int l0
[AR-2-LoopBack0]ip address 2.2.2.2 32
[AR-2-LoopBack0]int g0/0/1
[AR-2-GigabitEthernet0/0/1]ip address 23.1.1.2 24
[AR-2-GigabitEthernet0/0/1]ospf
[AR-2-ospf-1]a 0
[AR-2-ospf-1-area-0.0.0.0]network 23.1.1.2 0.0.0.0
[AR-2-ospf-1-area-0.0.0.0]network 12.1.1.2 0.0.0.0
[AR-2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0
[AR-2]ospf 1 router-id 2.2.2.2
AR-3
[Huawei]sysname AR-3
[AR-3]int g0/0/0
[AR-3-GigabitEthernet0/0/0]ip address 23.1.1.3 24
[AR-3-GigabitEthernet0/0/0]int l0
[AR-3-LoopBack0]ip address 1.1.1.1 32
[AR-3-LoopBack0]ospf
[AR-3-ospf-1]a 0
[AR-3-ospf-1-area-0.0.0.0]network 23.1.1.3 0.0.0.0
[AR-3-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0
[AR-3]ospf 1 router-id 1.1.1.1
3、查看
[AR-3]dis ospf peer brief
[AR-2]dis ospf peer brief

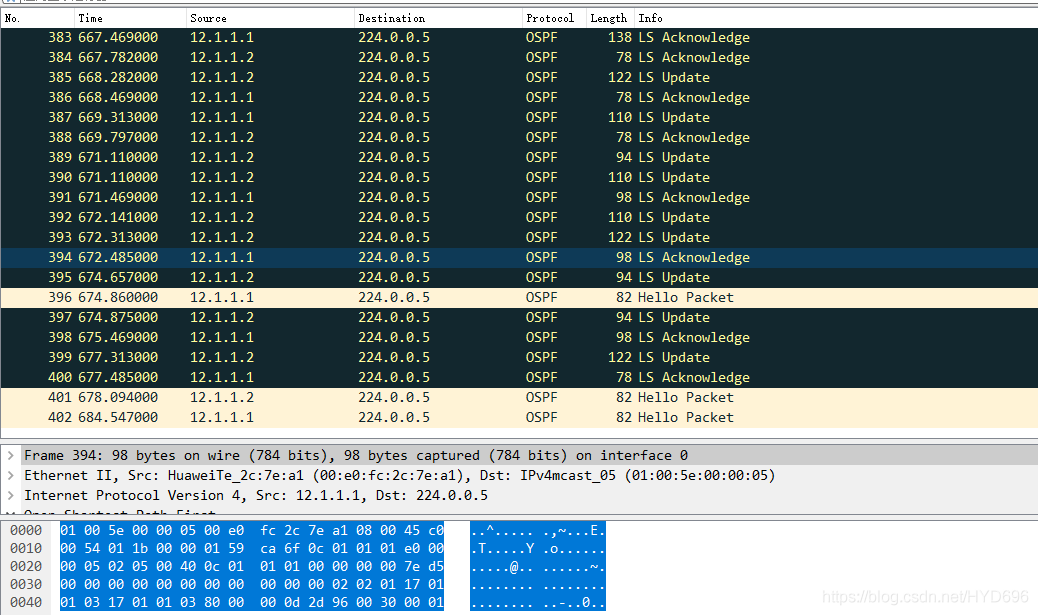

在AR-2的G0/0/0介面下抓包
4、現象
R2 有時候有路由，有時候沒路由，在一段時間后，有一臺會自己修改router-id，
5、分析
R1 和 R2 及 R2 和 R3 都可以正常建立鄰居，同步資料庫的時候就會出現問題，R2 的lsdb 中，adv 為 1.1.1.1 的 lsa（LSA1 和 LSA2）只有一份， 路由計算會出現問題，
假設 R1 宣告（network）一條路由 10.10.10.0/24，R1 會把這條 LSA（adv=1.1.1.1，type=1，LS ID=1.1.1.1，seq=80000001）發送給 R2，R2 收到后會發給他的鄰居 R3，R3 收到發現通告者是 1.1.1.1，但是自己又沒有這個網段，于是會給 R3 發送一個自己的 LSA1（age=1s，seq=80000002），R2 收到后會與之前 adv=1.1.1.1 的 LSA1 進行比較，選擇這條 seq 更大的 LSA1，然后也會轉發給 R1，R1 收到后發現自己有這個網段，又會發送一條新的 LSA1（seq=80000003），會一直出現這樣重復的情況，而導致路由動蕩，
假設 R1 引入一條路由 10.10.10.0/24，R1 會把這條 LSA（adv=1.1.1.1，type=5，LS ID=1.1.1.1，seq=80000001）發送給 R2，R2 收到后會發給他的鄰居 R3，R3 收到發現通告者是 1.1.1.1，但是自己又沒有這個網段，于是會給 R2 發送一個（age=3600s，seq=80000001）的 LSA5，R2 收到后，會與之前收到的 LSA5 進行比較，因為 seq 和 check sum 與之前的一樣，所以會優選 age=3600s 的，然后也會轉發給 R1，R1 收到后發現自己有這個網段，又會發送一條新的 LSA5（seq=80000002），會一直出現這樣重復的情況，而導致路由動蕩，
網課筆記之總結！
