時序約束（二）
上一篇對時序約束原理做了概述，網上也有講的比較清楚的，或者網上小梅哥和尤凱元老師得視頻都講的很不錯，這里主要是講一下原理概述，重點是做一些實體演練，或者自己目前手頭的專案遇到的情況，
目前手頭的專案是高速的AD資料采集，300M的采樣時鐘，DDR的資料傳輸模式，也就是說時鐘周期3.33ns,上下沿采樣，相當于時鐘周期只有1.667ns，這里不進行正確的時序約束，很可能無法正常的采集資料，這里我們先看看沒有正確的約束，或者沒有約束情況下資料采集的情況，如下圖：

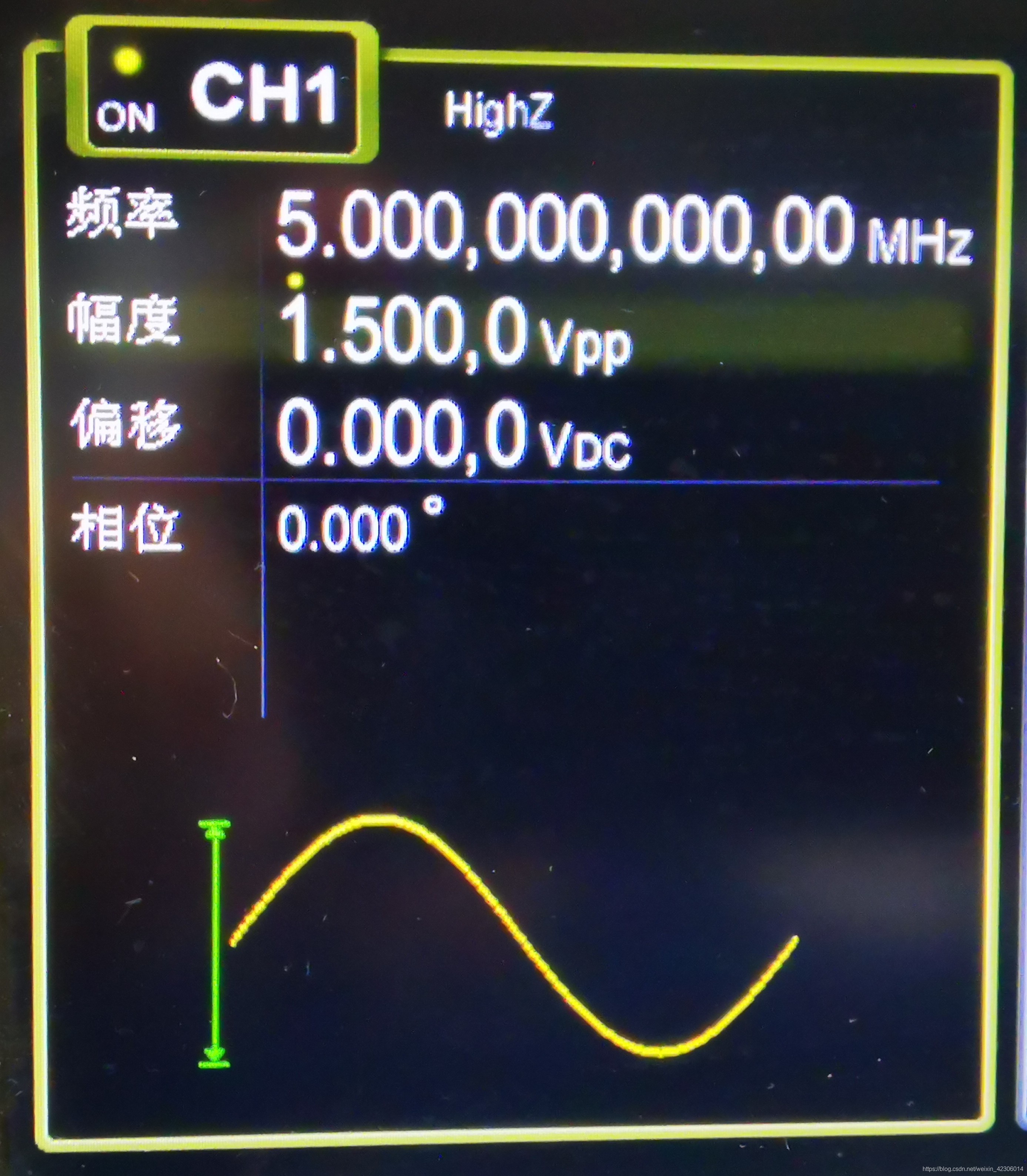

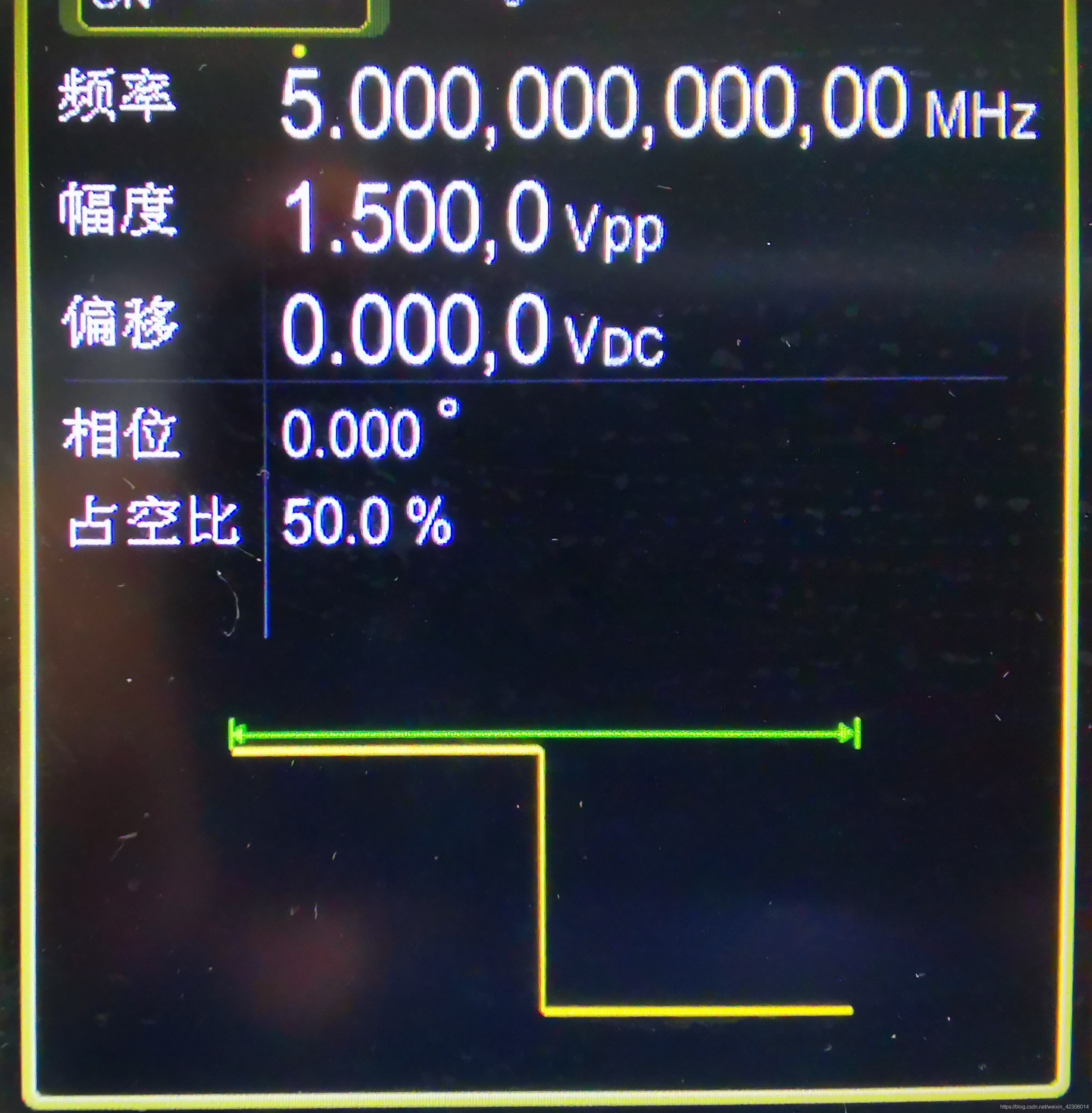

1.時序未約束或錯誤約束情況下，輸入信號5M正弦波和方波如下：

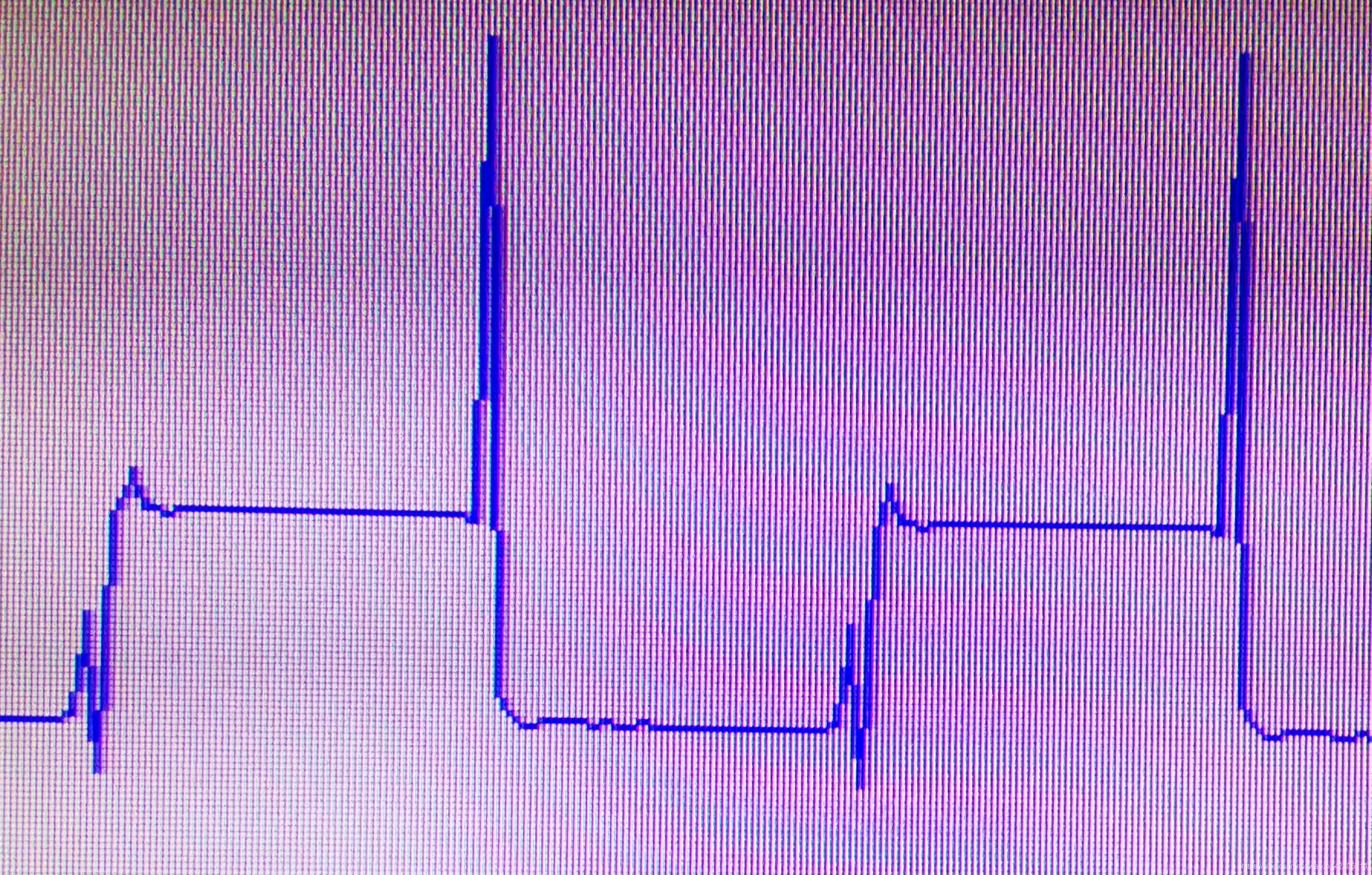

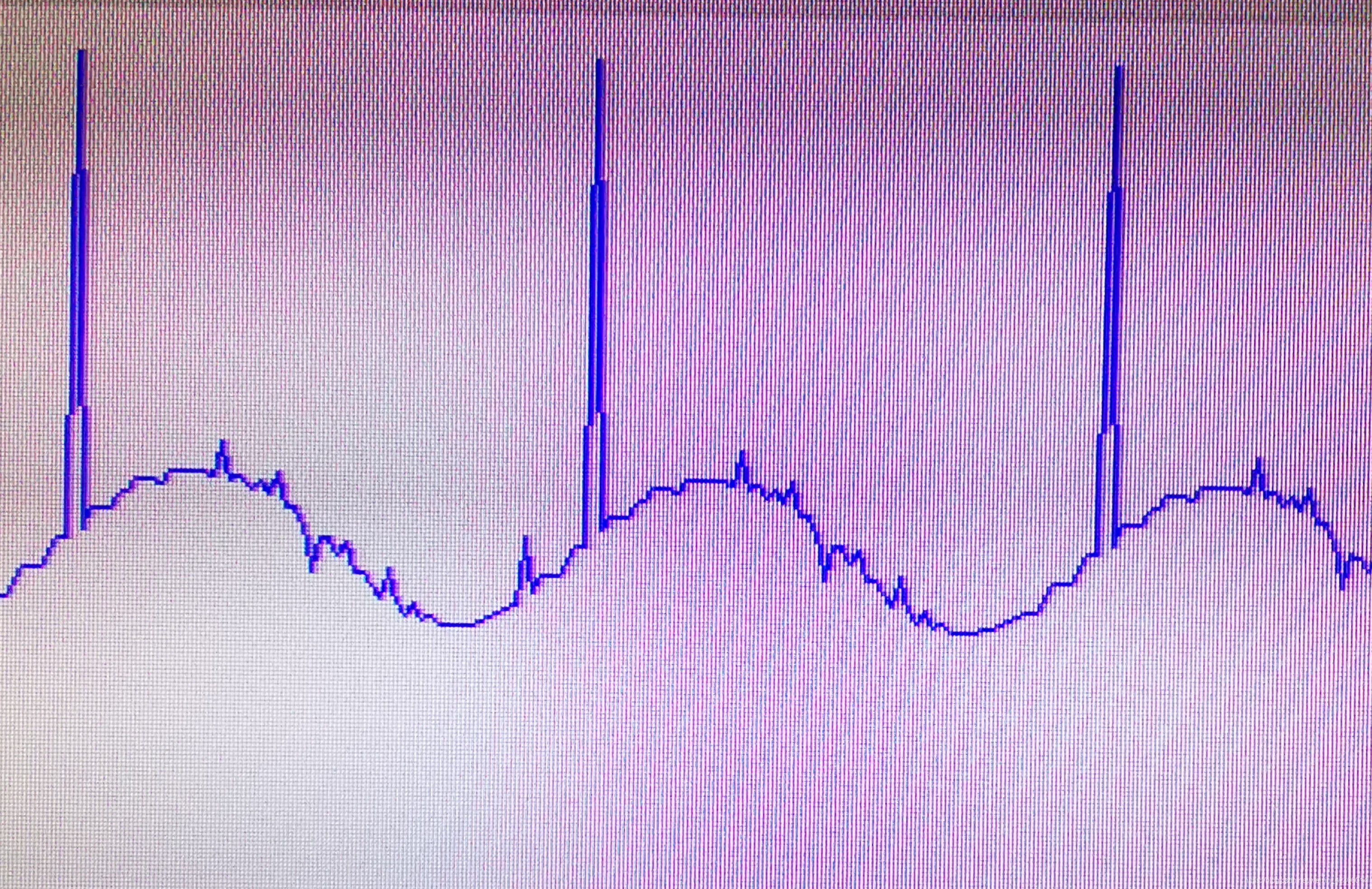

FPGA采樣后保存到ram中，由DSP采集后做顯示得到的結果如下：

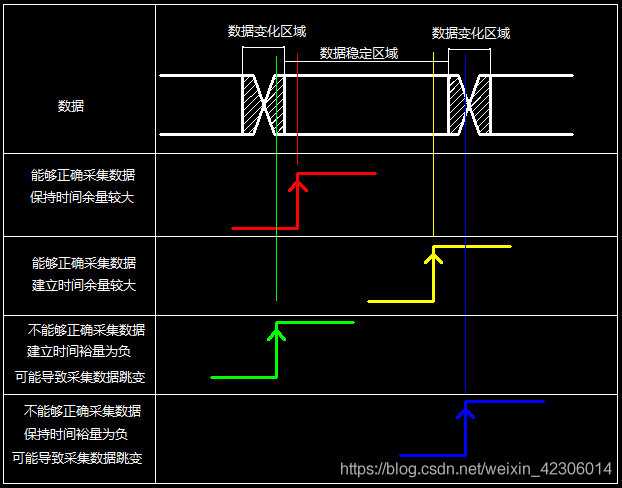

我們可以看到輸入信號沒有毛刺，而采集到的信號卻有了明顯的毛刺，直接原因就是時序沒有正確約束，時鐘上升下降沿采集資料時，不能夠滿足建立保持時間，也就是說，時鐘采樣時，資料不穩定，正在進行交變，示意圖如下：
由圖可以直觀的看到，時序約束所要做的就是使時鐘的采樣沿落在資料的穩定區域，如何能讓時鐘采樣沿落在資料穩定區域呢？實際情況是時鐘與資料在電路中傳播都有延時，如果建立時間不滿足可以讓時鐘延時大一些，也可以讓資料延時小一些，如果保持時間不滿足，可以讓時鐘延時小一些，也可以讓資料延時大一些，具體情況具體分析，例如修改邏輯，增加流水，加鎖相環移相，input/output delay中還可以改變外部器件的時鐘資料相位關系等方法，所有的這些方法都是為了讓時鐘采樣沿落在資料穩定區，實際例子和操作我們后面再具體分析，

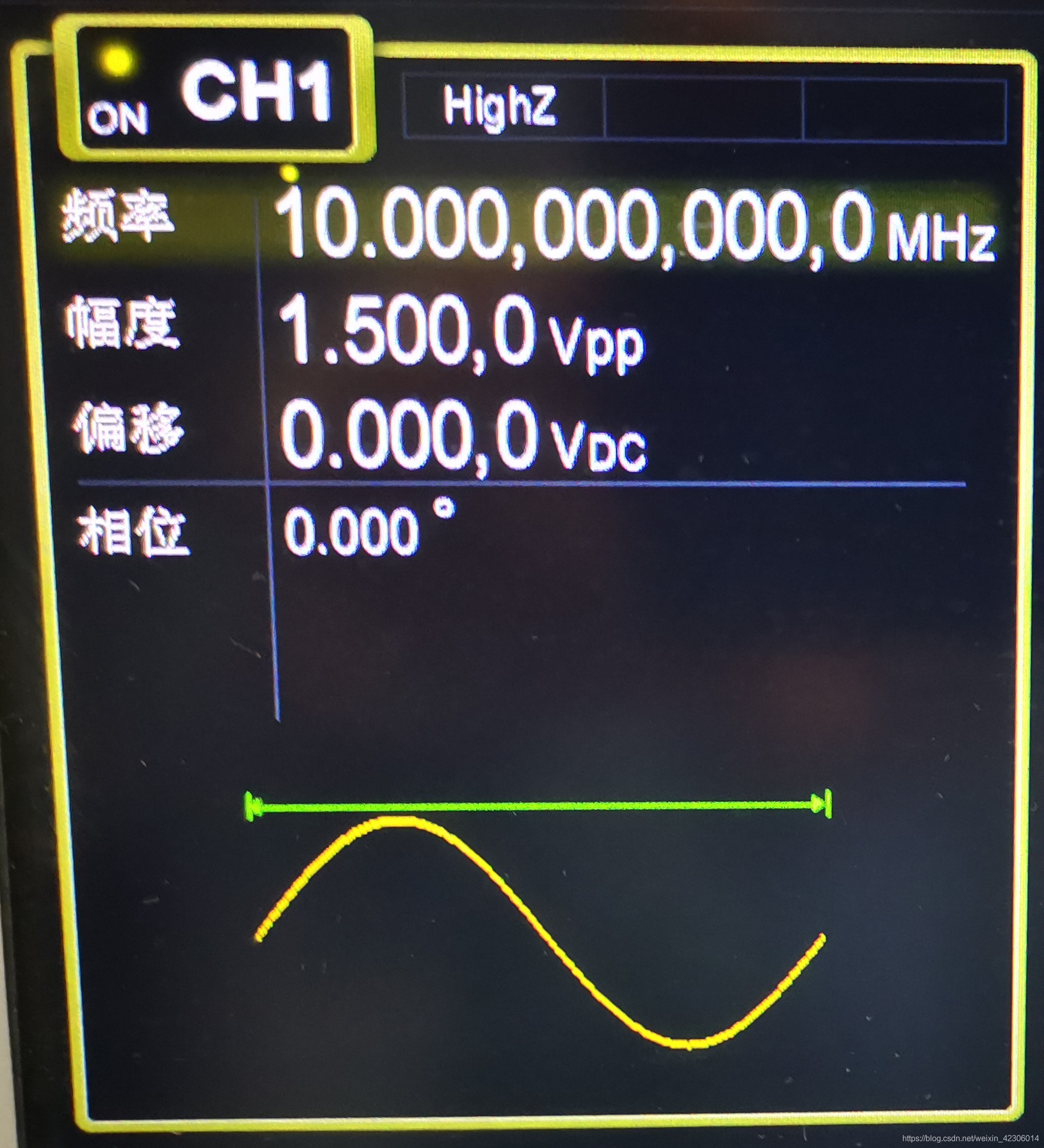

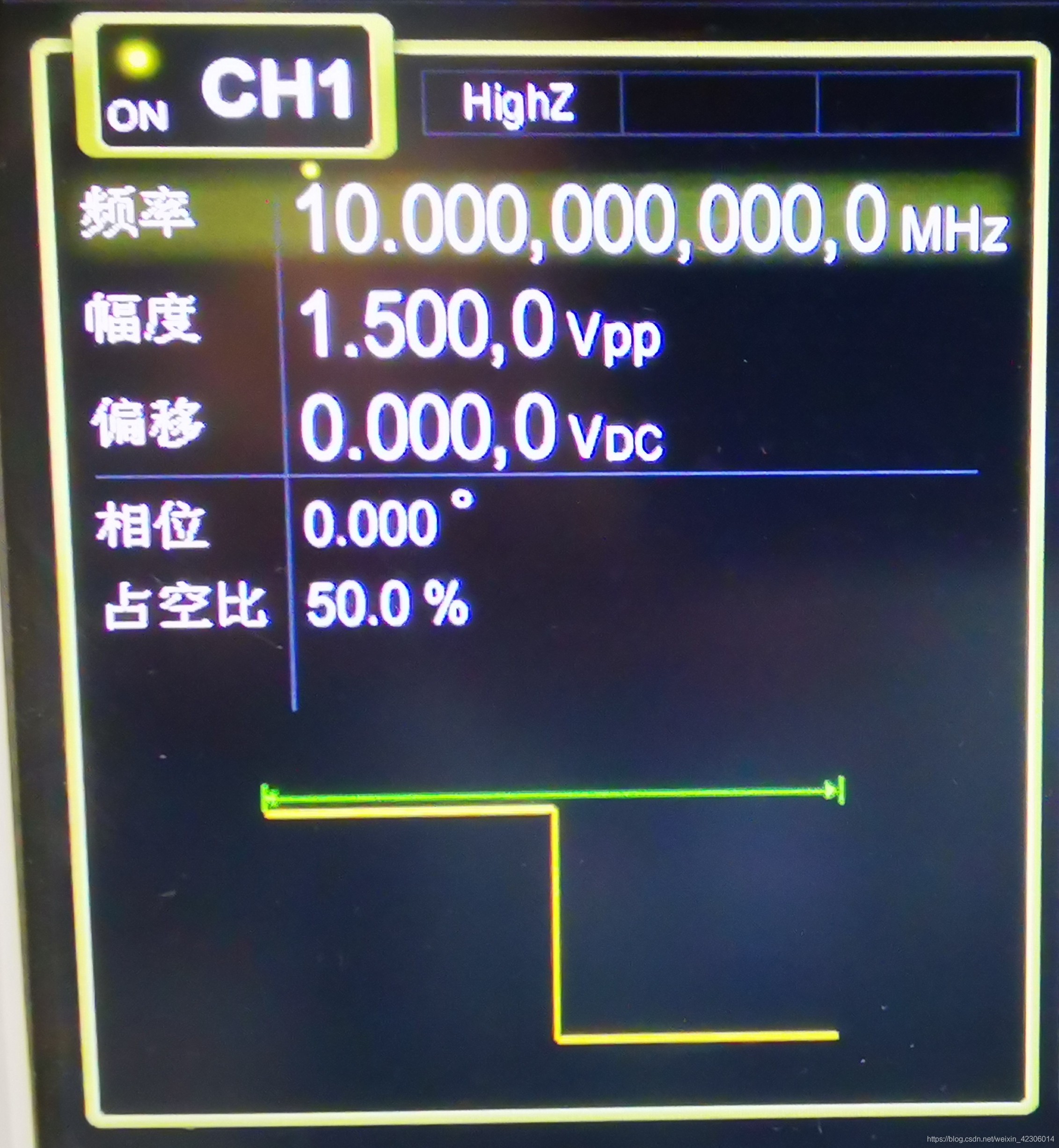

2.時序約束情況下，輸入信號10M正弦波和方波如下：

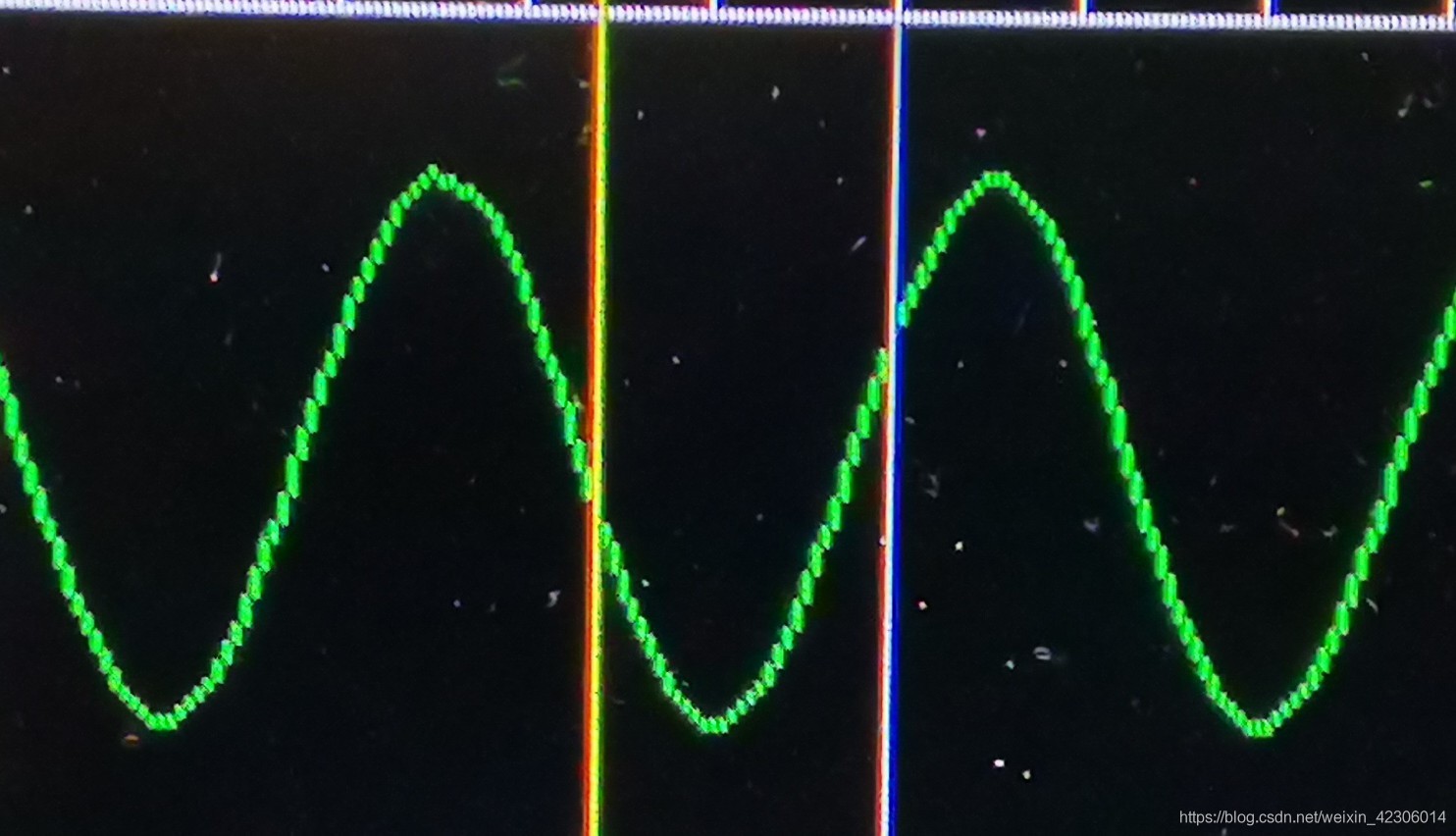

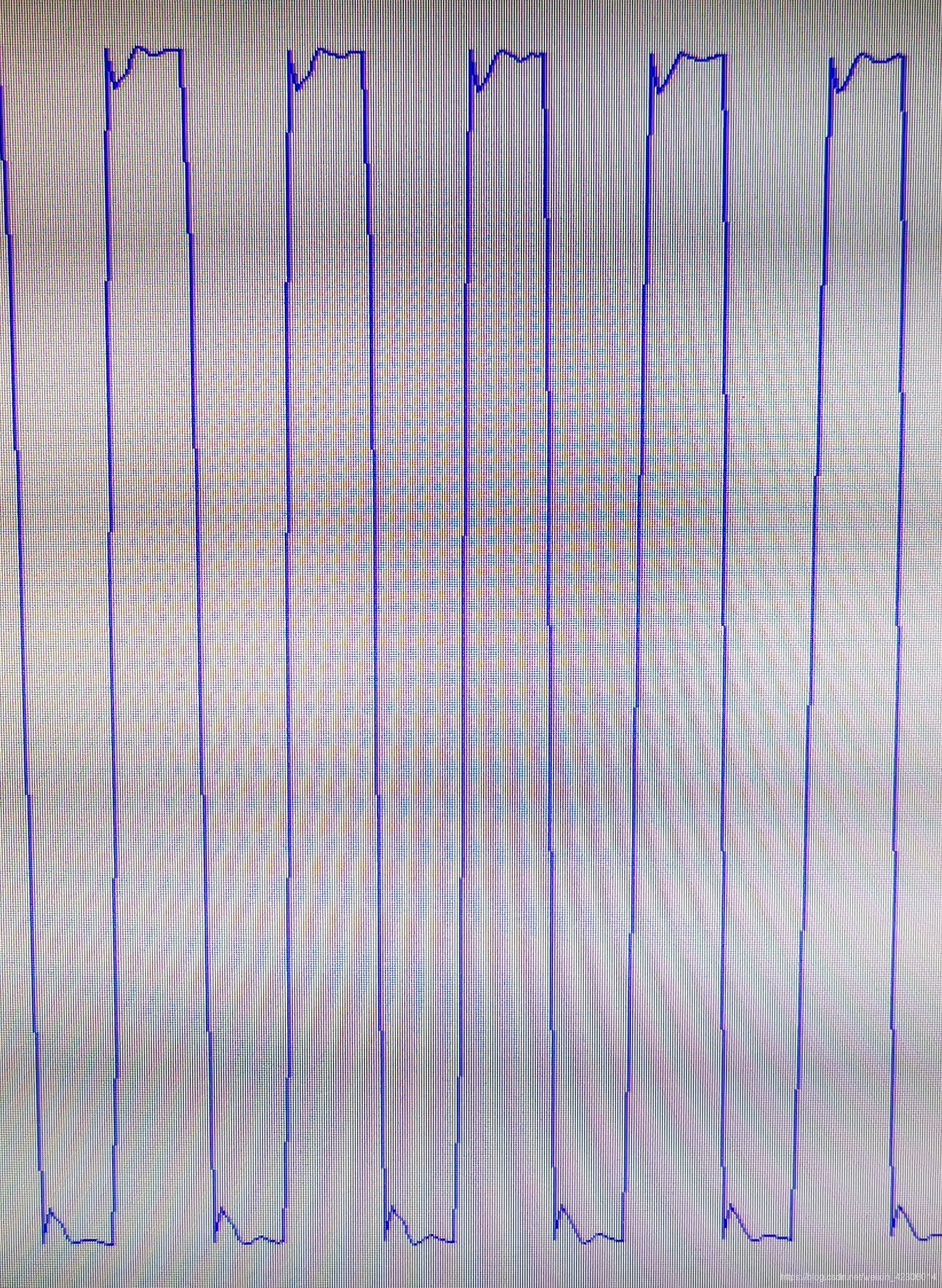

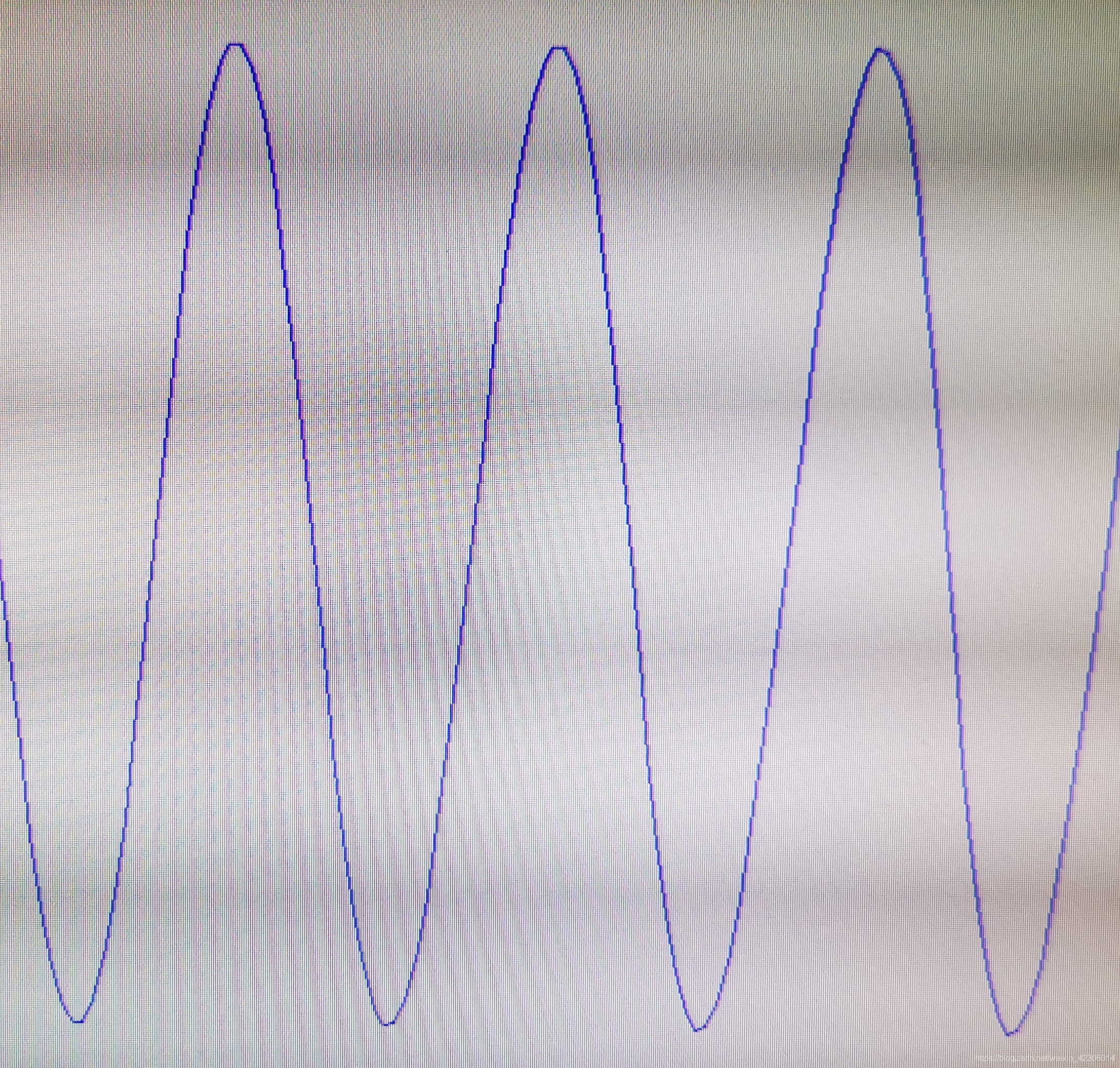

FPGA采樣后保存到ram中，由DSP采集后做顯示得到的結果如下：

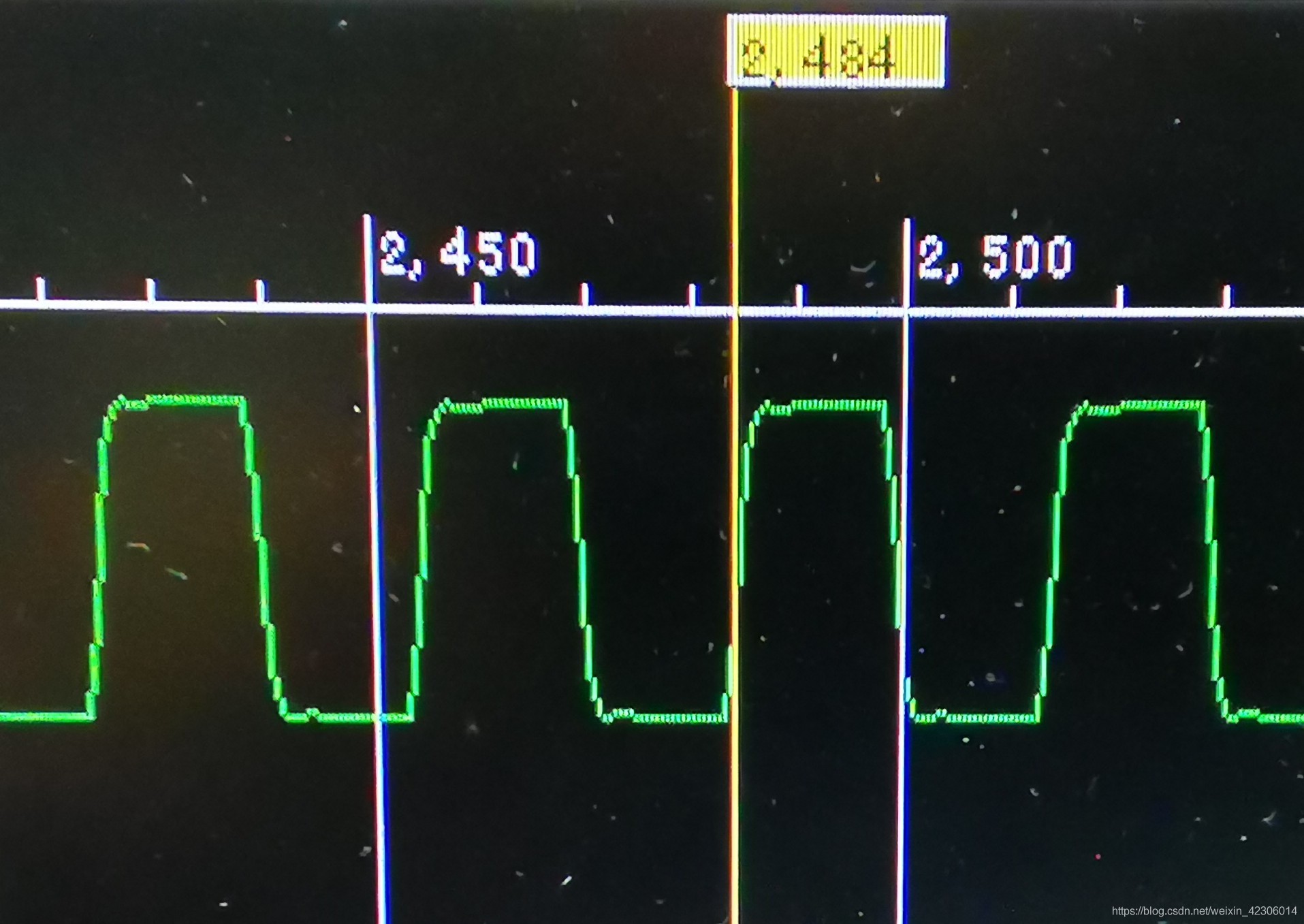

FPGA采樣后ila直接抓取資料做顯示得到的結果如下：
可以看到正確的時序約束后波形的毛刺消失了，采集的信號與輸入的信號一致，基本還原了原始輸入信號，這是后續信號處理的前提，如果采集資料都不正確，后面也就談不上資料的計算處理，
這一篇主要通過一個時序約束實體顯示了時序約束的重要性，后面會通過vivado工程實體的操作來具體了解一下vivado工具是如何進行時序約束的，
