解密背后承擔云服務器創建任務的 CBS 云硬碟快照服務
云函式（Serverless Cloud Function，SCF）是騰訊云為企業和開發者們提供的無服務器執行環境，幫助用戶在無需購買和管理服務器的情況下運行代碼，而隨著方便快捷的云原生服務愈發受人青睞，業務量與日俱增，作為提供云函式 SCF 底層支持的云服務器，也承受著越來越大的壓力，鮮為人知的是，承擔云服務器創建任務的，是 CBS 云硬碟快照服務，當云函式 SCF 團隊需要業務擴容或版本變更，云服務器創建并發量會增長為平常業務系統的數十倍，
通過不斷優化服務，在云函式 SCF 業務高峰期，云硬碟快照系統扛住了 1 分鐘內并發創建 6000 臺云服務器的壓力， 那么，云硬碟快照是如何做到的？
一、SCF 與 CBS 的協作之路
由于CVM云服務器和CBS云硬碟在彈性擴容、資源管理作業中便捷性突出，云函式SCF團隊逐步使用CVM云服務器和CBS云硬碟搭建底層系統，當云函式SCF云函式需要發布新版本時，會使用新版本的系統鏡像批量創建云服務器，逐步替換舊版本鏡像云服務器，云硬碟團隊和云函式SCF團隊反復協商溝通，在不影響現網其他用戶的正常業務，初步的整體目標為：1分鐘內并發創建6000臺CVM，且服務器啟動后IO延時抖動穩定，
二、云服務器創建
當說到云服務器創建，就不得不提CBS云硬碟快照服務，它是云硬碟某個時刻的資料備份，用戶可以使用快照記錄云硬碟不同時刻的資料，用于滿足系統恢復、容災以及云硬碟復制等需要，
那么，云硬碟的備份，和云服務器創建有什么關系？
別急，我們先為大家介紹下云服務器創建的兩種方式，即通過鏡像下載或云硬碟快斬訓滾創建，
2.1 云服務器創建方式對比
鏡像下載： 通過宿主機下載完整鏡像檔案并寫入CBS云硬碟后，才能啟動云服務器，
云硬碟快斬訓滾創建： 先將鏡像檔案以快照資料的形式存盤，當需要創建CVM云服務器時，利用云硬碟快照系統的秒級回滾能力，將鏡像檔案批量回滾至指定的CBS云硬碟，

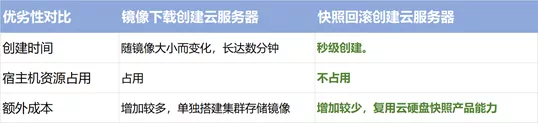

它們之間的對比如下表所示，利用快斬訓滾創建云服務器，擁有很多傳統創建方案不具備的能力：
2.2 云硬碟快斬訓滾創建云服務器
通過快斬訓滾創建云服務器，具備秒級并發創建，不占用宿主機資源等特點，整體的流程如下：
1.鏡像資料存盤于cos物件存盤中：創建云服務器時，云硬碟快照系統將鏡像資料從COS拷貝至目標云硬碟上，資料傳輸不經過宿主機，
2.云服務器啟動只需訪問一小部分資料:云硬碟快照系統優先拷貝關鍵資料，用戶啟動云服務器后，后臺異步完成剩余資料拷貝作業，CBS存盤系統對用戶IO和云硬碟快照系統IO做了隔離處理，分配固定帶寬用于云硬碟快照系統的寫入，整體流程對用戶的云硬碟性能無影響，
云硬碟快照系統優先搬遷關鍵資料，讓用戶在數秒內啟動云服務器正常訪問,那么，如果用戶啟動云服務器后，訪問了未完成拷貝的資料，資料訪問是不是就會失敗？
其實，由于云硬碟快照系統具備優先拷貝關鍵資料的能力，正常情況下，云硬碟快照系統會按磁盤扇區位置順序拷貝資料，若一旦用戶訪問了未完成拷貝的資料，會觸發云硬碟快照系統的優先拷貝機制，優先拷貝用戶需要訪問的資料，

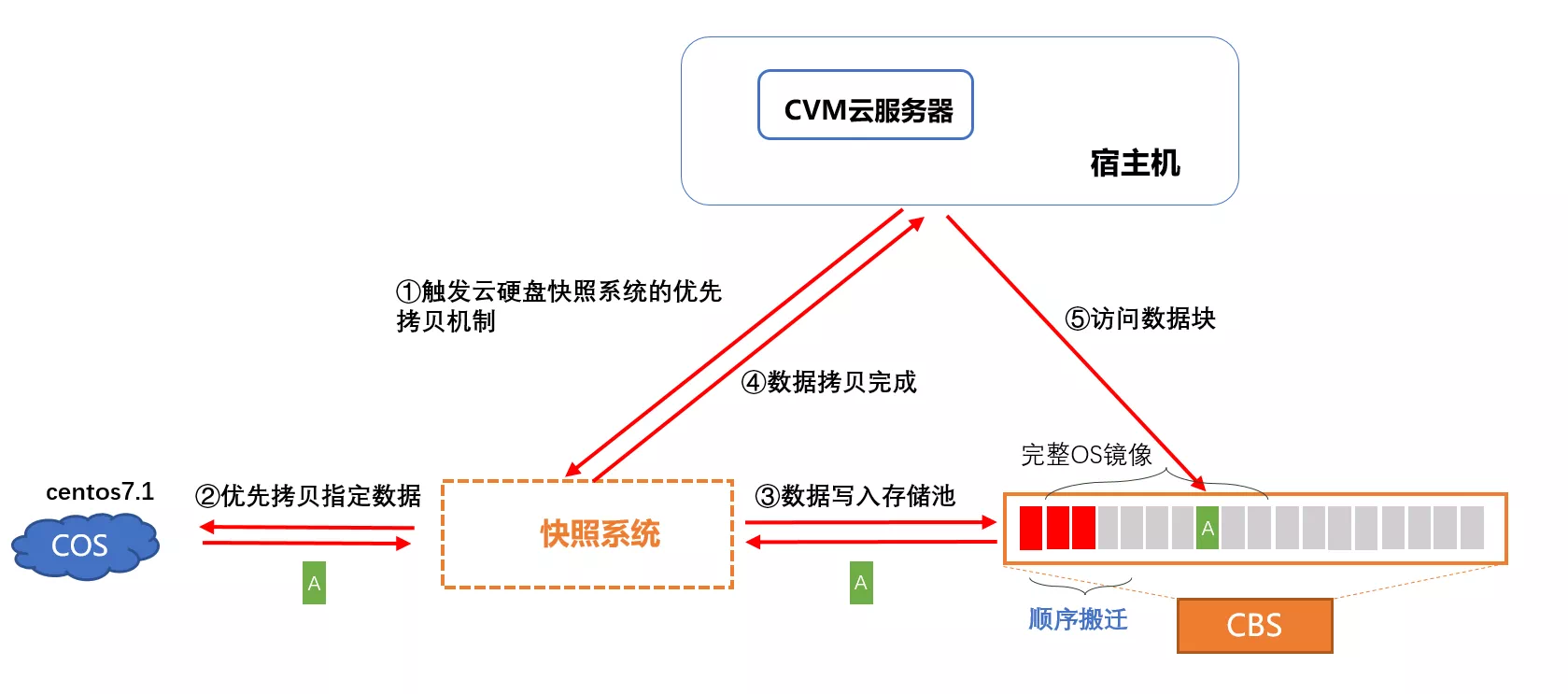

示意圖說明：
- 當用戶需要訪問待拷貝資料塊，宿主機通知云硬碟快照系統優先從COS物件存盤搬遷指定資料
- 云硬碟快照系統將資料寫入CBS云硬碟中
- 快照系統回傳寫入成功資訊
- 宿主機下發讀請求IO正常訪問云硬碟資料，
三、云硬碟快照系統肩負重任
回到云函式SCF團隊的業務需求，1分鐘創建6000臺云服務器，啟動后IO無卡頓，其實對于云硬碟快照系統還是一個非常大的挑戰，

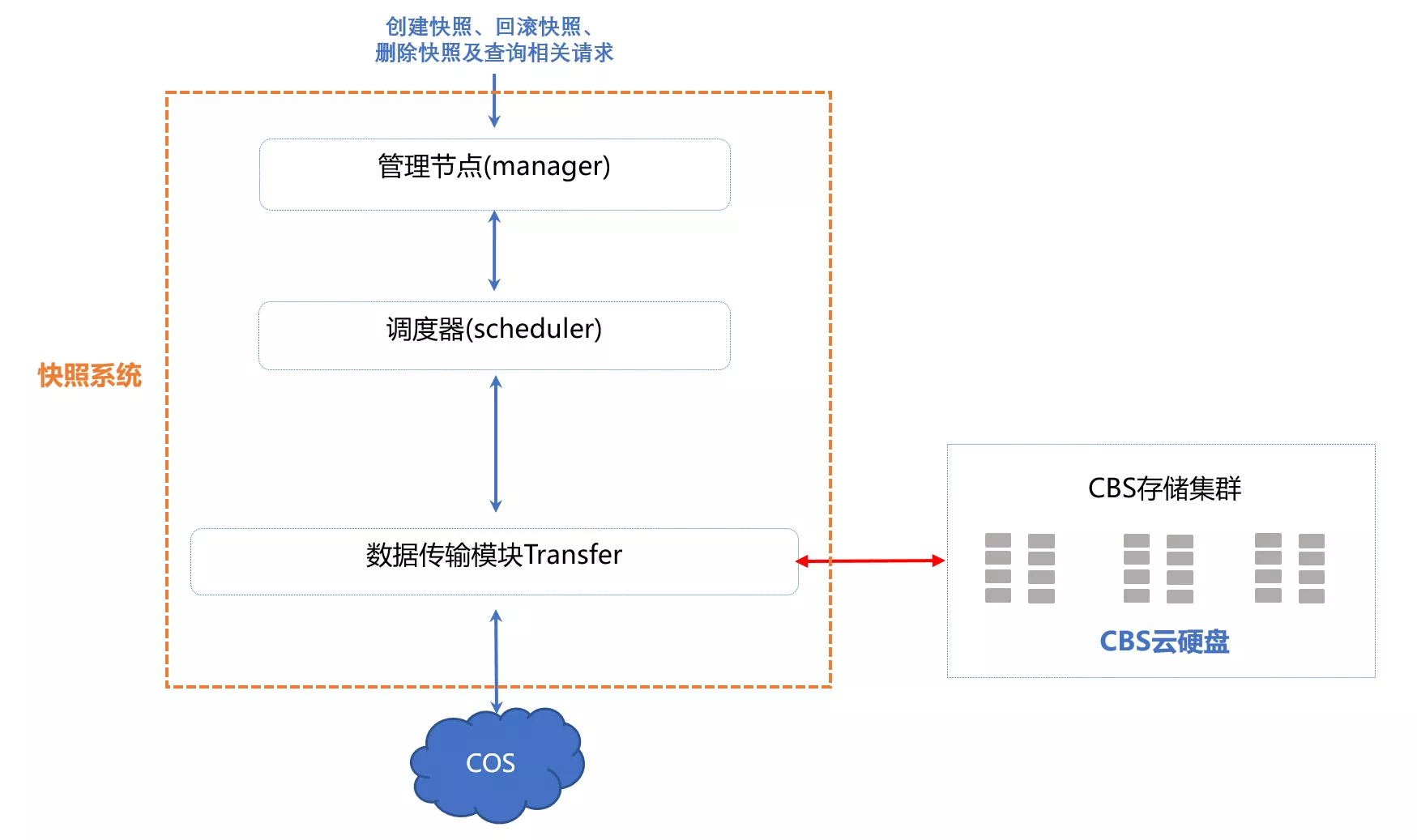

云硬碟快照系統主要由三個模塊組成：管理節點manager，調度器scheduler，資料傳輸模塊transfer，管理節點manager負責快照任務管理，調度器scheduler負責任務調度，下發具體的拷貝任務，資料傳輸模塊transfer則具體執行拷貝任務，
當用戶發起創建云硬碟服務器請求時，manager模塊接收請求，委托任務給schuduler，指定鏡像檔案回滾至目標云硬碟上，schuduler下發具體拷貝任務，讓transfer模塊從COS將資料塊拷貝寫入至目標云硬碟，
挑戰一：拷貝資料耗時長

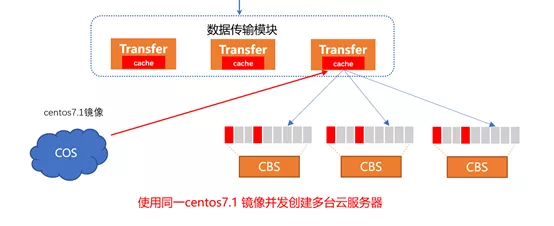

高并發量下，如果所有鏡像資料都從COS物件存盤系統拉取，對COS的讀壓力會非常大，觸發COS的Qos流控，且用戶訪問云硬碟資料IO延時高，解決方案 ：搬遷節點transfer，增加本地cache，
由于云函式SCF批量創建云服務器使用同一個鏡像，在每個搬遷節點transfer中都快取鏡像的部分資料塊，一旦命中transfer的cache就不再從COS下載資料，這樣每個transfer只需下載一次鏡像，
挑戰二：系統 QPS 能力低
1分鐘創建6000臺子機，對快照系統的QPS能力要求達數十萬，隨著業務量上升，快照系統整體架構需具備橫向擴展提升QPS的能力，解決方案 ：調度器scheduler支持水平擴展，
在快斬訓滾創建云服務器程序中，核心處理邏輯在調度器scheduler，無論是順序拷貝的調度，還是優先拷貝請求都要經過scheduler， 所以scheduler的負載直接影響到整個云硬碟快照系統的性能，scheduler單機性能有限，無法滿足并發量要求，開發團隊將scheduler由主從配置升級為水平擴展，并且整體架構均做了適配，使其不再成為性能瓶頸，
挑戰三：單倉庫讀寫能力有限
如果大量的云硬碟落在同一個存盤倉庫，則會造成單倉庫寫入流量過大，觸發單倉庫回滾帶寬限制，解決方案 ：增加云硬碟倉庫調度系統，
在批量購買云硬碟時，從倉庫的剩余容量、已創建的云硬碟數、回滾帶寬、倉庫當前用戶IO寫入帶寬四個緯度綜合考量，把同一批次創建的CBS云硬碟盡量打散到多個，滿足6000臺云服務器并發創建的需求，
四、總結
通過上述方案，云硬碟快照完成了 1 分鐘 6000 臺云服務器創建任務，IO 延時降低 95.6%，COS 讀帶寬降低 89%，為使用云函式 SCF 的企業和開發者帶來服務升級，
