工業級管理型千兆交換機ERPS配置時，基本上就是針對單環配置、 相切環配置和相交環配置三種情況，結合實際的應用拓撲，來分享具體的配置實體！
單環配置：

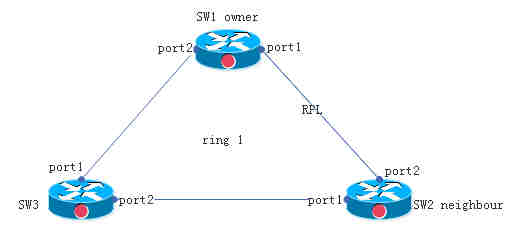

按以上拓撲圖，首先，配置 vlan，所有環埠都需要允許協議 VLAN 通過，VLAN 配置不再贅述(后續可以單獨分享），單環配置如下：

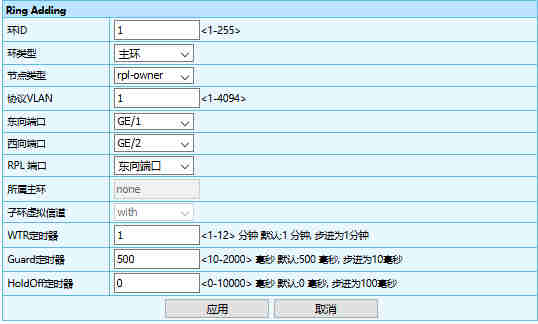

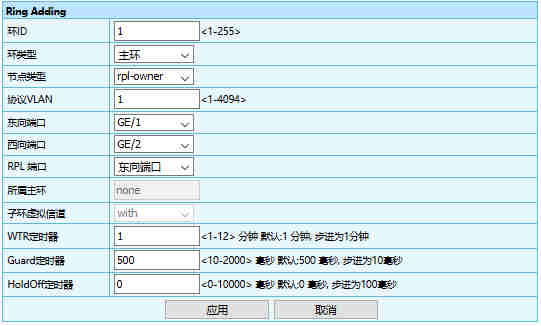

SW1 web 配置如圖：

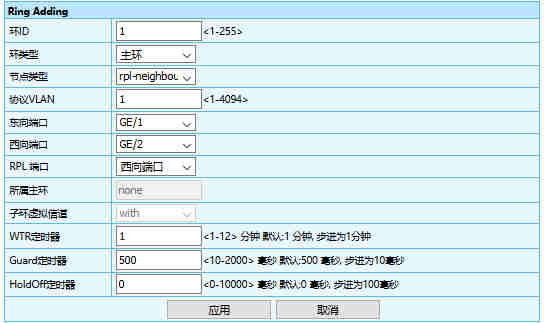

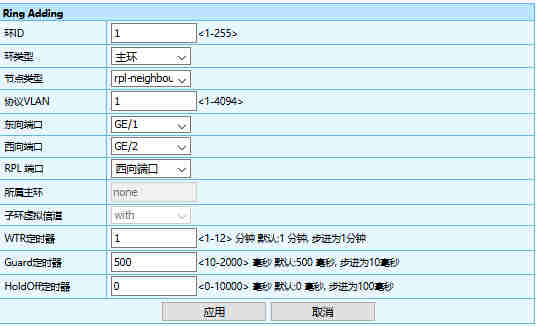

SW2 web 配置如圖：

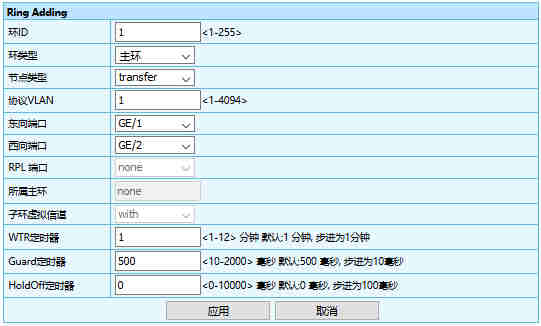

SW3 web 配置如圖：
單環其實就是各自之間僅連接一次，組成的一個環路！
相切環配置

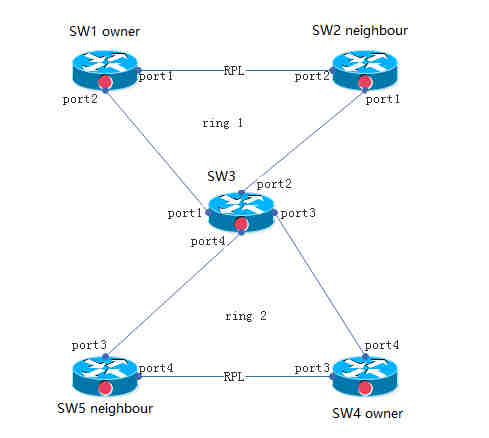

按以上拓撲圖，先配置 VLAN，對應的環的埠需要允許相應的環的協議 VLAN 通過，VLAN 配置不再贅述(后續可以單獨分享），相切環配置如下：
SW1 web 配置如圖：
SW2 web 配置如圖：
SW3 web 配置如圖：
創建環 1：

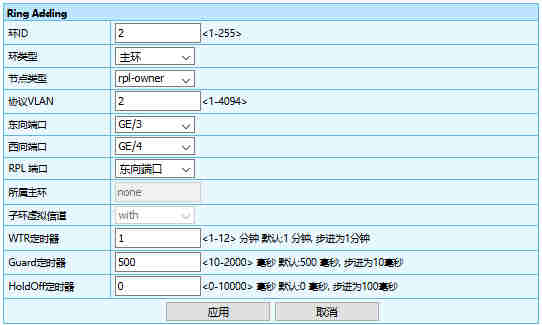

創建環 2：
SW4 web 配置如圖：
SW5 web 配置如圖：
相切環其實和單環配置類似，主要是相切點的交換機，要創建兩個環路，這樣才好環環相扣！
相交環配置

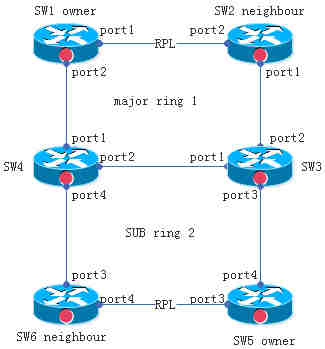

如以上拓撲圖，首先配置 VLAN，對應的環的埠需要允許相應的協議 VLAN 通過，同時，主環的環埠還需要允許子環的協議 VLAN 通過，VLAN 配置不再贅述(后續可以單獨分享），相交環配置如下：
SW1 web 配置如圖；
SW2 web 配置如圖；

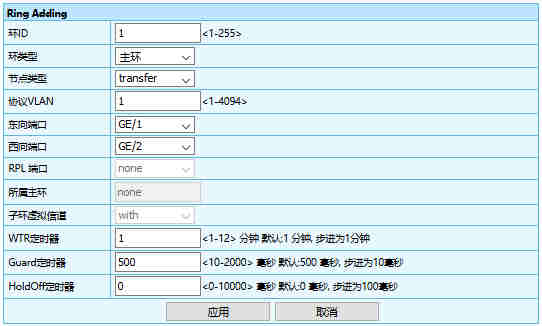

SW3 web 配置如圖；
創建主環 1：

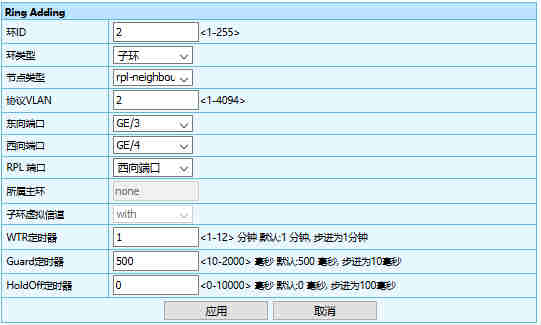

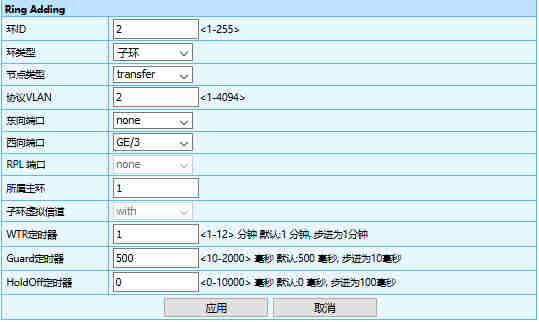

創建子環 2：
SW4 web 配置如圖；
創建主環 1：

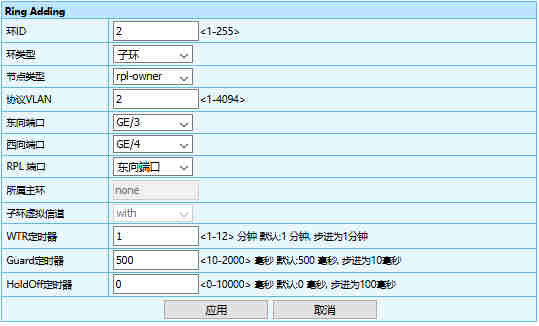

創建子環 2：
SW5 web 配置如圖；
創建子環 2
SW6 web 配置如圖；
創建子環 2：
相交環，主要是在交點處的交換機，要創建主環和子環，同時子環網路的交換機要配套建立子環，這樣主次分明，環環相扣！
