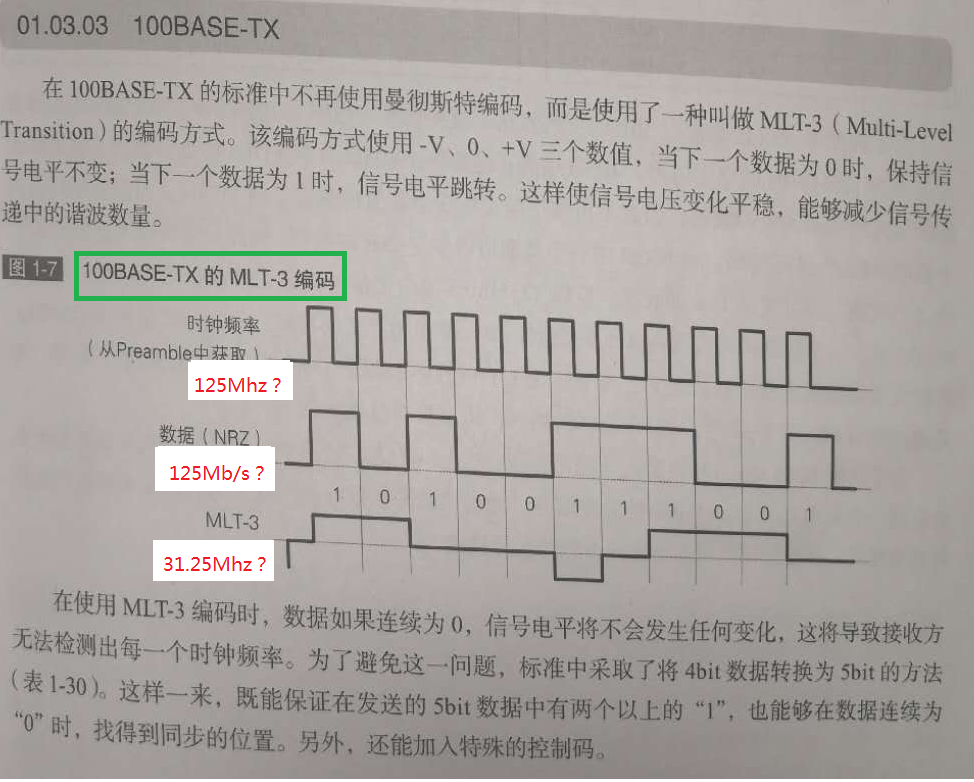

如圖所示，100Base-T的以太網鏈路采用了MLT-3編碼后，帶寬為何就只需要31.25Mhz？

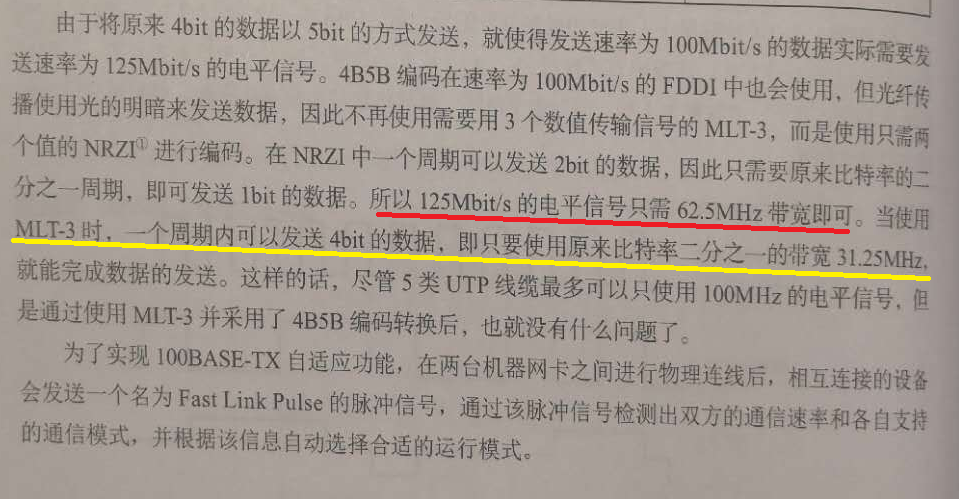

圖中黃色劃線部分說：MLT-3一個周期能發4bit資料，結合圖中三個波形，哪里體現了一個周期發4bit資料？
uj5u.com熱心網友回復：
雖然不沒讀過書，但是文字已經寫的很清楚了，有資料進行跳動，沒資料就不動保持不變，下面的編碼明顯是跳了4次也就是有4個資料包。為原來的一半也很好理解，中間的那個資料為1，如果下一個包沒資料的話就恢復為0，那么發送4個bit的就要跳動8次，而最后面，下個包如果沒有資料只要保持不動就行，幾個資料包就跳動幾次，縮短了一半
uj5u.com熱心網友回復：
周期為5bit 的話 10100 就是一個周期 11100又為一個周期 ，來專業的大佬幫忙解答下uj5u.com熱心網友回復：
發最后一貼，看了半天其實演變的程序慢慢明白了，最開始管他丫的有沒有資料全部給我抖起來，有資料抖一下沒資料也抖一下，假如為5bit為 一周期，他要抖個5下，下面的改進了一下，有資料抖一下，沒資料恢復0，持續發送或者持續沒資料就一直保持不變，5bit為例圖上的發了2個資料包只要抖個4下，資料還是以長時間發送為優勢，抖的幅度少。
最后面的更懶了，只要有資料我就一直抖，只要我抖了就有資料，5個bit 為例，直到遇到兩個沒資料包的情況下，5bit2資料包我只要抖個2次就ok了，還是資料包越久越有利。
小生愚見就當沒看到
uj5u.com熱心網友回復：
一個周期指的是上面A B C D E F G中哪段？
uj5u.com熱心網友回復：
一個周期指的是上面的A B C D ...哪一段？
uj5u.com熱心網友回復：
不要混淆 時鐘頻率和 資料發送的頻率以太網還有協議是檢測速率的
物理雙方確定了并同步了時鐘頻率
圖中時鐘頻率是不變的 這是物理雙方約定的 并不在實際傳輸產生
31.25M 是資料的周期
uj5u.com熱心網友回復：
圖中第2個波形（NRZ）是125Mb/s，需要62.5M的資料發送頻率， 這樣理解嘛？
第3個波形（MLT-3）的31.25Mhz的資料發送頻率 這個怎么理解或者怎么看出來？
uj5u.com熱心網友回復：

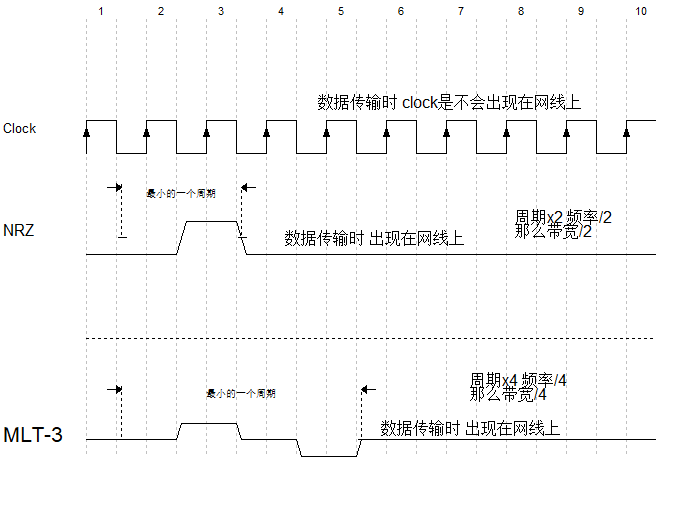

別被圖誤導了
clock 就是秒表
A交換機 拿著秒表1
B交換機 拿著秒表2
AB商量好 秒表的速度是多少 什么時候開始計時
接下來 AB各看各的秒表計數了
--------------------------------------------------------------
帶寬
小車(1時鐘) 小貨車(2車位即2時鐘） 重卡(4時鐘)
車速都是100
都是小車 車流量100 帶寬100
都是小貨 車流量50 帶寬50
都是重卡 車流量25 帶寬25
---------------------------------------------------------------------------
uj5u.com熱心網友回復：
樓主這個是啥書呀，感覺是電氣工程的。。 雖然底層的東西用不到，還是想買來看看學習學習uj5u.com熱心網友回復：
書的名字 圖解網路硬體， 三輪賢一 著作
