# ML-Agents（三）3DBall例子

前一周忙著公司的考試，都沒有怎么學新的，今天補上~
之后的記錄，我準備先只研究官方的示例，主要是把研究程序中的疑惑和想法記下來，首先我先補充一下如何利用GPU進行訓練，結合（一）中的安裝方法，需要CUDA v10.0，cuDNN v7.6.5 for CUDA v10.0，對應Tensorflow的版本是2.0.1，

一、利用GPU進行訓練

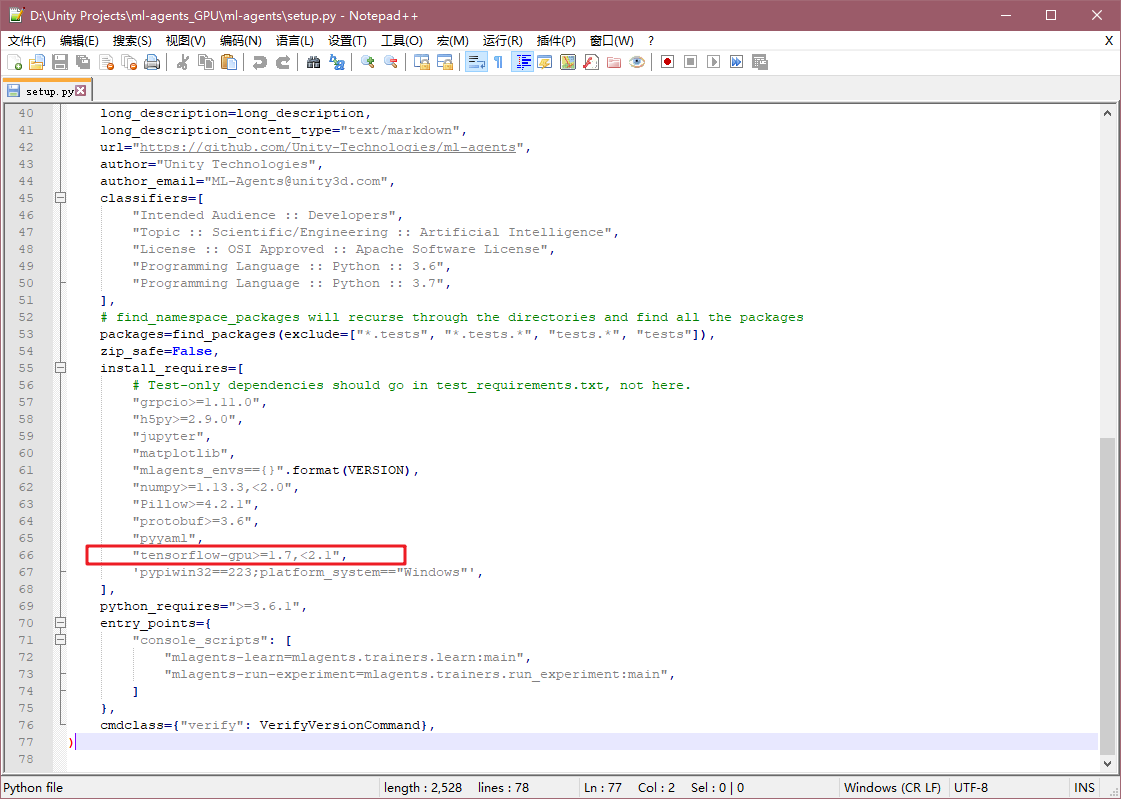

前置作業在文章（一）中都有，原先的環境可以保留，現在可以拉一個新的ml-agents原始碼，然后修改ml-agents檔案下的setup.py中如下圖：

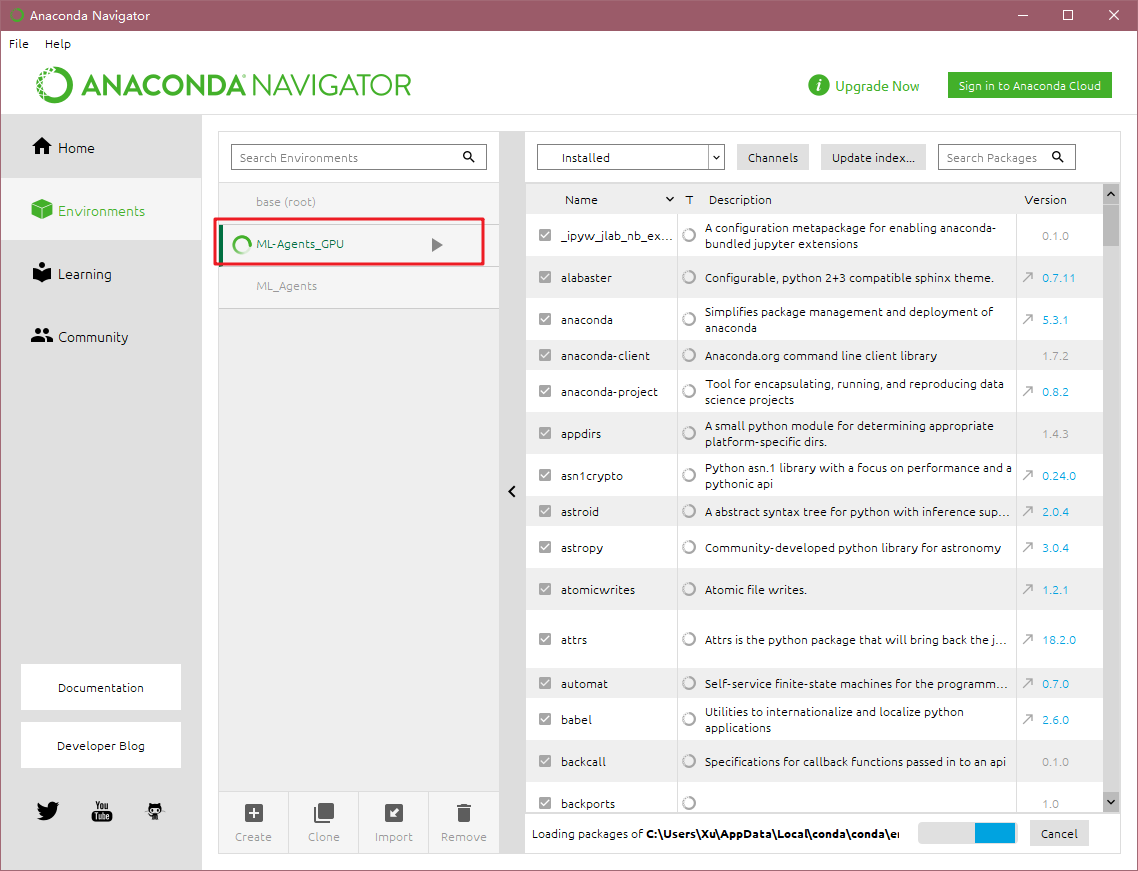

原來是"tensorflow>=1.7,<2.1"，現在修改為"tensorflow-gpu>=1.7,<2.1"，然后再在Anaconda中新建一個環境，如下：

建好后在命令列中重新安裝環境（別忘記cd到新的ml-agents原始碼），分別輸入：

pip install -e ml-agents-envs -i http://pypi.douban.com/simple/ --trusted-host pypi.douban.com

pip install -e ml-agents -i http://pypi.douban.com/simple/ --trusted-host pypi.douban.com

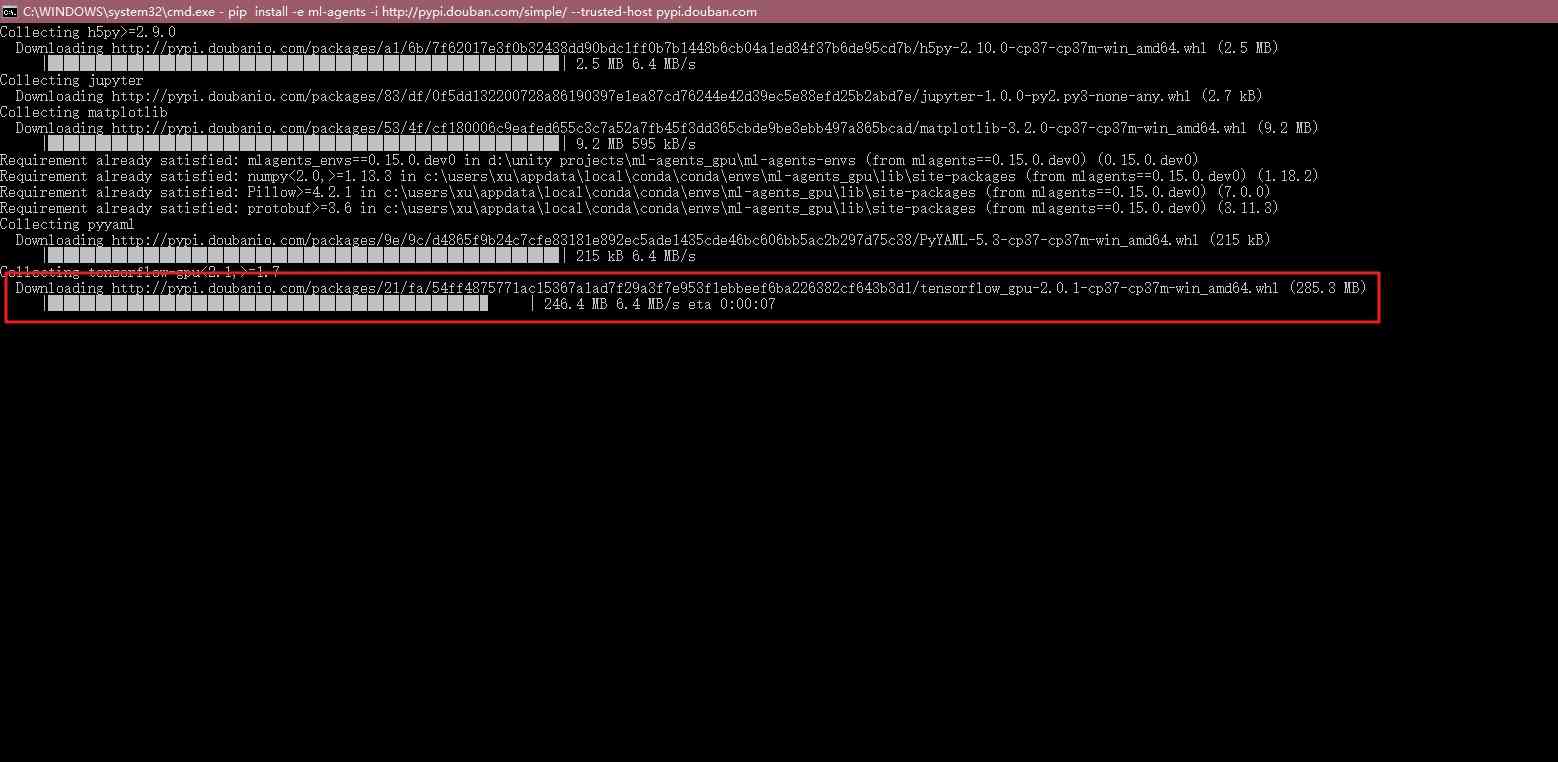

就是分別安裝兩個環境，可以發現他會自動下載tensorflow_gpu-2.0.1，如下圖：

GPU

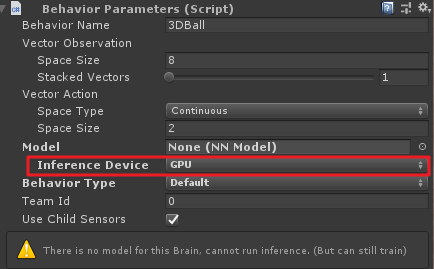

配置好后，在Unity對應的Agent腳本上，也需要將Inference Device勾選為GPU，然后按以前的方法開始訓練，就可以了，

二、3DBall介紹

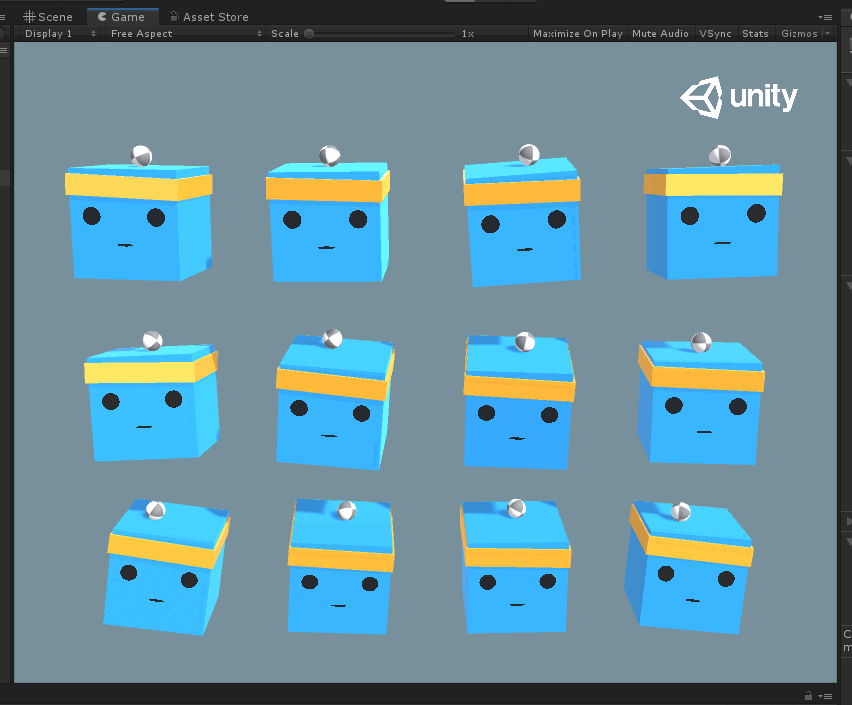

官方示例中，3Dball是一個比較簡單的例子，主要運用了reinforcement learning（強化學習），就是小球在平臺上，萌版平臺要控制自己繞x、z軸旋轉，從而保持小球在自己頭上不掉下來，

3dBall

現根據官方檔案翻譯一下：

設定：一個平衡球任務，agent需要保持小球在其腦袋上的平衡
目標：Agent必須盡可能長時間地保持球在頭頂的平衡
Agent設定：環境中包含12個想同型別的agent，全部使用同樣的行為引數
Agent獎勵設定：
- 小球每一步保持在方塊頭頂上就獎勵+0.1
- 如果小球掉落，懲罰-0.1
行為引數
- 矢量觀察空間：8個變數，包括agent方塊的旋轉角度（兩個值，x、z軸方向），球和方塊之間的相對位置關系（Vector3），球上剛體的速度（Vector3）
- 矢量動作空間：型別為Continuous，Size為2，分別控制繞x軸旋轉、繞z軸旋轉
Float屬性：三個
- scale（比例）：小球的比例，默認為1，推薦最小值為0.2，最大值為5
- gravity（重力）：重力加速度，默認為9.81，推薦最小值4，最大值為105
- mass（質量）：小球的質量，默認為1，推薦最小值為0.1，最大值為20
基準平均獎勵：100

OK，上面是借鑒官方檔案，隨意翻譯了一下，大概可以了解3DBall主要用途和一些主要引數，里面的Float屬性我這里不是很明白，在代碼中是用在Agent.InitializeAgent()中的SetResetParameters()，這個方法顧名思義應該是對Agent進行初始化的操作，也許在這里，我們可以任意修改小球的比例、質量、重力加速度來改變小球在不同的情況下，訓練的效果如何吧，

三、3DBall代碼分析

看到目前為止，ml-agents其中的精華就在agent的腳本如何設定了，我們下面來分析一下Ball3DAgent代碼，

初始化

public class Ball3DAgent : Agent
{
    [Header("Specific to Ball3D")]
    public GameObject ball;
    Rigidbody m_BallRb;
    IFloatProperties m_ResetParams;

    public override void InitializeAgent()
    {
        m_BallRb = ball.GetComponent<Rigidbody>();
        m_ResetParams = Academy.Instance.FloatProperties;
        SetResetParameters();
    }

    public void SetBall()
    {
        //從Academy中獲取小球的屬性（質量、比例）
        m_BallRb.mass = m_ResetParams.GetPropertyWithDefault("mass", 1.0f);
        var scale = m_ResetParams.GetPropertyWithDefault("scale", 1.0f);
        ball.transform.localScale = new Vector3(scale, scale, scale);
    }

    public void SetResetParameters()
    {
        SetBall();
    }
}

這里初始化應用了InitializeAgent()方法，這里獲取了小球的剛體，并且利用SetBall()來設定了小球的質量和比例，這里的的m_ResetParams變數是Academy的FloatProperties變數，這里的變數好像是會作為環境引數傳遞給Python，具體的用途我也還沒研究清楚，姑且先看做是初始化小球的屬性，

環境觀察值

直接上原始碼，

public override void CollectObservations(VectorSensor sensor)
{
    //平臺繞Z軸旋轉值
    sensor.AddObservation(gameObject.transform.rotation.z);
    //平臺繞X軸旋轉值
    sensor.AddObservation(gameObject.transform.rotation.x);
    //小球與平臺的相對位置
    sensor.AddObservation(ball.transform.position -gameObject.transform.position);
    //小球剛體的速度
    sensor.AddObservation(m_BallRb.velocity);
}

以上一共運用了8個觀察值，注意Vector3型別的變數算是3個觀察值（x,y,z），

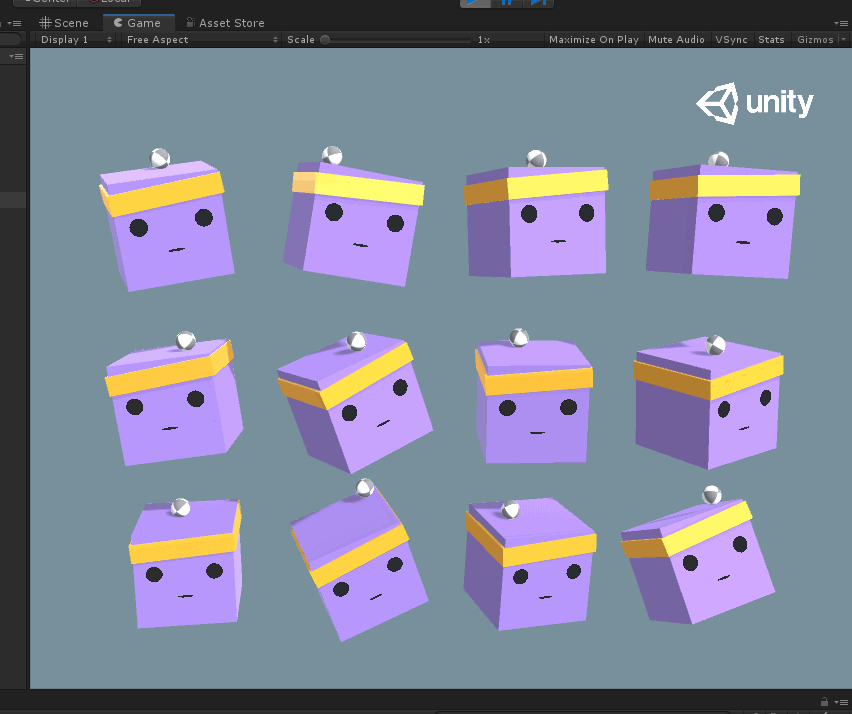

在Ball3DHardAgent專案里，與Ball3DAgent的區別就在于這里少了小球剛體速度的收集，從而導致前者在其他設定都相同的情況下，訓練效果不佳，如下圖，

3dHardBall

可以看到平臺的抖動很大，就是因為沒有考慮到小球的速度影響而導致訓練結果天差地別，因此在用ML-Agents的時候，需要嚴謹的考慮環境的觀測項，可能由于一個觀測項的增加或洗掉，就導致最終學習結果的好壞，這里我也是慢慢才學習，這就是我為什么要先研究官方的示例，到時候最壞也可以照貓畫虎，

Agent動作反饋

這里是Agent的核心實作，觀測值通過Agent收集到Brain處，Brain再通過外部Python訓練環境反饋動作，再沿相同的路線回傳到Agent的AgentAction(float[] vectorAction)上（這里不知道我的想法對不對），具體的代碼如下，

public override void AgentAction(float[] vectorAction)
{
    //控制平臺繞Z軸、X軸旋轉的值
    //用Mathf.Clamp()將回應的動作值限制到-2到2
    var actionZ = 2f * Mathf.Clamp(vectorAction[0], -1f, 1f);
    var actionX = 2f * Mathf.Clamp(vectorAction[1], -1f, 1f);

    //平臺繞Z軸旋轉回應
    if ((gameObject.transform.rotation.z < 0.25f && actionZ > 0f) ||
            (gameObject.transform.rotation.z > -0.25f && actionZ < 0f))
    {
        gameObject.transform.Rotate(new Vector3(0, 0, 1), actionZ);
    }
	//平臺繞X軸旋轉回應
	if ((gameObject.transform.rotation.x < 0.25f && actionX > 0f) ||
            (gameObject.transform.rotation.x > -0.25f && actionX < 0f))
    {
        gameObject.transform.Rotate(new Vector3(1, 0, 0), actionX);
    }
    //gameObject.transform.Rotate(new Vector3(0, 0, 1), actionZ);
    //gameObject.transform.Rotate(new Vector3(1, 0, 0), actionX);

    //當小球在平臺上，掉落或飛出平臺，分別進行獎勵或懲罰
    if ((ball.transform.position.y - gameObject.transform.position.y) < -2f ||
        Mathf.Abs(ball.transform.position.x - gameObject.transform.position.x) > 3f ||
        Mathf.Abs(ball.transform.position.z - gameObject.transform.position.z) > 3f)
    {
        SetReward(-1f);//懲罰1
        Done();//此次訓練結束并重新開始，會呼叫AgentReset()
    }
    else
    {
        SetReward(0.1f);//在平臺上的時候，每次動作都獎勵0.1
    }
}

首先是平臺對于旋轉的回應，我又將兩個if的條件去掉訓練了一下，發現平臺訓練程序中比較不穩，抖動較大，因為只要一來值就讓平臺旋轉，可能這里會造成平臺一直在調整姿態的程序中，而源代碼中，以繞Z軸為例，只有在平臺Z軸旋轉值<0.25f且actionZ>0、或平臺Z軸旋轉值>0.25f且actionZ<0時才對平臺的姿態進行動作，這樣就相當于設定了一個緩沖區間，不會讓平臺不停調整姿態，而是根據小球情況來適當調整姿態，

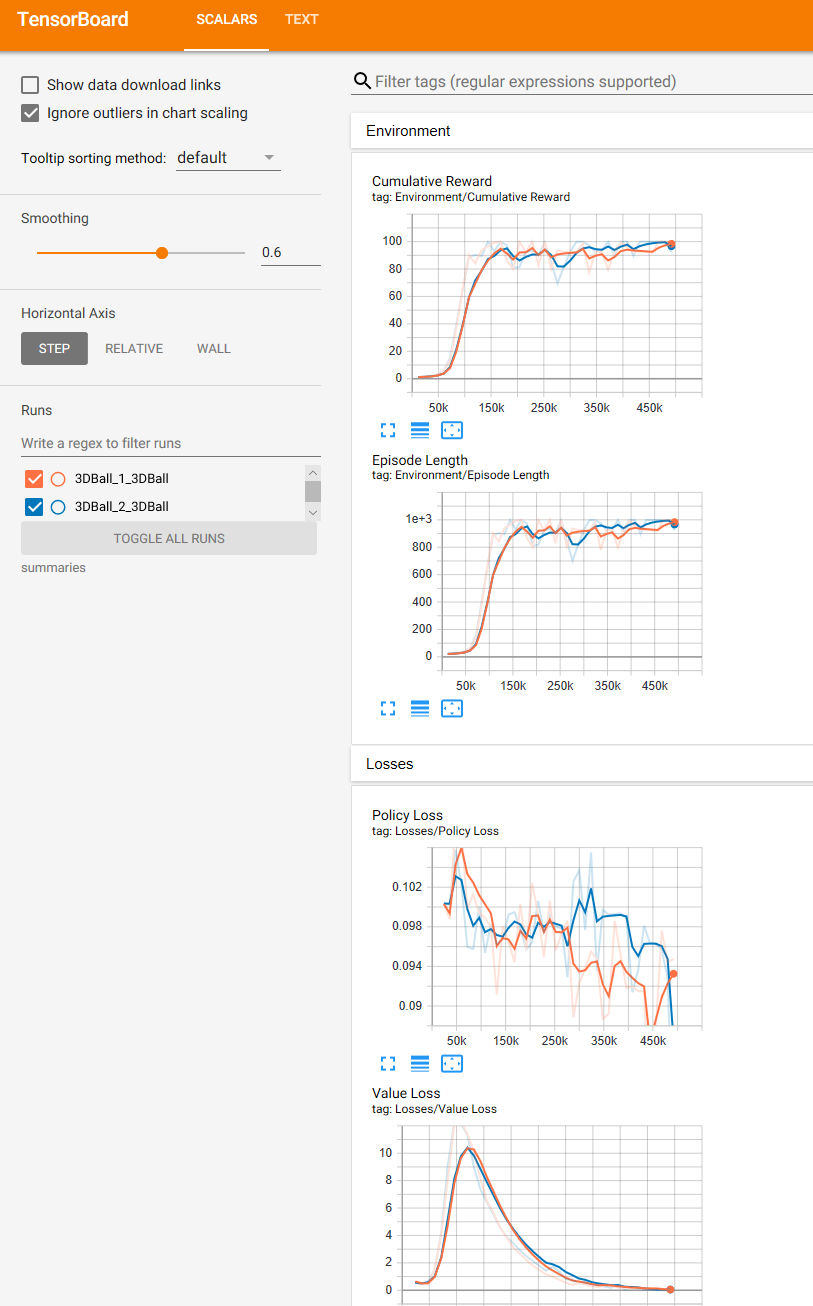

這里附上兩次訓練的tensorboard，

紅色的是不加if條件的，藍色的是官方加if的，其實從資料來看，大的趨勢都差不多，不過我從訓練現象來看，確實官方加if之后訓練程序比較穩定，

后面的獎勵代碼中，有三個條件判斷小球應該受到懲罰，

(ball.transform.position.y - gameObject.transform.position.y) < -2f

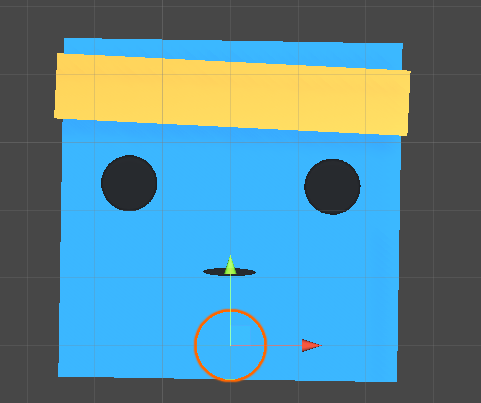

小球與平臺y方向上的差值小于2，如下圖：

這里可以看出是小球掉落到平臺下邊，其實大多數情況是其他兩種情況，
Mathf.Abs(ball.transform.position.x - gameObject.transform.position.x) > 3f

和Mathf.Abs(ball.transform.position.z - gameObject.transform.position.z) > 3f

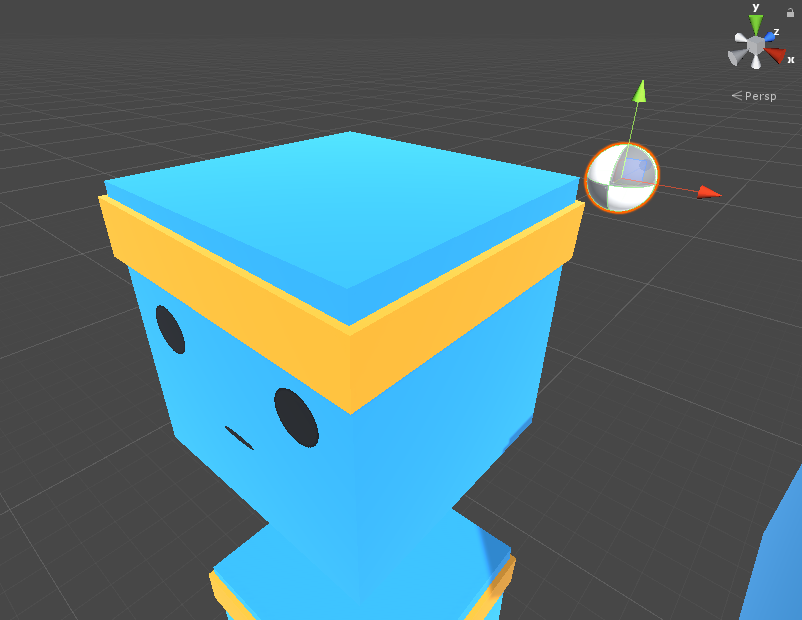

這兩種放一起將，先來看看小球的位置：

此時小球的x，z值都是3，可以看出小球剛好在x軸方向或者z方向滾出了平臺邊緣，

所以，上面三種情況只要發生一種就對小球Agent做出-1懲罰，同時呼叫Done()，

Agent復位

復位就比較簡單了，來看代碼：

public override void AgentReset()
{
	//復位平臺旋轉角度
    gameObject.transform.rotation = new Quaternion(0f, 0f, 0f, 0f);
    //令平臺隨機繞x軸旋轉-10~10度
    gameObject.transform.Rotate(new Vector3(1, 0, 0), Random.Range(-10f, 10f));
    //令平臺隨機繞z軸旋轉-10~10度
    gameObject.transform.Rotate(new Vector3(0, 0, 1), Random.Range(-10f, 10f));
    //小球剛體速度變為0
    m_BallRb.velocity = new Vector3(0f, 0f, 0f);
    //小球在y（相對平臺高度）為4的地方，同時隨機x、z值出現
    ball.transform.position = new Vector3(Random.Range(-1.5f, 1.5f), 4f, Random.Range(-1.5f, 1.5f))
        + gameObject.transform.position;
    //Agent重置時，同時重置引數，[Obsolete]這里是指小球的質量和比例，其實我覺得這里沒必要，估計之后別的專案有用
    //[new]這里重新設定泛化引數，具體見本博“ML-Agents（四）3DBall補充の引入泛化”
    SetResetParameters();
}

這里的代碼比較簡單，注釋能看明白即可，

Agent手動設定

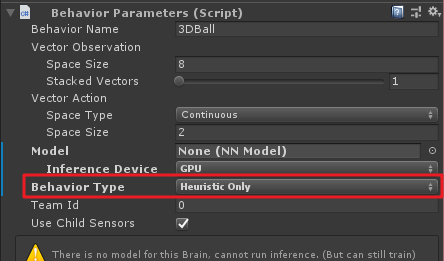

這里主要是當訓練模式為Heuristic Only時呼叫，具體設定如下：

代碼如下：

public override float[] Heuristic()
{
    var action = new float[2];

    action[0] = -Input.GetAxis("Horizontal");
    action[1] = Input.GetAxis("Vertical");
    return action;
}

這里的代碼相當于我們輸入來控制動作向量空間的值，其實就是action[]陣列，我們令action[0]控制平臺繞x軸的旋轉，action[1]控制平臺繞z軸的旋轉，

可以試一下，其實要保持小球在平臺上還有點難度，

至此第一個例子就研究到這，有什么問題歡迎大家一起探討，
