無錫艾默森Modbus轉Profinet網關將臺達變頻器接入西門子1200PLC
本案例是無錫艾默森Modbubs轉Profinet網關連接臺達變頻器的配置案例
用到的設備為西門子1200PLC一臺，Modbus轉Profinet網關一個，臺達變頻器一臺。
配置方法：
打開博圖，新建專案并添加gsd檔案。

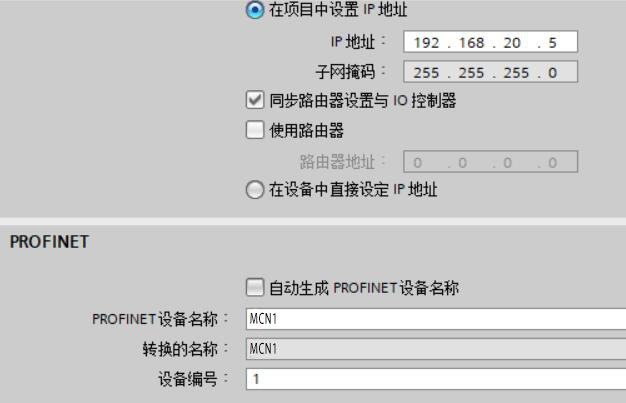

建立profinet連接，設定Modbus轉Profinet網關的IP地址和設備名稱，IP要和網關保持在同一網段。

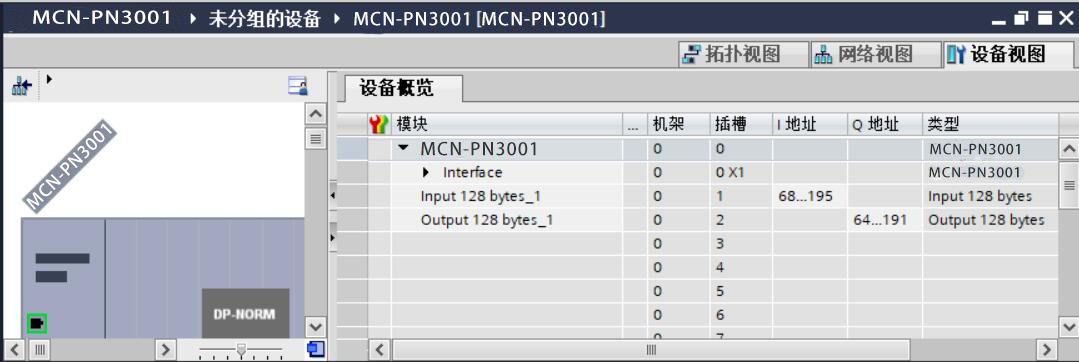

進入設備視圖選擇輸入輸出的總資料長度
從右側硬體目錄中添加所選長度
下載配置到PLC

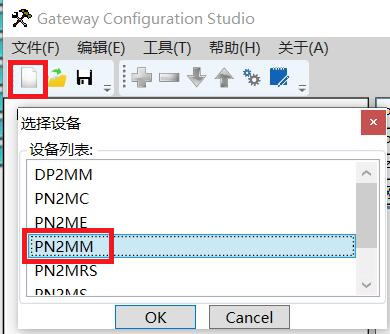

打開Modbus轉Profinet網關配置軟體進行modbus引數配置，點擊紅圈中的新建，選擇PN2MM

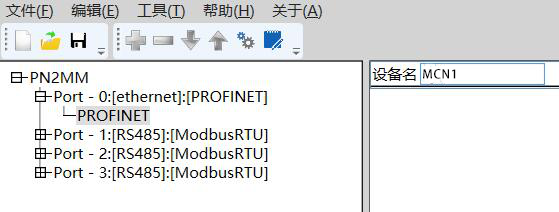

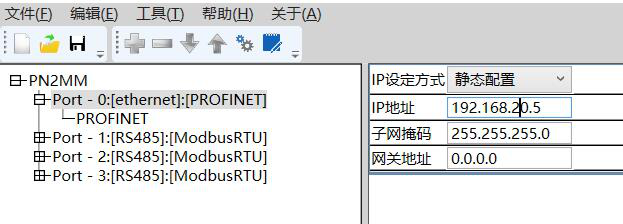

設定無錫艾默森Modbus轉Profinet網關的IP地址和設備名稱，要和PLC組態保持一致

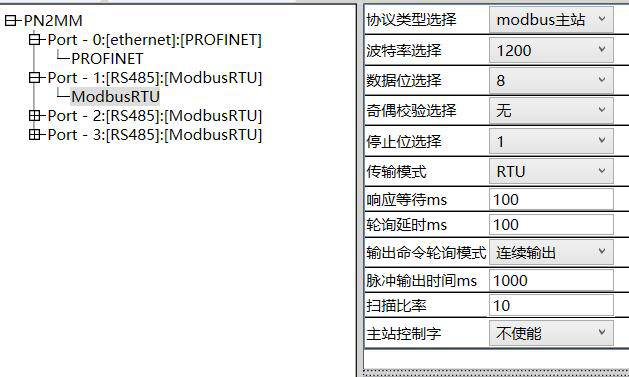

設定網關的485引數波特率，資料位，奇偶校驗要和從站要保持一致。
回應等待和輪詢延時需要根據從站設備調整時間間隔，如果從站回復速度慢則將回應等待時間調大，如果從站回復后要求等待一段時間再接收下條命令，那么需將輪詢延時調大

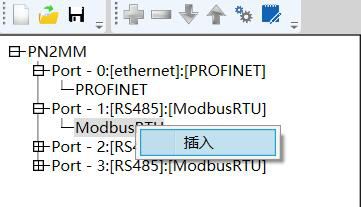

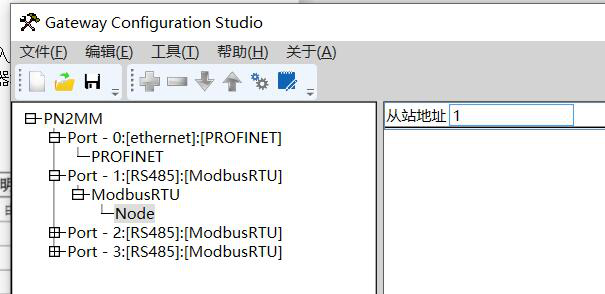

在Modbus RTU上右鍵選擇插入，在下級選單中點擊Node填寫從站站號

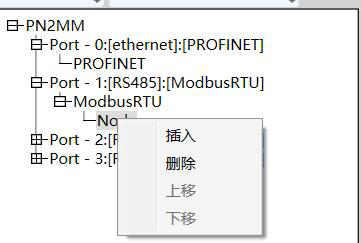

繼續右鍵點擊插入

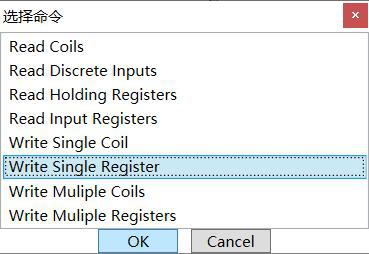

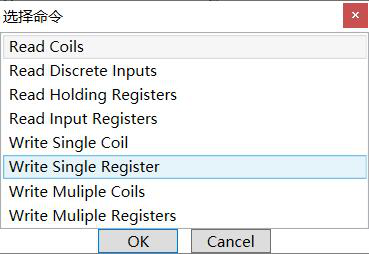

根據不同需求選擇所需功能
下面是一個客戶改造現場，之前客戶使用西門子200PLC連接臺達變頻器，現改用1200PLC通過網關連接。

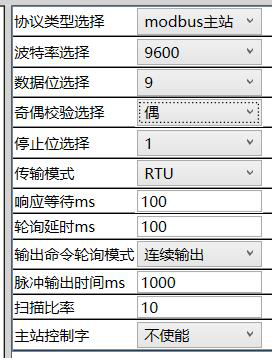

客戶的485引數為波特率9600 偶校驗 8個資料位一個停止位，輸出命令輪詢模式可根據從站要求改為連續輸出或縫變輸出
注意：在網關配置軟體中如果校驗位不是無的情況下資料位要選擇9

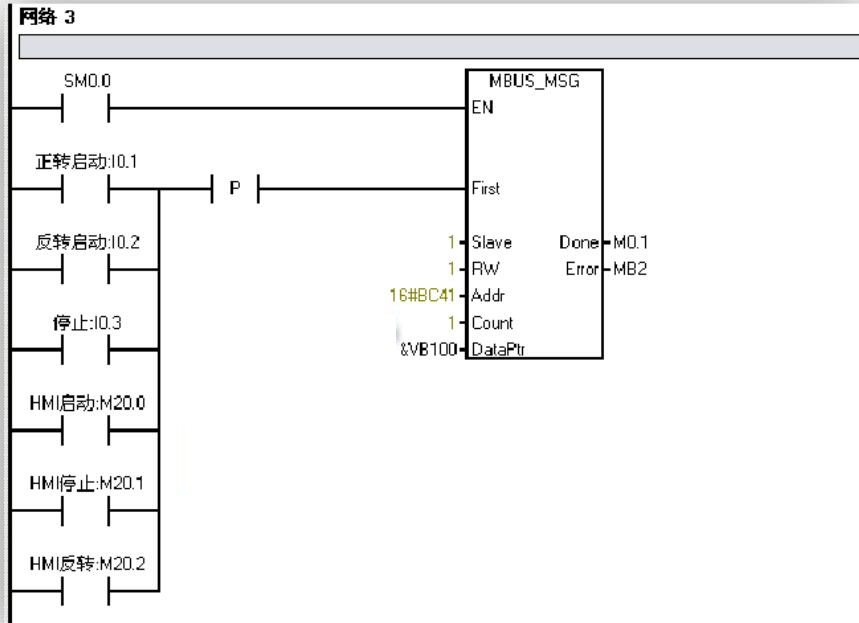

此處可以看到地址為16#BC41(十進制48193)站地址為1.

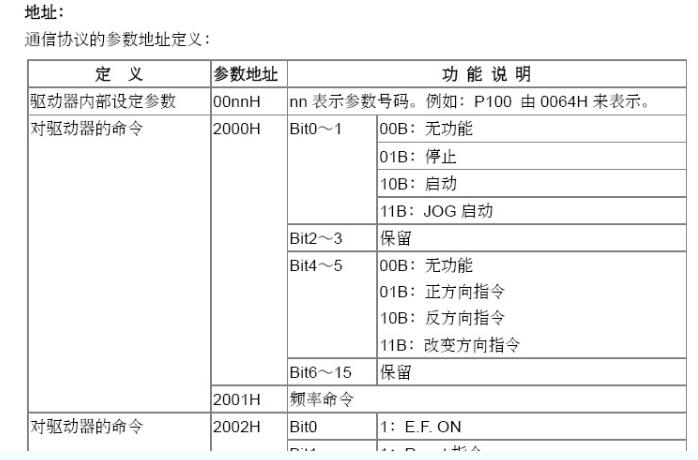

但是臺達通訊手冊地址為2000H（8192）這是因為西門子PLC中加入了4xxxx的地址區并且由于PLC起始地址有40001開始所產生了偏移由。此可知命令暫存器地址區為4區，對應功能碼為06或10（具體看從站要求）
依次填入modbus引數
在NODE上點擊右鍵選擇插入選擇，本例以06功能碼為例

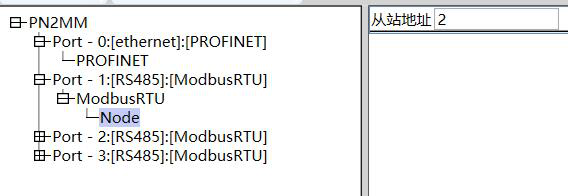

填寫從站地址，注意要寫十進制數并且不用加地址區
記憶體映射起始地址為1500對應PLC的Q地址起始地址
輸入對應的資料即可啟動 停止變頻器（注意：有些設備資料高低位元組會交換，可根據需要選擇位元組交換功能）
