前言
當可以把MagicaVoxel的靜態模型匯入到UE4后，我又開始不滿足了，默認第三人稱藍圖的“汽車碰撞人偶（霧）”與場景中的體素畫風格格不入，于是，我便想著用自己建造的體素畫風人物創建一個第三人稱藍圖，于是我又再次進行了嘗試（誰叫UE4的MarketPlace里面沒有像Unity那樣友好的插件呢），
在開始之前，先說明一下我使用的工具：MagicaVoxel，Maya2018（其實我也不想用，但是某些骨骼處理上還是Maya具有很強的優勢，Blender應該也可以，不過我并沒有找到相關解決方法，如果各位園友愿意提供相關方法的話，歡迎在評論區留言），Mixamo，UnrealEditor 4.20.3（其中的某些設定選項，以及藍圖節點的介面可能與高版本的UnrealEditor略有不同，具體變動以官方更新檔案為準）
正文
Mixamo是“一個逗比”（Adobe）旗下的免費在線骨骼系結與骨骼影片制作平臺，是我們這次建立模型骨骼影片的主要工具，網址為www.mixamo.com，在使用Mixamo之前，請先注冊一個Adobe賬號，登錄Mixamo之后便可以使用，
1.模型建立

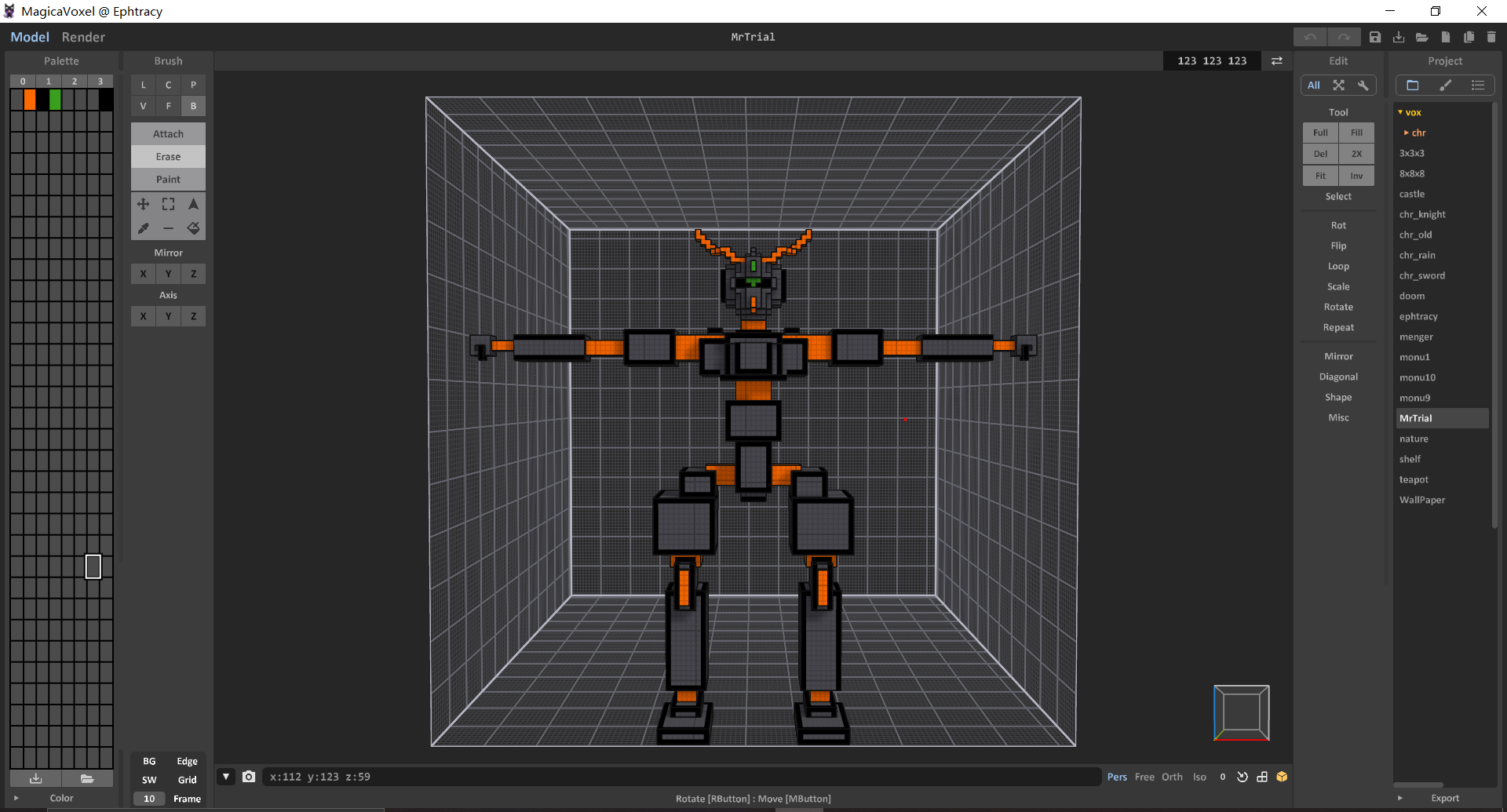

建立人物模型時，請將人物模型保持雙臂展開的T型，如下圖所示：（無意冒犯，只是隨手一做，看著像是加了精神感應骨架和報喪女妖天線的初期型吉姆（狗頭））
（很丑，請無視）
Mixamo的骨骼系結只適合初始姿態為T型的人物模型，所以，請務必這樣建模，
在建模完成后，請將模型匯出為obj格式的模型，以便我們接下來的修改與上傳，在匯出完成后我們可以在相應路徑下看到這樣三個檔案：

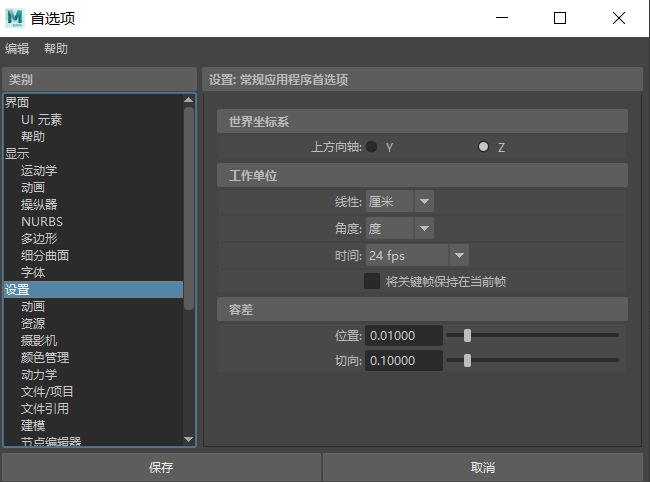

接下來請打開Maya，此時在“視窗”（Window）選項卡點選“設定/首選項”（settings/preference），再次選擇“首選項”（preference），點擊“設定”（settings），如下請將上方向軸點選為z：
由于UE4的上方向軸為z軸，而Maya默認為y，請將兩者同步，

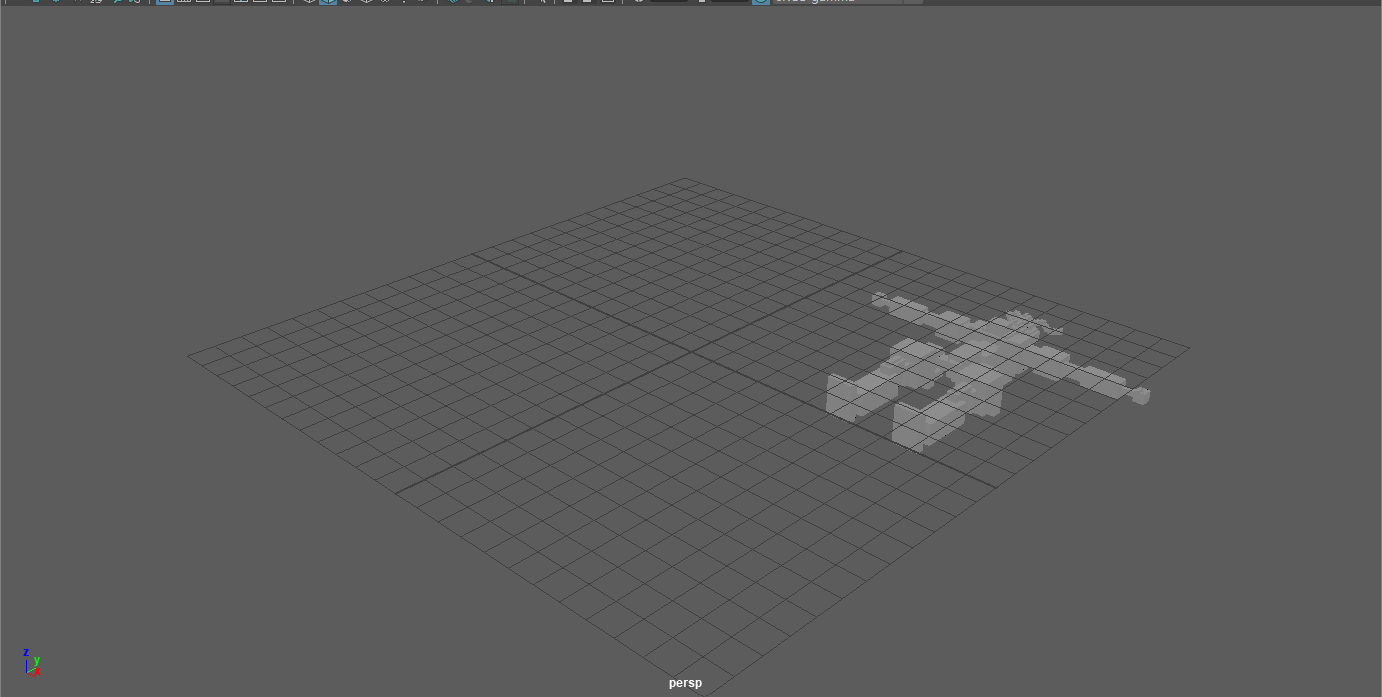

然后新建一個場景，將MagicaVoxel匯出的obj檔案拖入場景內，在MagicaVoxel中，建模原點并沒有位于模型內部，并且匯入到Maya后會出現這種情況：
此時請選擇“修改”（modify）選項卡中的“居中樞軸”（前提條件：請先選中模型），這樣有利于接下來的操作，然后進行旋轉，平移，放大操作，放大操作極為重要，因為MagicaVoxel生成的模型放在任何3d環境中都是極其小的（即使UE4中也一樣），如果不進行放大，系結骨骼后的所有骨骼節點幾憾訓重合在一起，不利于之后的操作，請務必進行放大（給一個放大倍數參考值：23~25之間即可），處理好后，將其匯出為obj格式，注意不要和原先的obj檔案搞混，建議分開存放，
這時請將由Maya匯出的三個檔案打包成zip格式的壓縮包，以方便我們上傳到Mixamo，
2.Mixamo骨骼系結與人物影片制作

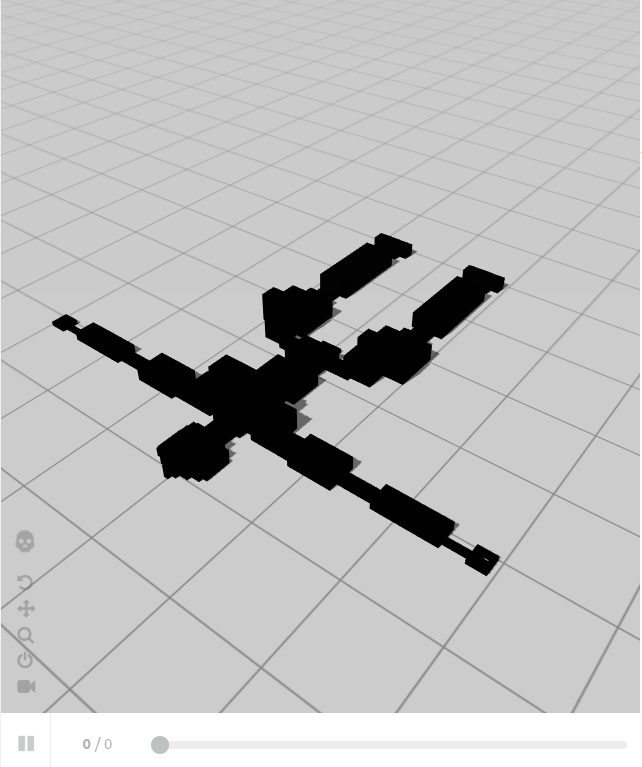

首先，請打開給出的Mixamo鏈接，接下來的上傳步驟我不再詳述，只要稍微會點英文就不愁看不懂如何操作（笑），在上傳中可能會發現上傳的模型一片黑色，不用擔心這個問題，我們只要按照正常步驟進行即可，在系結步驟完畢后，請先不要著急點選旁邊視窗的影片效果，請先下載系結好骨骼的T型模型：

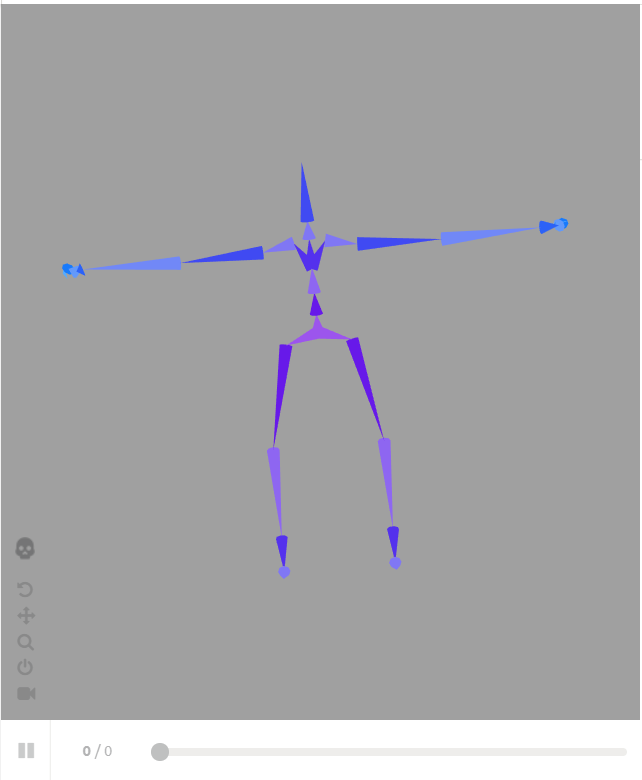

這姿勢真糟糕，但是我們可以看到骨骼系結很成功：
下載的format請選擇fbx格式，姿勢就選擇T-Pose，下載即可，接下來再選擇你喜歡的idle，running影片各一個進行下載（請在影片權重頁勾選InPlace選項），注意下載時skin選擇without skin（即不包含模型）選項，并且記住每一個影片的總幀數，建議將幀數寫在檔案名里，后面的操作要用，
3.骨骼影片處理
好了，接下來將所有的作業交由Maya完成，請新建一個場景，先將下載來的人物T型fbx檔案拖入場景內，選擇模型后按H鍵隱藏模型，我們只對骨骼進行操作，然后點擊裝備（官漢版這糟糕的翻譯，英文版對應Rigging）中的新建骨骼節點圖示，在場景平面上隨意點擊一處后生成一個骨骼節點（此時請將滑鼠選項改為選擇），請將其名稱設定為Root（三個fbx模型的此節點名必須一致），并將其平移屬性設定為0，0，0（接下來的兩個影片也是這樣的操作），半徑可以調大一點，以保證操作便捷，

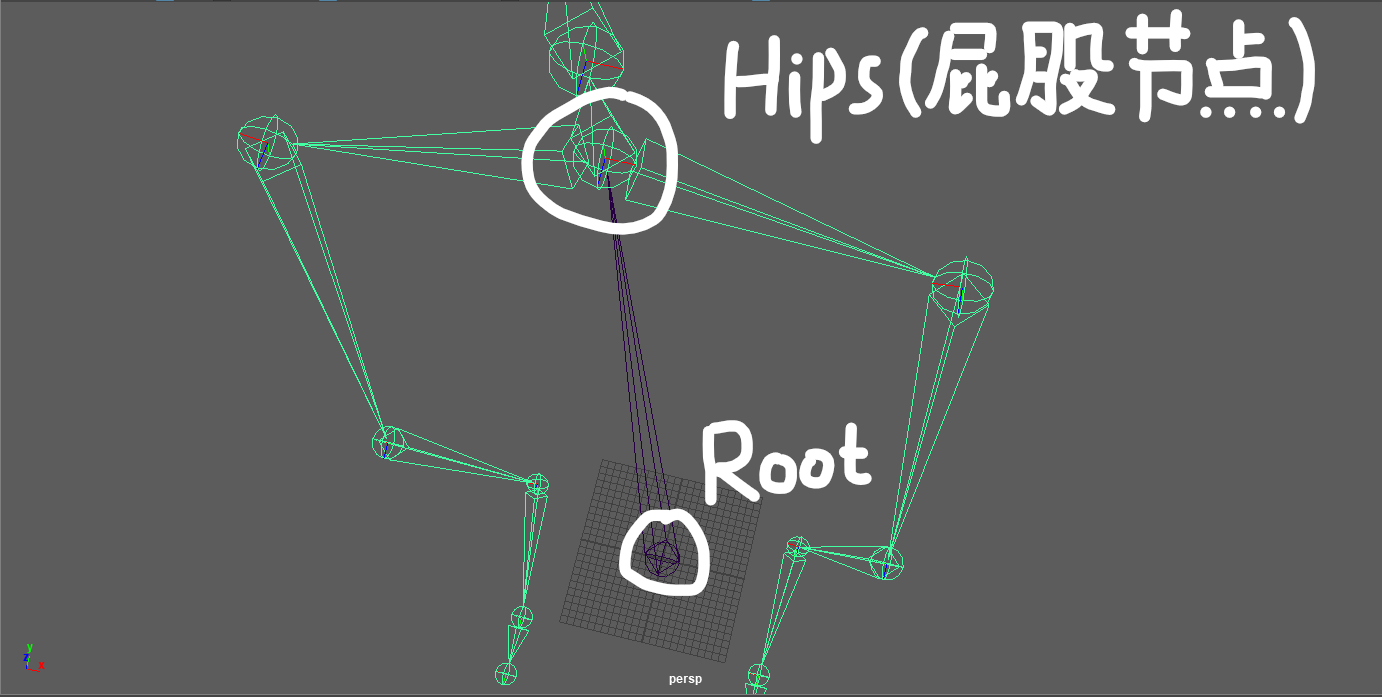

然后請點擊骨骼的Hips節點，同時長按shift鍵再選中我們創建的Root節點，此時，按下p鍵實作系結，如下圖示：
系結成功后，請匯出成fbx格式，同命覆寫掉原先的fbx檔案，接下來請對已下載的其他兩個影片fbx檔案進行同樣的骨骼系結操作，同樣匯出為fbx格式，不過匯出前請將影片結束時間設定為影片的幀數（第二步結尾讓各位記住的每個影片的幀數），如下：
兩個空都填成影片的總幀數，在以上所有處理作業都做完后，接下來便是將這三個資源全部匯入到UE4中
4.資源匯入

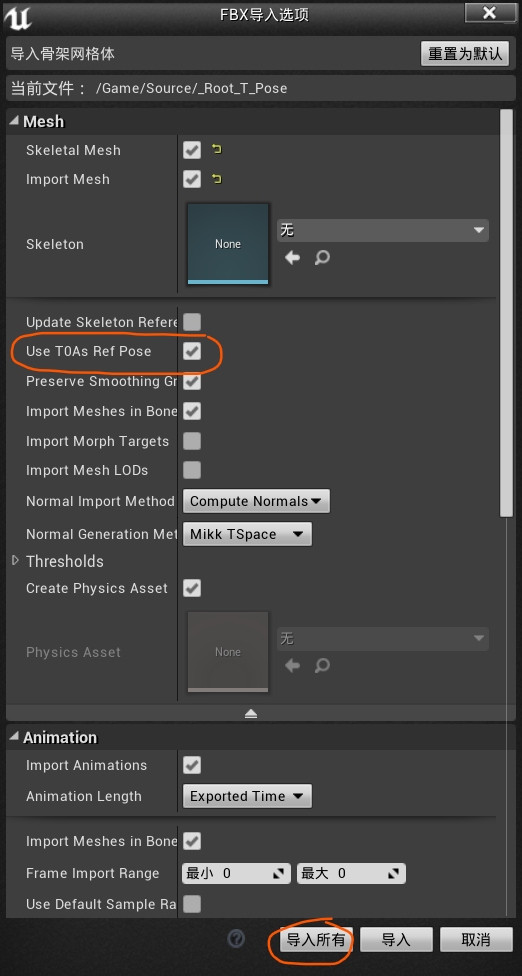

請先將T型模型匯入UE4中，按如下圖的設定進行匯入：

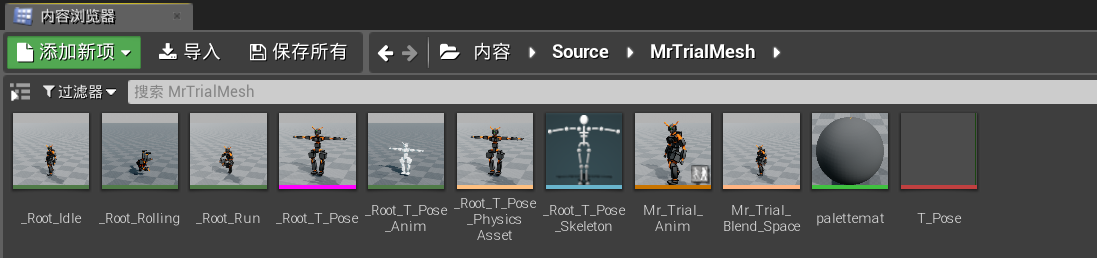

接下來再匯入其余兩個影片檔案即可（匯入時請將骨骼選擇為T型模型的骨骼），匯入完成后會是如下所示：
其中那個T-Pose.png檔案并不是默認匯入后生成的檔案，那是我后加的，因為在匯入模型時，UE4沒有正確匯入材質的貼圖檔案，模型是“毫無生機”的白色，于是我將原先obj里面的貼圖匯入材質球后便正常了，打開匯入成功后的模型，會發現模型的樣子慘不忍睹，像是橡皮糖一樣的感覺（當然如果你喜歡這種Q彈的感覺請無視掉即可（笑）），這時請將材質球里的光澤度以及粗糙度分辨設定為0和1即可，
接下來就是創建影片藍圖以及第三人稱藍圖了，
5.藍圖創立

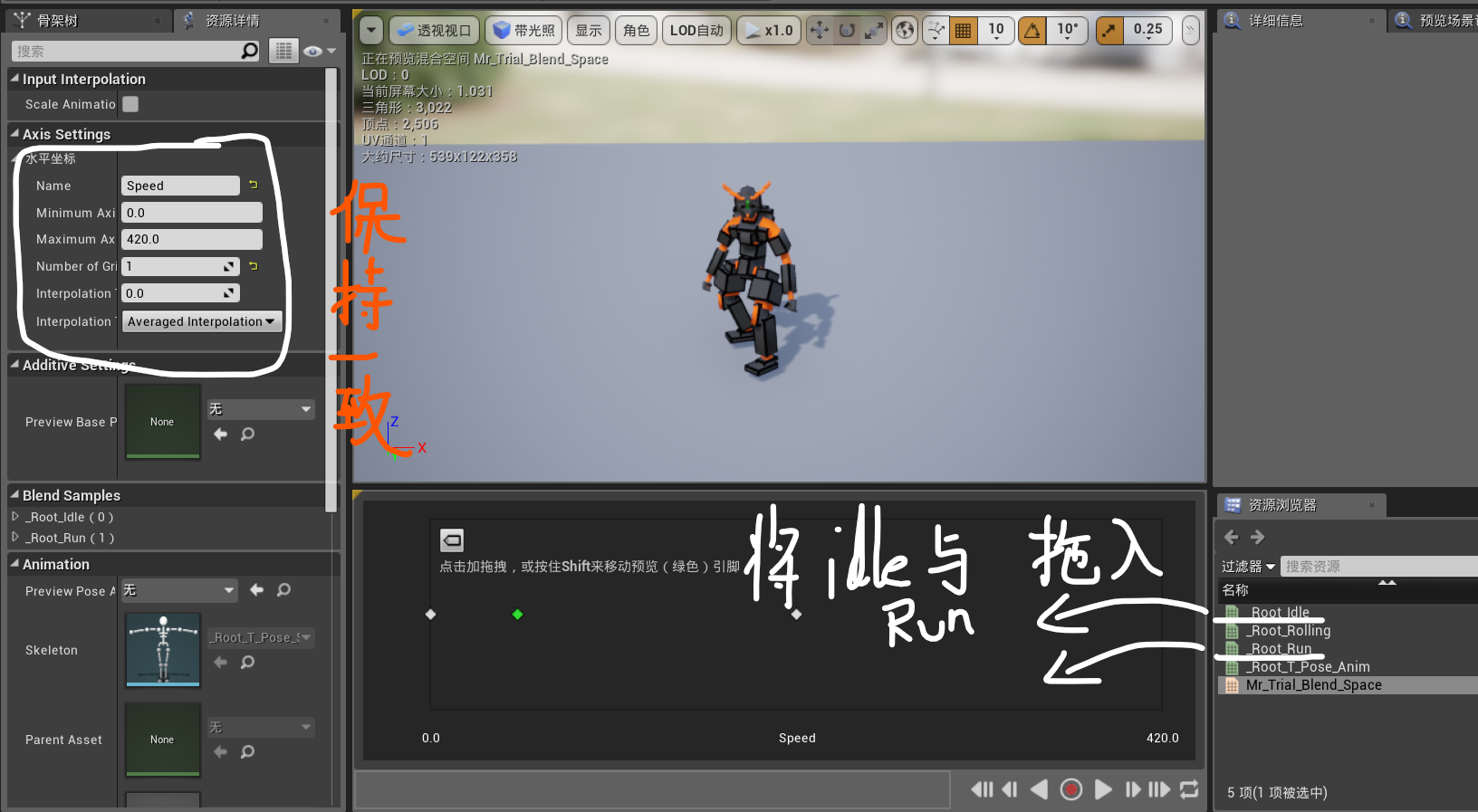

請在UE4的內容瀏覽器里新建影片藍圖，父類選擇AnimInstance（影片實體），骨架選擇匯入模型自動生成的骨架示例，接下來請新建一個“混合空間1D”，選擇同樣的骨架即可，接下來按如下圖在混合空間編輯器中進行操作：

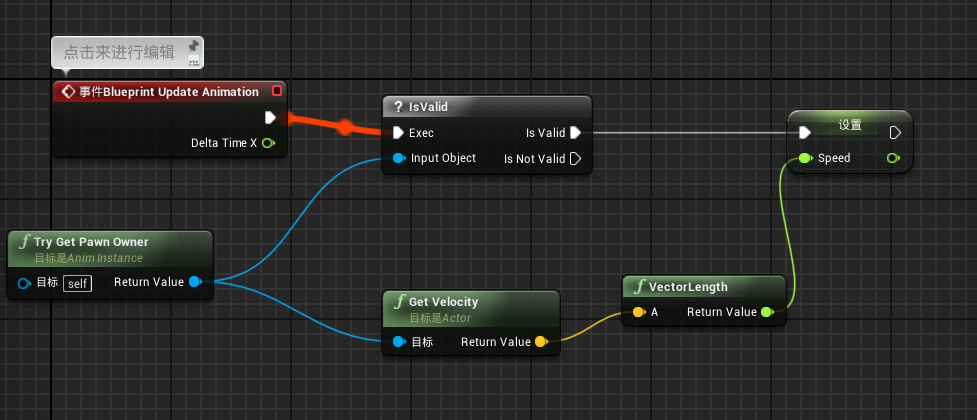

接下來請按如圖的連接方式鏈接影片藍圖里事件圖表的節點：

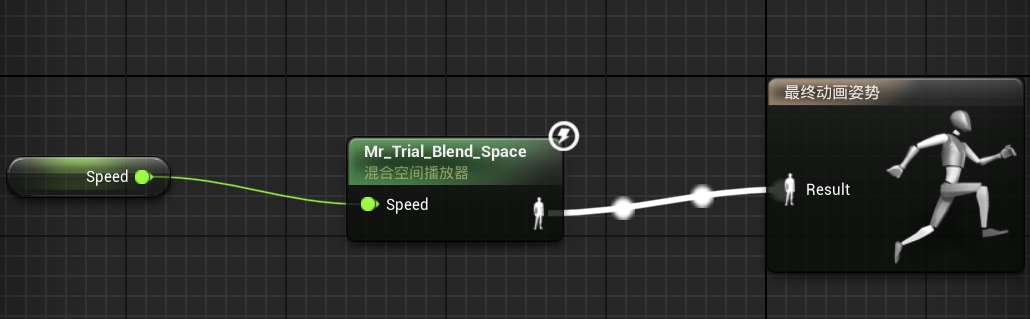

影片藍圖里的影片圖表按如下設定：

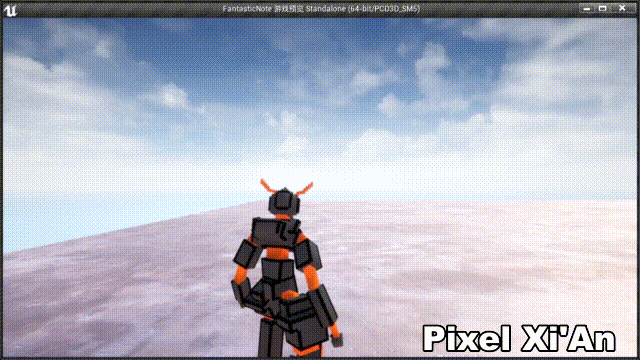

接下來就是創建相關的第三人稱藍圖，這部分不做敘述，創建成功的效果如下所示：
結束語
目前來說，MagicaVoxel的模型匯入進UE4中難度較大的一個部分：將其創建為一個可操縱人物已經被攻克，后來我又具體觀察了一下模型細節，被Mixamo綁骨魔改后的模型在有些地方已經沒有體素模型的感覺了，比如肩部與胯部最為明顯，在相關的討論區詢問了一些這方面的游戲開發大佬，他們一般都是將人物模型分成幾個部分，再拼接起來放到Maya或Blender里進行綁骨，看來如果想要達到完美的成果，還是有很長的路要走啊（程式猿在TA的道路上越走越遠（笑）），
如果各位對于以上步驟中（尤其是綁骨的那一部分）還有疑問，可以去翻看一下一個B站的這個視頻：(https://www.bilibili.com/video/BV1Zp411d7E4)，up講的很細而且沒有多余的話，部分東西我也是從他這里面學的，非常推薦大家觀看，
碼了這么多字，咱也就不求各位“點贊收藏加推薦”了，只求各位轉載的時候注明出處即可，也希望咱的文章可以幫助到更多的小伙伴們，どうもありがとうございました！（都摸，阿里嘎多靠薩依瑪希大！）
