瑞昱的Ameba無線單片機擁有USB OTG，可以連接USB攝像頭，并無線傳輸攝像頭影像到電腦或手機端，以下是示例：
材料準備
Ameba x 1
Logitech C170 web cam x 1
Micro USB OTG adapter x 1
范例說明
Ameba板子上共有3個micro usb host的插座，其中在背面的micro usb host可以支援OTG UVC，讓USB攝影機可以將視訊資料傳至Ameba，Ameba再將視訊整理成rtsp串流送到網路上。
Logitech C170是一款平價的攝影機，底下是它的規格：
http://www.logitech.com/en-in/product/webcam-c170
目前Ameba預設的串流格式Motion JPEG 320 x 240，使用者可以根據需求嘗試調整引數。

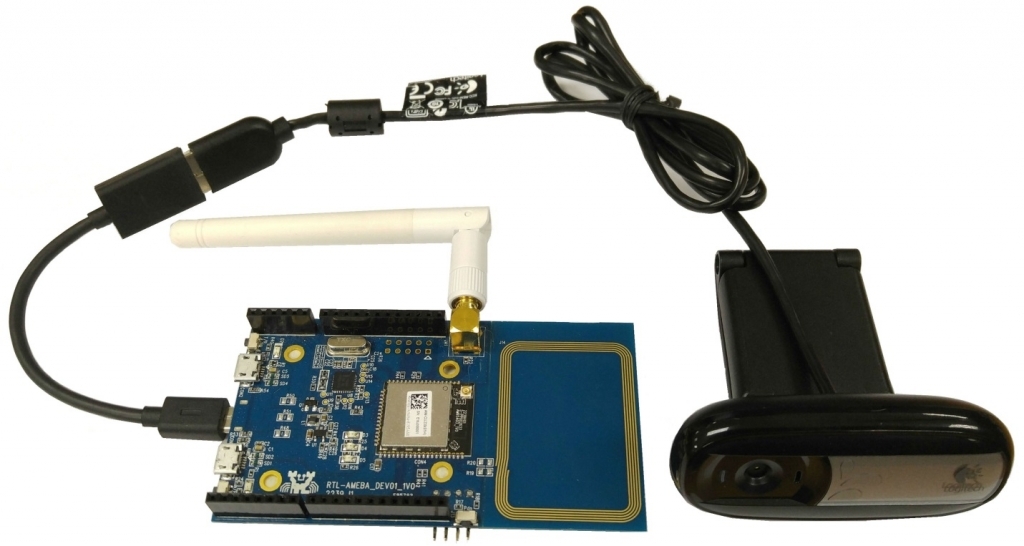

接線的方式如下圖，Ameba先接上Micro USB OTG線，再接上USB Camera。
要注意的是，這種接法里，攝影機使用了Ameba板子上的電源，如果供電給Ameba的電源不夠的話，會造成攝影機無法啟動。這種情況就需要確保Ameba供電足夠，或者是選擇可以外接電源的USB OTG線。
接著打開范例 “File” -> “Examples” -> “AmebaUVC” -> “uvc_basic”
這個范例需要連上AP，請先填入AP的ssid跟password, 燒錄并上傳至Ameba之后，按下Reset按鈕。

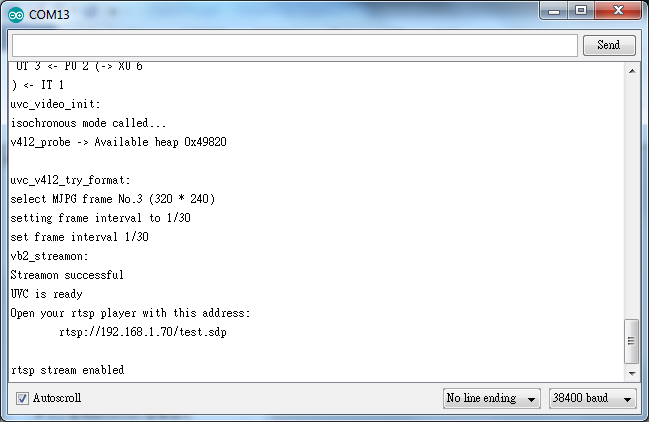

接著會在Serial Monitor看到底下的訊息：
可以看到預設使用MJPG (Motion JPEG), 決議度為320 * 240, frame rate為30, 最后Streaming設定結束，log里印出要播UVC, 可以連上這個網址 -
rtsp://192.168.1.70/test.sdp 里面的IP會隨著Ameba實際拿到的IP不同而改變
接著我們使用播放串流的軟體，像是VLC Player，它有電腦版：http://www.videolan.org/vlc/

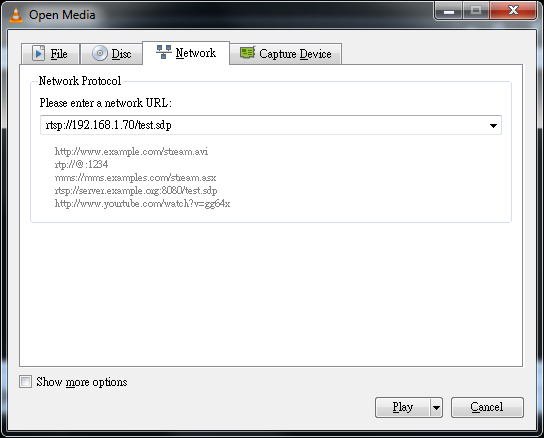

下載并安裝之后，點選 “Media” -> “Open Network Stream”
接著填入剛剛在Serial Monitor的網址, (要先確定電腦可以連到Ameba，或是連到同一臺無線AP)

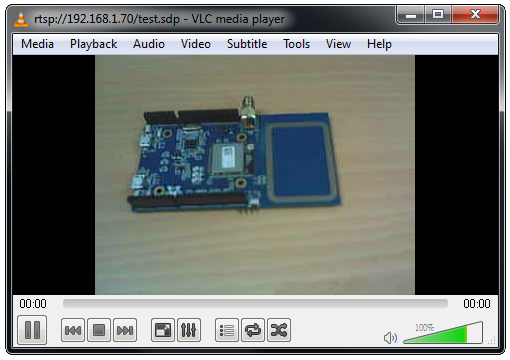

等一下應該就可以看到串流：
