Calico 中最核心的組件就是 Felix，它負責設定路由表和 ACL 規則等，以便為該主機上的 endpoints 資源正常運行提供所需的網路連接，同時它還負責提供有關網路健康狀況的資料（例如，報告配置其主機時發生的錯誤和問題），這些資料會被寫入 etcd，以使其對網路中的其他組件和操作人員可見，
由此可見，對于我們的監控來說，監控 Calico 的核心便是監控 Felix，Felix 就相當于 Calico 的大腦，本文將學習如何使用 Prometheus-Operator 來監控 Calico，
本文不會涉及到
Calico和Prometheus-Operator的部署細節，如果不知道如何部署，請查閱官方檔案和相關博客，
1. 配置 Calico 以啟用指標
默認情況下 Felix 的指標是被禁用的，必須通過命令列管理工具 calicoctl 手動更改 Felix 配置才能開啟，需要提前配置好命令列管理工具，
本文使用的 Calico 版本是 v3.15.0，其他版本類似，先下載管理工具：
$ wget https://github.com/projectcalico/calicoctl/releases/download/v3.15.0/calicoctl -O /usr/local/bin/calicoctl
$ chmod +x /usr/local/bin/calicoctl
接下來需要設定 calicoctl 組態檔（默認是 /etc/calico/calicoctl.cfg），如果你的 Calico 后端存盤使用的是 Kubernetes API，那么組態檔內容如下：
apiVersion: projectcalico.org/v3
kind: CalicoAPIConfig
metadata:
spec:
datastoreType: "kubernetes"
kubeconfig: "/root/.kube/config"
如果 Calico 后端存盤使用的是 etcd，那么組態檔內容如下：
apiVersion: projectcalico.org/v3
kind: CalicoAPIConfig
metadata:
spec:
datastoreType: "etcdv3"
etcdEndpoints: https://192.168.57.51:2379,https://192.168.57.52:2379,https://192.168.57.53:2379
etcdKeyFile: /opt/kubernetes/ssl/server-key.pem
etcdCertFile: /opt/kubernetes/ssl/server.pem
etcdCACertFile: /opt/kubernetes/ssl/ca.pem
你需要將其中的證書路徑換成你的 etcd 證書路徑，
配置好了 calicoctl 之后就可以查看或修改 Calico 的配置了，先來看一下默認的 Felix 配置：
$ calicoctl get felixConfiguration default -o yaml
apiVersion: projectcalico.org/v3
kind: FelixConfiguration
metadata:
creationTimestamp: "2020-06-25T14:37:28Z"
name: default
resourceVersion: "269031"
uid: 52146c95-ff97-40a9-9ba7-7c3b4dd3ba57
spec:
bpfLogLevel: ""
ipipEnabled: true
logSeverityScreen: Info
reportingInterval: 0s
可以看到默認的配置中沒有啟用指標，需要手動修改配置，命令如下：
$ calicoctl patch felixConfiguration default --patch '{"spec":{"prometheusMetricsEnabled": true}}'
Felix 暴露指標的埠是 9091，可通過檢查監聽埠來驗證是否開啟指標：
$ ss -tulnp|grep 9091
tcp LISTEN 0 4096 [::]:9091 [::]:* users:(("calico-node",pid=13761,fd=9))
$ curl -s http://localhost:9091/metrics
# HELP felix_active_local_endpoints Number of active endpoints on this host.
# TYPE felix_active_local_endpoints gauge
felix_active_local_endpoints 1
# HELP felix_active_local_policies Number of active policies on this host.
# TYPE felix_active_local_policies gauge
felix_active_local_policies 0
# HELP felix_active_local_selectors Number of active selectors on this host.
# TYPE felix_active_local_selectors gauge
felix_active_local_selectors 0
...
2. Prometheus 采集 Felix 指標
啟用了 Felix 的指標后，就可以通過 Prometheus-Operator 來采集指標資料了，Prometheus-Operator 在部署時會創建 Prometheus、PodMonitor、ServiceMonitor、AlertManager 和 PrometheusRule 這 5 個 CRD 資源物件，然后會一直監控并維持這 5 個資源物件的狀態，其中 Prometheus 這個資源物件就是對 Prometheus Server 的抽象，而 PodMonitor 和 ServiceMonitor 就是 exporter 的各種抽象，是用來提供專門提供指標資料介面的工具，Prometheus 就是通過 PodMonitor 和 ServiceMonitor 提供的指標資料介面去 pull 資料的，
ServiceMonitor 要求被監控的服務必須有對應的 Service，而 PodMonitor 則不需要，本文選擇使用 PodMonitor 來采集 Felix 的指標，
PodMonitor 雖然不需要應用創建相應的 Service，但必須在 Pod 中指定指標的埠和名稱，因此需要先修改 DaemonSet calico-node 的配置，指定埠和名稱，先用以下命令打開 DaemonSet calico-node 的配置：
$ kubectl -n kube-system edit ds calico-node
然后在線修改，在 spec.template.sepc.containers 中加入以下內容：
ports:
- containerPort: 9091
name: http-metrics
protocol: TCP
創建 Pod 對應的 PodMonitor：
# prometheus-podMonitorCalico.yaml
apiVersion: monitoring.coreos.com/v1
kind: PodMonitor
metadata:
labels:
k8s-app: calico-node
name: felix
namespace: monitoring
spec:
podMetricsEndpoints:
- interval: 15s
path: /metrics
port: http-metrics
namespaceSelector:
matchNames:
- kube-system
selector:
matchLabels:
k8s-app: calico-node
$ kubectl apply -f prometheus-podMonitorCalico.yaml
有幾個引數需要注意：
-
PodMonitor 的 name 最侄訓反應到 Prometheus 的配置中，作為
job_name， -
podMetricsEndpoints.port需要和被監控的 Pod 中的ports.name相同，此處為http-metrics， -
namespaceSelector.matchNames需要和被監控的 Pod 所在的 namespace 相同，此處為kube-system， -
selector.matchLabels的標簽必須和被監控的 Pod 中能唯一標明身份的標簽對應，

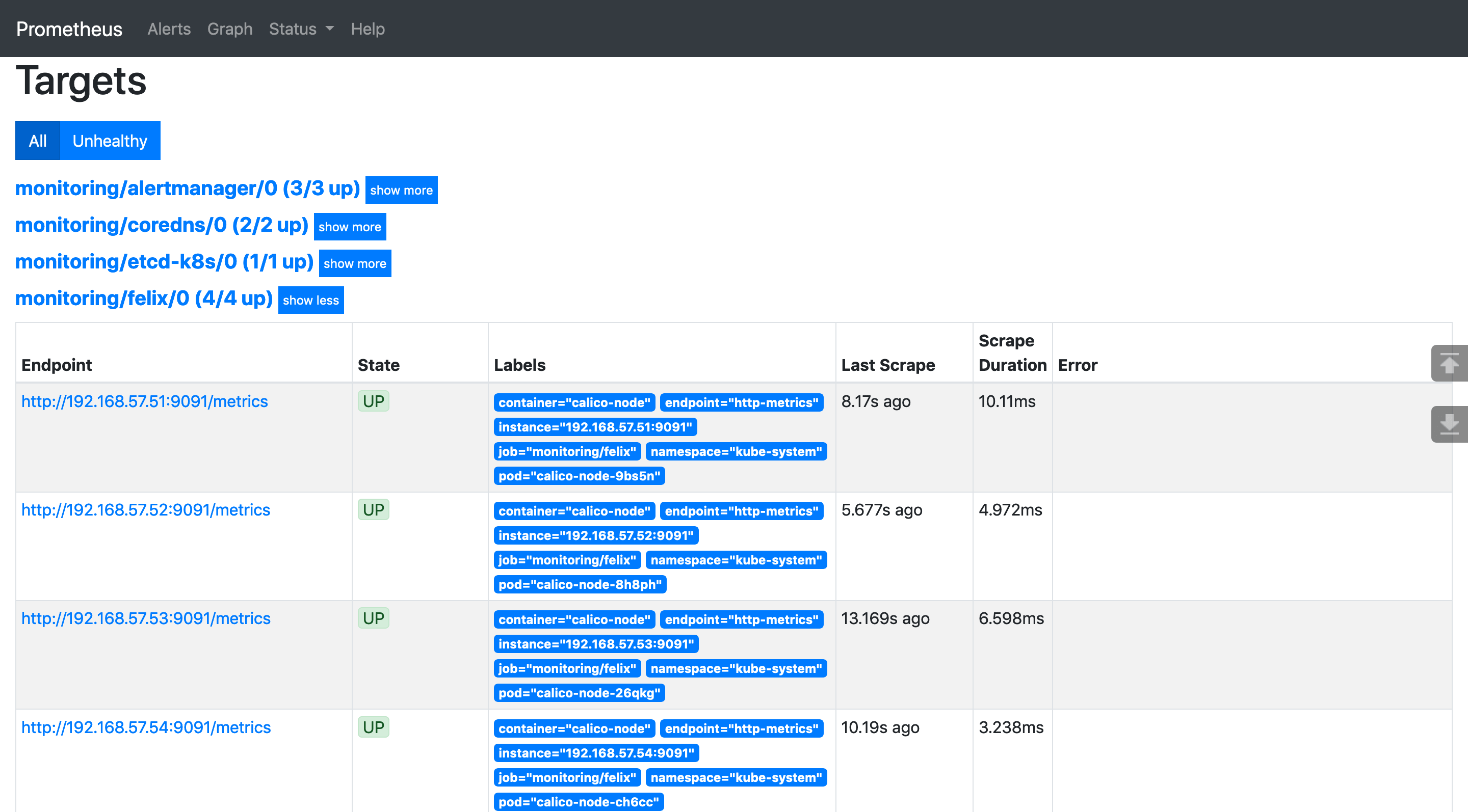

最終 Prometheus-Operator 會根據 PodMonitor 來修改 Prometheus 的組態檔，以實作對相關的 Pod 進行監控，可以打開 Prometheus 的 UI 查看監控目標：
注意 Labels 中有 pod="calico-node-xxx"，表明監控的是 Pod，
3. 可視化監控指標
采集完指標之后，就可以通過 Grafana 的儀表盤來展示監控指標了，Prometheus-Operator 中部署的 Grafana 無法實時修改儀表盤的配置（必須提前將儀表盤的 json 檔案掛載到 Grafana Pod 中），而且也不是最新版（7.0 以上版本），所以我選擇洗掉 Prometheus-Operator 自帶的 Grafana，自行部署 helm 倉庫中的 Grafana，先進入 kube-prometheus 專案的 manifests 目錄，然后將 Grafana 相關的部署清單都移到同一個目錄下，再洗掉 Grafana：
$ cd kube-prometheus/manifests
$ mkdir grafana
$ mv grafana-* grafana/
$ kubectl delete -f grafana/
然后通過 helm 部署最新的 Grafana：
$ helm install grafana stable/grafana -n monitoring
訪問 Grafana 的密碼保存在 Secret 中，可以通過以下命令查看：
$ kubectl -n monitoring get secret grafana -o yaml
apiVersion: v1
data:
admin-password: MnpoV3VaMGd1b3R3TDY5d3JwOXlIak4yZ3B2cTU1RFNKcVY0RWZsUw==
admin-user: YWRtaW4=
ldap-toml: ""
kind: Secret
metadata:
...
對密碼進行解密：
$ echo -n "MnpoV3VaMGd1b3R3TDY5d3JwOXlIak4yZ3B2cTU1RFNKcVY0RWZsUw=="|base64 -d

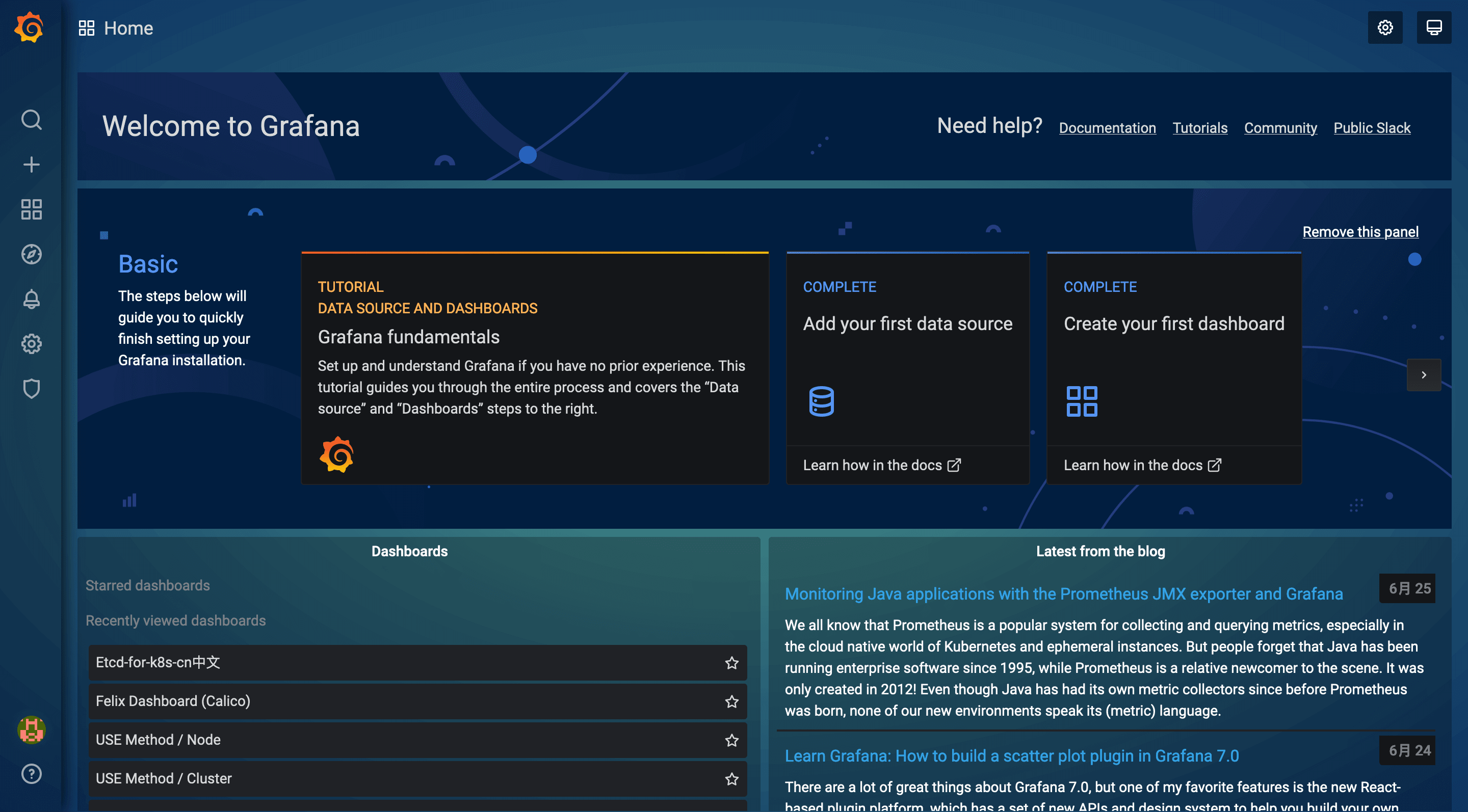

解密出來的資訊就是訪問密碼，用戶名是 admin，通過用戶名和密碼登錄 Grafana 的 UI：

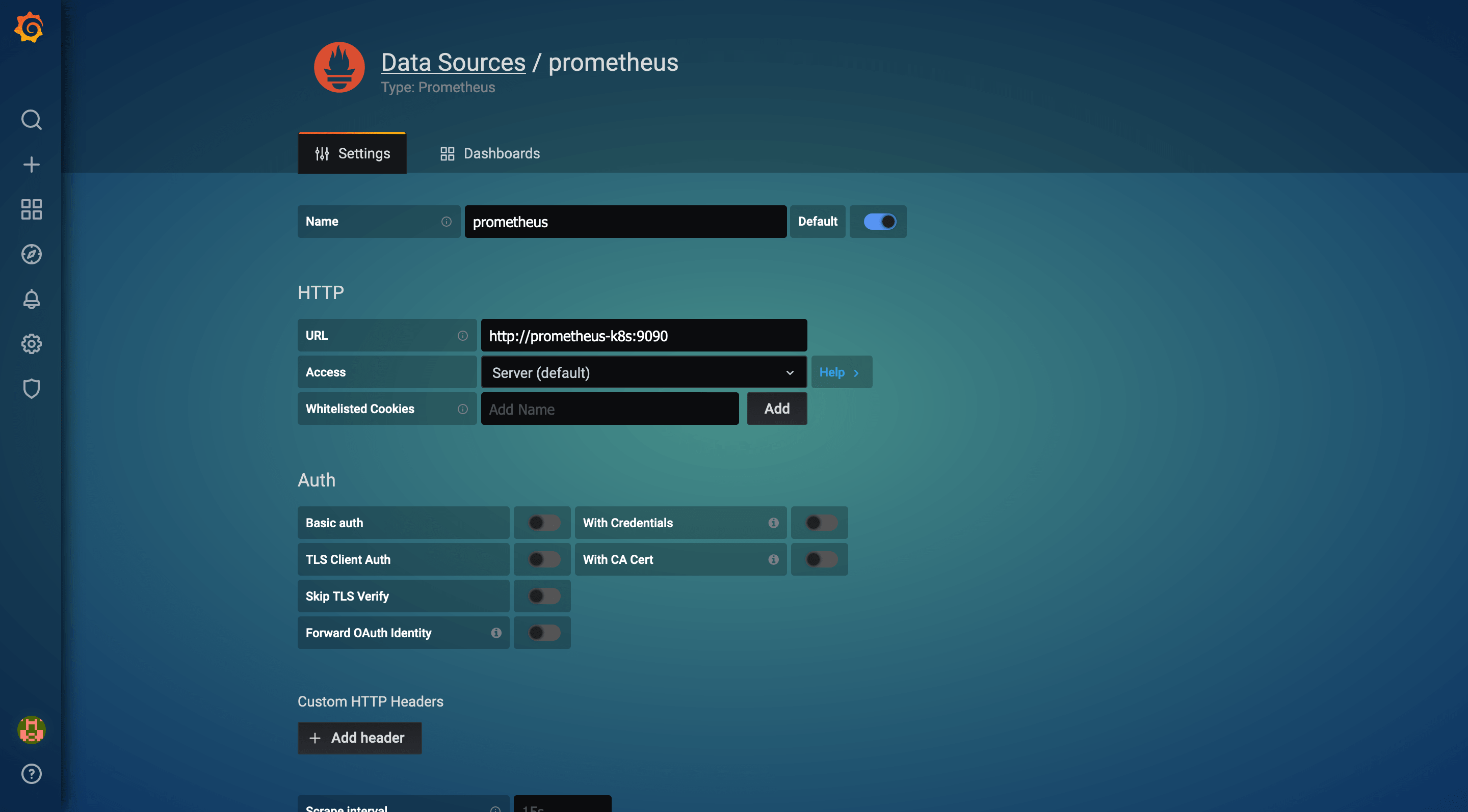

添加 Prometheus-Operator 的資料源：
Calico 官方沒有單獨 dashboard json，而是將其放到了 ConfigMap 中，我們需要從中提取需要的 json，提取出 felix-dashboard.json 的內容，然后將其中的 datasource 值替換為 prometheus，你可以用 sed 替換，也可以用編輯器，大多數編輯器都有全域替換的功能，如果你實在不知道如何提取，可以使用我提取好的 json：

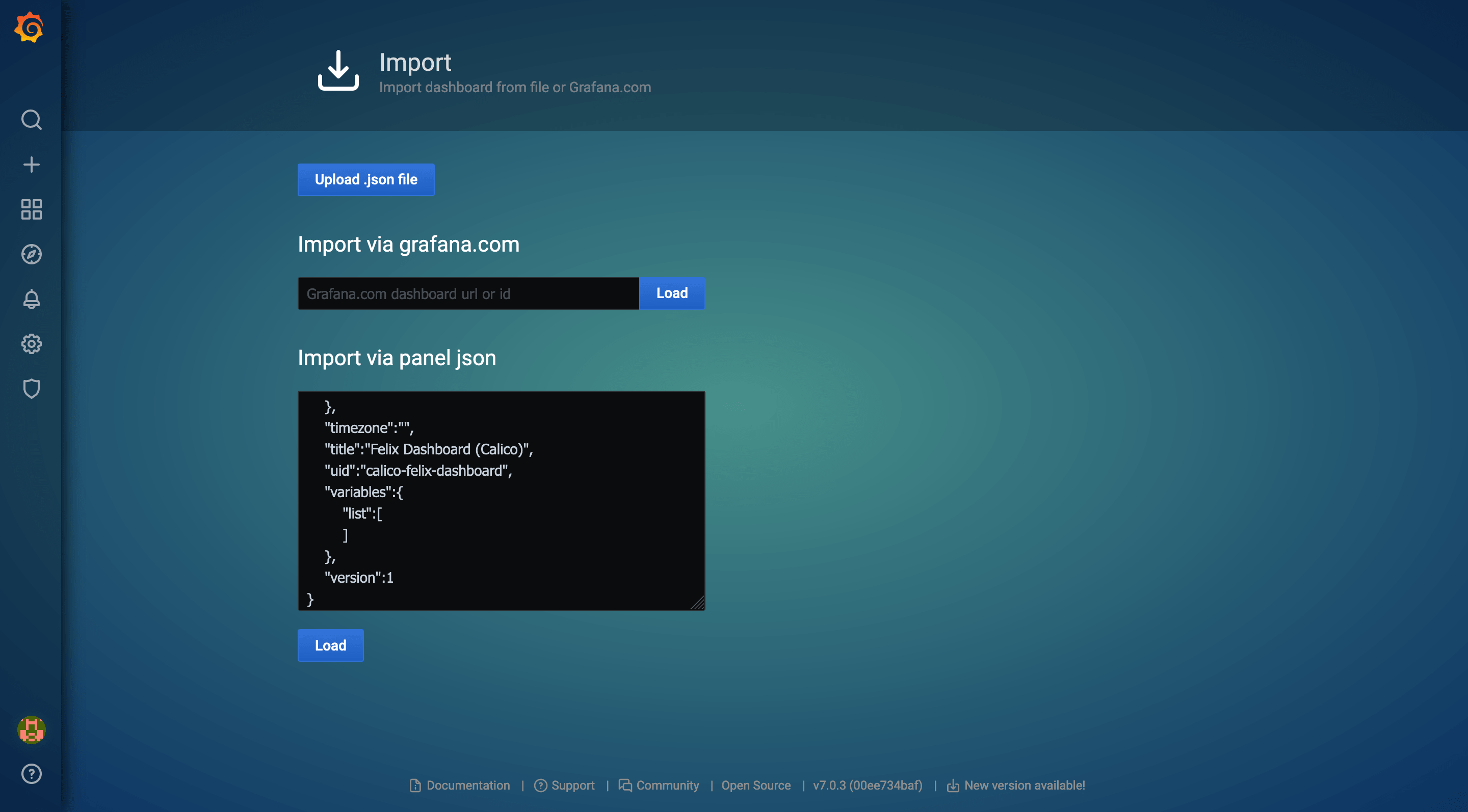

修改完了之后，將 json 內容匯入到 Grafana：
最后得到的 Felix 儀表盤如下圖所示：
如果你對我截圖中 Grafana 的主題配色很感興趣，可以參考這篇文章：Grafana 自定義主題，
