思考：
如果硬體是這種連接cpu–>tzc–>ddrc–>ddr， 那么配置某塊region對cpu的nsaid權限后，cpu再次讀寫該region范圍的記憶體時，cache中已經快取了該資料，那么是不是就控制不了cpu訪問該記憶體的權限了呢？

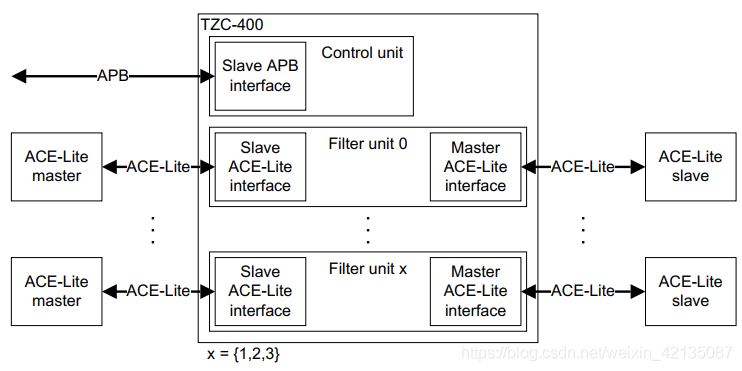

1、tzc400的硬體框圖
從圖中可以看出
- apb介面 : 用于cpu讀寫tzc-400的暫存器;
- ACE-Lite介面 : TZC400的通過ACE-Lite介面接到Master和DDR中間，
對Master訪問DDR就行filter控制 Filter : 一塊TZC400支持0-x個filter，x一般是8、16 - 也就是說，tzc400中，有一個control unit單元、x個filter
unix單元；tzc400提供apb介面和ace-lite介面，

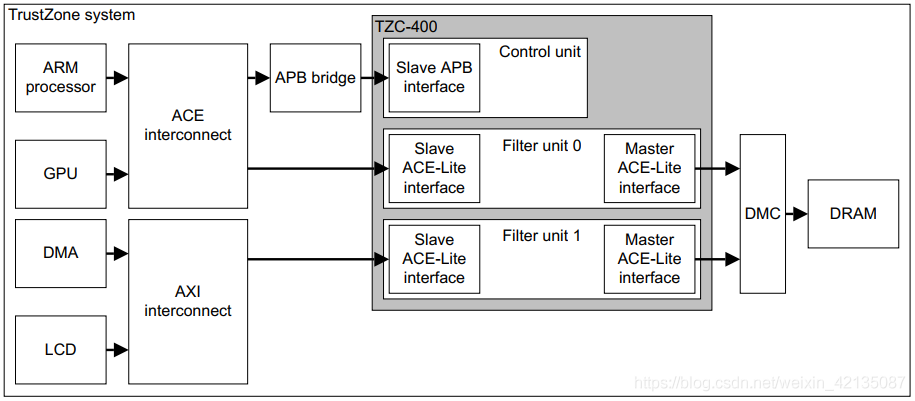

2、TZC-400 example system

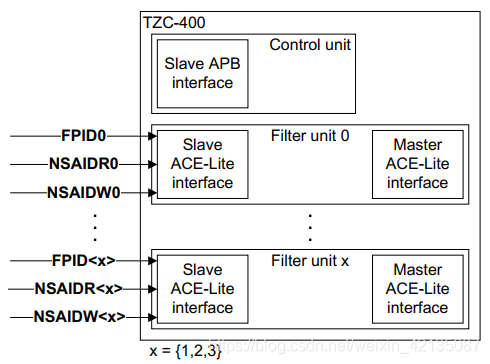

3、FPIDs and NSAIDs
對應每一個filter unit, TZC400提供了兩個identity inputs ：FPIDs和NSAIDs
Fast Path IDentity — 這個沒有使用過，暫時先不介紹了
Non-secure Access IDentity

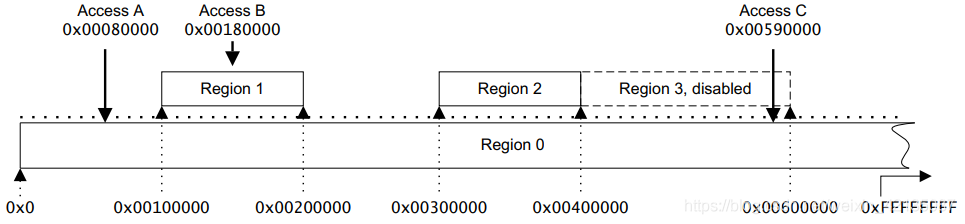

4、region setup
Region 0 永遠是enable的，整塊DDR中為設定region的區域，都屬于region 0.
建立一塊region，需要配置：Top address、Base address、Region enables、Secure access permissions、Non-secure ID filtering

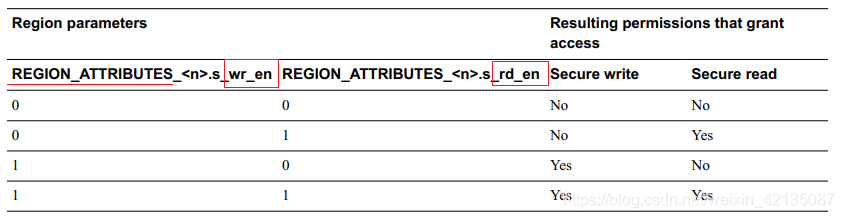

secure access permissions的權限參見 region_attributes暫存器
nsaid權限訪問的路由規則 ： 先檢查Master的身份，若是secure發起的訪問，則去檢查Secure access permissions, 如果是non-secure發起的訪問，則取檢查nsaid權限
